كلّ الوظائف بنسبةgrl_admin

فتيل,ربط الصمامات أشباه الموصلات

aR حماية أشباه الموصلات DNT6-O1J 1250A ~ 3900A AC عالية السرعة وصلة الصمامات

حماية أشباه الموصلات DNT6-O1J

وصف المنتج

DNT6-O1J وصلة الصمامات لحماية معدات أشباه الموصلات ، ومناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1000V ، مع التيار المقنن من 1250A ~ 3900A ، وتستخدم لحماية ماس كهربائى من مكونات أشباه الموصلات ومعداتها الكاملة.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

المعلمات الأساسية من وصلات الصمامات

نموذج المنتج الحجم تصنيف الجهد تصنيف الحالي تصنيف كسر القدرة
DNT6-01J-1250 6 خ ع (رأ) Ac 1300 ٥٠٥٠ ١٠٠
DNT6-01J-1400 ألف وأربعمائة
DNT6-01J-1500 ألف وخمسمائة
DNT6-01J-1600 ١٦٠٠
DNT6-01J-1800 ١٨٠٠
DNT6-01J-2000 عام 2000
DNT6-01J-2300 ٢٣٠٠
DNT6-01J-2500 ٢٥٠٠
DNT6-01J-2800 ٢٨٠٠
DNT6-01J-3000 ثلاثة آلاف
DNT6-01J-3200 ٣٢٠٠
DNT6-01J-3600 3600
DNT6-01J-3900 ٣٩٠٠

ما هي تصنيفات التيار والجهد الشائعة لصمامات أشباه الموصلات المستخدمة في مختلف التطبيقات؟

س

يمكن أن تختلف تصنيفات التيار والجهد لصمامات أشباه الموصلات على نطاق واسع اعتمادًا على تطبيقها المقصود. هذه التصنيفات حاسمة لضمان أن الصمامات يمكن أن تحمي بفعالية المكونات الإلكترونية عن طريق مقاطعة ظروف التيار الزائد دون النفخ قبل الأوان في ظل ظروف التشغيل العادية.

فيما يلي نظرة عامة على التصنيفات الشائعة لصمامات أشباه الموصلات في مختلف التطبيقات:

&nbsp؛

  1. الالكترونيات الاستهلاكية

الجهد ريتنجز:تتراوح عادة من 5V للأجهزة الصغيرة (مثل الهواتف الذكية والأجهزة اللوحية) إلى 250V للأجهزة المنزلية الكبيرة.

ريتنجز الحالية:يمكن أن يكون منخفضًا مثل بضعة مللي أمبير (MA) للدوائر الحساسة للغاية وما يصل إلى عدة أمبيرات (A) للأجهزة الكبيرة.

  1. المعدات الصناعية

الجهد ريتنجز:يمكن أن تختلف الصمامات الصناعية اختلافًا كبيرًا ، وغالبًا ما تتراوح من 250 فولت إلى 600 فولت في العديد من التطبيقات. بالنسبة للمعدات المتخصصة ، يمكن أن يكون تصنيف الجهد أعلى من ذلك بكثير.

ريتنجز الحالية:تتراوح عادة من بضعة أمبيرات إلى عدة مئات من الأمبيرات ، اعتمادًا على متطلبات الطاقة للمعدات.

  1. مراكز البيانات والاتصالات

الجهد ريتنجز:عادة ما يكون في نطاق 48V لمعدات الاتصالات السلكية واللاسلكية إلى 120V أو 240V في مراكز البيانات ، وأحيانًا أعلى للمنشآت واسعة النطاق.

ريتنجز الحالية:يمكن أن يتراوح من أقل من 1A للأجهزة الصغيرة إلى 100A أو أكثر لوحدات توزيع الطاقة الكبيرة.

  1. السيارات والسيارات الكهربائية (EVs)

الجهد ريتنجز:بالنسبة لتطبيقات السيارات التقليدية ، فإن 12V أو 24V أمر شائع. في السيارات الكهربائية ، يمكن أن تعمل أنظمة الجهد العالي في 400V إلى 800V أو حتى أعلى.

ريتنجز الحالية:يختلف اختلافًا كبيرًا ؛ قد يتم تصنيف الصمامات الصغيرة في النظام الإلكتروني للسيارة لعدد قليل من الأمبير فقط ، في حين يمكن تصنيف صمامات بطارية EV لعدة مئات من الأمبيرات بسبب متطلبات الطاقة العالية.

  1. أنظمة الطاقة المتجددة (الطاقة الشمسية، الرياح)

الجهد ريتنجز:في صفائف الألواح الشمسية ، قد تكون التقييمات الشائعة 600V أو 1000V أو 1500V. قد تستخدم توربينات الرياح الصمامات المصنفة لعدة كيلو فولت ، اعتمادًا على تصميم النظام.

ريتنجز الحالية:عادة ما يكون في نطاق 10A إلى 250A ، ولكن هذا يمكن أن يكون أعلى للمنشآت الأكبر أو التكوينات المختلفة. حماية أشباه الموصلات

  1. المعدات الطبية

الجهد ريتنجز:تتراوح عادة من 120V إلى 240V للمعدات المستخدمة في المناطق ذات المنافذ الكهربائية القياسية. قد تتطلب المعدات المتخصصة تصنيفات مختلفة.

ريتنجز الحالية:أقل عموما، وغالبا ما تتراوح من أقل من 1A إلى حوالي 20A، مما يعكس انخفاض متطلبات الطاقة والتركيز على الدقة والسلامة.

اعتبارات عامة

الاحتياجات الخاصة بالتطبيق:يعتمد التصنيف المناسب لصمامات أشباه الموصلات على الخصائص الكهربائية والحرارية المحددة للتطبيق. حماية أشباه الموصلات

هوامش الأمان:عادة ما يتم اختيار الصمامات مع هامش معين فوق تيار التشغيل العادي لمنع التعثر المزعج ولكن لا يزال يوفر حماية موثوقة ضد التيارات الزائدة.

العوامل البيئية:يمكن أن تؤثر بيئة التشغيل (مثل درجة الحرارة والرطوبة والتعرض المحتمل للمواد الكيميائية أو الإجهاد الميكانيكي) أيضًا على اختيار الصمامات.

&nbsp؛

من المهم ملاحظة أن هذه نطاقات عامة ويمكن أن تختلف المتطلبات الفعلية لتطبيق معين. عادة ما يشير المهندسون والمصممون إلى المواصفات والمعايير التفصيلية عند اختيار الصمامات لحالة استخدام معينة.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

فتيل,ربط الصمامات أشباه الموصلات

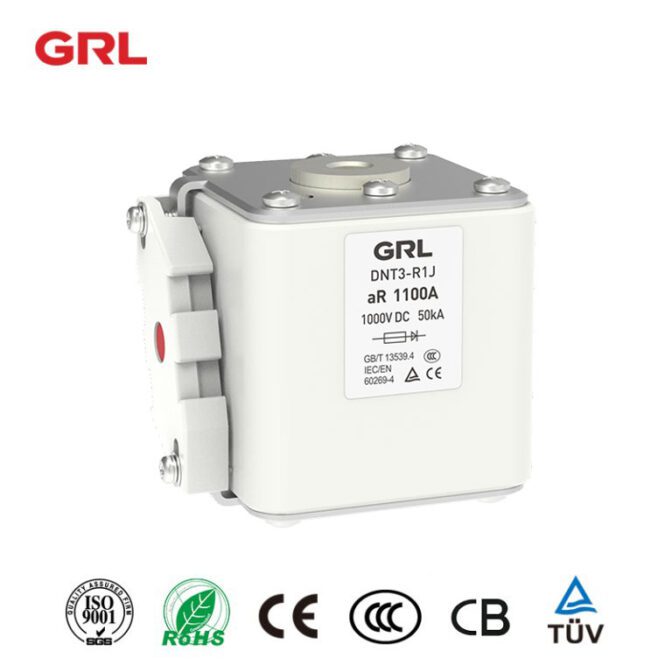

GRL معدات حماية أشباه الموصلات وصلات الصمامات سلسلة DNT-R1J 1300V 160A ~ 1250A

أشباه الموصلات حماية المعدات وصلات الصمامات سلسلة DNT-R1J

وصف المنتج

إن صمام حماية معدات أشباه الموصلات من سلسلة DNT-R1J مناسب لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1300V وتيار مقنن يبلغ 160A ~ 1250A.

يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومعداتها الكاملة.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4

المعلمات الأساسية من وصلات الصمامات

نموذج المنتج الحجم تصنيف الجهد تصنيف الحالي تصنيف كسر القدرة
DNT1-R1J-160 1 ف-3 Ac 1300 160 ١٠٠
DNT1-R1J-200 200
DNT1-R1J-250 250
DNT1-R1J-315 ٣١٥
DNT1-R1J-350 350
DNT1-R1J-400 ٤٠٠
DNT1-R1J-450 ٤٥٠
DNT1-R1J-500 500
DNT1-R1J-550 550
DNT2-R1J-350 2 ف-4 350
DNT2-R1J-400 ٤٠٠
DNT2-R1J-450 ٤٥٠
DNT2-R1J-500 500
DNT2-R1J-550 550
DNT2-R1J-630 ٦٠٣
DNT2-R1J-710 ٧١٠
DNT2-R1J-800 ٨٠٠
DNT3-R1J-630 3 ف-3 ٦٠٣
DNT3-R1J-710 ٧١٠
DNT3-R1J-800 ٨٠٠
DNT3-R1J-900 ٩٠٠
DNT3-R1J-1000 ألف
DNT3-R1J-1100 الساعة 00/11
DNT3-R1J-1250 ٥٠٥٠

أبعاد المظهر والتركيب

semiconductor equipment protection fuse links

كيف تؤثر العوامل البيئية مثل درجة الحرارة أو الرطوبة على أداء صمامات أشباه الموصلات؟

س

يمكن أن تؤثر العوامل البيئية ، وخاصة درجة الحرارة والرطوبة ، بشكل كبير على أداء وموثوقية صمامات أشباه الموصلات. فيما يلي نظرة فاحصة على كيفية تأثير هذه العوامل على عملية الصمامات:

&nbsp؛

1. آثار درجة الحرارة:

&nbsp؛

معامل درجة الحرارة:معظم عناصر الصمامات لها معامل درجة حرارة إيجابي ، مما يعني أن مقاومتها تزداد مع درجة الحرارة. مع ارتفاع درجة الحرارة ، يسخن عنصر الصمامات ، وتزداد مقاومته ، مما قد يؤدي إلى انخفاض في القدرة الاستيعابية الحالية. في الحالات القصوى ، قد يتسبب ذلك في فتح الفتيل (النفخ) في ظل الظروف الحالية العادية.

&nbsp؛

Derating:غالبًا ما يتم التخلص من الصمامات لدرجات الحرارة المحيطة المرتفعة. عادة ما يقدم المصنعون منحنيات derating توضح كيف يجب تخفيض التصنيف الحالي للصمامات بناءً على درجة الحرارة المحيطة. يمكن أن يؤدي تشغيل الصمامات في درجة حرارة أعلى مما يتم تصنيفه إلى تقصير عمره بشكل كبير وزيادة احتمال الفشل المبكر.

&nbsp؛

إندورانس الحرارية:يمكن أن يؤدي التعرض طويل الأجل لدرجات الحرارة المرتفعة إلى تدهور المواد المستخدمة في الصمامات ، مما قد يؤدي إلى الفشل. ويمكن تسريع هذا التدهور من خلال عوامل مثل الدراجات الحرارية، حيث يتم تسخين الصمامات وتبريدها بشكل متكرر.

&nbsp؛

2. آثار الرطوبة:

&nbsp؛

التآكل:يمكن أن تؤدي الرطوبة العالية إلى تآكل الأجزاء المعدنية في الصمامات ، وخاصة أغطية النهاية وعنصر الصمامات نفسه. يمكن أن يزيد التآكل من مقاومة عنصر الصمامات ويحتمل أن يؤدي إلى ارتفاع درجة الحرارة والفشل.

&nbsp؛

الرطوبة Ingress:إذا كانت الرطوبة تخترق جسم الصمامات ، فقد تسبب ذلك في اختزال الدائرة ، خاصة في الصمامات غير المغلقة بإحكام. يمكن أن تكون هذه مشكلة كبيرة في البيئات التي من المحتمل أن يحدث فيها التكثيف.

&nbsp؛

تدهور العزل:يمكن أن تؤدي الرطوبة أيضًا إلى تدهور أي مادة عازلة داخل الصمامات أو حولها ، مما قد يؤدي إلى تسرب كهربائي أو دوائر قصيرة.

&nbsp؛

3. مجتمعة آثار درجة الحرارة والرطوبة:

&nbsp؛

تسارع الشيخوخة:مزيج من ارتفاع درجة الحرارة والرطوبة العالية يمكن أن يسرع عملية الشيخوخة من الصمامات. قد تتدهور المواد المستخدمة في الصمامات بشكل أسرع في ظل هذه الظروف ، مما يقلل من عمر الصمامات.

&nbsp؛

صدمة حرارية:التغيرات السريعة في درجة الحرارة ، خاصة عندما تقترن بالرطوبة ، يمكن أن تسبب صدمة حرارية. هذا يمكن أن يؤدي إلى الإجهاد البدني والأضرار المحتملة لهيكل الصمامات.

&nbsp؛

للتخفيف من هذه الآثار البيئية:

&nbsp؛

اختر الصمامات المناسبة:اختيار الصمامات المصممة للعمل في الظروف البيئية المحددة التي ستتعرض لها. قد يشمل ذلك الصمامات ذات تصنيفات درجات الحرارة الأعلى أو تلك المصممة لمقاومة التآكل ودخول الرطوبة.

&nbsp؛

حماية البيئة:تنفيذ تدابير التحكم البيئي ، مثل الحفاظ على درجة حرارة ورطوبة خاضعة للرقابة ، أو استخدام العبوات لحماية الصمامات من التعرض المباشر للظروف القاسية ، أو استخدام الطلاءات المطابقة لتوفير حماية إضافية ضد الرطوبة والملوثات.

&nbsp؛

الصيانة الدورية والتفتيش:فحص الصمامات بانتظام بحثًا عن علامات التآكل أو الضرر أو أي تدهور آخر بسبب العوامل البيئية. استبدال أي الصمامات التي تظهر علامات الضرر أو التي كانت في الخدمة بعد عمرها الموصى به.

&nbsp؛

من خلال فهم وإدارة تأثير العوامل البيئية مثل درجة الحرارة والرطوبة ، يمكن الحفاظ على موثوقية وأداء صمامات أشباه الموصلات في مختلف التطبيقات بفعالية.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

فتيل,ربط الصمامات أشباه الموصلات

aR أشباه الموصلات DNS-M1L سلسلة DC800V 35A ~ 800A 50KA وصلات الصمامات لحماية معدات أشباه الموصلات

سلسلة أشباه الموصلات DNS-M1L

وصف المنتج

DNS — M1L معدات حماية الصمامات أشباه الموصلات ، ومناسبة لأنظمة DC ، مع الجهد المقنن من 800V والتيار المقنن من 35A ~ 800A ، وتستخدم لحماية ماس كهربائى من مكونات أشباه الموصلات ومعداتها الكاملة.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4

المعلمات الأساسية من وصلات الصمامات

نموذج المنتج تصنيف الجهد تصنيف الحالي تصنيف كسر القدرة
DNS20-M1L-35 DC 800 35 50
نموذج: DNS20-M1L-40 40
نموذج: DNS20-M1L-50 50
نموذج: DNS20-M1L-63 63
DNS24-M1L-70 70
DNS24-M1L-80 80
نموذج: DNS24-M1L-90 90
DNS24-M1L-100 ١٠٠
نموذج: DNS38-M1L-125 125
نموذج: DNS38-M1L-160 160
DNS38-M1L-170 ١٧٠
نموذج: DNS38-M1L-200 200
DNS51-M1L-225 225
DNS51-M1L-250 250
DNS51-M1L-315 ٣١٥
DNS51-M1L-350 350
DNS51-M1L-400 ٤٠٠
نموذج: DNS64-M1L-425 ٤٢٥
نموذج: DNS64-M1L-450 ٤٥٠
نموذج: DNS64-M1L-500 500
نموذج: DNS64-M1L-550 550
DNS64-M1L-600 600
DNS51-M1L-700 سبعمائة
DNS51-M1L-750 750
DNS51-M1L-800 ٨٠٠

ceramic fuse link

أبعاد المظهر والتركيب

aR Semiconductor

ما هي أحدث الابتكارات في تكنولوجيا الصمامات أشباه الموصلات؟

س

وقد تطورت تكنولوجيا الصمامات أشباه الموصلات مع العديد من الابتكارات التي تهدف إلى تعزيز الأداء والموثوقية والوظائف الخاصة بالتطبيق. تعكس هذه التطورات المتطلبات المتزايدة للأنظمة الإلكترونية والكهربائية الحديثة ، لا سيما في صناعات مثل الطاقة المتجددة والمركبات الكهربائية والحوسبة عالية السرعة. فيما يلي بعض أحدث الابتكارات في تكنولوجيا الصمامات أشباه الموصلات:

&nbsp؛

  1. المواد المحسنة

المواد التوافقية عالية الأداء:وقد أدى البحث والتطوير في المواد الموصلة المتقدمة، بما في ذلك المركبات والسبائك، إلى الصمامات مع موصلية أفضل، وانخفاض توليد الحرارة، وتحسين الكفاءة الإجمالية.

المواد المحسنة لتبريد القوس:تساعد الابتكارات في مواد تبريد القوس في انقطاع التيار الزائد بشكل أسرع وأكثر أمانًا ، خاصةً في تطبيقات التيار المستمر عالية الجهد مثل السيارات الكهربائية وأنظمة الطاقة المتجددة.

&nbsp؛

  1. التصغير

تصميمات مدمجة:مع اتجاه التصغير في الإلكترونيات ، أصبحت الصمامات أصغر مع الحفاظ على أو حتى زيادة قدراتها على التعامل مع التيار والجهد. هذا مهم بشكل خاص في تطبيقات مثل الإلكترونيات الاستهلاكية وأجهزة IoT.

تكنولوجيا سطح جبل (SMT) الصمامات:تسمح التطورات في صمامات SMT بالتركيب المباشر على مركبات ثنائي الفينيل متعدد الكلور ، وتوفير المساحة وتحسين الأداء في الأجهزة الإلكترونية المدمجة.

&nbsp؛

  1. الصمامات الذكية

التكامل مع أجهزة الاستشعار و IOT:يتم الآن دمج بعض صمامات أشباه الموصلات مع أجهزة استشعار يمكنها توفير بيانات في الوقت الفعلي عن التيار والجهد ودرجة الحرارة. يمكن استخدام هذه البيانات للصيانة التنبؤية وتحسين موثوقية النظام.

قدرات الاتصال:يمكن للصمامات المدمجة مع قدرات الاتصالات المدمجة التفاعل مع أنظمة التحكم أو شبكات IoT ، مما يتيح المراقبة والتحكم عن بعد.

&nbsp؛

  1. ابتكارات خاصة بالتطبيق

الصمامات EV محددة:مع صعود السيارات الكهربائية ، كان هناك تركيز على تطوير الصمامات التي يمكنها التعامل مع الفولتية والتيارات العالية ، ودورات الشحن / التفريغ السريعة ، ومقاومة للاهتزاز والدراجات الحرارية.

صمامات الطاقة المتجددة:الصمامات المصممة خصيصًا للألواح الشمسية وتوربينات الرياح وأنظمة تخزين البطاريات ، القادرة على التعامل مع التحديات الفريدة مثل تقلب المستويات الحالية والتعرض البيئي.

&nbsp؛

  1. تحسين ميزات السلامة

الصمامات مؤشر ضربة:تتضمن هذه الصمامات دبوس مؤشر أو علامة تظهر عندما تنفجر الصمامات ، مما يسهل تحديد واستبدال الصمامات المنفوخة ، وهي حاسمة في الأنظمة المعقدة ذات الصمامات المتعددة.

تصميمات غير متفجرة:بالنسبة للتطبيقات عالية الطاقة ، يتم تصميم الصمامات للعمل دون تمزق متفجر في ظل ظروف الخطأ ، مما يعزز السلامة.

&nbsp؛

  1. الاستدامة البيئية

مواد صديقة للبيئة:إن استخدام المواد الخالية من الرصاص وغيرها من المواد الصديقة للبيئة في تصنيع الصمامات آخذ في الازدياد ، مدفوعًا باللوائح وأهداف الاستدامة.

إعادة التدوير:هناك تركيز متزايد على جعل الصمامات أكثر قابلية لإعادة التدوير ، بما يتماشى مع الاتجاهات العالمية نحو الحد من النفايات الإلكترونية.

الخلاصة

صناعة الصمامات أشباه الموصلات هو الابتكار باستمرار لتلبية الاحتياجات المتطورة للتكنولوجيا الحديثة والبنية التحتية. لا تهدف هذه التطورات إلى تحسين الأداء والسلامة الكهربائية فحسب ، بل تهدف أيضًا إلى ضمان التوافق مع أحدث الاتجاهات في تصميم الإلكترونيات والممارسات المستدامة. مع استمرار التكنولوجيا في التقدم ، يمكننا أن نتوقع رؤية المزيد من الابتكارات في هذا المجال ، لا سيما في مجالات مثل الوظائف الذكية وعلوم المواد والتصميم الخاص بالتطبيقات.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

فتيل,ربط الصمامات أشباه الموصلات

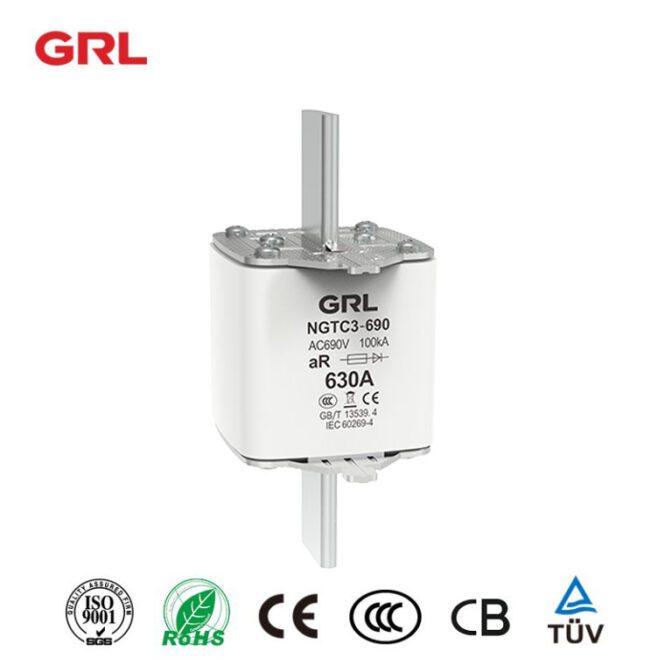

وصلات الصمامات سريعة المفعول سلسلة NGTC 400V 690V 1000V ربط صمامات حماية أشباه الموصلات

روابط الصمامات سريعة المفعول سلسلة NGTC

وصف المنتج

إن وصلات الصمامات لحماية معدات أشباه الموصلات من سلسلة NGTC مناسبة لأنظمة التيار المتردد ، مع الفولتية المقدرة بـ 400V و 690V و 1000V ، والتيارات المصنفة من 10A-800A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات والمعدات الكاملة المكونة منها.

تتوافق جميع مؤشرات أداء المنتج مع GB / T13539.4 / IEC 60269-4.

المعلمات الأساسية من وصلات الصمامات

نموذج المنتج الحجم تصنيف الجهد تصنيف الحالي تصنيف كسر القدرة
NGTC00 صفر Ac 400 (10) ١٠٠
16
20
25
32
40
50
63
80
١٠٠
125
160
NGTC1 1 ف-3 Ac 400 ١٠٠
125
160
200
250
NGTC2 2 ف-4 200
250
٢٨٠
٣١٥
٣٥٠
٤٠٠
٣٥٠
NGTC3 3 ف-3 ٤٠٠
٤٥٠
500
٥٠٥٠
٦٠٣
٧١٠*
٨٠٠*

* يشير إلى أن المواصفات الحالية تنطبق فقط على AC400V و AC690V

أبعاد المظهر والتركيب

Fast-acting fuse links

هل هناك أحجام قياسية لصمامات أشباه الموصلات ، وكيف تؤثر هذه الأبعاد على قرارات المشتري؟

س

حجم الصمامات هو عامل مهم لأنه لا يحدد فقط ما إذا كان الصمام سيتناسب جسديًا مع الفضاء المقصود ولكنه يتعلق أيضًا بتصنيفاته الحالية والجهد وقدرته على تبديد الحرارة. فيما يلي الجوانب الرئيسية المتعلقة بالأحجام القياسية لصمامات أشباه الموصلات وتأثيرها على قرارات المشتري:

&nbsp؛

الأحجام القياسية

1. الصمامات Cartridge:هذه هي واحدة من أكثر أنواع الصمامات أشباه الموصلات شيوعًا ، وهي متوفرة بأحجام قياسية مثل 10×38 مم و 14×51 مم و 22×58 مم. وهي تستخدم على نطاق واسع في التطبيقات الصناعية والتجارية.

&nbsp؛

2. بليد الصمامات:شائعة في تطبيقات السيارات ، هذه الصمامات لها أحجام قياسية مثل MINI و Standard و Maxi ، كل منها أكبر تدريجياً وقادر على التعامل مع التيارات العالية.

&nbsp؛

3. سطح جبل الصمامات:تستخدم هذه الصمامات في الأجهزة الإلكترونية ، وتأتي بأحجام قياسية مثل 0402 و 0603 و 1206 وما إلى ذلك ، والتي تشير إلى طولها وعرضها بالبوصة (على سبيل المثال ، 0402 تعني 0.04 بوصة في 0.02 بوصة).

&nbsp؛

4.Square الصمامات الجسم:هذه هي الصمامات الأكبر المستخدمة في التطبيقات عالية الطاقة وتأتي في أبعاد موحدة مناسبة للتصنيفات الحالية المختلفة.

&nbsp؛

التأثير على قرارات المشتري

1. قيود الفضاء المادية:المساحة المتاحة في المعدات أو على لوحة الدوائر هي الاعتبار الرئيسي. يجب على المشترين التأكد من أن الصمامات تتناسب مع المساحة المخصصة دون ازدحام أو التدخل في المكونات الأخرى.

&nbsp؛

2.Current و Voltage Ratings:بشكل عام ، يمكن للصمامات الأكبر التعامل مع التيارات والفولتية العالية. يحتاج المشترون إلى موازنة قيود الحجم مع المتطلبات الكهربائية للتطبيق.

&nbsp؛

3. تبديد الحرارة:الصمامات الكبيرة عادة ما تبدد الحرارة بشكل أكثر فعالية. في التطبيقات ذات الأحمال الحالية العالية أو حيث تكون الإدارة الحرارية مصدر قلق ، قد يؤثر ذلك على الاختيار نحو أحجام أكبر.

&nbsp؛

4.Circuit تصميم التوافق:بالنسبة لألواح الدوائر المطبوعة (PCBs) والتجمعات الإلكترونية المدمجة الأخرى ، يجب أن يكون حجم الصمامات متوافقًا مع تصميم الدائرة. غالبًا ما يتطلب ذلك الاختيار من أحجام جبل السطح الموحدة.

&nbsp؛

5.Ease من استبدال:في التطبيقات التي قد تحتاج إلى استبدال الصمامات بانتظام ، يمكن أن تكون إمكانية الوصول وسهولة التعامل مهمة. هذا ينطبق بشكل خاص على السيارات وبعض التطبيقات الصناعية.

&nbsp؛

6. المتطلبات التنظيمية والسلامة:قد يكون لبعض التطبيقات متطلبات أمان أو تنظيمية تحدد أو تحد من حجم ونوع الصمامات التي يمكن استخدامها.

&nbsp؛

7. اعتبارات التكلفة:تميل الصمامات الأكبر إلى أن تكون أكثر تكلفة ، لذلك غالبًا ما تكون هناك مقايضة بين الحجم (والقدرة المرتبطة به) والتكلفة.

&nbsp؛

الخلاصة

باختصار ، في حين أن الأحجام القياسية لصمامات أشباه الموصلات توفر مستوى من التوحيد والقدرة على التنبؤ ، فإن اختيار الحجم المناسب يتأثر بمزيج من الاعتبارات الفيزيائية والكهربائية والحرارية والتنظيمية. يجب على المشترين تقييم هذه العوامل بعناية للتأكد من أنهم يختارون فتيلًا لا يناسب متطلباتهم الفضائية فحسب ، بل يلبي أيضًا الاحتياجات الكهربائية واحتياجات السلامة لتطبيقهم.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

مفتاح السكين

HD11F ، HS11F سلسلة رمية واحدة ومزدوجة رمية مفاتيح السكين الواقية

HD11F ، سلسلة HS11F رمي واحد ورمي مزدوج مفاتيح سكين واقية

نطاق التطبيق

إن مفاتيح السكين الواقية من سلسلة HD11F و HS11F هي منتجات تم تطويرها حديثًا مستمدة من HD11 و HS11 من قبل شركتنا.

فهي بدائل مثالية لـ HD11 و HS11 ، مما يحسن بشكل كبير من أداء حماية السلامة الشخصية ويمنع الصدمات الكهربائية العرضية.

تستخدم هذه السلسلة من المنتجات بشكل رئيسي في معدات توزيع الجهد المنخفض للاتصال اليدوي النادر ، والانفصال ، وعزل إمدادات الطاقة.

يتوافق هذا المنتج مع معيار GB14048.3 IEC60947-3.

ظروف العمل والتركيب العادية

  • يجب ألا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية
  • يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر
  • الرطوبة: عندما تكون درجة الحرارة القصوى +40 درجة مئوية، لا تزيد الرطوبة النسبية للهواء عن 50 في المائة. ويمكن السماح بزيادة الرطوبة النسبية في درجات الحرارة المنخفضة، مثل الوصول إلى 90 في المائة عند درجة حرارة 20 درجة مئوية. يجب اتخاذ تدابير مقابلة للتكثيف العرضي الناجم عن التغيرات في درجات الحرارة.
  • مستوى التلوث في البيئة المحيطة هو المستوى 3
  • يجب تثبيت المفتاح في مكان دون اهتزاز كبير ، واهتزاز صدمة ، وغزو المطر أو الثلج. يجب ألا يحتوي موقع التثبيت نفسه على وسيط خطير متفجر ، ويجب ألا يكون هناك غاز أو غبار في الوسط يكفي لتآكل المعدن وعزل الضرر. مفاتيح سكين واقية

protective knife switches

المعلمات التقنية الرئيسية

تيار التدفئة المتفق عليه (A) ١٠٠ 200 ٤٠٠ 600 ألف ألف وخمسمائة
تصنيف العمل الحالي (A) ١٠٠ 200 ٤٠٠ 600 ألف ألف وخمسمائة
تصنيف العزل الجهد (V) ألف ألف ألف ألف ألف ألف
الفولطية العاملة (V) ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠
الحياة الميكانيكية (الأوقات) ٨٠٠٠ ٨٠٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ثلاثة آلاف ثلاثة آلاف
وقت قصير تحمل الحالية لمدة 1 ثانية (كا) (10) (10) 15 20 25 35
قوة التشغيل (N) ≤300 ≤300 ≤400 ≤400 ≤450 ≤450

grl electric

grl group

grl company

grl Information

grl electric company

grl Features

grl electric industry

grl electric brand

grl brand

grl industry

grl specialization

تعليمات الطلب

يجب أن تشير وحدة الطلب إلى خصائص النموذج ومستوى الجهد والمستوى الحالي وعدد الأعمدة ووضع التشغيل وكمية المفتاح.

للحصول على أوامر خاصة ، يرجى استشارة القسم الفني لشركتنا. على سبيل المثال ، HD11-200 / 38 10 وحدات.مستوى الجهد الافتراضي لهذا المنتج هو 400V. إذا كنت بحاجة إلى مستوى جهد خاص ، فيرجى ملاحظة مستوى الجهد لاحقًا.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlسكين التبديلالمنتج & GT; & GT;

انقر لمشاهدة GRL فيوز المنتج & GT ؛ & GT ؛

فتيل,سلسلة وصلات الصمامات nt nh

NT1-P ، NT3-P AC1140V وصلات منصمجة

NT1-P، NT3-P AC1140V تنصهر الروابط

NT1-P AC1140V تنصهر الروابط

نوع لا الحجم الفولطية المقدرة (V) التصنيف الحالي (A) تصنيف كسر القدرة (كا)
NT1-ف-6 &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

1 ف-3

 &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

ايه سي 1140

 6 خ ع (رأ) &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

80
NT1-P-10 (10)
NT1-P-16 16
NT1-P-20 20
NT1-P-25 25
NT1-P-32 32
NT1-P-40 40
NT1-P-50 50
NT1-P-63 63
NT1-P-80 80
NT1-P-100 ١٠٠
NT1-P-125 125
NT1-P-160 160

fused links

NT3-P AC1140V تنصهر الروابط

نوع لا الحجم الفولطية المقدرة (V) التصنيف الحالي (A) تصنيف كسر القدرة (كا)
NT3-P-100 &nbsp؛

&nbsp؛

&nbsp؛

3 ف-3

 &nbsp؛

&nbsp؛

&nbsp؛

ايه سي 1140

 ١٠٠ &nbsp؛

&nbsp؛

&nbsp؛

80
NT3-P-125 125
NT3-P-160 160
NT3-P-200 200
NT3-P-224 ٤٢٤
NT3-P-250 250
NT3-P-315 ٣١٥

fuse linking

كيف يمكن للمرء أن يضمن التوافق مع المعدات الموجودة أو حاملي الصمامات؟

س

ضمان توافق الصمامات أشباه الموصلات مع المعدات الموجودة أو حاملات الصمامات ينطوي على عدة اعتبارات رئيسية. من المهم مطابقة مواصفات الصمامات بعناية مع متطلبات التطبيق وخصائص الأجهزة الموجودة. فيما يلي الخطوات والعوامل التي يجب مراعاتها:

&nbsp؛

  1. Dimensions المادية

الحجم والشكل:يجب أن يتناسب الصمام جسديًا مع حامل الصمامات الحالي أو المساحة الموجودة في المعدات. تحقق من الأبعاد (الطول ، القطر للصمامات الأسطوانية ، أو العرض والارتفاع لصمامات الشفرة أو الرقاقة) مقابل مواصفات الحامل أو منطقة التركيب.

تصاعد النوع:تحقق مما إذا كان الصمام نوعًا من الخرطوشة أو نوع الشفرة أو جبل السطح أو تنسيقًا آخر ، وتأكد من أنه يتطابق مع تخطيط حامل أو لوحة الدائرة.

&nbsp؛

  1. ريتينجز الكهربائية

تصنيف الجهد:يجب أن يكون تصنيف الجهد للصمامات البديلة مساوياً أو أكبر من جهد الدائرة التي سيتم استخدامها فيها. يمكن أن يؤدي استخدام الصمامات ذات تصنيف الجهد المنخفض إلى ظروف غير آمنة.

التصنيف الحالي:يجب اختيار التصنيف الحالي بناءً على تيار التشغيل العادي للدائرة ، مع بعض الهامش لتجنب التعثر المزعج ، ولكن ليس مرتفعًا لدرجة أنه يفشل في حماية الدائرة بفعالية.

تصنيف المقاطعة:تأكد من أن الصمامات لديها تصنيف مقاطعة كافٍ (أو قدرة كسر) ، وهو الحد الأقصى لتيار الخطأ الذي يمكن للصمامات مقاطعته بأمان.

&nbsp؛

  1. خصائص الوقت الحالي

سريع المفعول مقابل ضربة بطيئة:تحديد ما إذا كان التطبيق يتطلب فتيلًا سريع المفعول (للاستجابة السريعة للتيار الزائد) أو فتيلًا بطيئًا (تأخيرًا زمنيًا) (لتحمل الطفرات المؤقتة مثل بدء تشغيل المحركات).

مميزة Curve:يجب أن يتطابق المنحنى المميز للتيار الزمني للصمامات مع متطلبات الحماية للدائرة ، مما يضمن استجابتها بشكل مناسب في ظل ظروف الحمل الزائد والدائرة القصيرة.

&nbsp؛

  1. الظروف البيئية

نطاق درجة الحرارة:تحقق من أن الصمامات يمكن أن تعمل بشكل موثوق ضمن نطاق درجة الحرارة المحيطة للتطبيق.

الظروف الجوية:النظر في عوامل مثل الرطوبة، وجود الغازات المسببة للتآكل، أو التعرض للاهتزاز، والتي قد تؤثر على أداء الصمامات.

&nbsp؛

  1. الامتثال والمعايير

المعايير التنظيمية:ضمان تلبية الصمامات للمعايير التنظيمية والسلامة اللازمة ، مثل UL أو CE أو IEC.

المتطلبات الخاصة بالصناعة:قد يكون لبعض الصناعات معايير أو متطلبات محددة للصمامات (على سبيل المثال ، السيارات والفضاء والطب).

&nbsp؛

  1. التوافق الصانع

العلامة التجارية والسلسلة:في بعض الأحيان ، قد توصي معدات محددة أو تتطلب صمامات من بعض الشركات المصنعة أو خطوط إنتاج محددة للحصول على الأداء الأمثل.

أوراق البيانات ودعم الشركة المصنعة:الرجوع إلى ورقة بيانات الصمامات للحصول على مواصفات مفصلة. يمكن أن يكون دعم الشركة المصنعة مفيدًا أيضًا في التحقق من التوافق.

&nbsp؛

  1. مميزات خاصة

وظائف المؤشر:إذا كان النظام الحالي يستخدم مؤشرات فشل الصمامات ، فتأكد من أن الصمامات البديلة تدعم هذه الميزة.

تقنية تبريد القوس:بالنسبة للتطبيقات عالية الطاقة ، قد تكون قدرة الصمامات على إخماد القوس بكفاءة مهمة.

&nbsp؛

الخلاصة

يتطلب ضمان التوافق فهمًا شاملاً لكل من متطلبات التطبيق ومواصفات الصمامات البديلة. غالبًا ما يكون من المفيد التشاور مع الخبراء التقنيين أو مصنعي الصمامات ، خاصة بالنسبة للتطبيقات المعقدة أو الحرجة ، لضمان أن الصمامات المختارة ستوفر الحماية اللازمة دون المساس بأداء المعدات أو سلامتها.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

مفتاح السكين

سلسلة HD11F (نموذج G) مفتاح السكين مع غطاء واقي

سلسلة HD11F (نموذج G)

فتح سكين التبديل مع غطاء واقية

Open knife switch

نطاق التطبيق

HD11F (نوع G) سلسلة التبديل هو منتج جديد وضعته شركتنا على أساس HD11F. إنه بديل مثالي لسلسلة HD11F القديمة ، مما يحسن بشكل كبير من الأداء الوقائي لسلامة الحياة ويمنع الصدمة الكهربائية العرضية.

وتستخدم هذه السلسلة من المنتجات أساسا في معدات توزيع الجهد المنخفض للاتصال اليدوي النادر، وقطع وعزل إمدادات الطاقة.

يتوافق هذا المنتج مع معيار GB / T14048.3 IEC60947-3.

ظروف العمل والتركيب العادية

لا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية.

يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.

الرطوبة: عندما تكون درجة الحرارة القصوى +40 درجة مئوية، لا تتجاوز الرطوبة النسبية للهواء 50 في المائة. وعند انخفاض درجة الحرارة، يمكن السماح بزيادة الرطوبة النسبية، مثل 90 في المائة عند درجة حرارة 20 درجة مئوية. وينبغي اتخاذ التدابير المقابلة للتكثيف في بعض الأحيان بسبب التغيرات في درجة الحرارة.فتح سكين التبديل

مستوى التلوث في البيئة المحيطة هو المستوى 3.

يجب تثبيت المفتاح في مكان دون اهتزاز كبير واهتزاز صدمة وغزو المطر والثلوج. في الوقت نفسه ، يجب أن يكون مكان التركيب خاليًا من الوسائط الخطرة المتفجرة ، ويجب أن يكون الوسيط خاليًا من الغاز والغبار بما يكفي لتآكل المعادن وعزل الأضرار.

المواد العازلة للمنتج يمكن أن تصل إلى مستوى VO مثبطات اللهب.

HD11F series (Model G) Open knife switch with protective cover 2

المعلمات التقنية الرئيسية

تيار التدفئة المتفق عليه ((أ)(يضحك)

250

 ٤٠٠ ٦٠٣

ألف
تصنيف العمل الحالي ((أ)(يضحك)

١٠٠١٦٠

 200٢٥٠ ٤٠٠ 6 خ ع (رأ)3 ف-3صفر ألف
تصنيف العزل الجهد (V)

١٠٠صفر

 ألف ١٠٠صفر ألف

١٠٠صفر
الفولطية العاملة (V)

٤٠٠/٦٩٠

 ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠

٤٠٠/٦٩٠
الحياة الميكانيكية (الوقت)

٨٠٠٠

 ٨٠٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ٥٠٠

ثلاثة آلاف
1s قصيرة الوقت تحمل الحالية (ك(أ)

6 خ ع (رأ)

 (10) 15 12 25
قوة التشغيل ((ن)(يضحك)

≤١٠٠

 ≤150 ≤150 ≤250 ≤250

HD11F series (Model G) Open knife switch with protective cover 3

HD11F series (Model G) Open knife switch with protective cover 4

HD11F series (Model G) Open knife switch with protective cover 5

HD11F series (Model G) Open knife switch with protective cover 6

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlسكين التبديل المنتج & GT ؛ & GT ؛

انقر لمشاهدة GRL فيوز المنتج & GT ؛ & GT ؛

فتيل,سلسلة وصلات الصمامات nt nh

NT00-M, NT1-M, NT3-M AC800V Fuses Link

NT00-M، NT1-M، NT3-M AC800V الصمامات لينك

NT00-M AC800V فيوز لينك

نوع لا الحجم الفولطية المقدرة (V) التصنيف الحالي (A) تصنيف كسر القدرة (كا)
NTOO-M-2 &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

00

 &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

Ac 800

 2 ف-4 &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

30
NTOO-M-4 4 خ ع (رأ)
NTOO-M-6 6 خ ع (رأ)
NTOO-M-8 8
NTOO-M-10 (10)
NTOO-M-16 16
NTOO-M-20 20
NTOO-M-25 25
NTOO-M-32 32
NTOO-M-40 40
NTOO-M-50 50
NTOO-M-63 63

Fuses Link

NT1-M AC800V الصمامات لينك

نوع لا الحجم الفولطية المقدرة (V) التصنيف الحالي (A) تصنيف كسر القدرة (كا)
NT1-M-4 &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

3 ف-3

 &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

Ac 800

 4 خ ع (رأ) &nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

١٠٠
NT1-M-6 6 خ ع (رأ)
NT1-M-8 8
NT1-M-10 (10)
NT1-M-16 16
NT1-M-20 20
NT1-M-25 25
NT1-M-32 32
NT1-M-40 40
NT1-M-50 50
NT1-M-63 63
NT1-M-80 80
NT1-M-100 ١٠٠
NT1-M-125 125
NT1-M-160 160

fuse

NT3-M AC800V فيوز لينك

نوع لا الحجم الفولطية المقدرة (V) التصنيف الحالي (A) تصنيف كسر القدرة (كا)
NT3-M-160 &nbsp؛

&nbsp؛

&nbsp؛

3 ف-3

 &nbsp؛

&nbsp؛

&nbsp؛

Ac 800

 160 &nbsp؛

&nbsp؛

&nbsp؛

١٠٠
NT3-M-200 200
NT3-M-250 250
NT3-M-300 300
NT3-M-315 ٣١٥

fuse isolator switch

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

قاعدة الصمامات,فيوز قطع التبديل

16A , Busbar Fuse Box Base, D Type

16A-63A ، قاعدة كتلة صمامات Busbar Fuse Block من النوع D ، هو خيار موثوق به وبأسعار معقولة لأولئك الذين يحتاجون إلى كتلة صمامات Busbar.يتم استخدامه لحماية الدائرة في حالة الحمل الزائد أو الدوائر القصيرة.

تم تصميم مربع الصمامات هذا لسهولة التركيب والصيانة.هذا المنتج مصنوع من مواد عالية الجودة ومتينة.كما أنه من السهل التثبيت ويأتي مع جميع الأجهزة اللازمة.

DN56235 (بالإنجليزية)

Busbar صندوق الصمامات

نوع D

قاعدة الصمامات

16 ألف

400VAC / 250VDC

حجم الصمامات D01

DNTF5-D01 16A-63A Busbar Fuse Box Base D Type

قاعدة صندوق الصمامات 16A-63A Busbar هذه هي عنصر أساسي في أي نظام Busbar 60.يتكون الصندوق من سكن بلاستيكي دائم ويتضمن مجموعة من المسامير والمكسرات لسهولة التركيب.

التيار المقدر هو 16A ، 25A ، 63A على التوالي ، يمكن أن تتحمل تيار الاندفاع 6kV ، وقدرة كسر الصمامات هي 50KA.إذا كان لديك أي أسئلة حول منتجاتنا ، فلا تتردد في الاتصال بنا على [email protected].

قاعدة الصمامات,فيوز قطع التبديل

25A , Busbar Fuse Box Base, D Type

16A-63A ، قاعدة كتلة صمامات Busbar Fuse Block من النوع D ، هو خيار موثوق به وبأسعار معقولة لأولئك الذين يحتاجون إلى كتلة صمامات Busbar.يتم استخدامه لحماية الدائرة في حالة الحمل الزائد أو الدوائر القصيرة.

تم تصميم مربع الصمامات هذا لسهولة التركيب والصيانة.هذا المنتج مصنوع من مواد عالية الجودة ومتينة.كما أنه من السهل التثبيت ويأتي مع جميع الأجهزة اللازمة.

DN56246

Busbar قاعدة الصمامات

نوع D

25A

500VAC / 500VDC

حجم الصمامات D II

DN56246 16A-63A Busbar Fuse Box Base D Type

قاعدة صندوق الصمامات 16A-63A Busbar هذه هي عنصر أساسي في أي نظام Busbar 60.يتكون الصندوق من سكن بلاستيكي دائم ويتضمن مجموعة من المسامير والمكسرات لسهولة التركيب.

التيار المقدر هو 16A ، 25A ، 63A على التوالي ، يمكن أن تتحمل تيار الاندفاع 6kV ، وقدرة كسر الصمامات هي 50KA.إذا كان لديك أي أسئلة حول منتجاتنا ، فلا تتردد في الاتصال بنا على [email protected].

قاعدة الصمامات,فيوز قطع التبديل

63A , Busbar Fuse Box Base, D Type

16A-63A ، قاعدة كتلة صمامات Busbar Fuse Block من النوع D ، هو خيار موثوق به وبأسعار معقولة لأولئك الذين يحتاجون إلى كتلة صمامات Busbar.يتم استخدامه لحماية الدائرة في حالة الحمل الزائد أو الدوائر القصيرة.

تم تصميم مربع الصمامات هذا لسهولة التركيب والصيانة.هذا المنتج مصنوع من مواد عالية الجودة ومتينة.كما أنه من السهل التثبيت ويأتي مع جميع الأجهزة اللازمة.

DN56236

Busbar قاعدة الصمامات

نوع D

63A 400VAC / 250VDC

حجم الصمامات D02

DN56236 16A-63A Busbar Fuse Box Base D Type

DN56247 (باللغة الإنجليزية)

Busbar قاعدة الصمامات

نوع D

63A

500VAC / 500VDC

حجم الصمامات D III

DN56247 16A-63A Busbar Fuse Box Base D Type

قاعدة صندوق الصمامات 16A-63A Busbar هذه هي عنصر أساسي في أي نظام Busbar 60.يتكون الصندوق من سكن بلاستيكي دائم ويتضمن مجموعة من المسامير والمكسرات لسهولة التركيب.

التيار المقدر هو 16A ، 25A ، 63A على التوالي ، يمكن أن تتحمل تيار الاندفاع 6kV ، وقدرة كسر الصمامات هي 50KA.إذا كان لديك أي أسئلة حول منتجاتنا ، فلا تتردد في الاتصال بنا على [email protected].

نظام Busbar 40mm,دعم Busbar 40mm,نظام Busbar 60MM,دعم Busbar 60mm,نظام Busbar 185mm,دعم Busbar 185mm,نظام Busbar 100mm,دعم Busbar 100mm

SV نوع ، قوس Busbar

نوع E / M / SV دعم بسبار هي الأجهزة المستخدمة في الأنظمة الكهربائية لتوفير الاتصالات بين اثنين أو أكثر من الموصلات. وهي مصممة لاستخدامها مع السحابات نمط E / M / SV ومصنوعة من سبائك الألومنيوم عالية القوة وهي مصممة لتوفير عقد آمن للأسلاك الخاصة بك.

تتوفر دعامات بسبار في حجمين: 3/4 “و 1”. لديها أقصى تصنيف الجهد من 600 فولت والحد الأقصى للتصنيف الحالي من 200 أمبير.

نموذج: DN64947

قوس

نوع SV قوس

0.048 كجم

DN64947 Bracket

تم تصميم الأقواس الإلكترونية لربط المعدات والمكونات الكهربائية ببعضها البعض. تصميم ثقب المسمار ، أكثر ملاءمة لتثبيت واستخدام. تم تصميم M-brackets لتعليق المعدات الكهربائية. لديها تصميم قابل للطي لسهولة النقل ويوفر مساحة التخزين. تم تصميم أقواس SV من النوع لتوصيل قنوات EMT بالمعدات والمكونات الكهربائية.

مصنوعة بين قوسين E / M / SV من الصلب مع سطح مجلفن. هذه الأقواس متوافقة مع أنظمة بسبار 60mm و 100mm و 185mm. لمزيد من المعلومات ، يرجى الاتصال بنا على [email protected].
