حامل الصمامات,حامل الصمامات 22 * 58 (10A-125A)

GRL حامل الصمامات حامل الصمامات RT18-125 حجم الصمامات 22 * 58

ما هي حجرة الصمامات؟

مقصورة الصمامات هي مساحة أو حاوية مخصصة داخل نظام كهربائي أو جهاز يضم صمامًا واحدًا أو أكثر. وهي مصممة خصيصًا لتوفير موقع آمن ومنظم للصمامات ، وضمان تركيبها وحمايتها وسهولة الوصول إليها للصيانة أو الاستبدال.

فيما يلي بعض النقاط الرئيسية حول مقصورات الصمامات:

1.Purpose: الغرض الرئيسي من حجرة الصمامات هو احتواء وحماية الصمامات داخل النظام الكهربائي. الصمامات هي مكونات أساسية لحماية التيار الزائد ، وتضمن مقصورة الصمامات وجودها في بيئة خاضعة للرقابة.

2.Location: يمكن العثور على مقصورات الصمامات في الأنظمة الكهربائية المختلفة ، بما في ذلك لوحات التوزيع الكهربائية ، وألواح قواطع الدوائر ، ولوحات التحكم ، والآلات ، والأجهزة ، والمركبات. يعتمد موقع حجرة الصمامات على متطلبات التطبيق والتصميم المحددة للنظام الكهربائي أو الجهاز.

3. التصميم والبناء: عادة ما يتم تصميم مقصورات الصمامات لتكون دائمة ، معزولة كهربائيا ، وتوفير التهوية المناسبة لتبديد الحرارة الناتجة عن الصمامات. قد يكون لديهم ميزات مثل الأغطية أو الأبواب أو العبوات المفصلية لحماية الصمامات من الغبار والرطوبة والاتصال العرضي.

4.Fuse Holder التكامل: غالبًا ما تتضمن مقصورات الصمامات تكاملًاحامل منصهرأو كتل الصمامات لعقد وتوصيل الصمامات داخل المقصورة بشكل آمن. توفر هذه الحاملات أو الكتل وصلات كهربائية وتسمح بسهولة التركيب واستبدال الصمامات.

5. وضع العلامات وتحديد الهوية: عادة ما يتم تصنيف مقصورات الصمامات أو وضع علامة عليها للإشارة إلى تصنيفات الصمامات أو تحديد الدائرة أو أي معلومات أمان ذات صلة. يساعد وضع العلامات الواضحة المستخدمين على تحديد الصمامات المناسبة لكل دائرة ويسهل الصيانة واستكشاف الأخطاء وإصلاحها.

6. اعتبارات السلامة: تم تصميم مقصورات الصمامات لتعزيز السلامة الكهربائية. فهي تضمن العزل والاحتواء المناسبين للصمامات ، مما يقلل من خطر الصدمة الكهربائية ويمنع الوصول غير المصرح به إلى المكونات الحية.

7. الوصول والصيانة: تم تصميم مقصورات الصمامات لسهولة الوصول أثناء إجراءات التثبيت والتفتيش والصيانة. قد تحتوي على أغطية أو أبواب قابلة للإزالة يمكن فتحها لتوفير الوصول إلى الصمامات ، مما يسمح باستبدال أو اختبار الصمامات الآمنة والمريحة.

تلعب مقصورات الصمامات دورًا حاسمًا في تنظيم وحماية الصمامات داخل النظام الكهربائي. فهي تساعد على ضمان موثوقية وسلامة النظام من خلال توفير مساحة مخصصة للصمامات وتسهيل تركيبها وصيانتها واستبدالها بشكل صحيح.

منصهر حامل الصمامات هولدر RT18-125 حجم الصمامات 22 * 58 1P

Fusible holder

رقم الصنف.DN56120

نموذج المنتج نموذج: RT18-125
الوصف الصمامات التبديل disconnector ، هيكل قياسي دون خط الصفر
القطب 1 ف
طريقة التركيب تركيب السكك الحديدية الدين
طريقة الأسلاك ٤-٥٠ مم2 ف-4
حجم الصمامات 22 * 58
تصنيف التشغيل الحالي LE 125a (500VAC) / 100A (690VAC)
تصنيف الجهد التشغيلي UE 500VAC / 690VAC
تصنيف العزل الجهد 800V
تصنيف دفعة withstangd الحالي LPK 6KV
كسر القدرة مع الصمامات 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام مع الصمامات جي جي
مؤشر الصمام الجهد 110-690VAC / DC
مكتبة الشروحات نموذج: IP20
المعيار المرجعي IEC 60269-2 GB / T 13539.2

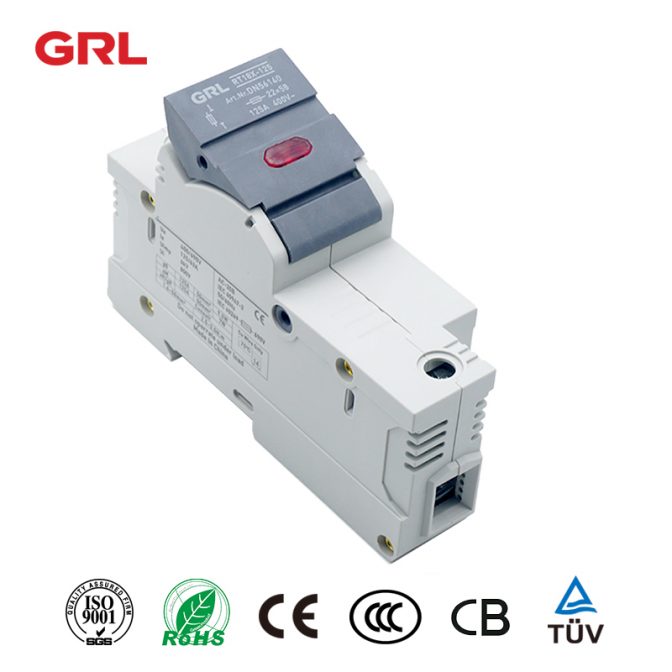

منصهر حامل الصمامات هولدر RT18X-125 مع مؤشر الصمام الصمام حجم الصمام 22 * 58

RT Fuse Switch Disconnector fuse size 22*58 1

رقم الصنف.DN56140

نموذج المنتج نموذج: RT18X-125
الوصف الصمامات التبديل disconnector مع LEDindicator
القطب 1 ف
طريقة التركيب تركيب السكك الحديدية الدين
طريقة الأسلاك ٤-٥٠ مم2 ف-4
حجم الصمامات 22 * 58
تصنيف التشغيل الحالي LE 125a (500VAC) / 100A (690VAC)
تصنيف الجهد التشغيلي UE 500VAC / 690VAC
تصنيف العزل الجهد 800V
تصنيف دفعة withstangd الحالي LPK 6KV
كسر القدرة مع الصمامات 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام مع الصمامات جي جي
مؤشر الصمام الجهد 110-690VAC / DC
مكتبة الشروحات نموذج: IP20
المعيار المرجعي IEC 60269-2 GB / T 13539.2

انقر للعرض grl المجموعةالصفحة الرئيسية & GT; >

انقر للعرضحامل منصهر المنتج & GT ؛ & GT ؛

انقر لمشاهدة رابط الصمامات المنتج & GT ؛ & GT ؛

حامل الصمامات,حامل الصمامات 10 * 38 (2A-32A)

حامل الصمامات GRL RT18-32-3P حجم الصمامات 10 * 38 حامل الصمامات

كيف يمكنك توصيل حامل الصمامات؟

يتضمن توصيل حامل الصمامات توصيل الأسلاك اللازمة بأطراف حامل الصمامات لإنشاء اتصال كهربائي آمن ومناسب. فيما يلي الخطوات العامة لتوصيل حامل الصمامات:

1. الحصول على المواد المطلوبة: سوف تحتاج إلىحامل الصمامات، والأسلاك المناسبة ، والمتعريات الأسلاك ، وأدوات العقص أو لحام.

2. تحديد حجم السلك وتصنيف الصمامات: تأكد من أن حجم السلك يطابق التصنيف الحالي للدائرة وحامل الصمامات. استشر مواصفات الشركة المصنعة أو الرموز الكهربائية لتحديد حجم السلك المناسب وتصنيف الصمامات.

3. إعداد الأسلاك: تجريد العزل من نهايات الأسلاك باستخدام المتعريات الأسلاك. تجريد طول مناسب من العزل للتأكد من أن لديك ما يكفي من الأسلاك لإجراء اتصالات آمنة لمحطات حامل الصمامات.

4. إدراج الأسلاك في محطات حامل الصمامات: معظم أصحاب الصمامات لديهم مسامير طرفية أو مقاطع لتوصيل الأسلاك. قم بفك مسامير المحطة الطرفية أو افتح المشابك لإنشاء مساحة لإدخال السلك. أدخل الطرف المجرد من السلك في المحطة المناسبة ، مما يضمن جلوس السلك بالكامل وإجراء اتصال جيد مع المحطة.

5. تأمين الأسلاك: تشديد مسامير المحطة الطرفية أو إغلاق مقاطع لعقد الأسلاك بشكل آمن في مكانها. تأكد من أن الاتصالات ضيقة لتوفير اتصال كهربائي موثوق به. إذا كنت تستخدم اتصالات مجعدة ، فقم بتجعيد السلك والمحطة معًا باستخدام أدوات العقص.

6. تكرار الأسلاك الإضافية: إذا كان حامل الصمامات يحتوي على محطات متعددة لأسلاك متعددة ، كرر العملية لكل سلك ، مع التأكد من توصيلها بالمحطات المناسبة.

7. تثبيت الصمامات: أدخل الصمامات المناسبة في حامل الصمامات ، مما يضمن أنه يتطابق مع التصنيف الحالي للدائرة ويجلس بشكل صحيح.

8. اختبار الاتصال: بعد توصيل حامل الصمامات ، قم بإجراء فحص شامل للاتصالات لضمان أنها آمنة ومشددة بشكل صحيح. بمجرد الرضا ، يمكنك تنشيط الدائرة واختبار وظائفها.

ملاحظة: من الضروري اتباع ممارسات السلامة الكهربائية عند العمل مع الأسلاك الكهربائية. إذا لم تكن متأكدًا من عملية الأسلاك أو تفتقر إلى الخبرة ، فمن المستحسن استشارة كهربائي مؤهل للحصول على المساعدة.

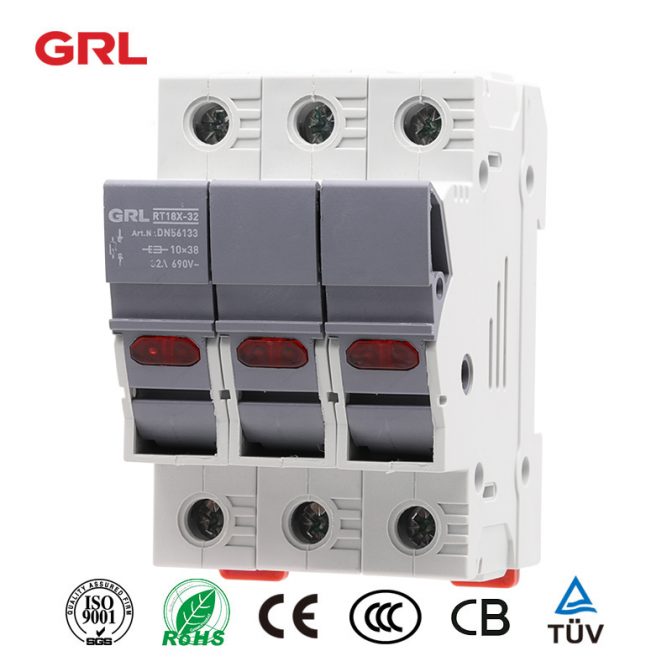

الصمامات هولدر RT18-32-3P حجم الصمامات 10 * 38 3P

fuses holder

رقم الصنف.DN56113

نموذج المنتج RT18-32-3P
الوصف الصمامات التبديل disconnector مع LEDindicator
القطب 3p
طريقة التركيب تركيب السكك الحديدية الدين
طريقة الأسلاك 0،75-25 مم2 ف-4
حجم الصمامات 10 * 38
تصنيف التشغيل الحالي LE 32A (500VAC) / 25A (690VAC)
تصنيف الجهد التشغيلي UE 500VAC / 690VAC
تصنيف العزل الجهد 800V
تصنيف دفعة withstangd الحالي LPK 6KV
كسر القدرة مع الصمامات 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام مع الصمامات جي جي
مؤشر الصمام الجهد 110-690VAC / DC
مكتبة الشروحات نموذج: IP20
المعيار المرجعي IEC 60269-2 GB / T 13539.2

الصمامات هولدر RT18X-32-3P مع مؤشر الصمام حجم الصمامات 10 * 38 3P

30 Amp fuse holder RT18X-32 with LED indicator 3P

رقم الصنف.DN56133

نموذج المنتج RT18X-32-3P
الوصف الصمامات التبديل disconnector مع LEDindicator
القطب 3p
طريقة التركيب تركيب السكك الحديدية الدين
طريقة الأسلاك 0،75-25 مم2 ف-4
حجم الصمامات 10 * 38
تصنيف التشغيل الحالي LE 32A (500VAC) / 25A (690VAC)
تصنيف الجهد التشغيلي UE 500VAC / 690VAC
تصنيف العزل الجهد 800V
تصنيف دفعة withstangd الحالي LPK 6KV
كسر القدرة مع الصمامات 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام مع الصمامات جي جي
مؤشر الصمام الجهد 110-690VAC / DC
مكتبة الشروحات نموذج: IP20
المعيار المرجعي IEC 60269-2 GB / T 13539.2

انقر للعرض grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة الصمامات حامل المنتج & GT ؛ & GT ؛

انقر لمشاهدة رابط الصمامات المنتج & GT ؛ & GT ؛

دعم Busbar 40mm,دعم Busbar 60mm,دعم Busbar 185mm,نظام Busbar 100mm,دعم Busbar 100mm

نوع E / M / SV ، قوس Busbar

نوع E / M / SV دعم busbar هي مكونات النظام الكهربائي التي توفر اتصالات موثوق بها بين الموصلات.وهي مصنوعة لاستخدامها مع السحابات E / M / SV ويتم صياغتها من سبيكة الألومنيوم عالية القوة لعقد موثوق به.

يتوفر حجمان من دعم busbar للاستخدام مع 3/4 “و 1” busbars.لديهم الحد الأقصى لتصنيف الجهد من 600 فولت ويمكن أن تدعم الحد الأقصى لتيار من 200 أمبير.

DN64941

قوس Busbar

E نوع قوس

0.05KG

DN64941 Busbar Bracket

DN64942

قوس

M نوع قوس

0.22KG

DN64942 Bracket

DN64947

قوس

SV نوع قوس

0.048KG

DN64947 Bracket

قاعدة صندوق الصمامات busbar هذه هي مكون ضروري لأي نظام busbar 60.وهي مصنوعة من مادة بلاستيكية صلبة ويأتي مع مسامير ومكسرات لسهولة التركيب.

لدينا تصنيف الحالي هو 16A، 25A، و 63A على التوالي.يمكننا أن نتحمل تيار دافع 6kV ، وقدرتنا على كسر الصمامات هي 50KA.إذا كان لديك أي أسئلة حول منتجاتنا ، يرجى عدم التردد في الاتصال بنا على [email protected].

حامل الصمامات,حامل الصمامات 10 * 38 (2A-32A)

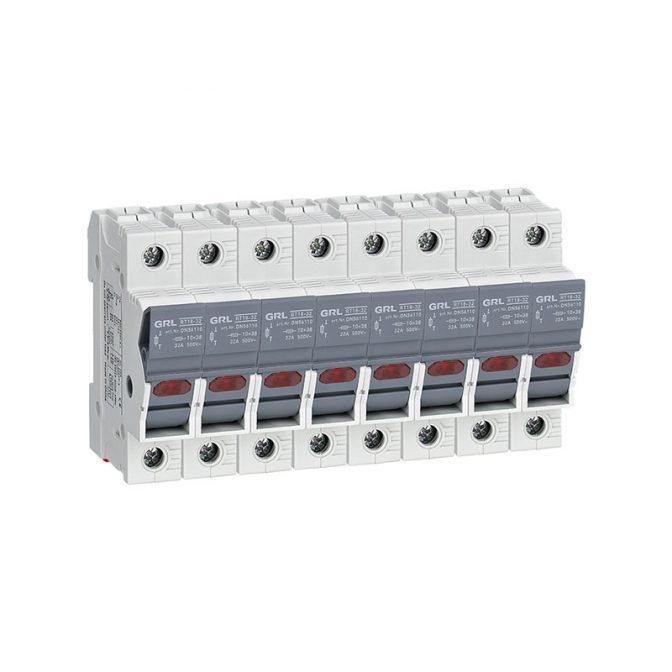

GRL 4 القطب حامل الصمامات RT18 سلسلة AC و DC دين السكك الحديدية حامل الصمامات

4 القطب فيوز حامل RT18 سلسلة AC و DC الدين السكك الحديدية الصمامات هولدر

ما هي أجزاء الفتيل؟

يتكون الصمام عادة من الأجزاء الرئيسية التالية:

1. عنصر الصمامات: عنصر الصمامات هو قلب الصمامات وهو مسؤول عن حمل ومقاطعة التدفق الحالي. عادة ما يكون شريطًا رفيعًا أو سلكًا مصنوعًا من مادة ذات نقطة انصهار منخفضة نسبيًا ، مثل النحاس أو الفضة أو سبيكة.

عندما يتجاوز التيار القيمة المقدرة للصمامات ، يسخن العنصر ويذوب ، مما يتسبب في فتح الصمامات وكسر الدائرة. RT18 Series AC و DC Din Rail Fuuse Holder

2.Fuse الجسم: يوفر جسم الصمامات الدعم المادي والعزل لعنصر الصمامات. وعادة ما تكون مصنوعة من السيراميك أو الزجاج أو المواد البلاستيكية. يحيط الجسم بعنصر الصمامات ويحميه من التأثيرات الخارجية ويوفر العزل الكهربائي.

3. نهاية كابس / محطات: قبعات نهاية أو محطات هي مكونات معدنية تعلق على كل نهاية من الجسم الصمامات. وهي توفر وصلات كهربائية لعنصر الصمامات ، مما يسمح بتوصيله داخل الدائرة الكهربائية.

يمكن تصميم أغطية النهاية بأشكال مختلفة ، مثل الشفرات أو البراغي أو المقاطع ، اعتمادًا على نوع وتطبيق fuse.RT18 Series AC و DC Din Rail Fuuse Holder

4. ملء المواد (اختياري): في بعض الصمامات ، قد يكون هناك مادة تعبئة داخل جسم الصمامات. قد تكون هذه المادة مادة شبيهة بالرمل أو غازًا ، مثل النيتروجين أو الأرجون.

تساعد مادة التعبئة على إطفاء القوس الذي يحدث عند فتح الصمامات ، مما يحسن أداء الفتيل وموثوقيته.

المؤشرات أو العلامات: غالبًا ما تحتوي الصمامات على علامات أو مؤشرات على أجسامها لتوفير معلومات حول تصنيفاتها ، مثل التصنيف الحالي ، وتصنيف الجهد ، والمواصفات الأخرى. تساعد هذه العلامات المستخدمين على تحديد الصمامات المناسبة لتطبيق معين.

من المهم ملاحظة أن تصميم ومكونات الصمامات يمكن أن تختلف اعتمادًا على النوع والحجم والتطبيق. على سبيل المثال ، قد يكون لصمامات الشفرة الشائعة الاستخدام في تطبيقات السيارات تكوينات مادية مختلفة مقارنة بصمامات الخرطوشة المستخدمة في الأنظمة الصناعية.

ومع ذلك ، يظل الغرض الأساسي من جميع الصمامات كما هو – لحماية الدوائر الكهربائية عن طريق مقاطعة تدفق التيار في ظل ظروف غير طبيعية.

تفاصيل مقدمة

يمكن تطبيق DIN Rail Fuuse Holder في كل من منطقة AC و DC. وهي مناسبة لـ AC 50Hz / 60Hz ، جهد العزل المقنن حتى 800V ، حامل صمامات السكك الحديدية الدين يمكن أن يتحمل التيار الحراري التقليدي وتيار الدفع ماس كهربائى المتوقع إلى 100kA. حامل صمامات السكك الحديدية DIN يتوافق مع المعيار الوطني GB / T13539.2 ومعيار اللجنة الكهروتقنية الدولية IEC60269-2.

4 القطب الصمامات حامل RT18 سلسلة AC و DC الدين السكك الحديدية الصمامات هولدر المعلمات

بند المنتج RT18
التصنيف الحالي 32A، 63A، 125A
الفولطية المقننة 400V / 690V
كسر القدرة (كا) 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام AC-22B
المعيار IEC 60269-2 GB / T 13539.2
التطبيقات السلطة نظام التحكم

صناعة المعدات الكهربائية

سيناريوهات التطبيق من حامل الصمامات السكك الحديدية الدين؟

الدين السكك الحديدية جبل الصمام حامل يستخدم كمحول حماية تحويلة في نظام التحكم الكهربائي AC ثلاث مراحل.

كيف يعمل حامل الصمامات؟

RT18 سلسلة الدين السكك الحديدية جبل حامل فيوز هو مناسبة ل أس 50 هرتز، تصنيف العزل الجهد إلى 8kV، وافق التدفئة الحالية إلى 125A.

وهي تستخدم أساسا كجهاز حماية الدائرة في الخطوط الكهربائية. يتم تشكيل الأسلاك المتصلة بالمحطات الطرفية في كلا طرفي القاعدة من خلال توصيل fuse.RT18 Series AC و DC Din Rail Fuse Holder

يمكن للصمامات فصل الدائرة تلقائيًا وحماية الدائرة. تشغيل القاعدة لفصل الدائرة. لديها وظيفة عزل إمدادات الطاقة بعد التغذية متعددة المراحل.

المواد من حامل فتيل السكك الحديدية الدين؟

كيفية اختيار نموذج حامل الصمامات السكك الحديدية الدين؟

1) Voltage: نوع AC أو DC

2) البولنديين: 1 القطب ، 2 القطبين ، 3 أقطاب أو 1 + Npoles ، 2 + Npoles ، 3 + N أقطاب.

3) الحجم: 10 * 38،14 * 51، 22 * 58، 10 * 85،14 * 85

4) المؤشر: مع أو بدون مؤشر

5) الصمامات: مع أو بدون الصمامات

جدول الاختيار:

البند رقم. التصنيف الحالي ملاحظة البند رقم. التصنيف الحالي ملاحظة
نموذج: DN56110 32A 1 ف نموذج: DN56135 63A 1P مع مصباح المؤشر
DN56111 32A 1P + N خط نيوترال على اليمين نموذج: DN56137 63A 2P مع مصباح المؤشر
نموذج: DN56112 32A 2p نموذج: DN56138 63A 3p مع مصباح المؤشر
DN56113 32A 3p نموذج: DN56168 63A 3P + N خط نيوترال على اليسار
نموذج: DN56114 32A 3p + N خط نيوترال على اليمين نموذج: DN56120 125(أ) 1 ف
نموذج: DN56130 32A 1P مع مصباح المؤشر نموذج: DN56121 125(أ) 1P + N خط نيوترال على اليمين
نموذج: DN56132 32A 2P مع مصباح المؤشر DN56122 125(أ) 2p
نموذج: DN56133 32A 3p مع مصباح المؤشر نموذج: DN56123 125(أ) 3p
نموذج: DN56126 32A 3P + N خط نيوترال على اليسار DN56124 125(أ) 3p + N خط نيوترال على اليمين
نموذج: DN56115 63A 1 ف نموذج: DN56140 125(أ) 1P مع مصباح المؤشر
DN56116 63A 1P + N خط نيوترال على اليمين نموذج: DN56141 125(أ) 2P مع مصباح المؤشر
نموذج: DN56117 63A 2p نموذج: DN56143 125(أ) 3p مع مصباح المؤشر
نموذج: DN56118 63A 3p نموذج: DN56171 125(أ) 3P + N خط نيوترال على اليسار
نموذج: DN56119 63A 3p + N خط نيوترال على اليمين

كيفية اختيار رابط الصمامات الصحيح لحامل الصمامات السكك الحديدية الدين؟

1) Voltage: نوع AC أو DC

2) الحجم: 10 * 38،14 * 51، 22 * 58، 10 * 85،14 * 85

3) يجب اختبار الصمامات للمقاومة قبل التثبيت

لدينا أيضًا مخزون كبير ، في حالة وجود مطالب عاجلة.

هناك أكثر من 40 معدات اختبار في مختبر GRL ، مثل اختبار ارتفاع درجة الحرارة ، اختبار الحياة الميكانيكية ، آلة اختبار رش الملح ، مقعد معايرة التبديل ، اختبار صلابة روكويل وهلم جرا. تركيز GRL على إدارة مراقبة الجودة. نحن نقدم المنتجات المؤهلة للعملاء من جميع أنحاء العالم.

لدينا فريق مبيعات محترف وفريق ما بعد البيع على الإنترنت على مدار 24 ساعة ، والتي تستجيب بسرعة وتقدم المساعدة في أي وقت. RT18 Series AC و DC Din Rail Fuuse Holder

اتصل بنا للحصول على تفاصيل تسجيل الدخول الفريدة الخاصة بك! [email protected]

انقر للعرض grl المجموعةالصفحة الرئيسية & GT; >

انقر للعرض4 القطب فيوز حامل المنتج & GT ؛ & GT ؛

انقر لمشاهدة رابط الصمامات المنتج & GT ؛ & GT ؛

حامل الصمامات,حامل الصمامات 10 * 38 (2A-32A)

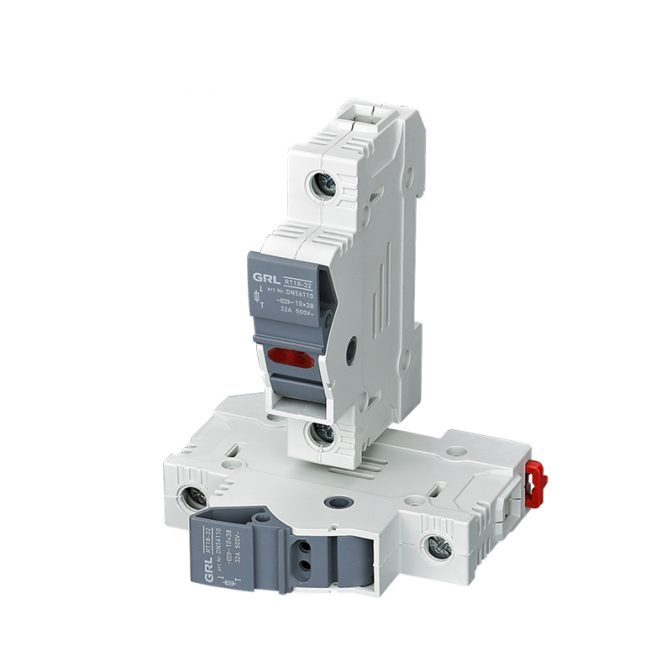

حاملات الصمامات GRL RT18

حاملي الصمامات RT18

معلمات أصحاب الصمامات RT18

بند المنتج حاملي الصمامات RT18
التصنيف الحالي 32A، 63A، 125A
Voltage تقييمه AC 400V / 690V
القطب 1، 1 + N، 2، 3، 3 + N
حجم الصمامات 10 * 38mm ، 14 * 51mm ، 22 * 58mm
المعيار IEC 60269-2 GB / T 13539.2
التطبيقات خزانات التحكم الصناعية
وضع التشغيل مقبض التشغيل الأمامي أو الخارجي المباشر

ما هي حاملات الصمامات؟

RT18 هي واحدة من أصحاب الصمامات الكلاسيكية. حاملي الصمامات من سلسلة GRL RT مع تصميم هيكل جديد تمامًا.

يحتوي RT18 على مصباحين مؤشرين ونظرة خاصة. المواد الخام هي PA66-V0 اتصالات بلاستيكية ونحاسية مثبطة للهب.

هناك 3 نماذج:

  • 32A الإطار ل 10mmx38mm اسطوانة فيوز لينك
  • 63A الإطار لاسطوانة 14MM * 51MM اسطوانة فيوز الارتباط
  • 125a الإطار ل 22mm * 58mm اسطوانة فيوز لينك

يوفر GRL أنواع التيار المتردد وأنواع DC 1000V للتطبيقات المختلفة. عادة ما تستخدم أنواع التيار المتردد كمفتاح وقائي في نظام توزيع الطاقة وأنظمة التحكم في الطاقة الصناعية.

يستخدم DC1000V عقد الصمامات على نطاق واسع في الحلول الضوئية. تصميم السكك الحديدية الدين يجعل التثبيت سهلة ومريحة. ويمكن دمجها بحرية مع توصيل الملحقات من 1P إلى 2P ، 3P blue و 4p (3P + N).

كمنتج جديد مؤهل ، حصلنا على شهادة TUV وتقرير اختبار لصمامات GRL RT وحاملها.

خصائص أصحاب الصمامات RT18

  • المواد العازلة ذات القوة العالية ومقاومة درجات الحرارة العالية.
  • المواد الموصلة هي T2 النحاس.
  • يتوفر جهاز قفل خارجي ، والذي يمكن قفله عند إغلاق حاملي الصمامات والمساعدة في تجنب سوء التشغيل.
  • يمكن الجمع بين أصحاب الصمامات من 1 القطب إلى 2 القطبين ، 3pole و 3pole + N القطب.
  • المؤشر متاح. إذا كان الضوء مضاءًا ، فسيتم تفجير الفتيل.
  • هناك 2 مصابيح. مصباح واحد هو النسخ الاحتياطي للآخر. يتجنب فشل المصباح أثناء العمل على المدى الطويل. ويمكن ضمان الصيانة السريعة.

مساعدة الاختيار

  • 1 القطب، 2pole، 3pole أو 3pole + N القطب
  • أصحاب الصمامات ل 10 * 38،14 * 51 و 22 * 58 فيوز
  • مع أو بدون مصباح مؤشر
  • مع أو بدون الصمامات
  • نوع AC أو DC

ما هو الفرق بين صندوق الصمامات ولوحة الصمامات؟

غالبًا ما يستخدم مصطلحا “صندوق الصمامات” و “لوحة الصمامات” بالتبادل ويمكن أن يشيرا إلى نفس المكون في النظام الكهربائي. ومع ذلك ، في بعض السياقات ، يمكن أن يكون هناك اختلاف طفيف في استخدامها:

1. صندوق الصمامات: يشير صندوق الصمامات عادة إلى حاوية مدمجة أو سكن يحتوي على مجموعة من الصمامات ، وعادة ما يتم ترتيبها في صف أو عمود واحد.

غالبًا ما يقع صندوق الصمامات في منطقة مرئية ويمكن الوصول إليها بسهولة ، مثل الطابق السفلي السكني أو غرفة المرافق أو المرائب.

وعادة ما يكون لها غطاء مفصلي أو باب يمكن فتحه للوصول إلى الصمامات للتفتيش أو الاستبدال. في الأماكن السكنية ، يستخدم صندوق الصمامات عادة لتوزيع الطاقة الكهربائية على دوائر مختلفة داخل المنزل.

لوحة الصمامات: لوحة الصمامات هي مصطلح أوسع يمكن أن يشير إلى تجميع أو ترتيب أكبر للصمامات وقواطع الدوائر الكهربائية والمفاتيح وأجهزة التحكم الكهربائية الأخرى. قد يتضمن مكونات إضافية مثل مفاتيح قطع الاتصال الرئيسية أو قضبان التأريض أو أشرطة الحافلات.

عادة ما تستخدم لوحة الصمامات في البيئات التجارية أو الصناعية حيث تنطوي على أحمال كهربائية أكبر ودوائر متعددة. وهو يوفر التحكم المركزي والحماية للنظام الكهربائي.

في حين أن المصطلحات قد يكون لها بعض الاختلافات الدقيقة في استخدامها ، إلا أنها تشير عمومًا إلى مكونات كهربائية مماثلة تخدم غرض حماية الدوائر الكهربائية من ظروف التيار الزائد.

تحتوي كل من صناديق الصمامات وألواح الصمامات على صمامات أو قواطع دوائر مصممة لمقاطعة تدفق التيار عند الضرورة لحماية النظام الكهربائي والمعدات المتصلة.

من المهم ملاحظة أن المصطلحات قد تختلف اعتمادًا على المنطقة أو ممارسات الصناعة المحددة. من الأفضل دائمًا التشاور مع كهربائي مؤهل أو الرجوع إلى الرموز والمعايير الكهربائية المحلية لضمان الفهم الدقيق واستخدام المصطلحات.

انقر للعرض grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة رابط الصمامات المنتج & GT ؛ & GT ؛

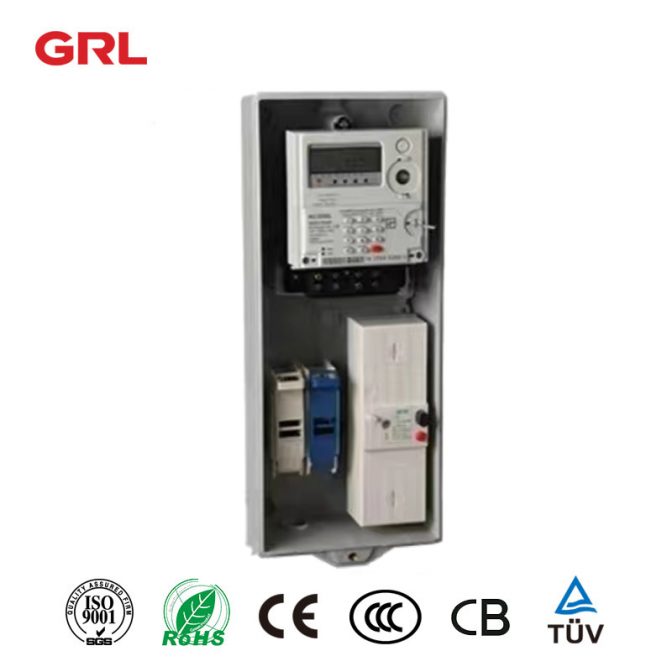

مربع متر الكهربائية

فرع مصبوب حالة قواطع الدائرة 2P 4P 500mA

فرع حلبة Breaker 2P ، 5 إلى 15A ، 10 إلى 30A ، 500mA

نموذج المعلومات

نموذج: PG 430500 PG 460500
بدون لي لا التعثر الحالي المتبقي
مع l: التعثر الحالي المتبقي
2 يعني – أقطاب (4 = 3 + N)
15 يعني – الحد الأقصى للتيار المقنن (30A)
500 يعني – الحساسية التفاضلية (500mA)

&nbsp؛

رئيسي

المدى متعدد 9
نوع المنتج أو المعدات قاطع الدائرة
موقف المفاتيح في التثبيت مجموعة الوافدين

&nbsp؛
وصف القطبين 3p + N
[In]تصنيف التشغيل الحالي 10A 30 ألف
15A 40 ألف
20A 50 ألف
25A 60 ألف
30A
الحساسية التفاضلية 500MA
وقت مستقطع انتقائية
موقف القطب المحايد يسار
المعايير IEC 60947-2
شهادات المنتج هذا
نوع الشبكة أن يكون

&nbsp؛

تكميلي

تردد الشبكة 50/60 هرتز
[Ue]تصنيف الجهد التشغيلي 440 فولت أس 50/60 هرتز مطابقة ل إيك 60947-2
المتبقية الحالية التعثر التكنولوجيا Voltage تعتمد
[Ics]تصنيف قدرة كسر الخدمة 2 كا في 440 فولت أس 50/60 هرتز مطابقة إيك 60947-2
نوع الطلب بواسطة Crankpin
تصاعد قوس لوحة تصاعد
الطول 210 مم
دردشةLengh ٥٠ ملم
عمق ٧٠ ملم
وزن المنتج 1.8 كجم
وضع الاتصال محطة نوع النفق ، قسم الكابلات: 35 مم 2
الحماية التفاضلية متكامل

&nbsp؛

البيئة

ارتفاع التشغيل 2000 متر
درجة حرارة الهواء المحيط أثناء التشغيل ٥ – ٥ ٤٠ درجة مئوية

&nbsp؛

استدامة العرض

الاتحاد الأوروبي RoHS التوجيه يتوافق مع إعلان بنفايات الاتحاد الأوروبي
خالية من الزئبق نعم
معلومات الإعفاء بنفايات نعم
الصين بنفايات التنظيم إعلان بنفايات للصين
نموذج: WEEE في سوق الاتحاد الأوروبي ، يجب التخلص من المنتج وفقًا لبروتوكول محدد لجمع النفايات وعدم إلقائه أبدًا في سلة المهملات المنزلية.

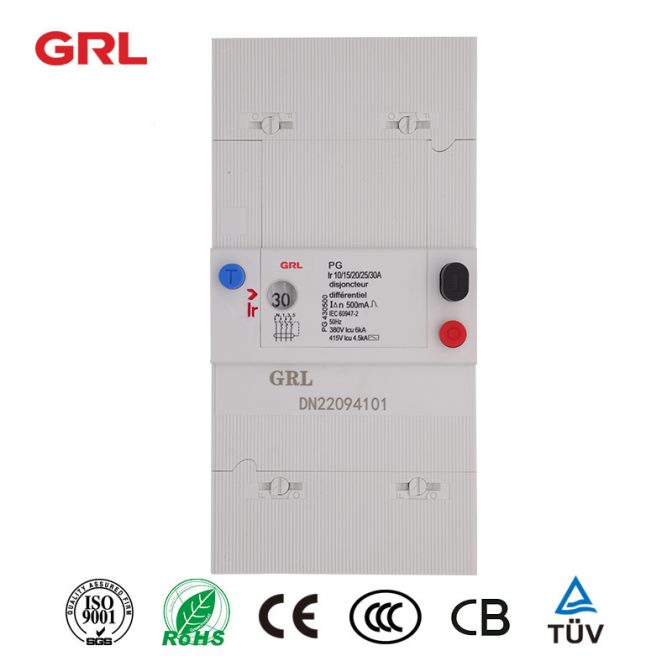

فرع حلبة Breaker 4P ، 10 إلى 30A ، 30 إلى 60A ، 500mA

نموذج المعلومات

PGL
نموذج: PG 215500 PG 230500
بدون لي لا التعثر الحالي المتبقي
مع l: التعثر الحالي المتبقي
2 يعني – أقطاب (2 = 1 + N)
15 يعني – الحد الأقصى الحالي المقنن (15A)
500 يعني – الحساسية التفاضلية (500mA)

مخطط التثبيت (مع الأبعاد)

&nbsp؛

رئيسي

المدى متعدد 9
نوع المنتج أو المعدات قاطع الدائرة
موقف المفاتيح في التثبيت مجموعة الوافدين
وصف القطبين 1P + N
[In]تصنيف التشغيل الحالي 5 ألف

10A

15A

 10A

15A

20A

25A

30A
الحساسية التفاضلية 500MA
وقت مستقطع انتقائية
موقف القطب المحايد يسار
المعايير IEC 60947-2
شهادات المنتج هذا
نوع الشبكة أن يكون

&nbsp؛

تكميلي

تردد الشبكة 50/60 هرتز
[Ue]تصنيف الجهد التشغيلي 250 فولت أس 50/60 هرتز مطابقة ل iec60947-2
تكنولوجيا التعثر الحالية المتبقية الجهد تعتمد
[Ics]تصنيف قدرة كسر الخدمة 2 كا في 250 فولت أس 50/60 هرتز مطابقة ل IEC60947-2
نوع الطلب بواسطة Crankpin
تصاعد قوس لوحة تصاعد
الطول 210 مم
دردشةLengh ٧٠ ملم
عمق ٧٠ ملم
وزن المنتج 0،7 كجم
وضع الاتصال قفص نوع المحطة الطرفية، كابل القسم: 35 مم 2
الحماية التفاضلية متكامل

&nbsp؛

البيئة

ارتفاع التشغيل 2000 متر
درجة حرارة الهواء المحيط أثناء التشغيل ٥ – ٥ ٤٠ درجة مئوية
نوع العبوة 1 نموذج: PCE
عدد الوحدات لكل حزمة 1 ف-3

&nbsp؛

استدامة العرض

الاتحاد الأوروبي RoHS التوجيه يتوافق مع إعلان بنفايات الاتحاد الأوروبي
خالية من الزئبق نعم
معلومات الإعفاء بنفايات نعم
الصين بنفايات التنظيم إعلان بنفايات للصين
نموذج: WEEE في سوق الاتحاد الأوروبي ، يجب التخلص من المنتج وفقًا لبروتوكول محدد لجمع النفايات وعدم إلقائه أبدًا في سلة المهملات المنزلية.

branch circuit breaker3branch circuit breaker4branch circuit breaker5

مجموعة GRL

فتيل

وصلات aR Fuse لحماية معدات أشباه الموصلات

DNS — M1L سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات

aR Fuse links-1

ملف المنتج

نظام أسماء النطاقات — M1L arالفتيلرابط لحماية معدات أشباه الموصلات ، ومناسبة لنظام DC ، مع الجهد المقنن من 800V والتيار المقنن من 35a ~ 800a ، يستخدم لحماية الدائرة القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات. تتوافق جميع مؤشرات أداء المنتج مع GB / t 13539.4 / IEC 60269-4.

aR Fuse links-2

aR Fuse links-3

Dnt–j1j سلسلة ar fuse وصلات لحماية معدات أشباه الموصلات

aR Fuse links-4

ملف المنتج

دنت–J1J سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات هي مناسبة لأنظمة التيار المتردد، مع الجهد المقنن من 690V والتيار تصنيفا من 100A ~ 1600A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 5

aR Fuse links 6

Dnt–O1J سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات

aR Fuse links 7

ملف المنتج

Dnt–O1J سلسلة آر الصماماتتعتبر الروابط لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1000 فولت وتيار مقنن يبلغ 160A ~ 1500A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 8

aR Fuse links-9

Dnt–R1J سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات

aR Fuse links-10

ملف المنتج

Dnt–R1Jسلسلة آر فيوز وصلات لحماية معدات أشباه الموصلات هي مناسبة لأنظمة التيار المتردد، مع الفولطية من 1300V والتيار تصنيفا من 160A ~ 1250A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links-11

aR Fuse links-12

Dnt–j1l سلسلة ar fuse وصلات لحماية معدات أشباه الموصلات

aR Fuse links-13

ملف المنتج

Dnt–J1L سلسلة آر الصماماتتعتبر الروابط لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع جهد مصنّف يبلغ 690 فولت وتيار تصنيفي يتراوح بين 100A ~ 1600A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4

aR Fuse links-14

aR Fuse links-15

Dnt–O1L سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات

aR Fuse links-16

ملف المنتج

Dnt–O1L سلسلة آر الصماماتتعتبر الروابط لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1000 فولت وتيار مقنن يبلغ 160A ~ 1500A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4

aR Fuse links-17

aR Fuse links-18

DNT – R1L سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

aR Fuse links-19

ملف المنتج

سلسلة DNT-R1L روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1300V وتيار مقنن من 160A ~ 1250A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links-20

aR Fuse links-21

DNT-J1N سلسلة الصمامات وصلات لحماية معدات أشباه الموصلات

aR Fuse links-22

ملف المنتج

سلسلة DNT-J1N روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 690V والتيار المقنن من 100A ~ 1600A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links-23

aR Fuse links-24

DNT – O1N سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

aR Fuse links-25

ملف المنتج

DNT – O1N سلسلة روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1000V والتيار المقنن من 160A ~ 1500A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links-26

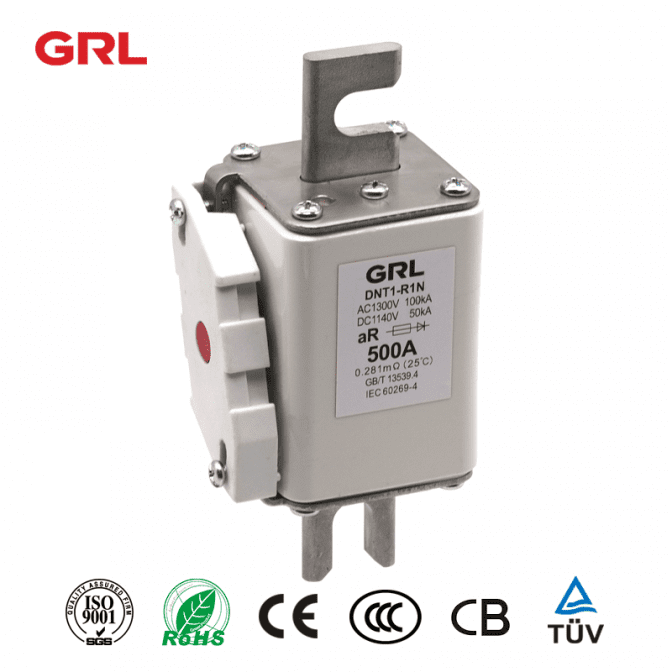

DNT – R1N سلسلة الصمامات وصلات لحماية معدات أشباه الموصلات

aR Fuse links-27

ملف المنتج

روابط الصمامات سلسلة DNT-R1N لحماية معدات أشباه الموصلات هي مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1300V والتيار المقنن من 160A ~ 1250A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links-28

aR Fuse links 29

DNT-J1R سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

aR Fuse links 30

ملف المنتج

روابط الصمامات سلسلة DNT-J1R لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 690V والتيار المقنن من 100A ~ 1600A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 31

aR Fuse links 32

DNT – O1R سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

aR Fuse links 33

ملف المنتج

DNT-O1R سلسلة روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1000V والتيار المقنن من 160A ~ 1500A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 34

aR Fuse links 35

DNT – R1R سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

aR Fuse links 36

ملف المنتج

سلسلة DNT-R1R روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1300V والتيار المقنن من 160A ~ 1250A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 37

aR Fuse links 38

DNT5-R1J وصلات الصمام لحماية معدات أشباه الموصلات

aR Fuse links 39

ملف المنتج

DNT5-R1J رابط الصمامات غير القابل للتطبيق لحماية معدات أشباه الموصلات ينطبق على نظام التيار المتردد. الجهد المقنن هو 1300V والتيار المقنن هو 1000A ~ 2500A. يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 40

aR Fuse links 41

وصلات صهر RNT6-O1J لحماية معدات أشباه الموصلات

aR Fuse links 42

ملف المنتج

RNT6-O1J رابط الصمامات غير القابل للتطبيق لحماية معدات أشباه الموصلات ينطبق على نظام التيار المتردد. الجهد المقنن هو 1000V والتيار المقنن هو 1250A ~ 3900A. يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 43

aR Fuse links 44

NGT سلسلة الصمامات وصلات لحماية معدات أشباه الموصلات

aR Fuse links 45

ملف المنتج

سلسلة NGT وصلات الصمامات لحماية معدات أشباه الموصلات قابلة للتطبيق على أنظمة التيار المتردد. الفولتية المقدرة هي 400V و 690V و 1000V ، والتيار المقنن هو 10A ~ 800A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 46

aR Fuse links 47

سلسلة NGTC وصلات الصمامات لحماية معدات أشباه الموصلات

aR Fuse links 48

ملف المنتج

سلسلة NGTC روابط الصمامات لحماية معدات أشباه الموصلات قابلة للتطبيق على أنظمة التيار المتردد. الفولتية المقدرة هي 400V و 690V و 1000V ، والتيار المقنن هو 10A ~ 800A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 49

aR Fuse links 50

هل يمكن للصمامات توفير حماية الزائد في جميع الدوائر؟

تم تصميم الصمامات لتوفير حماية الزائد في العديد من أنواع الدوائر ، ولكنها قد لا تكون مناسبة لجميع الدوائر أو التطبيقات.

تشير الحماية من الحمل الزائد إلى قدرة جهاز الحماية ، مثل الصمامات ، على مقاطعة تدفق التيار عندما يتجاوز مستوى معينًا محددًا مسبقًا لفترة معينة من الزمن.

فيما يلي بعض الاعتبارات المتعلقة بالحماية من الحمل الزائد مع الصمامات:

1. خصائص الوقت الحالي:الصماماتيتم تصنيفها مع خصائص الوقت الحالي المحددة ، والتي تحدد وقت استجابتها للأحداث الجارية. تم تصميم الصمامات للعمل ضمن منحنى تيار زمني محدد ، مما يشير إلى مقدار الوقت الذي يستغرقه الصمامات لفتح (أي مقاطعة الدائرة) عند مستويات مختلفة من التيار الزائد.

وقد تكون لأنواع مختلفة من الصمامات خصائص مختلفة في التيار الزمني، وينبغي اختيار النوع المناسب من الصمامات استنادا إلى المتطلبات المحددة للدائرة والمعدات الخاضعة للحماية. بالنسبة لبعض الدوائر ، قد لا تكون خصائص التيار الزمني للصمامات مناسبة لتوفير حماية كافية من الحمل الزائد.

2.Inrush Current: Inrush Current هو تيار أولي مرتفع يتدفق عبر دائرة عندما يتم تشغيل المعدات الكهربائية أو تنشيطها.

يمكن أن تحتوي بعض الأجهزة الكهربائية ، مثل المحركات والمحولات والمكثفات ، على تيارات اندفاع عالية تتجاوز تيار التشغيل العادي للدائرة. قد تحتاج الصمامات إلى اختيارها أو تنسيقها بعناية للسماح بتيارات الاندفاع دون تعثر كاذب بسبب أحداث التيار الزائد المؤقتة.

3. الحساسية للظروف المحيطة: يمكن أن تكون الصمامات حساسة للظروف المحيطة مثل درجة الحرارة والرطوبة ، والتي يمكن أن تؤثر على أدائها. قد يكون لبعض أنواع الصمامات ، مثل الصمامات الحرارية ، تصنيفات محددة لدرجة الحرارة أو قيود على الرطوبة تحتاج إلى أخذها في الاعتبار عند اختيارها للحماية من الحمل الزائد في بعض البيئات.

4. خصائص التحميل: يمكن أن يؤثر نوع الحمل المحمي أيضًا على ملاءمة الصمامات لحماية الحمل الزائد. قد يكون لأنواع معينة من الأحمال ، مثل الأحمال الاستقرائية (على سبيل المثال ، المحركات) أو الأحمال بالسعة ، خصائص فريدة تحتاج إلى أخذها في الاعتبار عند اختيار الصمامات للحماية من الحمل الزائد.

على سبيل المثال ، يمكن للأحمال الاستقرائية أن تولد تيارات عابرة عالية أثناء بدء تشغيل المحرك أو إيقافه ، مما قد يتطلب اعتبارات خاصة في اختيار الصمامات أو التنسيق.

5. متطلبات الدائرة: يجب أن تؤخذ المتطلبات المحددة للدائرة المحمية ، مثل مستوى الجهد ، ومستويات تيار الخطأ ، وتنسيق النظام ، في الاعتبار عند اختيار الصمامات لحماية الحمل الزائد.

قد يكون التنسيق مع أجهزة الحماية الأخرى ، مثل قواطع الدوائر أو الصمامات الأخرى في نفس الدائرة ، ضروريًا لضمان الحماية المناسبة من الحمل الزائد والتنسيق الانتقائي.

في بعض الحالات ، قد تكون أنواع أخرى من أجهزة الحماية ، مثل قواطع الدوائر المصغرة (MCBs) ، أكثر ملاءمة لتوفير الحماية من الحمل الزائد في دوائر معينة ، اعتمادًا على المتطلبات المحددة للدائرة والمعدات التي يتم حمايتها.

تم تصميم MCBS للرحلة تلقائيًا عند حدوث حدث التيار الزائد ، مما يوفر حماية مماثلة للصمامات ولكن بخصائص وميزات مختلفة. من المهم التشاور مع مهندس أو كهربائي مؤهل لتحديد جهاز الحماية الأنسب لدائرة معينة بناءً على متطلباتها وظروفها المحددة.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

AC عازل التبديل

HH15 سلسلة فاصل مجموعة الصمامات و فاصل 125A-2500A

سلسلة HH15

مجموعة الصمامات disconnector و disconnector

Disconnector fuse-1

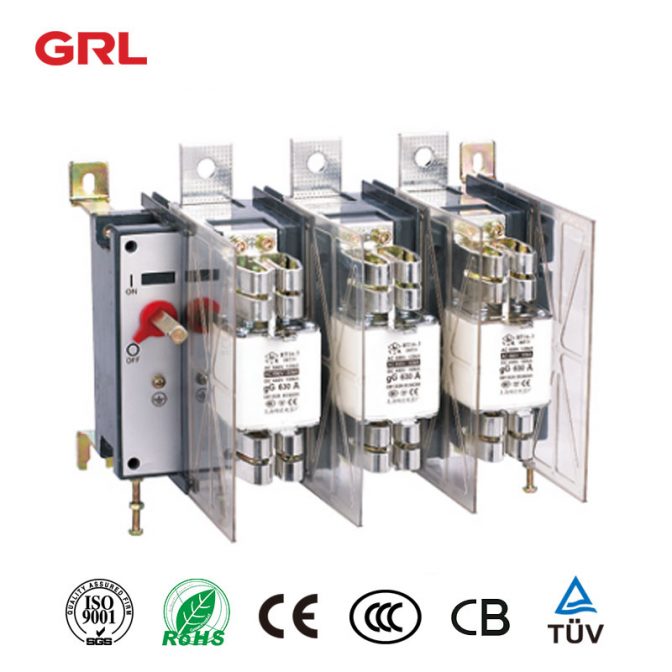

Disconnector فيوز نظرة عامة على المنتج

وتشمل سلسلة HH15 فصل التبديل مجموعة الصمامات وفصل التبديل (يشار إليها فيما يلي باسم التبديل) سلسلة QSA، سلسلة QA وسلسلة QP، والتي تنطبق أساسا على دوائر التوزيع والدوائر الحركية مع ارتفاع التيار ماس كهربائى، كما التبديل الرئيسي أو التبديل الرئيسي تعمل بشكل غير منتظم باليد. يمكن استخدام مفاتيح سلسلة QSA لحماية الدائرة القصيرة.

يتوافق المفتاح مع معايير GB / T 14048.3 و IEC60947-3 ويستخدم على نطاق واسع في مجموعات كاملة منخفضة الجهد من نوع الدرج العالي.

فصل الصمامات ظروف العمل والتركيب العادية

ويجب ألا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية، وألا تقل عن -5 درجة مئوية، وألا يتجاوز متوسط درجة الحرارة في غضون 24 ساعة +35 درجة مئوية.

يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.

وعندما تكون درجة حرارة الهواء المحيط +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50 في المائة. وفي درجة حرارة أقل، يسمح بزيادة الرطوبة النسبية، على سبيل المثال، بنسبة 90 في المائة عند درجة حرارة 20 درجة مئوية. وتتخذ تدابير خاصة للتكثيف الناجم أحيانا عن تغير درجة الحرارة.

مستوى التلوث في البيئة المحيطة هو 3 أقطاب.

يجب تثبيت المفتاح في مكان دون اهتزاز كبير واهتزاز صدمة وغزو المطر والثلوج. وفي الوقت نفسه، يجب أن يكون موقع التركيب خالياً من الوسائط الخطرة المتفجرة، وأن تكون الوسائط خالية من الغاز والغبار الكافيين لتآكل المعادن وتلف العزل.

الخصائص الهيكلية

يعتمد المفتاح على وضع تشغيل الدوران الأمامي ، والذي يتكون من آلية التشغيل ، ونظام الاتصال ، والمقبض ، إلخ.

يعتمد المفتاح هيكلًا مغلقًا تمامًا ويتم تشغيله عن طريق تخزين الطاقة الربيعية. سرعة الإغلاق والكسر للمفتاح مستقلة عن سرعة عمل المشغل ، وذلك لضمان سلامة المشغلين والمعدات.

التبديل هو نظام اتصال مع أداء فريد من نوعه. يتم تشكيل نظام الاتصال المتحرك مباشرة من شريط النحاس الأحمر. قطعة الاتصال المتحركة هي من هيكل الجسر ولها وظيفة التكيف التلقائي ، بحيث يمكن أن تضمن بشكل فعال اتصال الخط عند الاتصال الثابت ، وبالتالي ضمان استقرار ارتفاع درجة حرارة المنتج.

يمكن تثبيت مقبض التشغيل على باب خزانة التبديل. عندما يتم إغلاق باب الخزانة ، يتناسب المقبض مع رافعة التشغيل للمفتاح. عندما يكون المفتاح في الموضع المغلق ، يتم تشابك المقبض مع باب الخزانة لمنع فتح باب الخزانة.

تم تجهيز المفتاح أيضًا بعمود تمديد ، ويمكن تخصيص الطول الخاص بشكل منفصل.

اقرأ عن ما هو المعزل التبديلماذا؟

Disconnector fuse-2

Disconnector فيوز المعلمات التقنية الرئيسية

HH15 (QSA) –/–
المواصفات

البريد الإلكتروني: [email protected]

125

 البريد الإلكتروني: [email protected]

160

 البريد الإلكتروني: [email protected]

250

 البريد الإلكتروني: [email protected]

٤٠٠

 البريد الإلكتروني: [email protected]

٦٠٣

 البريد الإلكتروني: [email protected]

٨٠٠

 البريد الإلكتروني: [email protected]

ألف

البريد الإلكتروني: [email protected]

٥٠٥٠
عدد الأقطاب الرئيسية

3،3N، 4

 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4

3،3N، 4
تصنيف العزل الجهد Uأولا

م ع: م خ م:

 ألف ألف ألف ألف ألف ألف ألف ألف
تصنيف دفعة تحمل الجهد Uimp

ك.ف

 12 12 12 12 12 12 12

12
تصنيفها العمل الجهد UE

م ع: م خ م:

 ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت

٤١٥/٦٩٠ فولت
وافق التدفئة الحالية

(أ)

 125 160 250 ٤٠٠ ٦٠٣ ٨٠٠ ألف

٥٠٥٠
تصنيف العمل الحالي

(أ)

 125/ 100 160/ 100 250/ 200 ٤٠٠٣١٥ ٦٠٣٥٠٠ ٨٠٠٥٠٠ ألف٨٠٠/٨٠٠

٥٠٥٠/ 1000
تصنيف الحد من ماس كهربائى الحالي

كا

 100/50 100/50 100/50 100/50 100/50 100/50 100/50 100/50
الحياة الميكانيكية

الوقت

 ١٥ ألف ١٢٠٠٠ ١٢٠٠٠ ١٢٠٠٠ ثلاثة آلاف ثلاثة آلاف ألف

ألف
الحياة الكهربائية

الوقت

 ألف 300 300 300 200 150 ١٠٠

١٠٠
حجم الصمامات

س

 00 00 1 ف-3 2 ف-4 3 ف-3 3 ف-3 RSO (RS3)-1250

4 خ ع (رأ)
عزم التشغيل

ن.م.م

 ٥-٥ 16 16 16 30 30 38

38
التيار الحراري المتفق عليه للاتصال المساعدسإيث 400V، AC-15A

4 خ ع (رأ)

 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ)

4 خ ع (رأ)
HH15 (QA) –/–
المواصفات

البريد الإلكتروني: [email protected]

125

 البريد الإلكتروني: [email protected]

160

 البريد الإلكتروني: [email protected]

200

 البريد الإلكتروني: [email protected]

٤٠٠

 البريد الإلكتروني: [email protected]

٦٠٣

 البريد الإلكتروني: [email protected]

ألف

 البريد الإلكتروني: [email protected]

1 ف-3250

البريد الإلكتروني: [email protected]

١٦٠٠
عدد الأقطاب الرئيسية

3،3N، 4

 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4
تصنيف العزل الجهد UI

م ع: م خ م:

 ألف ألف ألف ألف ألف ألف ألف

ألف
تصنيف دفعة تحمل الجهد Uimp

ك.ف

 12 12 12 12 12 12 12 12
تصنيفها العمل الجهد UE

م ع: م خ م:

 ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت

٤١٥/٦٩٠ فولت
وافق التدفئة الحالية

(أ)

 125 160 2 ف-400 ٤٠٠ ٦٠٣ ألف 1 ف-3250

1 ف-3600
تصنيف العمل الحالي: AC-23B

(أ)

 12 160 2 ف-4٠٠/١٦٠ ٤٠٠ ٦٠/٦٠/4 خ ع (رأ)00 1000/630 1250/1000

1 ف-3٦٠٠/ألف
تصنيف قصير الوقت تحمل الحالي ICW

كا / 1S

 5 خ ع (رأ) 5 خ ع (رأ) 5 خ ع (رأ) ١٢-٦ ١٢-٦ 25 50

50
الحياة الميكانيكية

الوقت

 ١٥ ألف 1 ف-35 خ ع (رأ)ألف ١٢٠٠٠ 3000 ثلاثة آلاف ثلاثة آلاف ألف

ألف
الحياة الكهربائية

الوقت

 ألف (10)00 (10)00 300 3 ف-300 150 ١٠٠

١٠٠
عزم التشغيل

ن.م.م

 ٥-٥ ٥-٥ ٥-٥ 16 16 30 38

38
التيار الحراري المتفق عليه للاتصال المساعدإيث 400V، AC-15A

4 خ ع (رأ)

 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ)

4 خ ع (رأ)
HH15 (QP) –/–
المواصفات

البريد الإلكتروني: [email protected]

250

 البريد الإلكتروني: [email protected]

٤٠٠

 البريد الإلكتروني: [email protected]

٦٠٣

 البريد الإلكتروني: [email protected]

ألف

 البريد الإلكتروني: [email protected]

٥٠٥٠

 البريد الإلكتروني: [email protected]

1 ف-36 خ ع (رأ)00

 البريد الإلكتروني: [email protected]

200صفر

البريد الإلكتروني: [email protected]

2500
عدد الأقطاب الرئيسية

3،3N، 4

 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4 3،3N، 4

3،3N، 4
تصنيف العزل الجهد UI

م ع: م خ م:

 ألف ألف ألف ألف ألف ألف ألف

ألف
تصنيف دفعة تحمل الجهد Uimp

ك.ف

 12 12 12 12 12 12 12

12
تصنيفها العمل الجهد UE

م ع: م خ م:

 ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت ٤١٥/٦٩٠ فولت

٤١٥/٦٩٠ فولت
وافق التدفئة الحالية

(أ)

 250 ٤٠٠ ٦٠٣ ألف ٥٠٥٠ ١٦٠٠ عام 2000

٢٥٠٠
تصنيف العمل الحالينموذج: 690V: ac-21 ف-3باء

(أ)

 250 ٤٠٠ ٦٠٣ ألف ٥٠٥٠ ١٦٠٠ عام 2000

٢٥٠٠
تصنيف العمل الحالي415V: AC-22 ف-4باء

(أ)

 250 ٤٠٠ ٦٠٣ ألف ٥٠٥٠ ١٦٠٠ عام 2000

٢٥٠٠
تصنيف قصير الوقت تحمل ICW الحالي

كا / 1S

 8 2 ف-45 خ ع (رأ) 2 ف-45 خ ع (رأ) 25 50 50 60

60
الحياة الميكانيكية

الوقت

 ١٥ ألف ١٥ ألف ١٢٠٠٠ 12ألف ثلاثة آلاف ثلاثة آلاف 500

عام 2000
الحياة الكهربائية

الوقت

 ألف ألف 200 150 ١٠٠ ١٠٠ ١٠٠

١٠٠
عزم التشغيل

ن.م.م

 16 16 16 30 38 38 38

38
التيار الحراري المتفق عليه للاتصال المساعدإيث 400V، AC-15A

4 خ ع (رأ)

 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ) 4 خ ع (رأ)

4 خ ع (رأ)

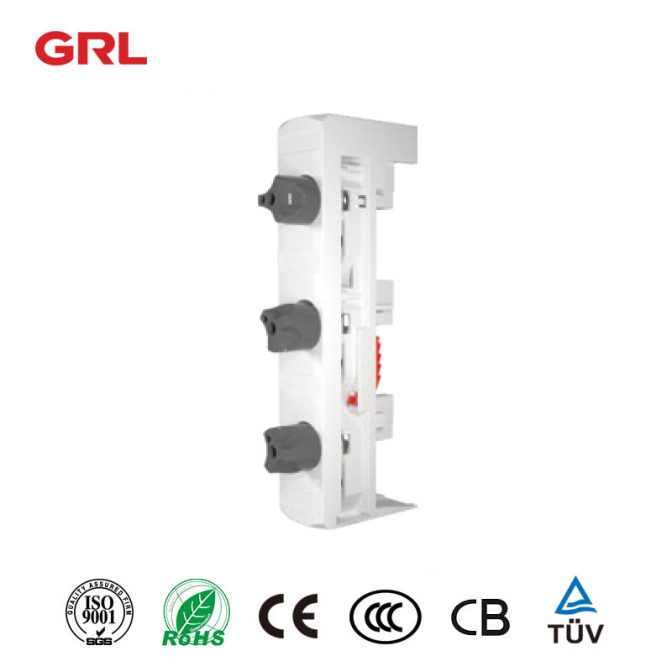

الخطوط العريضة وأبعاد التثبيت لمجموعة الصمامات disconnector سلسلة HH15 (QSA)

Disconnector fuse-3

Disconnector fuse-4

Disconnector fuse-5

Disconnector fuse-6

Disconnector fuse-6

Disconnector fuse-7

Disconnector fuse-8

Disconnector fuse-9

Disconnector fuse-10

Disconnector fuse-11

Disconnector fuse-12

Disconnector fuse-13

Disconnector fuse-14

Disconnector fuse-15

Disconnector fuse-16

Disconnector fuse-17

أبعاد تركيب الصمامات Disconnector من موصلات سلسلة HH15 (QA)

Disconnector fuse-18

Disconnector fuse-19

Disconnector fuse-20

Disconnector fuse-21

Disconnector fuse-22

Disconnector fuse-23

أبعاد تركيب موصلات سلسلة HH15 (QP)

Disconnector fuse-24

Disconnector fuse-25

Disconnector fuse-26

Disconnector fuse-27

Disconnector fuse-28

حجم فتح لوحة

Disconnector fuse-29

تعليمات الطلب

يجب أن تشير وحدة الطلب إلى شكل وخصائص المفتاح ، ومستوى الجهد ، والمستوى الحالي ، وعدد الأعمدة ، ووضع التشغيل والكمية ، وما إلى ذلك لأوامر خاصة ، يرجى الرجوع إلى قسمنا الفني Disconnector Fuse Disconnector Fuse
على سبيل المثال:
HH15 (QSA) -125 / 3 400V الصمامات الحالية 100A 10 مجموعات
HH15 (QA) -200/3 380V 10 مجموعات
HH15 (QP) -2000/32 380V 10 مجموعات

المعزل التبديل أو إيقاف التشغيل

فهم وظيفة مفتاح العزل

ويجب اتخاذ الترتيبات اللازمة لعزل إمدادات الطاقة لأغراض الصيانة أو الإصلاح أو الاستخدام في حالات الطوارئ. هذا هو المكان الذي يأتي فيه مفتاح العزلة في اللعب. في هذه المقالة ، سنلقي نظرة فاحصة على الغرض من مفاتيح قطع الاتصال وأعمالها.

&nbsp؛

ما هو مفتاح العزل؟

يعد مفتاح العزل ، المعروف أيضًا باسم مفتاح قطع الاتصال أو مفتاح المعزل ، جزءًا مهمًا من الدائرة الكهربائية. وظيفتها الرئيسية هي التأكد من أن الدائرة أو الجهاز معزول تمامًا عن مصدر الطاقة الخاص به.

&nbsp؛

كيف يعمل مفتاح العزل؟

تعمل مفاتيح العزل عن طريق فصل الدائرة فعليًا عن مصدر الطاقة. إنه يوفر بشكل أساسي انقطاعًا في الاستمرارية الكهربائية ، مما يمنع تدفق التيار الكهربائي. وهذا يضمن عدم نقل أي تيار إلى الدائرة أو المعدات التي تحتاج إلى إصلاح.

&nbsp؛

الملامح الرئيسية لمفاتيح العزل:

واحد.التشغيل اليدوي:عادة ما يتم تشغيل مفاتيح العزل يدويًا. هذا يعني أنه يجب على الشخص تنشيط المفتاح يدويًا لقطع الطاقة.

-إثنانالعزلة المرئية:تم تصميم مفتاح العزل لعرض حالته بوضوح. هذا يضمن أن أي شخص قريب يمكنه بسهولة تحديد ما إذا كانت الدائرة معزولة.

▁3 .آلية الحجب:تم تجهيز العديد من مفاتيح العزل بآلية حظر. وهذا يسمح للموظفين المصرح لهم بقفل المفتاح في وضع الإيقاف ، مما يمنع إعادة تنشيط الدائرة العرضية أو غير المصرح بها.

▁4 .أقطاب متعددة:تحتوي بعض مفاتيح قطع الاتصال على أقطاب متعددة ، مما يعني أنها يمكن أن تفصل مصادر متعددة للطاقة في نفس الوقت. تثبت هذه الميزة أنها مفيدة بشكل خاص في الأنظمة الكهربائية المعقدة.

&nbsp؛

سيناريوهات التطبيق من عزل التبديل:

&nbsp؛

تستخدم مفاتيح العزل على نطاق واسع في مختلف الصناعات والأماكن ، بما في ذلك:

واحد.المنشآت الصناعية: عزل مفاتيحمهمة جدا في البيئات الصناعية حيث توجد آلات كبيرة ومعدات الجهد العالي.

-إثنانالمباني التجارية:في المباني التجارية ، يتم استخدام مفاتيح العزل لعزل الطاقة إلى مناطق أو معدات محددة لضمان سلامة موظفي الصيانة.

▁3 .البيئة السكنية:تستخدم مفاتيح العزل في المنازل لقطع الطاقة عن دائرة معينة أثناء الإصلاحات أو التجديدات.

▁4 .حالات الطوارئ:في حالة حدوث حالة طوارئ مثل حريق أو عطل كهربائي ، توفر مفاتيح العزل طريقة سريعة وفعالة لقطع الطاقة عن المنطقة المصابة.

بشكل عام ، تعد مفاتيح العزل أجهزة أمان أساسية في مجال الهندسة الكهربائية. والغرض الرئيسي منه هو عزل الدائرة أو المعدات عن إمدادات الطاقة الخاصة بها لضمان سلامة موظفي الصيانة والمعدات أثناء الصيانة أو حالات الطوارئ.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة التبديل المعزل المنتج & GT ؛ & GT ؛

Busbar المشبك,نظام Busbar 100mm

مغلفة، النحاس Busbar، تثبيت المشبك

تعتبر قضبان الحافلات الرقائقية خيارًا ممتازًا للتطبيقات عالية التيار نظرًا لقدرتها على توزيع الكهرباء بالتساوي. بفضل تصفيحها ، يتم ربط طبقات متعددة من المعدن معًا بإحكام. هذا يخلق منتجًا قويًا يمكنه تحمل الاستخدام الكثيف.

تعتبر قضبان النحاس خيارًا رائعًا للموصلات الكهربائية لأن لديها موصلية عالية. وهذا يؤدي إلى زيادة القدرة الاستيعابية الحالية ومقاومة أقل مقارنة بالموصلات الصلبة.

FC Flexibar المشبك

مغلفة

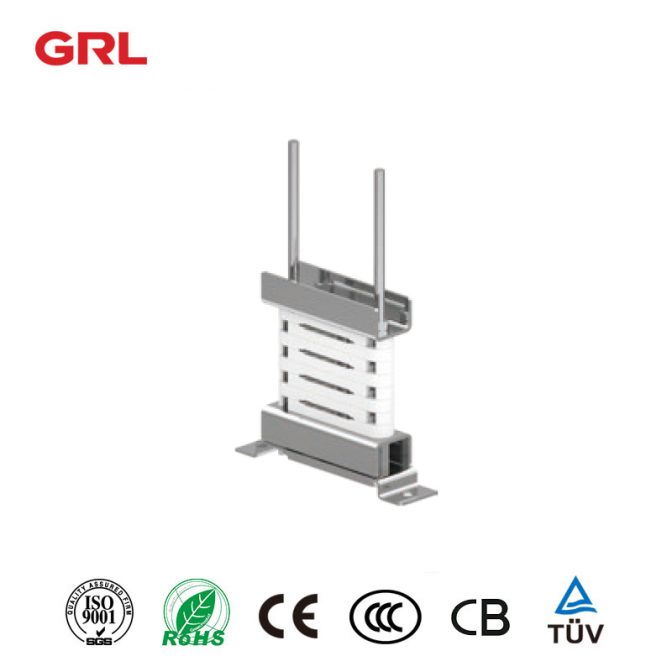

النحاس بسبار

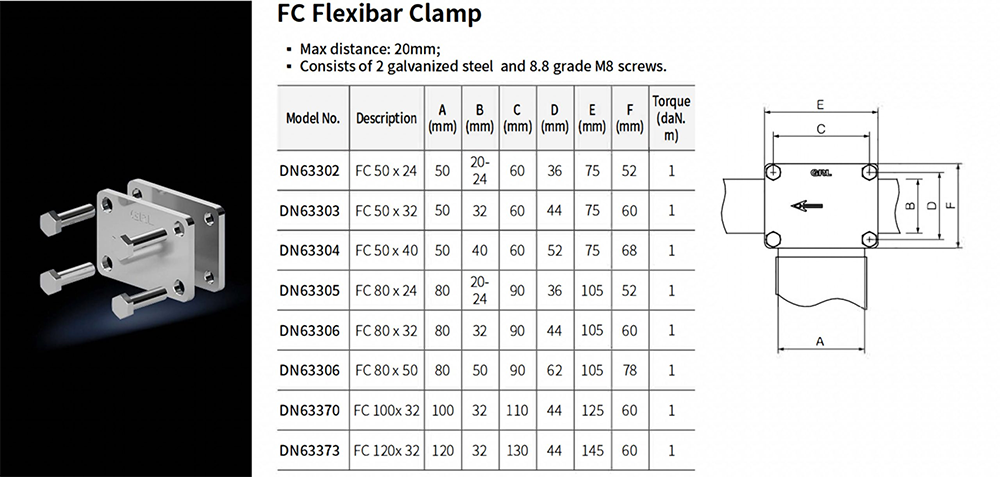

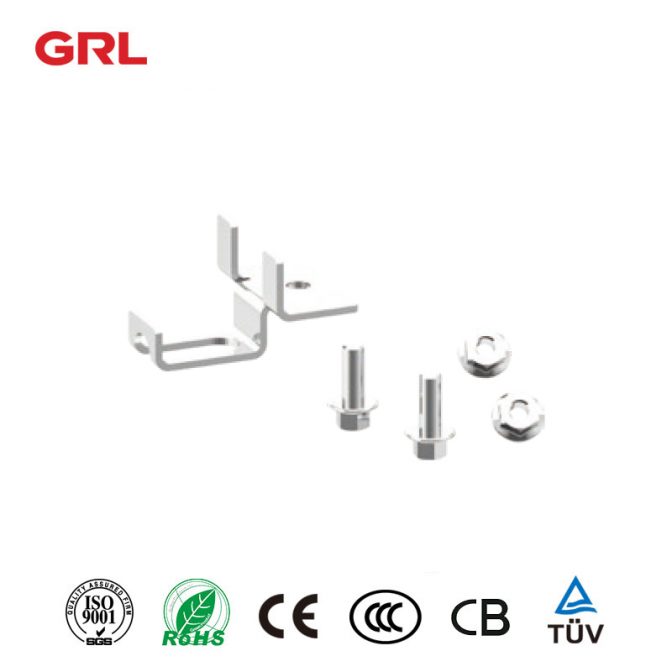

يتكون من 2 الصلب المجلفن و 8.8 درجة مسامير M8

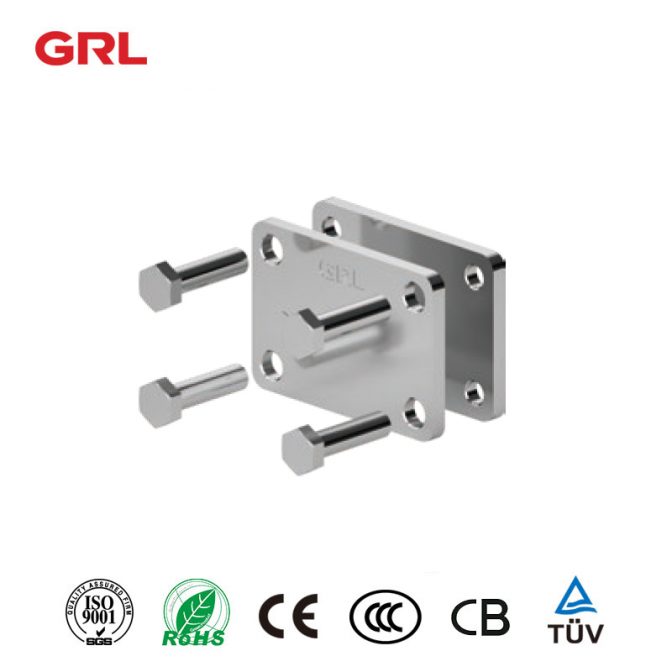

FC Flexibar Clamp

BC مضلع الصلب بسبار المشبك

تثبيت المشبك

مغلفة

النحاس بسبار

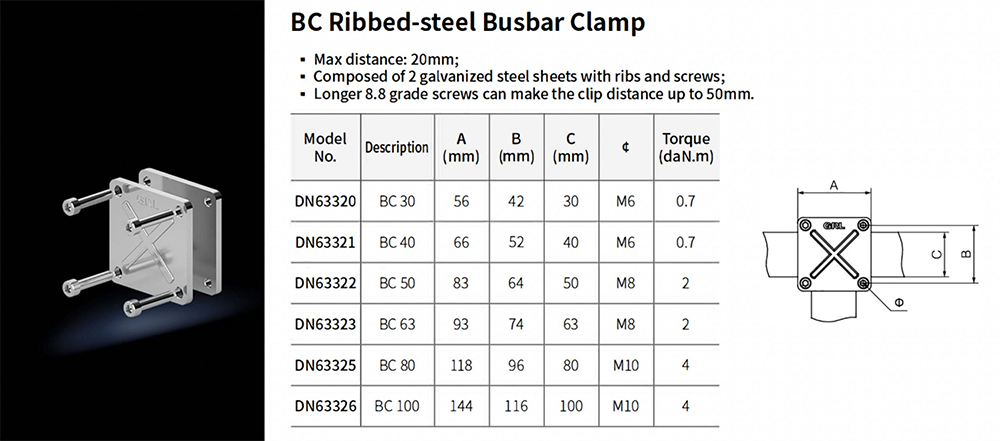

تتألف من 2 صفائح فولاذية مجلفنة مع مسامير ومسامير ، يمكن أن تجعل مسامير الصف 8.8 الأطول مسافة المقطع تصل إلى 50 مم

BC Ribbed-steel Busbar Clamp

HCBC عالية الحالية بسبار المشبك

تثبيت المشبك

مغلفة

النحاس بسبار

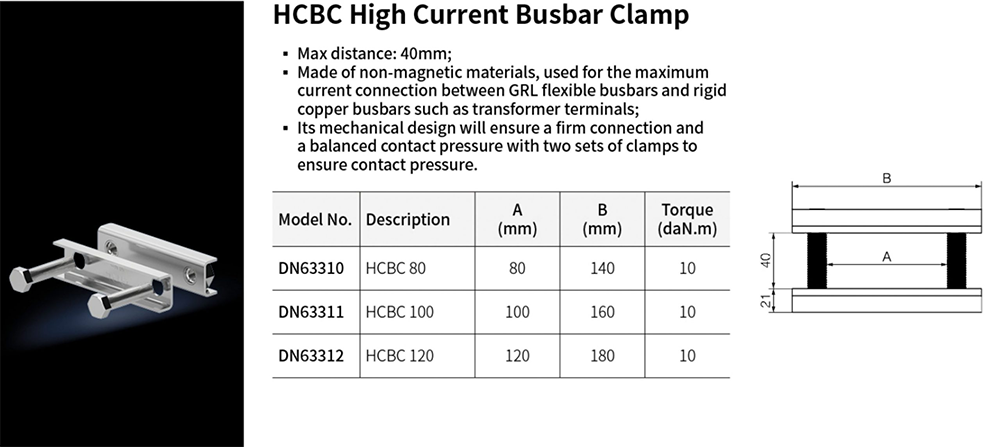

مصنوعة من مواد غير مغناطيسية ، وتستخدم لأقصى اتصال حالي بين قضبان GRL المرنة وبارات النحاس الصلبة مثل محطات المحولات

HCBC High Current Busbar Clamp

وتستخدم مقاطع الاحتفاظ لربط المكونات الكهربائية إلى قضبان النحاس. القضبان النحاسية المغلفة ومقاطع الاحتفاظ هي مكونات أساسية في العديد من الأنظمة الكهربائية. يعتبر هذا المشبك النحاسي الرقائقي مثاليًا لتوصيل قضبان النحاس الصلبة بمحطات المحولات. مسامير الفئة 8.8 M8 تجعلها خيارًا دائمًا وموثوقًا به لأقصى قدر من الاتصالات الحالية.

تعتبر مقاطع الاحتفاظ بالنحاس الرقائقي مثالية للتطبيقات التي يتم فيها إجراء اتصالات تيار عالية بين قضبان النحاس الصلبة مثل قضبان busbars المرنة GRL ومحطات المحولات.

نظام Busbar 60MM,Busbar المشبك

مرنة، Busbar كليب تثبيت

مرنة بسبار المشبك لاعبا اساسيا هو منتج فريد من نوعه. وهو يوفر حلاً للمهندسين الكهربائيين الذين يرغبون في تأمين قضبان الحافلات في مجموعة متنوعة من البيئات. مصنوعة من مواد متينة ومرنة ، يمكن أن يكون حجم هذا المنتج بسهولة ، مما يجعله مثاليًا لمجموعة متنوعة من التطبيقات.

بالإضافة إلى ذلك ، يمكن استخدام تركيبات المشبك بسبار في كل من البيئات الداخلية والخارجية ، مما يجعلها منتجًا متعدد الاستخدامات لمجموعة متنوعة من المشاريع.

نموذج: DN62337

مرن

بسبار كليب تحديد

40-63 ملم

1،115 كيلوجرام

DN62337 Flexible Busbar Clip Fixing

نموذج: DN62338

مرن

بسبار تثبيت كليب

80-100 مم

١.٦١٣ كيلوجرام

DN62338 Flexible Busbar Clip Fixing

نموذج: DN62355

مرن

بسبار تثبيت كليب

24mm ماكس

0.028 كيلوجرام

DN62355 Flexible Busbar Clip Fixing

نموذج: DN62356

مرن

بسبار تثبيت كليب

32mm ماكس

0.042 كيلوجرام

DN62356 Flexible Busbar Clip Fixing

نموذج: DN62357

مرن

بسبار تثبيت كليب

40-63 ملم

0.167 كجم

DN62357 Flexible Busbar Clip Fixing

نموذج: DN62358

مرن

بسبار تثبيت كليب

80-100 مم

0.283 كجم

DN62358 Flexible Busbar Clip Fixing

نموذج: DN62359

مرن

بسبار تثبيت كليب

15.5-120 مم

٢,٣ كجم

DN62359 Flexible Busbar Clip Fixing

مصنوعة من الفولاذ المقاوم للصدأ 304 والبولي أميد ، مما يجعلها دائمة ومقاومة للاهتراء. تأثير العزل الحراري جيدة وسهلة التركيب.

بالإضافة إلى ذلك ، يدعم المنتج ما يصل إلى 8 موصلات متوازية ، مما يجعل من السهل تثبيته والمساعدة في ضمان التباعد الكافي للتبريد الأمثل. انها مناسبة لنظام بسبار 60mm. إذا كان لديك أي أسئلة ، فيرجى الاتصال بنا على [email protected].

قاعدة الصمامات,نظام Busbar 60MM,فيوز قطع التبديل

16A-63A, Busbar Fuse Box Base, D Type

16A-63A ، D-Type busbar fuse Block Base ، هو خيار موثوق وبأسعار معقولة لأولئك الذين يحتاجون إلى كتلة فتيل بسبار. يتم استخدامه لحماية الدائرة في حالة الحمل الزائد أو ماس كهربائى.

تم تصميم صندوق الصمامات هذا لسهولة التركيب والصيانة. هذا المنتج مصنوع من مواد عالية الجودة ودائم. كما أنه من السهل تثبيته ويأتي مع جميع الأجهزة اللازمة.

نموذج: DN56235

بسبار الصمامات مربع

د نوع

قاعدة الصمامات

16A

400VAC / 250VDC

حجم الصمامات D01

DNTF5-D01 16A-63A Busbar Fuse Box Base D Type

نموذج: DN56236

قاعدة بسبار فوسي

د نوع

63A 400VAC / 250VDC

حجم الصمامات D02

DN56236 16A-63A Busbar Fuse Box Base D Type

نموذج: DN56246

قاعدة بسبار فوسي

د نوع

25A

500VAC / 500VDC

حجم الصمامات D II

DN56246 16A-63A Busbar Fuse Box Base D Type

نموذج: DN56247

قاعدة بسبار فوسي

د نوع

63A

500VAC / 500VDC

حجم الصمامات D III

DN56247 16A-63A Busbar Fuse Box Base D Type

هذا 16A-63A قاعدة مربع الصمامات بسبار هو عنصر أساسي في أي نظام 60 بسبار. الصندوق مصنوع من غلاف بلاستيكي متين ويتضمن مجموعة من البراغي والمكسرات لسهولة التركيب.

التيار المقنن هو 16A ، 25A ، 63A على التوالي ، يمكن أن يتحمل تيار النبض 6kV ، وقدرة كسر الصمامات هي 50KA. إذا كان لديك أي أسئلة حول منتجاتنا ، فلا تتردد في الاتصال بنا على [email protected].
