اكسسوارات التأريض

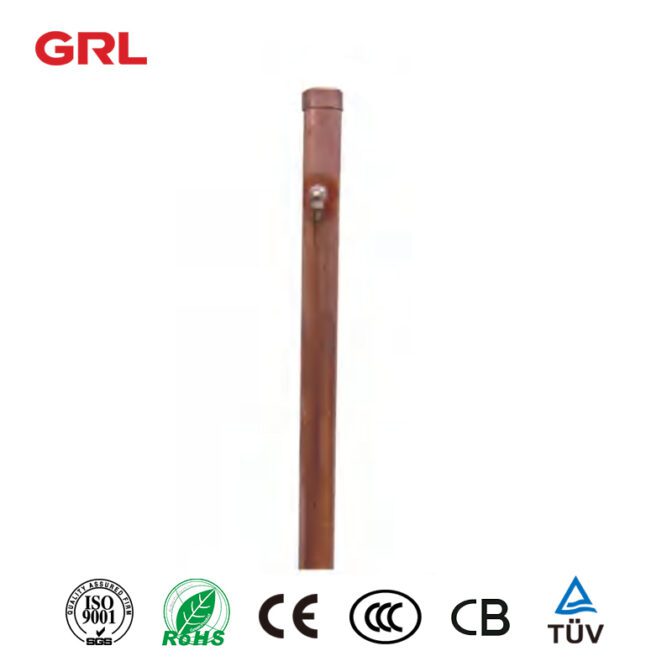

حماية البرق كهربائيا كيميائية الأرض قضبان

حماية الصواعق كهربائيا Chemicallon قضبان الأرض

مقدمة المنتج

توفر قضبان الأرض الكيميائية أرضية مقاومة منخفضة لتبديد تيارات الصواعق والخطأ الكهربائية بشكل فعال ، وقضيب الأرض الكيميائي مثالي للتركيب في المواقع التي توجد فيها قيود.

خصائص

يحتوي قضيب الأرض الكيميائي على خليط بلوري غني بجون عندما يتم تشغيله بواسطة رطوبة الهواء المتأصلة ، سيبدأ إطلاق الأيونات الحرة في التربة.

هذه التغذية المستمرة للرطوبة والأيونات الحرة إلى التربة المحيطة ستضمن بقاء الزيت في حالة موصلة للغاية وبالتالي تحقيق مقاومة منخفضة موثوقة للأرض.

2. يتم تصنيع الجسم الرئيسي لقضيب الأرض الكيميائي من أنابيب سبائك النحاس عالية المقاومة للتآكل لضمان أقصى قدر من الموصلية وعمر الخدمة المطول. حماية الإضاءة

3. التصميم الخاص للتربة إلى واجهة القضيب يتوسع ويتعاقد مع التربة وفقًا للظروف الجوية والتقلبات البيئية المحيطة.

وهذا يتيح للقضيب الحفاظ على اتصال مع التربة المحيطة وضمان مستوى الرطوبة المناسب بغض النظر عن التقلبات في الطقس أو الحالة البيئية.

4. قضيب الأرض الكيميائية مثالية لمواقع مقاومة التربة العالية والمباني الكثيفة لتأثيرها التأريضي الجيد ، مساحة قليلة مشغولة ، مواد فعالة وخالية من التلوث البيئي. حماية الإضاءة

المعايير الفنية الرئيسية

علامة تجارية: PartNo الحجم
(مم)		 المادة الدافع الحالي R قيمة ph
س س س س س
نموذج: SMD-5015 Φ50×1500 نحاس ≤1 7 ± 0.5
سمد-5030T Φ50×3000 نحاس ≤1 7 ± 0.5
سمد-5515 Φ55×1500 نحاس ≤1 7 ± 0.5
سمد-5530 Φ55×3000 نحاس ≤1 7 ± 0.5
نموذج: SMD-6015 Φ60×1500 نحاس ≤1 7 ± 0.5
نموذج: SMD-6030 Φ60×3000 نحاس ≤1 7 ± 0.5
سمد-5015T Φ50×1500 النحاس بورد ≤1 7 ± 0.5
سمد-5030T Φ50×3000 النحاس بورد ≤1 7 ± 0.5

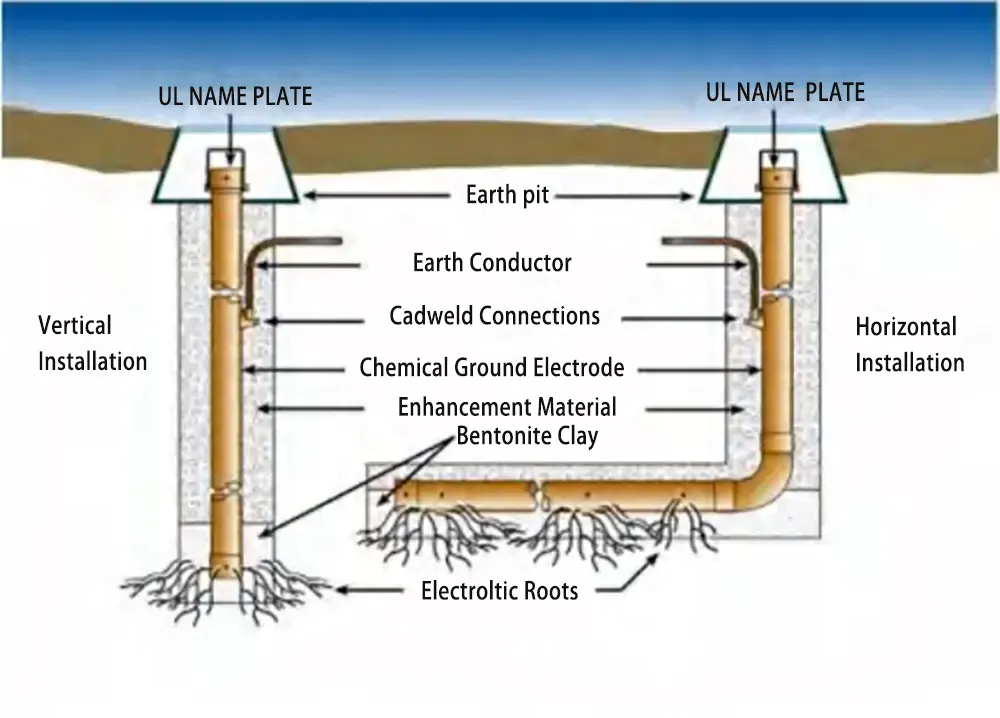

مخطط تركيب المنتج

Lightning protection

انقر للعرض

grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة

اكسسوارات التأريض المنتج & GT ؛ & GT ؛

اكسسوارات التأريض

النحاس يرتدي غير المغناطيسي الفولاذ المقاوم للصدأ قضبان الأرض

النحاس كلاد غير المغناطيسي الفولاذ المقاوم للصدأ قضبان جرود

علامة تجارية: PartNo ( رود ديا ) طول سمك أنبوب النحاس
س س س س
نموذج: CCR-1212 12.5 مم 1200 مم ≥1.5 مم
نموذج: CCR-1312 13 مم 1200 مم
CCR-1412 14 مم 1200 مم
CCR-1415 14 مم نموذج: 1500mm
نموذج: CCR-1615 16 مم نموذج: 1500mm
CCR-1715 17.2 مم نموذج: 1500mm

Non Magnetic

مصنوعة من النحاس قضبان الأرض claded من 99.9 ٪ أنبوب النحاس كهربائيا نقية والفولاذ المقاوم للصدأ غير المغناطيسي.

هذا المنتج clated سمك النحاس أكثر من 1.5mm ، وبالتالي فإن الأداء الجيد موصل مقاومة منخفضة ، ويمكن أن تكون مماثلة لقضيب الأرض النحاس النقي.

رئيس القيادة

الجزء رقم طول (مم) موضوع ضياء (مم) المادة
س س س س
DH16 38 (10) صلب صلب
د.إ. 20 41 (10) صلب صلب

مصنوعة رؤساء القيادة من الصلب تصلب وخفف. ويستخدم حماية الخيط الداخلي والجزء العلوي من القطب الأرض عندما يجري دفعها في الأرض. غير المغناطيسية

اقتران دويل

الجزء رقم طول (مم) موضوع ضياء (مم) المادة
س س س س
CD16 40 (10) الفولاذ المقاوم للصدأ
CD20 50 (10) الفولاذ المقاوم للصدأ

مصنوعة المسامير اقتران لقضبان الأرض الفولاذ المقاوم للصدأ من الفولاذ المقاوم للصدأ أو النحاس، فإنه يستخدم للانضمام إما النحاس الصلب والفولاذ المقاوم للصدأ.

القيادة سبيك

الجزء رقم طول (مم) موضوع ضياء (مم) المادة
س س س س
DS16 40 (10) الفولاذ المقاوم للصدأ
DS20 50 20 الفولاذ المقاوم للصدأ

مصنوعة مسامير القيادة من حالة الصلب تصلب. يتم استخدامه لتمكين القطب الأرضي ليتم دفعه إلى الأرض بسهولة أكبر ويوقف القطب الأرضي من التلف.

انقر للعرض

grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة

اكسسوارات التأريض المنتج & GT ؛ & GT ؛

اكسسوارات التأريض

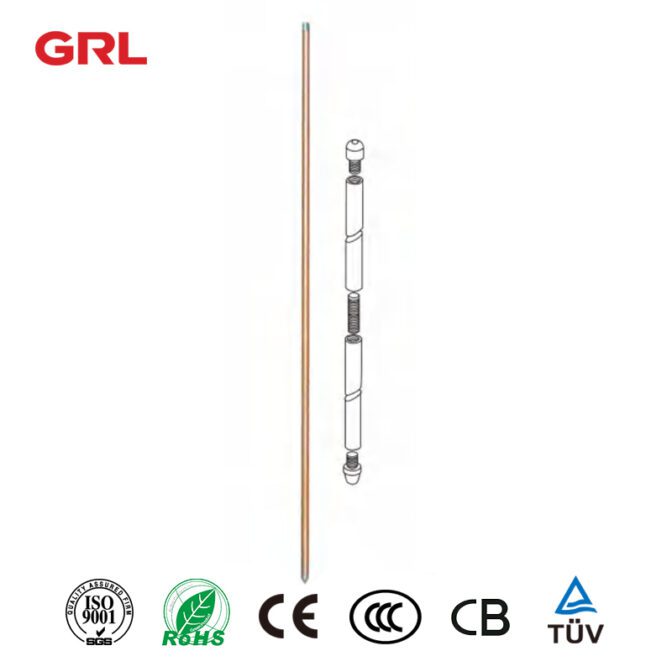

الصلبة النحاس والفولاذ المقاوم للصدأ قضبان الأرض حماية البرق التأريض الاتصال

النحاس الصلب والفولاذ المقاوم للصدأ قضبان الأرض

قضبان النحاس الصلبة

الجزء رقم قطر القطر الطول الوزن لكل منهما
س س س س
دردشةCER1212 12.7 مم 1200 مم 1.35 كجم
دردشةCER1215 12.7 مم نموذج: 1500mm 1.69 كجم
دردشةCER1412 14 مم 1200 مم 1.64 كجم
دردشةCER1415 14 مم نموذج: 1500mm 2.05 كجم
دردشةCER1512 15 مم 1200 مم 1.88 كجم
دردشةCER1515 15 مم نموذج: 1500mm 2.35 كجم
نموذج: CER1530 15 مم 3000 مم 4.70 كجم
CER2012 20 مم 1200 مم 3.34 كجم
CER2015 20 مم نموذج: 1500mm 4.18 كجم
CER2030 20 مم 3000 مم 8.36 كجم

length

مجموعة قضبان النحاس الصلبة

الجزء رقم قطر القطر الطول الوزن لكل منهما
س س س س
CER1512 طقم 15 مم 8ft (2440) مم ٣.٨٢ كجم
CER2012-كيت 20 مم 8 قدم (2440) مم 6.79 كجم

الفولاذ المقاوم للصدأ رود

الجزء رقم قطر القطر الطول الوزن لكل منهما
س س س س
دردشةSer1612 16 مم 1200 مم 1.87 كجم
دردشةSer1615 16 مم نموذج: 1500mm 2.34 كجم
دردشةSER1630 16 مم 3000 مم 4.68 كجم
SER2015 20 مم نموذج: 1500mm 3.65 كجم
SER2030 20 مم 3000 مم 7.30 كجم

طقم قضبان الفولاذ المقاوم للصدأ

الجزء رقم قطر القطر الطول الوزن لكل منهما
س س س س
SER162 كيت 16 مم 8ft (2440) مم 3.8 كجم

قضبان النحاس الصلبة

سوكون قضبان الأرض النحاسية الصلبة otfe مقاومة أكبر للتآكل. يتم استخدامها بشكل مثالي في التطبيقات التي تكون فيها ظروف التربة عدوانية للغاية ، مثل التربة ذات المحتوى العالي من الملح.

الفولاذ المقاوم للصدأ رود

تستخدم قضبان الفولاذ المقاوم للصدأ للتغلب على العديد من المشاكل الناجمة عن التآكل الكلفاني الذي يمكن أن يحدث بين معادن مختلفة مدفونة على مقربة. فرس الفولاذ المقاوم للصدأ قضبان الأرض هي مقاومة عالية للتآكل.

وتشمل مجموعات 2x 1200mm قضبان، وتد اقتران، مسمار القيادة وارتفاع لجعل 8 قدم rodConnections إلى قضبان يمكن أن يكون عن طريق المشابك الميكانيكية، والضغط.

معيار: Bs en 50164-2 ، BS7430 ، UL467

انقر للعرض

grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة

اكسسوارات التأريض المنتج & GT ؛ & GT ؛

اكسسوارات التأريض

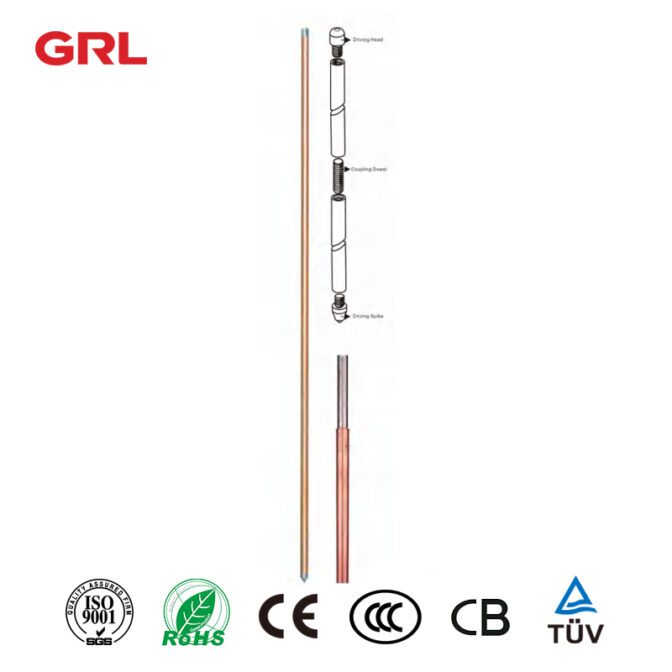

غير خيوط النحاس المستعبدين قضبان الأرض 12.7mm 16.0mm النحاس يرتدي مطلي الصلب رود الأرض

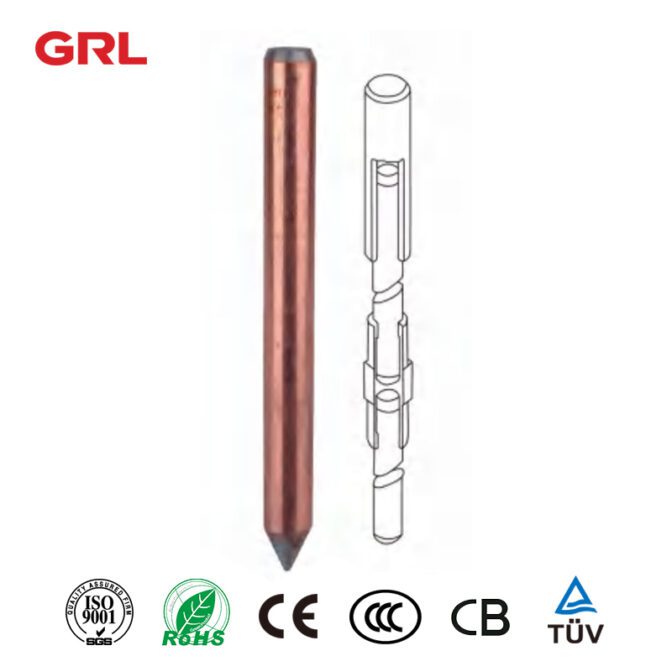

غير مترابطة النحاس المستعبدين قضبان الأرض


الجزء رقم
قطر القطر
الطول
الوزن لكل منهما
س س س س
نموذج: ER912 نموذج: 9.0mm 1200 مم 0.62 كجم
ER1212 12.7 مم 1200 مم 1.18 كجم
ER1215 12.7 مم نموذج: 1500mm 1.55 كجم
ER1218 12.7 مم إنتاجية: 1000 pcs per month 1.76 كجم
ER1224 12.7 مم 2400 مم 2.36 كجم
ER1412 14.2 مم 1200 مم 1.53 كجم
ER1415 14.2 مم نموذج: 1500mm 1.88 كجم
ER1418 14.2 مم إنتاجية: 1000 pcs per month 2.29 كجم
ER1420 14.2 مم نموذج: 2000mm ٥,٥ كجم
ER1421 14.2 مم 2100 مم 2.68 كجم
ER1424 14.2 مم 2400 مم 3.00 كجم
ER1430 14.2 مم 3000 مم 3.79 كجم
ER1612 نموذج: 16.0mm 1200 مم 1.90 كجم
ER1615 نموذج: 16.0mm نموذج: 1500mm 2.37 كجم
ER1618 نموذج: 16.0mm إنتاجية: 1000 pcs per month 2.84 كجم
ER1620 نموذج: 16.0mm نموذج: 2000mm 3.16 كجم
ER1624 نموذج: 16.0mm 2400 مم 3.79 كجم
ER1630 نموذج: 16.0mm 3000 مم 4.73 كجم
ER1712 17.2 مم 1200 مم 2.19 كجم
ER1715 17.2 مم نموذج: 1500mm 2.73 كجم
ER1718 17.2 مم إنتاجية: 1000 pcs per month 3.27 كجم
ER1720 17.2 مم نموذج: 2000mm 3.64 كجم
ER1721 17.2 مم 2100 مم 3.83 كجم
ER1724 17.2 مم 2400 مم 4.35 كجم
ER1730 17.2 مم 3000 مم 5.44 كجم

Unthreaded Copper Bonded

ربما تقدم قضبان الأرض Copperbond للمثبت أفضل قضبان الأرض المتاحة وأكثرها اقتصاداً. وهي مصنوعة من الترابط الجزيئي 99.9 ٪ النحاس كهربائيا نقية على نواة الصلب منخفض الكربون. النحاس غير مترابطة المستعبدين

سمك النحاس القياسية 250 ميكرون. (الآخرين تصفيح سمك النحاس كما طلبت) غير مترابطة النحاس المستعبدين

النحاس مطلي قضبان التأريض يلبي المعيار:

BSEN 50164-2

Bs7430 و UL467 قضبان الأرض إلى BS أون 50164-2

Bs7430 و UL467 المناسب إلى BS أون 50164-1

التجهيزات إلى BS أون 50164-1

انقر للعرض

grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة

اكسسوارات التأريض المنتج & GT ؛ & GT ؛

اكسسوارات التأريض

نظام التأريض الخيوط النحاس المستعبدين قضبان الأرض 11mm 16mm النحاس التأريض رود

不支持的语种：de_to_ar

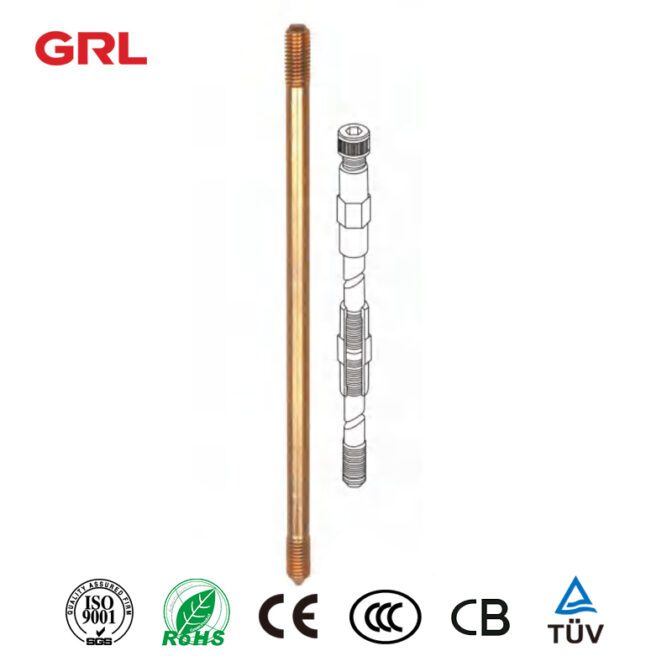

Earthing System Threaded Copper Bonded Earth Rods

Part No Nominal
diameter
Length		 Thread‘B’ Shank‘A’
Weight each

ERT1112* 1/2″ 1200mm 1/2″ 11mm 0.89kg
ERT1115* 1/2″ 1500mm 1/2″ 11mm 1.12kg
ERT1118* 1/2″ 1800mm 1/2″ 11mm 1.34kg
ERT1212 1/2″ 1200mm 9/16″ 12.7mm 1.18kg
ERT1215 1/2″ 1500mm 9/16″ 12.7mm 1.55kg
ERT1218 1/2″ 1800mm 9/16″ 12.7mm 1.76kg
ERT1224 1/2″ 2400mm 9/16″ 12.7mm 2.36kg
ERT1412 5/8″ 1200mm 5/8″ 14.2mm 1.53kg
ERT1415 5/8″ 1500mm 5/8″ 14.2mm 1.88kg
ERT1418 5/8″ 1800mm 5/8″ 14.2mm 2.29kg
ERT1421 5/8″ 2100mm 5/8″ 14.2mm 2.51kg
ERT1424 5/8″ 2400mm 5/8″ 14.2mm 3.00kg
ERT1430 5/8″ 3000mm 5/8″ 14.2mm 3.79kg
ERT1615 16mm 1500mm M18 16mm 2.37kg
ERT1618 16mm 1800mm M18 16mm 2.84kg
ERT1624 16mm 2400mm M18 16mm 3.79kg
ERT1630 16mm 3000mm M18 16mm 4.73kg
ERT1712 3/4″ 1200mm 5/4″ 17.2mm 2.19kg
ERT1715 3/4″ 1500mm 3/4″ 17.2mm 2.73kg
ERT1718 3/4″ 1800mm 3/4″ 17.2mm 3.27kg
ERT1721 3/4″ 2100mm 3/4″ 17.2mm 3.83kg
ERT1724 3/4″ 2400mm 3/4″ 17.2mm 4.35kg
ERT1730 3/4″ 3000mm 3/4″ 17.2mm 5.44kg

Thread and shank diameters

Confusion often arises between thread and shank diameters for threaded rods.Earthing System

The thread rolling process, used by quality rod manufacturers, raises the surface of the rod so that thread diameter (B) is greater than shank diameter (A) (see drawing).

Earthing System

Copperbond earth rods probably offer to the installer the best and most economical earth rods available. They are made by molecularly bonding 99.9% pure electrolytic copper on to a low carbon steel core.Earthing System

Copper thickness standard 250 microns.(others plating copper thickness as your requested)

Copper plated grounding rod meets the standard:

BSEN 50164-2

Bs7430 and UL467 Earth rods to BS EN 50164-2

Bs7430 and UL467 Fitting to BS EN 50164-1

Click to view  grl group  home>>

Click to view Grounding accessories product>>

[/vc_row]

اكسسوارات التأريض

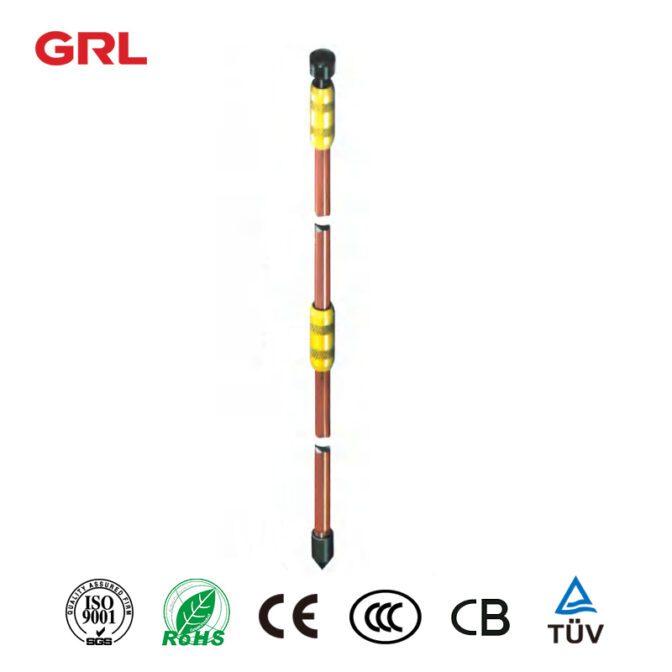

النحاس المستعبدين قضبان الأرض النحاس يرتدي الصلب الأرض رود نظام التأريض

النحاس المستعبدين قضبان الأرض

المعلمات التقنية الرئيسية والمواصفات

1. سمك طبقة النحاس هو أكثر من 0.254mm.

2. المزايا هي قوة الشد جيدة أكثر من 600N / مم 2.

3. لدينا قضبان الأرض يمكن أن تنحني من خلال 30 أو 90 أو 135 درجة زاوية، وسوف قضبان تكون أي دليل على تكسير أو تقسيم الصلب أو الكسوة النحاسية.

4.Good في مقاومة التآكل أن الحياة الاستخدام أكثر من 50 عاما أو أكثر ، ومقاومة منخفضة مستمرة واللدونة الجيدة التي كان لها خصائص النحاس وكذلك الصلب. قضبان الأرض

ملاحظة

1. معيار القطر هو 11mm، 12.5mm، 14.2mm و Φ17.2mm، حجم الموضوع ل 1/2 “، 9/16” 5/8 “و 3/4” وأيضا يمكن أن تجعل متري القياسية.

2. يمكننا تزويدك قضبان الأرض مع سمك أكثر بكثير من طبقة النحاس مثل 25 ميكرون ، 50 ميكرون ، 100 ميكرون ، 127 ميكرون ، 254 ميكرون و 330 ميكرون إلخ.

3. أيضا ، يمكننا تزويدك قضيب الأرض مع اثنين من نهايات الموضوع ، un-thread ولكن مع نقطة نهاية واحدة. موضوع نهاية واحد ونقطة نهاية أخرى.

4. طول قضيب الأرض كما طلبك.

صيغة الحساب لقضيب الأرض المفرد:

Earth Rods

في الصيغة:

R: مقاومة التأريض من قضيب أرضي واحد (Ω)

P: Eartingresistancerate Afterrevised (Ω-m)

ل: طول قضيب الأرض (م)

د: قطر قضيب الأرض (م)

تجهيزات التأريض
