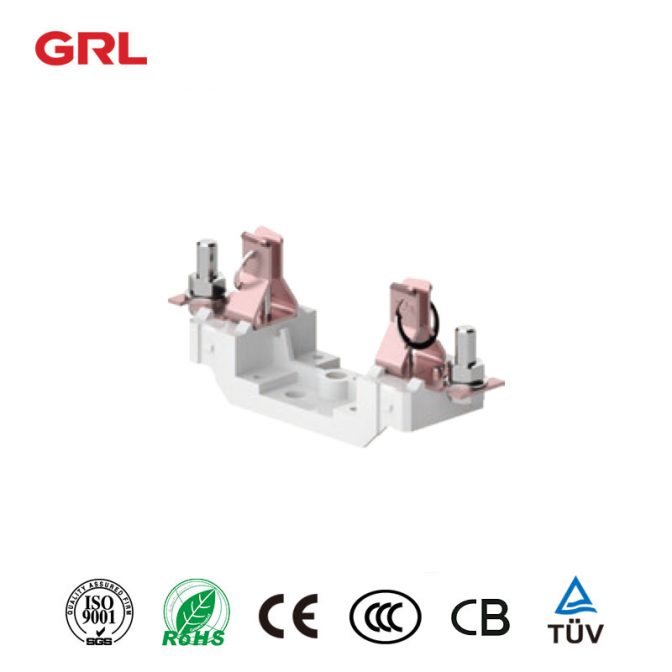

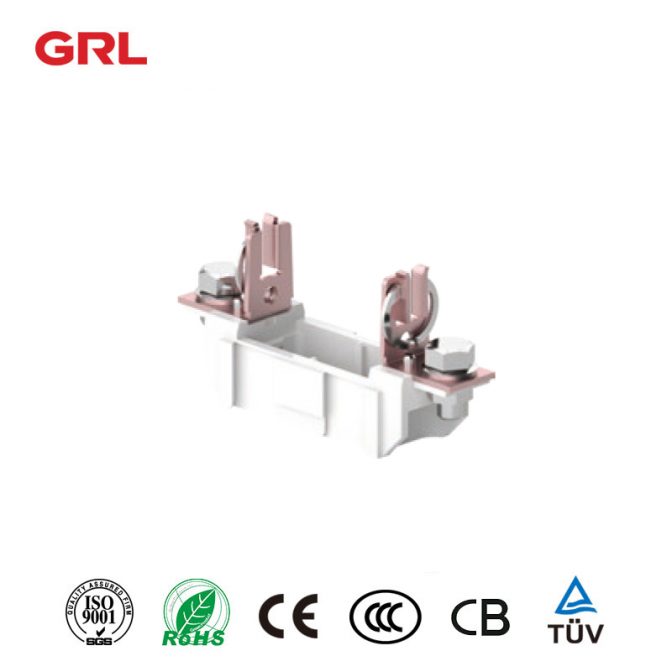

فيوز nh حامل NH 1 سلسلة قاعدة الصمامات 1P دون جهاز حماية اللمس
NH 1 سلسلة قاعدة الصمامات 1P مع جهاز حماية اللمس
NH 1 سلسلة قاعدة فيوز 3P مع جهاز حماية اللمس
NH 1 سلسلة قاعدة الصمامات N القطب مع القدرة على كسر دون جهاز حماية اللمس
NH 2 سلسلة قاعدة الصمامات 1P
DNF سلسلة NH قاعدة الصمامات 250A (500VAC، 440VDC) / 200A (690VAC)

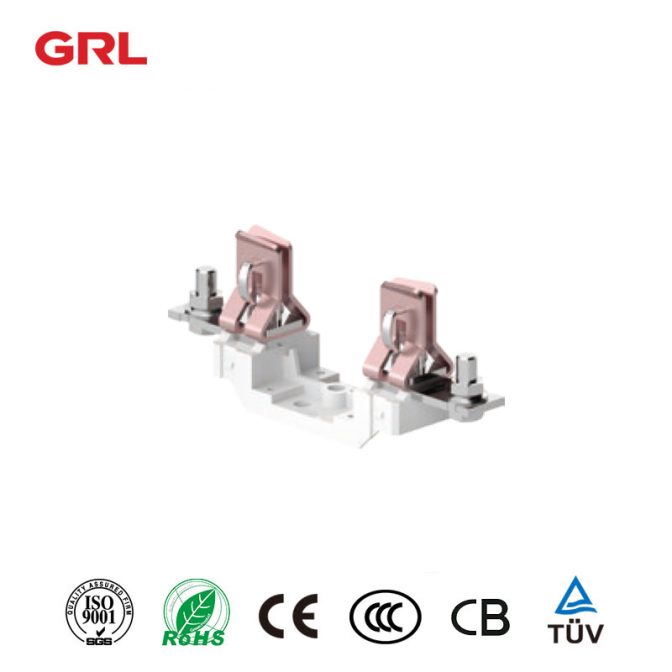

NH Fuse قاعدة DNF 1 سلسلة 1P دون جهاز حماية اللمس

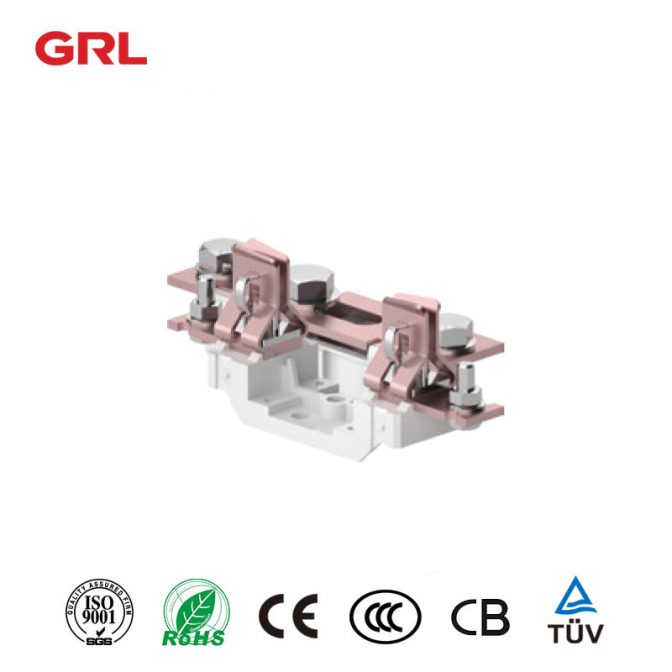

DNF 1 سلسلة قاعدة فيوز 1P مع جهاز حماية اللمس
DNF 1 سلسلة قاعدة فيوز 3P مع جهاز حماية اللمس
DNF 1 سلسلة الصمامات قاعدة المنتج بدون الصمامات ، مع القدرة على كسر
DNF 2 سلسلة 1P

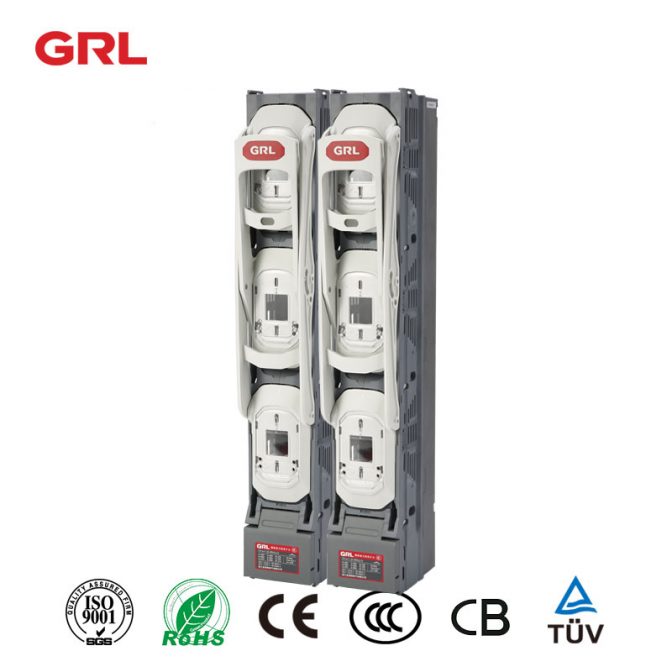

مصغرة العمودي فيوز التبديل فاصل 60mm نظام Busbar
مصغرة العمودي فيوز التبديل فاصل 1
مصغرة العمودي فيوز التبديل فاصل 2
مصغرة العمودي فيوز التبديل فاصل 3
مصغرة العمودي فيوز التبديل فاصل 4
انقر لرؤية grl DNH7-160 المنتج>>

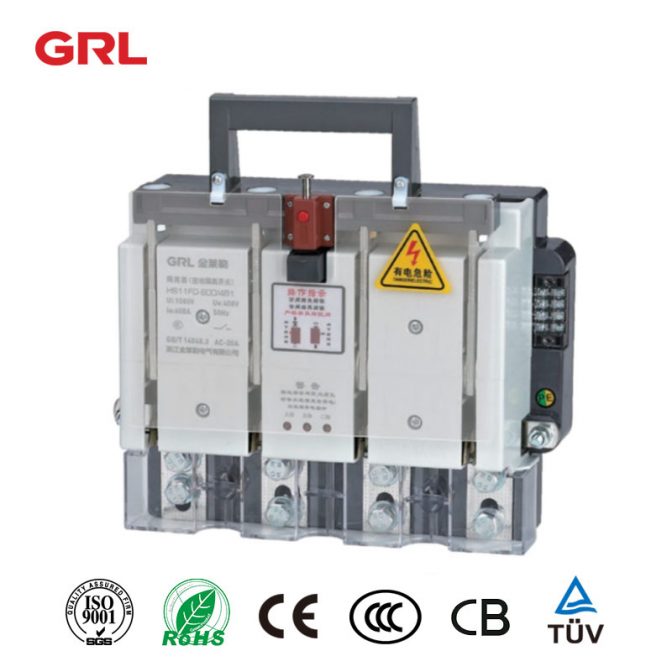

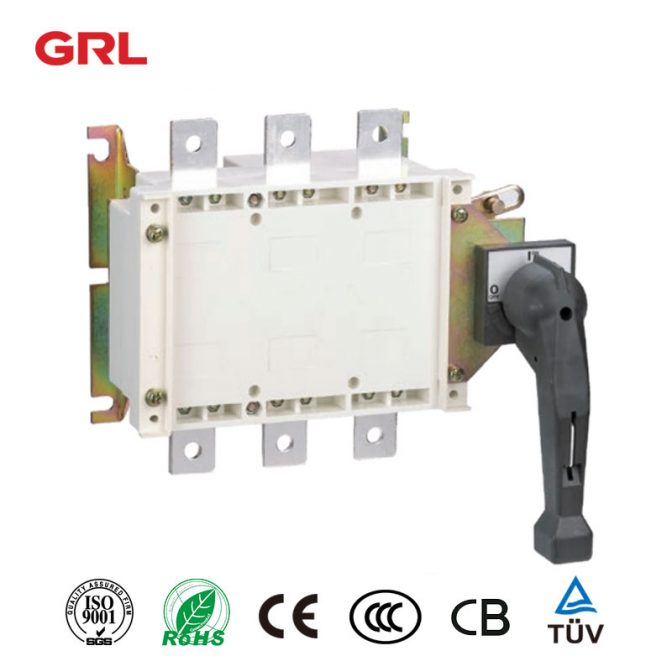

HS11FD سلسلة سكين قطع الخطأ نوع التبديل دليل مع وظيفة التأريض – عازل
سكين قطع التبديل HS11FD سلسلة
كان مفتاح سلسلة HS11FD في الأصل مفتاح تغيير نوع السكين ، ثم تم إعادة تصميمه وتحسينه ليصبح عازلًا مقاومًا للخطأ مع وظيفة التأريض (يشار إليه فيما يلي باسم المفتاح) ، والذي أضاف آلية قفل ميكانيكية ، وإخراج إشارة الفتح والإغلاق ، ووظيفة التأريض ووظيفة الإشارة الحية.
 ؛
لقد حلت بفعالية المشاكل التقنية لصعوبة التأريض ذات الجهد المنخفض ، والخطر الخفي للإغلاق بالأسلاك الأرضية ، وعرضة لحوادث السلامة.
لديها بنية بسيطة وتأريض مريحة ، ويمكن أن تمنع حدوث التبديل على الحادث مع الأسلاك الأرضية وحدوث حادث تبديل التطرق المحملة.
تنقسم حالة تصميم هذا التبديل إلى قوة على الحالة وحالة التأريض. هذا التبديل يلبي متطلبات معيار GB14048.3-2008.
تابع القراءةما هو مفتاح السكينماذا؟
لا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية.
يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.
الرطوبة: عندما تكون درجة الحرارة القصوى +40 درجة مئوية، لا تتجاوز الرطوبة النسبية للهواء 50 في المائة.
وعند انخفاض درجة الحرارة، يمكن السماح بزيادة الرطوبة النسبية، مثل 90 في المائة عند درجة حرارة 20 درجة مئوية. يجب اتخاذ التدابير المقابلة للتكثيف العرضي بسبب التغيرات في درجات الحرارة.
مستوى التلوث في البيئة المحيطة هو المستوى 3.
يجب تثبيت المفتاح في مكان دون اهتزاز كبير واهتزاز صدمة وغزو المطر والثلوج.
في الوقت نفسه ، يجب أن يكون مكان التركيب خاليًا من الوسائط الخطرة المتفجرة ، ويجب أن يكون الوسيط خاليًا من الغاز والغبار بما يكفي لتآكل المعادن وعزل الأضرار.
تيار التدفئة المتفق عليه ((أ)(يضحك) |
200 |
٤٠٠ |
600 |
تصنيف العزل الجهد (V) |
ألف |
ألف | ألف |
الفولطية العاملة (V) |
٤٠٠ |
٤٠٠ |
٤٠٠ |
الحياة الميكانيكية (الوقت) |
١٦٠٠ |
(10)00 |
(10)00 |
تصنيف قصير الوقت تحمل الحالي (ك(أ) |
(10) |
20 |
2 ف-45 خ ع (رأ) |
قوة التشغيل ((ن)(يضحك) |
≤300 |
≤4 خ ع (رأ)00 |
≤400 |
نظرًا لإضافة وظيفة الإشارة الحية إلى هذه السلسلة من المفاتيح ، هناك متطلبات تسلسل الطور لإمدادات الطاقة في الدائرة الداخلية.
يرجى الإشارة إلى أن خط الصفر (القطب N) على الجانب الأيسر أو الأيمن عند الطلب ، وكذلك الإشارة إلى المستوى الحالي ووضع الأسلاك والكمية.
يرجى استشارة القسم الفني لدينا للحصول على أوامر خاصة. على سبيل المثال: HS11FD-200 / 481 N القطب على الجانب الأيمن من 10 مجموعات.
انقر لمشاهدة
انقر لمشاهدة Grl
انقر لمشاهدة
سلسلة HD (HS) مفتوحة مفتاح شفرة السكين ومفتاح تغيير نوع السكين
Backend timeout, please retry it laterBackend timeout, please retry it later

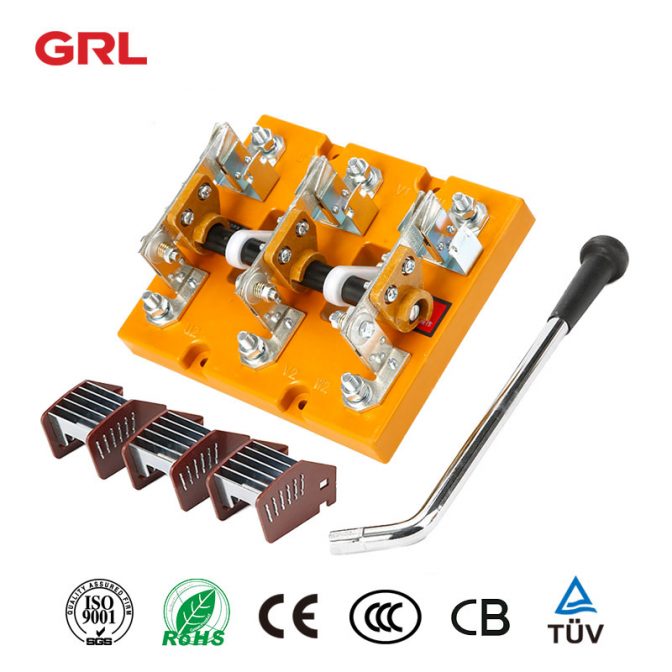

Knife Blade Switch HD(HS) series
Open knife switch and knife type change-over switch Knife Blade Switch
Scope of application
Knife Blade Switch HD series and HS series open knife switches and knife shaped transfer switches (hereinafter referred to as switches) are applicable to complete sets of power distribution devices with AC 50Hz, rated voltage up to AC690V and rated current up to 3000A. They are used as infrequent manual connection and disconnection of AC circuits or as isolation switches.
The central handle type switch is mainly used in the power station, which does not cut off the circuit with current and is used as an isolating switch.Knife Blade Switch
The central lever operating mechanism switch is mainly used in the switchgear with front operation and rear maintenance, and the operating mechanism is installed in the front.Knife Blade Switch
The side and front lever operated mechanism switch is mainly used in the switch cabinet for side and front operation and front maintenance. The operating mechanism can be installed on both sides of the cabinet.Knife Blade Switch
The switch equipped with arc extinguishing chamber can cut off the current load, and other series of knife switches are only used as disconnectors.Knife Blade Switch
This product conforms to IEC60947-3 GB14048.3 standard.
Read on what is isolator switch?
Normal working and installation conditions
The ambient air temperature is not higher than +40 ℃ and not lower than -5 ℃.Knife Blade Switch
The altitude of the installation site shall not exceed 2000m.Knife Blade Switch
Humidity: when the maximum temperature is +40 ℃, the relative humidity of the air does not exceed 50%. At a lower temperature, a higher relative humidity can be allowed, such as 90% at 20 ℃. Corresponding measures should be taken for the occasional condensation due to temperature changes.Knife Blade Switch
The pollution level of the surrounding environment is level 3.Knife Blade Switch
The switch shall be installed in a place without significant shaking, shock vibration and rain and snow invasion. At the same time, the installation site shall be free of explosive dangerous media, and the media shall be free of gas and dust that are sufficient to corrode metal and damage insulation.Knife Blade Switch
Knife Blade Switch Main technical parameters
Agreed heating current (A) |
100 |
200 | 400 | 600 | 1000 | 1500 | 2000 |
3000 |
Rated working voltage (V) |
400 / 690 |
400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 |
400 |
Rated working current (A) |
100 |
200 | 400 | 600 | 1000 | 1500 | 2000 |
3000 |
Rated insulation voltage (V) |
1000 |
1000 | 1000 | 1000 | 1000 | 1000 | 690 |
690 |
Mechanical life (Times) |
10000 |
8000 | 8000 | 5000 | 5000 | 5000 | 3000 |
3000 |
Electric life (Times) |
1000 |
1000 | 1000 | 500 | 500 | 500 | 300 |
300 |
1s short-time withstand current (kA) |
10 |
10 | 15 | 20 | 25 | 35 | 40 |
40 |
Operating force (N) |
≤ 300 |
≤300 | ≤400 | ≤400 | ≤450 | ≤450 | ≤450 |
≤450 |
Knife Blade Switch Outline and installation dimension (mm)
Processing mode of base plate: molding (resin board, glass board) |
||||||||||||||
Specification and model |
Overall dimension |
Installation dimension |
||||||||||||
|
A | B | E | F | H | h | J | K | O | P | M | Φ | C |
D |
HD11-100/38 |
140 | 190 | 50 | 160 | 200 | 100 | 110 | / | / | / | 8 | 7 | 50 |
140 |
HD11-100/48 |
190 | 190 | 50 | 160 | 200 | 100 | 110 | / | / | / | 8 | 7 | 50 |
140 |
HD11-200/38 |
200 | 200 | 70 | 160 | 210 | 110 | 110 | / | / | / | 8 | 7 | 70 |
140 |
HD11-200/48 |
270 | 210 | 70 | 160 | 220 | 115 | 110 | / | / | / | 8 | 7 | 140 |
140 |
HD11-400/38 |
210 | 260 | 80 | 210 | 260 | 126 | 146 | / | / | / | 12 | 7 | 80 |
190 |
HD11-400/48 |
300 | 270 | 80 | 210 | 270 | 130 | 146 | / | / | / | 12 | 7 | 160 |
190 |
HD11-600/38 |
270 | 332 | 100 | 272 | 300 | 133 | 239 | 40 | / | / | 16 | 9 | 100 |
140 |
HD11-1000/38 |
310 | 352 | 120 | 292 | 338 | 146 | 208 | 50 | 26 | 26 | 2-12 | 9 | 120 |
140 |
HD11-1500/38 |
340 | 384 | 130 | 324 | 370 | 160 | 228 | 70 | 35 | 35 | 4-12 | 9 | 130 |
140 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
||||||||||||||
Specification and model |
Overall dimension |
Installation dimension |
||||||||||||
A |
B | E | F | H | h | J | K | O | P | M | Φ | C |
D |
|
HD11-100/38 |
140 | 190 | 50 | 160 | 200 | 100 | 110 | / | / | / | 8 | 7 | 50 |
140 |
HD11-100/48 |
192 | 190 | 50 | 160 | 200 | 100 | 110 | / | / | / | 8 | 7 | 50 |
140 |
HD11-200/38 |
200 | 200 | 70 | 160 | 210 | 110 | 110 | / | / | / | 8 | 7 | 70 |
140 |
HD11-200/48 |
270 | 210 | 70 | 160 | 220 | 115 | 110 | / | / | / | 8 | 7 | 140 |
140 |
HD11-400/38 |
210 |
260 | 80 | 210 | 260 | 126 | 146 | / | / | / | 12 | 7 | 80 |
190 |
HD11-400/48 |
300 |
270 | 80 | 210 | 270 | 130 | 146 | / | / | / | 12 | 7 | 160 |
190 |
HD11-600/38 |
270 |
332 | 100 | 272 | 300 | 133 | 239 | 40 | / | / | 16 | 9 | 100 |
140 |
HD11-600/48 |
340 |
332 | 90 | 272 | 300 | 133 | 239 | 440 | / | / | 16 | 9 | 180 |
140 |
HD11-1000/38 |
322 |
352 | 115 | 292 | 338 | 146 | 208 | 50 | 26 | 26 | 2-12 | 9 | 115 |
140 |
HD11-1000/48 |
440 | 352 | 115 | 292 | 338 | 146 | 208 | 50 | 26 | 26 | 2-12 | 9 | 230 |
140 |
HD11-1500/38 |
360 |
384 | 130 | 324 | 370 | 160 | 224 | 70 | 35 | 35 | 4-12 | 9 | 130 |
140 |
HD11-1500/48 |
490 |
384 | 130 | 324 | 370 | 160 | 224 | 70 | 35 | 35 | 4-12 | 9 | 260 |
140 |
HD11-2000/38 |
500 |
420 | 180 | 324 | 340 | 148 | 210 | 97 | 40 | 55 | 4-12 | 9 | 180 |
140 |
HD11-2000/48 |
680 |
420 | 180 | 324 | 340 | 148 | 210 | 97 | 40 | 55 | 4-12 | 9 | 360 |
140 |
HD11-3000/38 |
600 |
450 | 200 | 374 | 372 | 162 | 230 | 117 | 45 | 68 | 4-16 | 9 | 200 |
140 |
HD11-3000/48 |
790 |
450 | 200 | 374 | 372 | 162 | 230 | 117 | 45 | 68 | 4-16 | 9 | 400 |
140 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
|||||||||||||||
Specification and model |
Overall dimension |
Installation dimension |
|||||||||||||
A |
B | E | F | H | h | I | J | K | O | P | M | Φ | C |
D |
|
HD11-200/39 |
190 |
215 | 70 | 190 | 210 | 110 | 26 | 60 | / | / | / | 8 | 7 | 70 |
160 |
HD11-200/49 |
260 |
225 | 70 | 190 | 220 | 115 | 26 | 60 | / | / | / | 8 | 7 | 140 |
160 |
HD11-400/39 |
210 |
262 | 80 | 215 | 260 | 126 | 29 | 70 | / | / | / | 12 | 7 | 80 |
190 |
HD11-400/49 |
300 |
272 | 80 | 215 | 270 | 130 | 29 | 70 | / | / | / | 12 | 7 | 160 | 190 |
HD11-600/39 |
260 |
332 | 100 | 260 | 300 | 133 | 37 | 140 | 40 | / | / | 16 | 9 | 100 | 220 |
HD11-600/49 |
360 |
332 | 100 | 260 | 300 | 133 | 37 | 140 | 40 | / | / | 16 | 9 | 200 |
220 |
HD11-1000/39 |
330 |
352 | 120 | 290 | 338 | 146 | 23 | 160 | 50 | 26 | 26 | 2-12 | 9 | 120 |
260 |
HD11-1000/49 |
450 |
352 | 120 | 290 | 338 | 146 | 23 | 160 | 50 | 26 | 26 | 2-12 | 9 | 240 |
260 |
HD11-1500/39 |
380 |
384 | 130 | 340 | 370 | 160 | 23 | 180 | 70 | 35 | 35 | 4-12 | 9 | 130 |
300 |
HD11-1500/49 |
510 |
384 | 130 | 340 | 370 | 160 | 23 | 180 | 70 | 35 | 35 | 4-12 | 9 | 260 |
300 |
HD11-2000/39 |
500 |
420 | 180 | 300 | 340 | 148 | 44 | 180 | 97 | 40 | 55 | 4-12 | 9 | 180 |
260 |
HD11-2000/49 |
689 |
420 | 180 | 300 | 340 | 148 | 44 | 180 | 97 | 40 | 55 | 4-12 | 9 | 360 |
260 |
HD11-3000/39 |
600 |
450 | 200 | 350 | 372 | 162 | 40 | 190 | 117 | 45 | 68 | 4-16 | 9 | 200 |
300 |
HD11-3000/49 |
790 |
450 | 200 | 350 | 372 | 162 | 40 | 190 | 117 | 45 | 68 | 4-16 | 9 | 400 |
300 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
||||||||||||||||
Specification and model |
Overall dimension |
Installation dimension |
||||||||||||||
A |
B | E | F | H | h | J | K | I | N | O | P | M | Φ | C |
D |
|
HS11-200/38 |
190 |
320 | 70 | 220 | 220 | 85 | 170 | 20 | 26 | / | / | / | 8 | 7 | 70 |
220 |
HS11-200/48 |
265 |
360 | 70 | 220 | 240 | 82 | 170 | 20 | 26 | / | / | / | 8 | 7 | 140 |
220 |
HS11-400/38 |
220 |
425 | 80 | 312 | 290 | 105 | 243 | 30 | 29 | / | / | / | 12 | 7 | 80 |
280 |
HS11-400/48 |
290 |
440 | 80 | 312 | 300 | 100 | 243 | 30 | 29 | / | / | / | 12 | 7 | 160 |
280 |
HS11-600/38 |
270 |
455 | 100 | 250 | 300 | 90 | 319 | 40 | 37 | 30 | / | / | 16 | 9 | 100 |
220 |
HS11-600/48 |
340 |
455 | 90 | 250 | 300 | 90 | 319 | 40 | 37 | 30 | / | / | 16 | 9 | 180 |
200 |
HS11-1000/38 |
325 |
520 | 120 | 250 | 340 | 110 | 297 | 50 | 23 | 40 | 26 | 26 | 2-12 | 9 | 120 |
220 |
HS11-1000/48 |
450 |
520 | 120 | 250 | 340 | 110 | 297 | 50 | 23 | 40 | 26 | 26 | 2-12 | 9 | 240 |
220 |
HS11-1500/38 |
360 |
552 | 130 | 300 | 360 | 120 | 354 | 70 | 23 | 46 | 35 | 35 | 4-12 | 9 | 130 |
260 |
HS11-1500/48 |
490 |
552 | 130 | 300 | 360 | 120 | 354 | 70 | 23 | 46 | 35 | 35 | 4-12 | 9 | 260 |
260 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
||||||||||||||||
Specification and model |
Overall dimension | Installation dimension | ||||||||||||||
A |
B | E | F | H | h | J | K | I | N | O | P | M | Φ | C |
D |
|
HS11-200/39 |
190 |
320 | 70 | 245 | 220 | 85 | 120 | 20 | 26 | / | / | / | 8 | 7 | 70 |
220 |
HS11-200/49 |
265 |
360 | 70 | 245 | 240 | 82 | 170 | 20 | 26 | / | / | / | 8 | 7 | 140 |
220 |
HS11-400/39 |
220 |
425 | 80 | 285 | 290 | 105 | 140 | 30 | 29 | / | / | / | 12 | 7 | 80 |
260 |
HS11-400/49 |
200 |
440 | 80 | 285 | 300 | 100 | 140 | 30 | 29 | / | / | / | 12 | 7 | 160 |
260 |
HS11-600/39 |
270 |
455 | 100 | 340 | 300 | 90 | 220 | 40 | 37 | 30 | / | / | 16 | 9 | 100 |
300 |
HS11-600/49 |
340 |
455 | 90 | 340 | 300 | 90 | 220 | 40 | 37 | 30 | / | / | 16 | 9 | 180 |
300 |
HS11-1000/39 |
330 |
520 | 120 | 390 | 340 | 110 | 250 | 50 | 23 | 40 | 26 | 26 | 2-12 | 9 | 120 |
350 |
HS11-1000/49 |
450 |
520 | 120 | 390 | 340 | 110 | 250 | 50 | 23 | 40 | 26 | 26 | 2-12 | 9 | 240 |
350 |
HS11-1500/39 |
380 |
552 | 130 | 440 | 360 | 120 | 285 | 70 | 23 | 46 | 35 | 35 | 4-12 | 9 | 130 | 410 |
HS11-1500/49 |
510 |
552 | 130 | 440 | 360 | 120 | 285 | 70 | 23 | 46 | 35 | 35 | 4-12 | 9 | 260 |
410 |
Knife Blade Switch
Specification and model |
Overall dimension |
Installation dimension |
|||||||||||||
A |
B | E | G | H | R | L | J | K | O | P | M | Φ | C |
D |
|
HD12-200/31 |
280 |
200 | 80 | 40 | 80 | 175 | 75 | 130 | / | / | / | 8 | 7 | 80 |
160 |
HD12-400/31 |
310 |
210 | 90 | 30 | 90 | 175 | 75 | 166 | / | / | / | 12 | 7 | 90 |
160 |
HD12-600/31 |
330 |
292 | 100 | 30 | 95 | 175 | 80 | 259 | 40 | / | / | 16 | 9 | 100 |
160 |
HD12-1000/31 |
400 |
322 | 120 | 30 | 110 | 230 | 80 | 238 | 50 | 26 | 26 | 2-12 | 9 | 120 |
160 |
HD12-1500/31 |
440 |
354 | 130 | 30 | 110 | 230 | 80 | 254 | 70 | 35 | 35 | 4-12 | 9 | 130 |
160 |
HD12-1500/30 |
440 |
354 | 130 | 30 | 110 | 230 | 80 | 254 | 70 | 35 | 35 | 4-12 | 9 | 130 |
160 |
Knife Blade Switch
Specification and model |
Overall dimension |
Installation dimension |
||||||||||||||
A |
B | E | H | R | L | N | J | I | K | O | P | M | Φ | C |
D |
|
HS12-200/31 |
280 |
280 | 80 | 80 | 175 | 75 | / | 210 | 26 | / | / | / | 8 | 7 | 80 |
240 |
HS12-400/31 |
310 |
300 | 90 | 90 | 175 | 65 | / | 256 | 29 | / | / | / | 12 | 7 | 90 |
240 |
HS12-600/31 |
330 |
392 | 100 | 95 | 175 | 68 | 30 | 359 | 37 | 40 | / | / | 16 | 9 | 100 |
240 |
HS12-1000/31 |
400 |
442 | 120 | 110 | 230 | 62 | 40 | 358 | 23 | 50 | 26 | 26 | 2-12 | 9 | 120 |
240 |
HS12-1500/31 |
440 |
484 | 130 | 110 | 230 | 73 | 46 | 384 | 23 | 70 | 35 | 35 | 4-12 | 9 | 130 |
280 |
HS12-1500/30 |
440 |
484 | 130 | 110 | 230 | 73 | 46 | 384 | 23 | 70 | 35 | 35 | 4-12 | 9 | 130 |
280 |
Knife Blade Switch
Processing mode of base plate: molding (resin board, glass board) |
|||||||||||||||||
Specification and model | Overall dimension | Installation dimension |
Handle opening size |
||||||||||||||
A |
B | E | H | G | R | J | K | L | O | P | M | Φ | C | D | S |
T |
|
HD13-200/31 |
210 |
180 | 80 | 160 | 245~
265 |
175 | 130 | / | 75 | / | / | 8 | 7 | 80 | 160 | 100 |
146 |
HD13-400/31 |
240 |
206 | 90 | 180 | 245~
265 |
170 | 166 | / | 75 | / | / | 12 | 7 | 90 | 160 | 100 |
146 |
HD13-600/31 |
260 |
292 | 100 | 185 | 245~
265 |
175 | 259 | 40 | 80 | / | / | 16 | 9 | 100 | 160 | 100 |
146 |
HD13-1000/31 |
313 |
322 | 120 | 230 | 245~
265 |
230 | 238 | 50 | 80 | 26 | 26 | 2-12 | 9 | 120 | 160 | 100 |
146 |
HD13-1500/31 |
350 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 130 | 160 | 100 |
146 |
HD13-1500/30 |
338 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 130 | 160 | 100 |
146 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
|||||||||||||||||
Specification and model | Overall dimension | Installation dimension |
Handle opening size |
||||||||||||||
A |
B | E | H | G | R | J | K | L | O | P | M | Φ | C | D | S |
T |
|
HD13-200/31 |
210 |
192 | 80 | 160 | 245~
265 |
175 | 130 | / | 75 | / | / | 8 | 7 | 80 | 160 | 100 |
146 |
HD13-200/41 |
290 |
190 | 80 | 160 | 245~
265 |
175 | 130 | / | 75 | / | / | 8 | 7 | 160 | 160 | 100 |
146 |
HD13-400/31 |
242 |
206 | 90 | 180 | 245~
265 |
175 | 166 | / | 75 | / | / | 12 | 7 | 90 | 160 | 100 |
146 |
HD13-400/41 |
330 |
210 | 90 | 180 | 245~
265 |
175 | 166 | / | 75 | / | / | 12 | 7 | 180 | 160 | 100 |
146 |
HD13-600/31 |
270 |
292 | 100 | 185 | 245~
265 |
175 | 259 | 40 | 80 | / | / | 16 | 9 | 100 | 160 | 100 |
146 |
HD13-600/41 |
370 |
292 | 100 | 185 | 245~
265 |
175 | 259 | 40 | 80 | / | / | 16 | 9 | 200 | 160 | 100 |
146 |
HD13-1000/31 |
325 |
322 | 120 | 230 | 245~
265 |
230 | 238 | 50 | 80 | 26 | 26 | 2-12 | 9 | 120 | 160 | 100 |
146 |
HD13-1000/41 |
450 |
322 | 120 | 230 | 245~
265 |
230 | 238 | 50 | 80 | 26 | 26 | 2-12 | 9 | 240 | 160 | 100 |
146 |
HD13-1500/31 |
360 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 130 | 160 | 100 |
146 |
HD13-1500/41 |
490 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 260 | 160 | 100 |
146 |
HD13-1500/30 |
360 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 130 | 160 | 100 |
146 |
HD13-1500/40 |
490 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 260 | 160 | 100 |
146 |
HD13-2000/30 |
500 |
354 | 180 | 230 | 265~
285 |
280 | 240 | 97 | 80 | 40 | 55 | 4-12 | 9 | 180 | 160 | 130 |
170 |
HD13-2000/40 |
680 |
354 | 180 | 230 | 265~
285 |
280 | 240 | 97 | 80 | 40 | 55 | 4-12 | 9 | 360 | 160 | 130 |
170 |
HD13-2000/31 |
550 |
322 | 180 | 230 | 265~
285 |
280 | 238 | 2-50 | 80 | 26 | 26 | 4-12 | 9 | 180 | 160 | 130 |
170 |
HD13-2000/41 |
730 |
322 | 180 | 230 | 265~
285 |
280 | 238 | 2-50 | 80 | 26 | 26 | 4-12 | 9 | 360 | 160 | 130 |
170 |
HD13-3000/30 |
600 |
404 | 200 | 235 | 265~
285 |
280 | 251 | 117 | 80 | 45 | 68 | 4-16 | 9 | 200 | 160 | 130 |
170 |
HD13-3000/40 |
790 |
404 | 200 | 235 | 265~
285 |
280 | 251 | 117 | 80 | 45 | 68 | 4-16 | 9 | 400 | 160 | 130 |
170 |
HD13-3000/31 |
720 |
354 | 230 | 235 | 265~
285 |
280 | 254 | 2-70 | 80 | 35 | 35 | 4-12 | 9 | 230 | 160 | 130 | 170 |
HD13-3000/41 |
920 |
354 | 230 | 235 | 265~
285 |
280 | 254 | 2-70 | 80 | 35 | 35 | 4-12 | 9 | 460 | 160 | 130 | 170 |
Knife Blade Switch
Processing mode of base plate: molding (resin board, glass board) |
|||||||||||||||
Specification and model | Overall dimension |
Installation dimension |
|||||||||||||
A |
B | E | H | G | R | J | K | L | O | P | M | Φ | C |
D |
|
HD13BX-200/31 |
210 |
180 | 80 | 160 | 215~
235 |
330 | 130 | / | 130 | / | / | 8 | 7 | 80 |
160 |
HD13BX-400/31 |
240 |
206 | 90 | 180 | 215~
235 |
330 | 166 | / | 125 | / | / | 12 | 7 | 90 |
160 |
HD13BX-600/31 |
260 |
292 | 100 | 185 | 215~
235 |
330 | 259 | 40 | 133 | / | / | 16 | 9 | 100 |
160 |
HD13BX-1000/31 |
313 |
322 | 120 | 230 | 225~
245 |
330 | 238 | 50 | 137 | 26 | 26 | 2-12 | 9 | 120 |
160 |
HD13BX-1500/31 |
350 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 130 |
160 |
HD13BX-1500/30 |
338 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 130 | 160 |
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
|||||||||||||||
Specification and model | Overall dimension |
Installation dimension |
|||||||||||||
A |
B | E | H | G | R | J | K | L | O | P | M | Φ | C |
D |
|
HD13BX-200/31 |
210 |
192 | 80 | 160 | 215~
235 |
330 | 130 | / | 130 | / | / | 8 | 7 | 80 |
160 |
HD13BX-200/41 |
290 |
190 | 80 | 160 | 215~
235 |
330 | 130 | / | 75 | / | / | 8 | 7 | 160 |
160 |
HD13BX-400/31 |
242 |
206 | 90 | 180 | 215~
235 |
330 | 166 | / | 125 | / | / | 12 | 7 | 90 |
160 |
HD13BX-400/41 |
330 |
210 | 90 | 180 | 215~
235 |
330 | 166 | / | 125 | / | / | 12 | 7 | 180 |
160 |
HD13BX-600/31 |
270 |
292 | 100 | 185 | 215~
235 |
330 | 259 | 40 | 133 | / | / | 16 | 9 | 100 |
160 |
HD13BX-600/41 |
370 |
292 | 100 | 185 | 215~
235 |
330 | 259 | 40 | 133 | / | / | 16 | 9 | 200 |
160 |
HD13BX-1000/31 |
325 |
322 | 120 | 230 | 225~
245 |
330 | 238 | 50 | 137 | 26 | 26 | 2-12 | 9 | 120 |
160 |
HD13BX-1000/41 |
450 |
322 | 120 | 230 | 225~
245 |
330 | 238 | 50 | 137 | 26 | 26 | 2-12 | 9 | 240 |
160 |
HD13BX-1500/31 |
360 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 130 |
160 |
HD13BX-1500/41 |
490 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 260 |
160 |
HD13BX-1500/30 |
360 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 130 |
160 |
HD13BX-1500/40 |
490 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 260 |
160 |
HD13BX-2000/30 |
500 |
354 | 180 | 230 | 245~
265 |
330 | 240 | 97 | 137 | 40 | 55 | 4-12 | 9 | 180 |
160 |
HD13BX-2000/40 |
680 |
354 | 180 | 230 | 245~
265 |
330 | 240 | 97 | 137 | 40 | 55 | 4-12 | 9 | 360 |
160 |
HD13BX-2000/31 |
550 |
322 | 180 | 230 | 245~
265 |
330 | 238 | 2-50 | 137 | 26 | 26 | 4-12 | 9 | 180 | 160 |
HD13BX-2000/41 |
730 |
322 | 180 | 230 | 245~
265 |
330 | 238 | 2-50 | 137 | 26 | 26 | 4-12 | 9 | 360 | 160 |
HD13BX-3000/30 |
600 |
404 | 200 | 235 | 245~
265 |
330 | 251 | 117 | 133 | 45 | 68 | 4-16 | 9 | 200 | 160 |
HD13BX-3000/40 |
790 |
404 | 200 | 235 | 245~
265 |
330 | 251 | 117 | 133 | 45 | 68 | 4-16 | 9 | 400 |
160 |
HD13BX-3000/31 |
720 |
354 | 230 | 235 | 245~
265 |
330 | 254 | 2-70 | 133 | 35 | 35 | 4-12 | 9 | 230 | 160 |
HD13BX-3000/41 |
920 |
354 | 230 | 235 | 245~
265 |
330 | 254 | 2-70 | 133 | 35 | 35 | 4-12 | 9 | 460 | 160 |
Click to view grl group company information>>
Click to view grl Knife switch product>>
Click to view grl fuse product>>
DNH18 سلسلة قطاع فيوز فاصل
Backend timeout, please retry it later

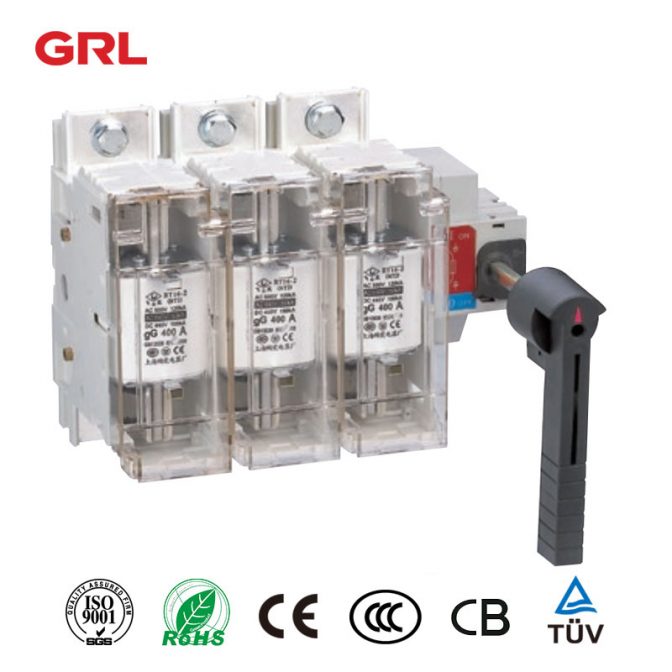

Strip Fuse Disconnector DNH18 series
GRL is the ideal fuse switch disconnector manufacturer for you. We have a proud history of crafting top-quality products, and we provide outstanding customer service.
Fuse Disconnector General Model List
Serial number |
Order No | Electric current |
Adaptation |
1 |
DNH18-160/3L | 160A | Fixed installation (punching), three-phase synchronous operation, with fuse |
2 |
DNH18-160/311L | 160A | Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse |
3 |
DNH18-250/3L | 250A | Fixed installation (punching), three-phase synchronous operation, with fuse |
4 |
DNH18-250/3S | 250A | Fixed installation (punching), three-phase independent operation, with fuse |
5 |
DNH18-250/3LD | 250A | Fixed installation (punching), three-phase synchronous operation, with isolating knife |
6 |
DNH18-250/311L | 250A | Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse |
7 |
DNH18-400/3L | 400A | Fixed installation (punching), three-phase synchronous operation, with fuse |
8 | DNH18-400/3S | 400A | Fixed installation (punching), three-phase independent operation, with fuse |
9 |
DNH18-400/3LD | 400A | A fixed installation (punching), three-phase synchronous operation, with isolating knife |
10 |
DNH18-400/311L | 400A | Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse |
11 |
DNH18-630/3L | 630A | Fixed installation (punching), three-phase synchronous operation, with fuse |
12 |
DNH18-630/3S | 630A | Fixed installation (punching), three-phase independent operation, with fuse |
13 |
DNH18-630/3LD | 630A | Fixed installation (punching), three-phase synchronous operation, with isolating knife |
14 |
DNH18-630/311L | 630A | Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse |
Remarks |
1. For other specific order models, please see the explanation of the model of the bar fuse disconnector | ||
2. If you need other accessories, such as wiring terminals, please check the accessories list of strip fuse disconnector |
Fuse Disconnector Technical Parameter
DNN18-160 |
DNN18-250 | DNN18-400 |
DNN18-630 |
|||||||||||||
Electrical parameters |
With fuse | Rated working voltage | Ue | V | AC
400 |
AC
500 |
AC
690 |
AC
400 |
AC
500 |
AC
690 |
AC
400 |
AC
500 |
AC
690 |
AC
400 |
AC
500 |
AC 690 |
|
Rated working current | Ie | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 |
630 |
|
Agreed heating current |
Ith | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 |
630 |
||
Service level |
AC-23B | AC-23B | AC-22B | AC-23B | AC-22B | AC-21B | AC-23B | AC-22B | AC-21B | AC-23B | AC-22B |
AC-21B |
||||
Rated limiting short-circuit current |
Iq | kA | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
50 |
||||
|
Rated insulation voltage | Ui | V | 1000 | 1000 | 1000 |
1000 |
|||||||||
Rated impulse withstand voltage |
Uimp | kV | 8 | 12 | 12 |
12 |
||||||||||
|
Rated frequency | Hz | 50/60 | 50/60 | 50/60 |
50/60 |
||||||||||
Electric life times |
time | 200 | 200 | 200 |
200 |
|||||||||||
With isolating knife |
Rated working voltage | Ue | V | AC500 | AC500 | AC500 |
|
|||||||||
Rated working current |
Ie | A | 250 | 400 | 630 | |||||||||||
Agreed heating current |
Ith | A | 250 | 400 | 630 |
|
||||||||||
Service level |
AC-23B | AC-23B | AC-23B | |||||||||||||
|
Rated limiting short-circuit current | Iq | kA | 12 | 12 | 12 |
|
|||||||||
Rated insulation voltage |
Ui | V | 100 | 1000 |
1000 |
|||||||||||
|
Rated impulse withstand voltage | Uimp | kV | 12 | 12 |
12 |
||||||||||
Rated frequency |
Hz | 5060 | 5060 |
5060 |
||||||||||||
|
Electric life times | time | 200 | 200 |
200 |
|||||||||||
Fuse |
Size (RT16/NT/NH)
GB/T13539.2 IEC 62269-2 |
00 | 1 | 2 |
3 |
|||||||||||
|
Working current | In | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 |
500 |
|
power waste |
P | W | 12 | 12 | 12 | 18 | 23 | 32 | 28 | 34 | 45 | 40 | 48 |
60 |
||
Mechanism |
Mechanical life | time | 1400 | 1400 | 800 | 800 | 1400 |
800 |
||||||||
Busbar spacing |
mm | 185 | 185 | 185 |
185 |
|||||||||||
Protection grade of mechanism |
Front
|
on | IP20 | IP20 | IP20 |
IP20 |
||||||||||
off |
IP30 | IP30 | IP30 |
IP30 |
||||||||||||
Other
|
Electronic fuse monitor (EFM) | Can be added | Can be added | Can be added |
Can be added |
|||||||||||
Switch opening and closing signal feedback (microswitch) |
Can be added | Can be added | Can be added | Can be added | ||||||||||||
Working conditions
|
Ambient air temperature | ℃ |
-5 ~ +55 |
|||||||||||||
Rated working system |
Uninterrupted working system | |||||||||||||||
Operation mode |
Handle operation |
|||||||||||||||
Installation method |
Vertical installation |
|||||||||||||||
Altitude |
m |
≤ 2000 |
||||||||||||||
class of pollution |
3 |
|||||||||||||||
Overvoltage level |
Overvoltage level | Ⅲ
|
Ⅳ |
Click to view grl DNH7-160 product>>
Fuse Disconnector Outline and Installation Dimension (mm)
Click to view grl group company information>>
Click to view grl Fuse Switch Disconnector product>>
Click to view grl fuse product>>

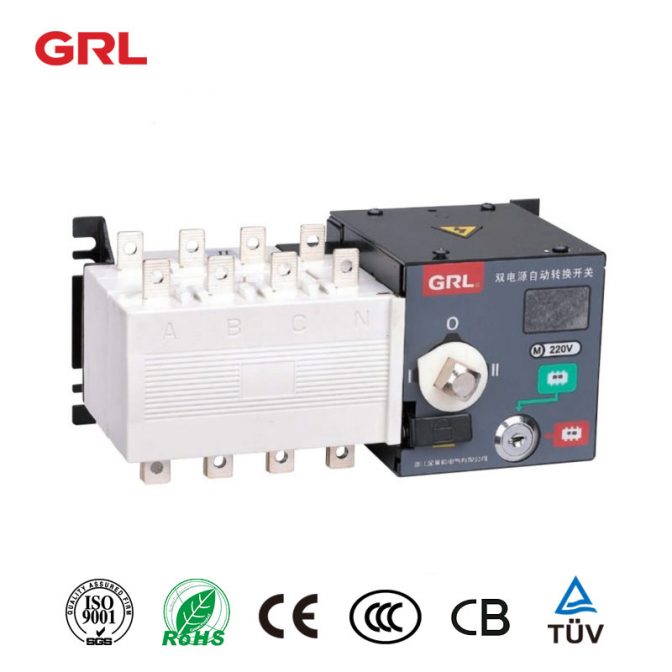

التلقائي نقل التبديل DNQ8 الطاقة المزدوجة (مستوى الكمبيوتر المعزول)
التبديل التلقائي نقل DNQ8
تستخدم مفاتيح النقل التلقائي للعزل (ATS) لفصل مصدرين للطاقة فعليًا ، مثل المولد وشبكة المرافق. عادة ما يتم استخدام ATS على مستوى الكمبيوتر الشخصي في تطبيقات مركز البيانات والخادم حيث تحتوي مراكز البيانات في كثير من الأحيان على مصادر طاقة متعددة ، بما في ذلك شبكة المرافق والمولدات و UPSs.
تبديل التحويل التلقائي نظرة عامة على المنتج
يتكون قسم التحكم في مفتاح DNQ8 من غلاف معدني ، في حين أن المفتاح نفسه مصنوع من راتنجات البوليستر غير المشبعة من الألياف الزجاجية.
DNQ8 is also aesthetically pleasing, with a solid structure and compact form factor. It is the ideal choice for a variety of applications.
تطبيق التبديل التلقائي نقل
يعد مفتاح النقل التلقائي من سلسلة DNQ8 جهازًا مهمًا لتشغيل الأنظمة والمعدات المختلفة. كما أن لديها تيار تصنيف من 16 إلى 3200A.
بالإضافة إلى ذلك ، يمكن استخدام مفتاح النقل التلقائي من سلسلة DNQ8 لنظام التبديل من مصدر طاقة رئيسي واحد ومصدر طاقة احتياطي واحد ، أو إمدادات الطاقة الاحتياطية المتبادلة في شبكة المحرك.
مثال على اختيار النموذج
The automatic transfer switch, with the agreed heating current of 125 amps, the AC rated voltage of 400 volts, the rated current of 50 amps, 4 poles (3 poles + interruptible neutral pole), is suitable for the automatic switching and automatic recovery of the power supply system of municipal power and oil engine.
تلبية المعيار
DNQ8 series automatic transfer switch symbols the following standards:
المعايير الدولية
- IEC60947-1 low voltage switchgear and controlgear part I General
- IEC60947-3 المفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم ، والمفاتيح ، والعوازل ، والمفصلات ومجموعات الصمامات
- IEC60947-6 الجهد المنخفض المفاتيح ومعدات التحكم متعددة الوظائف التبديل التلقائي نقل التبديل الجهاز
 ؛
المعيار الوطني
- GB/T14048.1 general rules for low voltage switchgear and controlgear
- GB14048.3 مفاتيح الجهد المنخفض ومعدات التحكم ، ومفاتيح الجهد المنخفض ، والعوازل ، والمفصلات ومجموعات الصمامات
- G814048.11 low voltage switchgear and control equipment multifunctional electrical appliances transfer switching appliances
المعايير الفنية الرئيسية
وافق التدفئة الحاليةأولاث |
16 |
20 | 32 | 40 | 50 | 63 | 80 | ١٠٠ | 125 | 160 | 250 | ٤٠٠ | ٦٠٣ | ٨٠٠ | ألف | ٥٠٥٠ | ١٦٠٠ | عام 2000 | ٢٥٠٠ |
٣٢٠٠ |
|
تصنيف العزل الجهد Uأولا |
٥٠٠ فولت |
٦٩٠ فولت |
800V |
||||||||||||||||||
تصنيف دفعة تحمل الجهد Uimp |
6 كيلو فولت |
8 كيلو فولت |
12kV |
||||||||||||||||||
تصنيف العمل الحالي Iهـ |
16 |
20 | 32 | 40 | 50 | 63 | 80 | ١٠٠ | 125 | 160 | 250 | ٤٠٠ | ٦٠٣ | ٨٠٠ | ألف | ٥٠٥٠ | ١٦٠٠ | عام 2000 | ٢٥٠٠ |
٣٢٠٠ |
|
تصنيف قصير الوقت تحمل الحالي ICW(0.5 ثانية) |
5KA |
8KA | 12.5kA |
٣٢ كيلو أمبير |
|||||||||||||||||
فئة الاستخدام |
نموذج: AC33B |
AC33iB |
|||||||||||||||||||
تصنيفها العمل الجهد UE |
نموذج: AC400V |
||||||||||||||||||||
التحكم في الجهد المحرك |
نموذج: AC220V |
||||||||||||||||||||
وقت التحويل |
0.7 ثانية |
1.8 ثانية |
|||||||||||||||||||
أوقات الحياة الميكانيكية |
٨٠٠٠ |
٦٠٠٠ | ثلاثة آلاف |
عام 2000 |
|||||||||||||||||
أوقات الحياة الكهربائية |
ثلاثة آلاف |
٢٥٠٠ | ألف وخمسمائة |
ألف |
|||||||||||||||||
الوزن 4 صأوليكيلوجرام |
٣.٤ |
6.0 | ٥-٥ | ١٥-٥ – ٥١ | 17 | 32 | 36 | 37 | 40 | 60 | 62 |
68 |
 ؛
الأداء والخصائص
لديها متشابكة ميكانيكية وكهربائية موثوقة ، ولا يوجد مشغل عنصر ، ومفتاح عزل الحمل المستقل.
يستخدم DNQ8 تكنولوجيا العبور الصفري لتلبية احتياجات الربط الناري. لديها مؤشر موقف التبديل واضحة، قفل، وغيرها من الوظائف لعزل بأمان وموثوق بها السلطة والتحميل.
هناك أربع وظائف تشغيل: التشغيل اليدوي في حالات الطوارئ ، عملية التحكم عن بعد الكهربائية ، عملية قطع الاتصال في حالات الطوارئ تلقائيًا.
بيئة التشغيل
- يجب ألا يتجاوز الحد الأقصى للارتفاع 2000 متر.
- يجب ألا تتجاوز درجة الحرارة 40 درجة مئوية ولا تقل عن -5 درجة مئوية. يجب ألا تتجاوز الرطوبة النسبية 95٪.
- لا توجد بيئة متوسطة متفجرة.
- لا أمطار أو بيئة غزو الثلوج.
ملاحظة:
ويمكن أن تؤثر درجة حرارة الهواء المحيط خارج النطاق الموصى به +40 درجة مئوية إلى -5 درجة مئوية إلى -45 درجة مئوية على أداء هذا المنتج.
المعلمات الحالية
يحتوي المفتاح على ثلاثة أقطاب وأربعة منتجات من الدرجة (ثلاثة أقطاب + قطب محايد على الخروج).
There are 27 current levels, including 16a, 20a, 25A, 32a, 40a, 50a, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A, 315A, 350A, 400A, 450A, 500A, 630A, 800A, 1000A, 1250A, 1600A, 2000a, 2500A, 3200A, etc.
مقدمة في اختيار النموذج
النوع الأول (النوع الأساسي)
التلقائي بالكامل ، التيار الكهربائي التيار الكهربائي ، مؤشر إشارة إغلاق التبديل الخارجي
النوع الثاني (توليد الطاقة والحماية من الحرائق)
أوتوماتيكي بالكامل ، طاقة التيار الكهربائي ، توليد الطاقة الرئيسية ، يمكن تحويله قسراً إلى مشترك ، الاستعداد ، الانقسام المزدوج (مكافحة الحرائق) ، مع إخراج إشارة المولد.
النوع الثالث (نوع الحماية من فشل الطور)
التلقائي بالكامل، أنابيب التيار الكهربائي السلطة، أنابيب توليد الطاقة، يمكن التبديل بالقوة بين المشتركة، والاستعداد والانقسام المزدوج (مكافحة الحرائق). عندما تكتشف النهاية المشتركة عدم وجود مرحلة ، يمكنها بدء إخراج إشارة المولد أو التبديل عادة إلى إمدادات الطاقة الاحتياطية.
النوع الرابع (نوع الحماية من الجهد المنخفض)
أوتوماتيكي بالكامل ، طاقة التيار الكهربائي ، توليد الطاقة الرئيسية ، والتي يمكن تبديلها بالقوة بين الانقسام المشترك والاستعداد والمزدوج. في حالة انخفاض الجهد أو فقدان المرحلة لخط الطور الطرفي المشترك ، يمكن بدء إخراج إشارة المولد أو يمكن تحويل مصدر الطاقة المشترك إلى إمدادات الطاقة الاحتياطية.
مقدمة من انقسام المراقب الذكي الخارجي
Backend timeout, please retry it laterتدعم أنظمة إمدادات الطاقة المزدوجة أيضًا موازنة الحمل الديناميكي في تصاميم مراكز البيانات ، مما يمنع أي مصدر طاقة واحد من الحمل الزائد ويعزز الأداء العام للخادم واستقراره.The switching delay of common and standby is adjustable.
Manually select the common and standby power supply and disconnect the two power supplies.علاوة على ذلك ، يحمي نظام إمدادات الطاقة المزدوج أجهزة الخادم من خلال التبديل بسلاسة إلى مصدر الطاقة الاحتياطي عندما تنشأ مشكلة في الإمداد الرئيسي ، مما يمنع الأضرار المحتملة للأجهزة من انقطاع التيار الكهربائي.The action status indicator is displayed.تم تصميم هذه الأنظمة مع وضع كفاءة التكلفة والتوافق في الاعتبار ، مما يسمح باستعادة الطاقة بسرعة أثناء انقطاع التيار الكهربائي غير المتوقع ، وبالتالي حماية استمرارية الأعمال وتجنب الخسائر غير الضرورية.
باختصار ، يتمثل دور نظام إمدادات الطاقة المزدوجة في مراكز البيانات في توفير طاقة زائدة عن الحاجة ، وتسهيل التبديل التلقائي وموازنة التحميل ، وحماية أجهزة الخادم ، وتعزيز موثوقية النظام واستقراره ، وضمان العمليات التجارية المستمرة وأمن البيانات.
Wiring diagramفوائد استخدام معدات تبديل النقل التلقائي (ATSE)

التشغيل الآلي
:
ATSE
Automatic transfer switch Outline and installation dimension (mm)حماية المعدات
من خلال إدارة انتقالات الطاقة بسلاسة ، تمنع ATSE TOEFL تقلبات الجهد التي يمكن أن تلحق الضرر بالمعدات ، وتطيل عمرها الافتراضي وتقلل من تكاليف الصيانة.
سلامة
في مجالات مثل الرعاية الصحية والاتصالات والإنتاج الصناعي ، يمكن أن يؤدي انقطاع التيار الكهربائي إلى مخاطر شديدة على السلامة. يضمن ATSE التبديل السريع ، والحفاظ على التشغيل الآمن للأنظمة الأساسية وحماية كل من الأشخاص والأصول.

لماذا تختار GRL’s Automatic Transfer Switch Equipment (ATSE)
س
الحلول؟ |
في GRL ، نقدم حلول ATSE ILO عالية الأداء المصممة خصيصًا لتلبية متطلبات مختلف الصناعات.تم تصميم منتجاتنا من ATSE لتبديل الطاقة بسلاسة ، مما يضمن الموثوقية والسلامة في التطبيقات الحيوية. مع ATSE لـ GRL ، تكسب:A
موثوقية لا مثيل لها |
Bحلول مخصصةنحن ندرك أن الصناعات المختلفة لديها احتياجات فريدة من الطاقة. توفر GRL حلول ATSE قابلة للتخصيص لتناسب متطلباتك المحددة. | كفاءة التكلفةمن خلال اختيار ATSE من GRL ، فإنك لا تستثمر فقط في استمرارية الطاقة ولكن أيضًا في تقليل وقت التوقف عن العمل وحماية معداتك ، مما يترجم إلى وفورات في التكاليف على المدى الطويل. | ATSE هو جزء لا غنى عنه من أي نظام طاقة ، مما يضمن إمدادات الطاقة المستمرة في مجموعة واسعة من البيئات. من الرعاية الصحية ومراكز البيانات إلى التصنيع الصناعي والبنية التحتية العامة ، تلعب ATSE دورًا حاسمًا في الحفاظ على الاستقرار والسلامة التشغيلية.Cتلتزم GRL بتقديم حلول ATSE من الدرجة الأولى ، والجمع بين الموثوقية والتكنولوجيا المتقدمة والتخصيص لتلبية المتطلبات الفريدة لعملائنا. اختر حلول ATSE من GRL للحصول على تجربة طاقة موثوقة وآمنة ودون انقطاع. | G | J | K | L | N | P | R | S | T | U | W | X | Y |
Y1 |
||
125A/3 |
376 |
283.5 | 135 | 134 | 261 | 208 | 166 | 262.5 | 78/108 | 7 | 87 | 36 | 20 | 25 | 3.5 | 134 | 155 | 9 | 56 |
141 |
125A/4 |
406 |
316 | 135 | 134 | 261 | 208 | 166 | 295 | 78/108 | 7 | 87 | 36 | 20 | 25 | 3.5 | 134 | 155 | 9 | 56 |
141 |
160A/3 |
376 |
283.5 | 135 | 134 | 261 | 208 | 166 | 262.5 | 78/108 | 7 | 87 | 36 | 20 | 25 | 3.5 | 134 | 155 | 9 | 56 |
141 |
160A/4 |
406 |
316 | 135 | 134 | 261 | 208 | 166 | 295 | 78/108 | 7 | 87 | 36 | 20 | 25 | 3.5 | 134 | 155 | 9 | 56 |
141 |
200A/3 |
416 |
323.5 | 170 | 134 | 261 | 208 | 166 | 302.5 | 78/108 | 7 | 87 | 50 | 25 | 30 | 3.5 | 134 | 164 | 11 | 60 |
145 |
200A/4 | 466 | 373.5 | 170 | 134 | 261 | 208 | 166 | 353 | 78/108 | 7 | 87 | 50 | 25 | 30 | 3.5 | 134 | 164 | 11 | 60 | 145 |
250A/3 |
416 |
323.5 | 170 | 134 | 261 | 208 | 166 | 302.5 | 78/108 | 7 | 87 | 50 | 25 | 30 | 3.5 | 134 | 164 | 11 | 60 |
145 |
250A/4 |
466 |
373.5 | 170 | 134 | 261 | 208 | 166 | 353 | 78/108 | 7 | 87 | 50 | 25 | 30 | 3.5 | 134 | 164 | 11 | 60 |
145 |
400A/3 |
455 |
378.5 | 240 | 208 | 333 | 270 | 166 | 358.5 | 176 | 11 | 103.5 | 65 | 30 | 40 | 5 | 208 | 197 | 12 | 83 |
193 |
400A/4 |
515 |
438.5 | 240 | 208 | 333 | 270 | 166 | 418.5 | 176 | 11 | 103.5 | 65 | 30 | 40 | 5 | 208 | 197 | 12 | 83 |
193 |
630A/3 |
455 |
378.5 | 260 | 208 | 333 | 270 | 160 | 358.5 | 176 | 11 | 103.5 | 65 | 40 | 50 | 6 | 208 | 197 | 12 | 83 |
194 |
630A/4 |
515 |
438.5 | 260 | 208 | 333 | 270 | 160 | 418.5 | 176 | 11 | 103.5 | 65 | 40 | 50 | 6 | 208 | 197 | 12 | 84 |
194 |
800A/3 |
871.5 |
524 | 340 | 250 | 387 | 319.5 | 448 | 499 | 212 | 11 | 88 | 120 | 60 | 69 | 8 | 250 | 198.5 | 12.5 | 84 |
252 |
800A/4 |
975.5 |
637.5 | 340 | 250 | 387 | 319.5 | 448 | 612.5 | 212 | 13 | 88 | 120 | 60 | 69 | 8 | 250 | 207 | 12.5 | 107 |
252 |
1000A/3 |
871.5 |
524 | 340 | 250 | 387 | 319.5 | 448 | 499 | 212 | 13 | 88 | 120 | 60 | 69 | 8 | 250 | 198.5 | 12.5 | 107 |
252 |
1000A/4 |
975.5 |
637.5 | 340 | 250 | 387 | 319.5 | 448 | 612.5 | 212 | 13 | 88 | 120 | 60 | 69 | 8 | 250 | 207 | 12.5 | 107 |
252 |
1250A/3 |
871.5 |
524 | 369 | 250 | 387 | 319.5 | 448 | 499 | 212 | 13 | 88 | 120 | 80 | 69 | 8 | 250 | 198.5 | 13 | 107 |
252 |
1250A/4 |
975.5 |
637.5 | 369 | 250 | 387 | 319.5 | 448 | 612.5 | 212 | 13 | 88 | 120 | 80 | 69 | 8 | 250 | 207 | 13 | 107 |
252 |
1600A/3 |
871.5 |
524 | 376 | 250 | 387 | 319.5 | 448 | 499 | 212 | 13 | 88 | 120 | 80 | 69 | 10 | 250 | 198.5 | 13 | 109 |
253.5 |
1600A/4 |
975.5 |
637.5 | 376 | 250 | 387 | 319.5 | 448 | 612.5 | 212 | 13 | 88 | 120 | 80 | 69 | 10 | 250 | 207 | 13 | 109 |
253.5 |
Specifications |
A |
A1 | B | C | G | J | O | R | S | T | V | Y1 | Y2 |
Y3 |
2000A/3 |
785 |
535 | 423 | 560 | 360 | 408 | 490 | 80 | 81 | 10 | 30 | 113 | 121 |
113 |
2000A/4 |
1080 |
650 | 423 | 560 | 540 | 523 | 605 | 80 | 81 | 10 | 30 | 113 | 121 |
113 |
2500A/3 |
785 |
535 | 433 | 560 | 360 | 408 | 490 | 80 | 81 | 15 | 30 | 118 | 116 |
118 |
2500A/4 |
1080 |
650 | 433 | 560 | 540 | 523 | 605 | 80 | 81 | 15 | 30 | 118 | 116 |
118 |
3150A/3 |
785 |
535 | 443 | 560 | 360 | 408 | 490 | 80 | 81 | 20 | 30 | 113 | 111 |
123 |
3150A/4 |
1080 |
650 | 443 | 560 | 540 | 523 | 605 | 80 | 81 | 20 | 30 | 113 | 111 |
123 |
Automatic transfer switch Wiring diagram
Automatic transfer switch Patch terminal diagram
What is an Automatic Transfer Switch Equipment(ATSE)?
Understanding ATSE
Automatic Transfer Switch Equipment(ATSE) is a crucial component in power systems designed to ensure the continuous and reliable supply of electricity.
Automatic Transfer Switch Equipment(ATSE) seamlessly switches the power source from the primary supply to a backup supply in the event of a power failure or abnormal voltage conditions.
With a switching speed measured in milliseconds, Automatic Transfer Switch Equipment(ATSE) is essential for environments that cannot tolerate power interruptions, such as hospitals, data centers, communication stations, and industrial production lines.

How Automatic Transfer Switch Equipment(ATSE) Works
ATSE constantly monitors the status of the primary power source, checking parameters like voltage and frequency.
When it detects an issue, such as a power outage, undervoltage, or overvoltage, it swiftly executes a pre-set switching strategy, transferring the load to a backup power source. This backup source could be a generator, an Uninterruptible Power Supply (UPS), or another independent power source.
Once the primary power is restored and stabilized, ATSE can switch back to the main power source according to predefined delay settings.
Applications of Automatic Transfer Switch Equipment(ATSE)
A dual power supply system is designed with an automatic transfer switch that rapidly switches to a backup power source when the primary supply fails or experiences a blackout. This transfer occurs within milliseconds to a few seconds, ensuring that equipment and systems remain operational during power interruptions.
The primary goal of a dual power supply system is to enhance the reliability and stability of power for critical equipment and systems.
It is ideal for environments that demand high power stability and continuity, such as data centers, communication stations, medical devices, and financial transaction systems.
Healthcare Facilities: In hospitals, power outages can have life-threatening consequences. ATSE ensures immediate switching to backup power in critical areas like operating rooms and intensive care units, providing uninterrupted power supply to essential medical equipment.

Data Centers: Data centers require 24/7 power to keep servers, storage devices, and network infrastructure running. ATSE quickly switches to backup generators or UPS systems in the event of a primary power failure, preventing data loss and service interruptions.
Communication Stations: Communication infrastructure relies on constant power to maintain network operations. ATSE ensures a seamless transition to backup power during grid failures, ensuring the stability of communication services.
Industrial Manufacturing: Continuous production processes are crucial in manufacturing. ATSE prevents costly downtime and production losses by providing continuous power to equipment, ensuring smooth industrial operations.
Public Infrastructure: In public places like airports, subway stations, and shopping malls, ATSE ensures that lighting, security systems, and other critical equipment remain operational during power outages, maintaining public safety.
What role does a dual power supply system play in data centers?
The main goal of using a dual power supply system in data centers is to boost system reliability and stability. With two separate power paths, the system can automatically switch to a backup power source if the primary one fails or requires maintenance.
This setup ensures that critical equipment and servers in the data center continue to operate, minimizing the risk of business disruptions and data loss due to power issues.
Dual power supply systems also support dynamic load balancing in data center designs, preventing any single power source from being overloaded and enhancing overall server performance and stability.

Moreover, a dual power supply system safeguards server hardware by seamlessly switching to the backup power source when an issue arises with the main supply, preventing potential damage to hardware from power failures.
These systems are designed with cost-efficiency and compatibility in mind, allowing for quick power restoration during unexpected outages, thereby protecting business continuity and avoiding unnecessary losses.
Highly compatible dual power supply systems can integrate smoothly with existing power infrastructures, reducing the need for extensive modifications or upgrades while improving overall system stability and reliability.
In short, the role of a dual power supply system in data centers is to provide redundant power, facilitate automatic switching and load balancing, protect server hardware, and enhance system reliability and stability, ensuring continuous business operations and data security.
Benefits of Using Automatic Transfer Switch Equipment(ATSE)
Enhanced Power Reliability: ATSE provides immediate switching to backup power when the primary source fails, ensuring uninterrupted power supply. This is vital for critical environments that cannot afford downtime.
Automated Operation: ATSE performs fully automated power switching without the need for human intervention, reducing complexity and labor costs. Automation also minimizes the risk of human error, improving overall system reliability.
Equipment Protection: By managing power transitions smoothly, ATSE prevents voltage fluctuations that can damage equipment, extending its lifespan and reducing maintenance costs.
Safety: In fields like healthcare, communication, and industrial production, power interruptions can lead to severe safety hazards. ATSE ensures rapid switching, maintaining the safe operation of essential systems and protecting both people and assets.
Economic Benefits: By minimizing power outage-induced production and service interruptions, ATSE helps businesses reduce financial losses and enhance operational efficiency.
Why Choose GRL’s Automatic Transfer Switch Equipment(ATSE) DNQ8 Solutions?
At GRL, we offer high-performance ATSE solutions tailored to meet the demands of various industries.
Our ATSE products are designed for seamless power switching, ensuring reliability and safety in critical applications. With GRL’s ATSE, you gain:
- Unmatched Reliability: Our ATSE systems are engineered for rapid response, ensuring your operations remain uninterrupted even during power failures.
- Advanced Technology: GRL’s ATSEsolutions incorporate cutting-edge technology for real-time monitoring and swift switching, providing peace of mind and operational security.
- Custom Solutions: We understand that different industries have unique power needs. GRL provides customizable ATSE solutions to fit your specific requirements.
- Cost-Efficiency: By choosing GRL’s ATSE, you not only invest in power continuity but also in reducing downtime and protecting your equipment, translating into long-term cost savings.
ATSE is an indispensable part of any power system, ensuring continuous power supply in a wide range of environments. From healthcare and data centers to industrial manufacturing and public infrastructure, ATSE plays a crucial role in maintaining operational stability and safety.
GRL is committed to delivering top-tier ATSE solutions, combining reliability, advanced technology, and customization to meet the unique demands of our clients. Choose GRL’s ATSE solutions for a reliable, safe, and uninterrupted power experience.
Of course, we also have a manual transfer switch

فاصل الصمامات مجموعة HGLR سلسلة، فاصل التبديل 63-630A
فك الصمامات المجموعة HGLR سلسلة
سلسلة HGLR عزل التبديل مجموعة الصمامات (يشار إليها فيما يلي باسم التبديل) هو متعدد القطب ، مفتاح تشغيل يدوي. القشرة مصنوعة من راتنجات البوليستر غير المشبعة المقواة بالألياف الزجاجية ، والتي تتمتع بأداء عازل عالي ، وقدرة وقائية وسلامة موثوقة.
آلية التشغيل هي آلية تسارع مع تخزين الطاقة الربيعية والإفراج الفوري. الاتصال الفوري وقطع هيكل الاتصال متعدد نقاط التوقف مستقل عن سرعة مقبض التشغيل ، مما يحسن بشكل كبير من الخصائص الكهربائية والميكانيكية المختلفة.
يمكن لمجموعة الصمامات disconnector ضمان اتصال آمن وموثوق به وفصل الدائرة. لديها حماية موثوقة ضد التيار الزائد أو الدوائر القصيرة. الحالة المنفصلة مرئية بوضوح.
الصمامات التبديل Disconnector خصائص الهيكل
مجموعة Disconnector Fuse Group هي الحل الأمثل للاتصالات الحالية العالية وقطع الاتصال. تصميمها المعياري يجعل من السهل تجميعها وفقا لاحتياجاتك، في حين أن التصميم الهيكلي المتكامل يضمن الاستقرار. تسمح آلية تخزين الطاقة الربيعية بالاتصالات والقطع السريعة والسهلة ، حتى عند السرعات العالية.
- تتبنى مجموعة الصمامات المنفصلة HGLR-63 ~ 400 هيكل تصميم وحدات ، والتي يمكن تجميعها بحرية وفقًا لمتطلبات العملاء.
- تتبنى HGLR-630 تصميمًا هيكليًا متكاملًا لضمان استقرار أداء المنتج بسبب تياره العالي.
تعتمد آلية التشغيل آلية تخزين الطاقة الربيعية. عندما يتم توصيل المنتج وقطع الاتصال ، يمكن إطلاق الربيع على الفور لتحقيق الاتصال السريع والانفصال (13.8 م / ث) ، وهو مستقل عن سرعة مقبض التشغيل ويحسن بشكل كبير من القدرة على إطفاء القوس.
مجموعة Disconnector Fuse Group هي طريقة آمنة وسهلة لفصل الدائرة الكهربائية الخاصة بك. مصنوعة من راتنج البوليستر غير المشبعة المقوى بالألياف الزجاجية عالية الجودة ، يحتوي هذا المفتاح على درع مرئي لسهولة التفكيك واستبدال وصلة الصمامات. تحتوي مجموعة Disconnector Fuse أيضًا على جهات اتصال ذاتية التنظيف للحصول على اتصال موثوق به ، ووظائف حماية السلامة الحالية والقصيرة.
تلبية المعيار
المعايير الدولية
- IEC60947-1 المفاتيح الكهربائية الجهد المنخفض وcontrolgear الجزء 1: العام
- IEC60947-3 المفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم ، والمفاتيح ، والعوازل ، والمفصلات ومجموعات الصمامات
المعيار الوطني
- GB / T 14048.1 القواعد العامة للمفاتيح الكهربائية ذات الجهد المنخفض و controlgear
- GB / T 14048.3 مفاتيح الجهد المنخفض ومعدات التحكم ، والمفاتيح ، والعوازل ، والفصل ، ومجموعات الصمامات
- GB / T 4208-1993 درجات الحماية للحاويات المغلقة
- GB 13539.1 المتطلبات الأساسية للصمامات ذات الجهد المنخفض
- GB 13539.2 متطلبات إضافية للصمامات المستخدمة من قبل الموظفين المتفرغين للصمامات ذات الجهد المنخفض
ظروف العمل والتركيب العادية
بيئة التشغيل
ويجب ألا يتجاوز الحد الأقصى لدرجة حرارة الهواء المحيط +40 درجة مئوية، بحد أدنى -5oس. وينبغي ألا يتجاوز متوسط درجة الحرارة داخل المبنى +35 درجة مئوية في غضون 24 ساعة. يجب ألا يقع موقع التثبيت على ارتفاع أكثر من 2000 متر فوق مستوى سطح البحر.
وعندما تكون درجة الحرارة القصوى أعلى من 40 درجة مئوية، ينبغي ألا تتجاوز الرطوبة النسبية للهواء 50 في المائة. ومع ذلك ، في درجات الحرارة المنخفضة ، يُسمح بزيادة الرطوبة النسبية ؛ على سبيل المثال ، 90٪ عند 20 درجة مئوية. إذا كان يجب أن يحدث التكثيف بسبب التغيرات في درجات الحرارة ، فيجب وضع تدابير خاصة.
مستوى التلوث في البيئة المحيطة هو المستوى 3.solator التبديل أو إيقاف التشغيل
التركيب
يجب تثبيت المفتاح في مكان دون اهتزاز كبير واهتزاز صدمة وغزو المطر والثلوج. في الوقت نفسه ، يجب أن يكون مكان التركيب خاليًا من الوسائط الخطرة المتفجرة ، ويجب أن يكون الوسيط خاليًا من الغاز والغبار بما يكفي لتآكل المعادن وعزل الأضرار.
اقرأ عن
الصمامات التبديل Disconnectorاختيار الصمامات والصمامات تصنيف جدول المقارنة الحالية.
عزل التبديل الصمامات مجموعة الصمامات إطار مختلف
تصنيف التيار من مجموعة الصمامات disconnector ((أ)(يضحك) |
تصنيف الحالي من وصلة الصمامات ((أ)(يضحك) |
حجم الصمامات |
63 |
2،4،6،10،16،20،25،32،40،50،63 |
فاكس: 00C |
160 |
2،4،6،10،16،20،25،32،40،50،63،80،100،125،160 |
00 |
250 |
16،20،25،40،50،63،80،100،125،160،200،250 |
1 ف-3 |
٤٠٠ |
50،63،80،100،125،160،200،250،315،400 |
2 ف-4 |
٦٠٣ |
200،250،315،400،500،630 |
3 ف-3 |
الخصائص الكهربائية والميكانيكية لـ HGLR-63 ~ 630 Disconnector Fuse Group
المعلمات الكهربائية | وافق التدفئة الحاليةأولاثامناً ((أ)(يضحك) |
63 |
160 | 250 | ٤٠٠ |
٦٠٣ |
||
س | حجم الصمامات |
فاكس: 00C |
00 | 1 ف-3 | 2 ف-4 |
3 ف-3 |
||
س | تصنيف العزل الجهد Uأولا |
٨٠٠ |
٨٠٠ | ٨٠٠ | ٨٠٠ |
٨٠٠ |
||
س | قوة عازلة (V) |
عام 2000 |
عام 2000 | عام 2000 | عام 2000 |
عام 2000 |
||
س | تصنيف دفعة تحمل الجهد Uimp KV |
8 |
8 | 8 | 8 |
8 |
||
س | تصنيف العمل الحاليأولا(هـ)(أ)(يضحك) |
٤١٥ فولت |
Ac-23B | 63 | 160 | 250 | ٤٠٠ |
٦٠٣ |
س | س |
٦٩٠ فولت |
AC-21B | 40 | ١٠٠ | 200 | ٣١٥ |
٤٠٠ |
س | الحد من التيار ماس كهربائى(IQ) (KA) |
20 |
20 | 20 | 20 |
20 |
||
صنع وكسر القدرة (الأسلحة) | تصنيف صنع القدرات |
63صفر |
160صفر | 250صفر | ٤٠٠صفر |
٦٠٣صفر |
||
س | تصنيف كسر القدرة |
٥٠٤ |
٣٠٨٠ | عام 2000 | ٣٢٠٠ |
٥٠٤٠ |
||
التشغيلس
الأداء |
الحياة الميكانيكية |
١٧٠٠ |
ألف وأربعمائة | ألف وأربعمائة | ٨٠٠ |
٨٠٠ |
||
س | الحياة الكهربائية |
300 |
200 | 200 | 200 |
200 |
||
م.ثمانية | 3 ف-3بأوليس |
1 ف-3 |
١-٨-٨ | 3-2 | 4-8 |
16 |
||
س | 4 فأوليس |
1، 3 |
٢-٣-٣ | 4-5 | ٦-١-١ |
19 |
الصمامات التبديل Disconnector مخطط وتركيب البعد (مم)
المواصفات |
(أ) |
باء | جيم | (د) | هـ | واو | ج | (ح) | ك | (ن) |
م |
HGLR-63/3 |
134 |
118 | 31 | 70 | 118 | 134 | 102 | 32 | 97 | ٥-٥ | 5 خ ع (رأ) |
EnglishEspañolPortuguêsPусскийDeutschالعربية |
1 ف-366 |
118 | 31 | 70 | 118 | 134 | 102 | 32 | 97 | ٥-٥ |
5 خ ع (رأ) |
الصمامات التبديل Disconnector
المواصفات |
(أ) |
باء | جيم | (د) | هـ | (ح) | م | ك | (ن) | ب | يو | (ل) |
ΦX |
HGLR-160/3 |
١٦٥١ |
١٦٢ | ١٩٢ | 118 | 127 | 108 | 67 | 90 | ١٤١ | 36 | 115 | 5 خ ع (رأ) |
٨-٨-٨ |
HGLR-160 /4 خ ع (رأ) |
200 |
١٦٢ | ١٩٢ | 118 | 127 | ١٤٤١ | 67 | 90 | ١٤١ | 36 | 115 | 5 خ ع (رأ) |
٨-٨-٨ |
HGLR-250/3 |
٣٢٦ |
٥٩٥ | 200 | 160 | ١٤٦ | 180 | 93 | 137 | ١٦٥١ | 60 | ٤٥١ | 6 خ ع (رأ) |
11 |
HGLR-250 /4 خ ع (رأ) |
296 |
٥٩٥ | 200 | 160 | ١٤٦ | ٢٤٠ | 93 | 137 | ١٦٥١ | 60 | ٤٥١ | 6 خ ع (رأ) |
11 |
HGLR-400/3 |
٢٨١ |
٥٠٥ | 200 | ١٧٠ | ١٤٩ | 198 | 124 | 137 | ٧٥١ | 66 | ٤٥١ | 6 خ ع (رأ) |
11 |
HGLR-400 / 4 |
347 |
٥٠٥ | 200 | ١٧٠ | ١٤٩ | 264 | 124 | 137 | ٧٥١ | 66 | ٤٥١ | 6 خ ع (رأ) |
11 |
الصمامات التبديل Disconnector
المواصفات |
(أ) |
باء | جيم | (د) | هـ | (ح) | م | ك | (ن) | ب | يو | (ل) |
ΦX |
HGLR-160/3 |
١٦٥١ |
١٦٢ | 150 ~ 300 | 118 | 127 | 108 | 67 | 90 | ١٤١ | 36 | 126 | 5 خ ع (رأ) | ٨-٨-٨ |
HGLR-160 /4 خ ع (رأ) |
200 |
١٦٢ | 150 ~ 300 | 118 | 127 | ١٤٤١ | 67 | 90 | ١٤١ | 36 | 126 | 5 خ ع (رأ) |
٨-٨-٨ |
HGLR-250/3 |
٣٢٦ |
٥٩٥ | 150 ~ 300 | 160 | ١٤٦ | 180 | 93 | 137 | ١٦٥١ | 60 | 126 | 6 خ ع (رأ) |
11 |
HGLR-250 /4 خ ع (رأ) |
296 |
٥٩٥ | 150 ~ 300 | 160 | ١٤٦ | ٢٤٠ | 93 | 137 | ١٦٥١ | 60 | 126 | 6 خ ع (رأ) |
11 |
HGLR-400/3 |
٢٨١ |
٥٠٥ | 150 ~ 300 | ١٧٠ | ١٤٩ | 198 | 124 | 137 | ٧٥١ | 66 | 126 | 6 خ ع (رأ) |
11 |
HGLR-400 / 4 |
347 |
٥٠٥ | 150 ~ 300 | ١٧٠ | ١٤٩ | 264 | 124 | 137 | ٧٥١ | 66 | 126 | 6 خ ع (رأ) |
11 |
ما هي سيناريوهات التطبيق التي تتطلب مفاتيح عزل صناعية؟
 ؛
الدور الرئيسي لمفاتيح العزل الصناعية
في البيئة الصناعية ، السلامة والكفاءة مهمة للغاية. هذا ينطبق بشكل خاص على الأجهزة والآلات المنزلية عالية الطاقة. لضمان التشغيل السلس وحماية الموظفين ، تصبح مفاتيح العزل الصناعية مكونات لا غنى عنها.
واحد.الآلات والمعدات الثقيلة
في المجالات الصناعية مثل التصنيع ، تعد الآلات الثقيلة مثل المكابس والمخارط وآلات الطحن معدات شائعة في المصانع. غالبًا ما تعمل هذه الآلات على الفولتية والتيارات العالية ، والتي يمكن أن تكون خطيرة أثناء الصيانة أو الإصلاحات. الصف الصناعيعزل مفاتيحيمكن عزل الطاقة بأمان قبل إجراء الصيانة أو غيرها من الأعمال. العمل بأمان.
-إثنانأفران وأفران صناعية
أفران وأفران صناعية لعمليات مثل المعالجة والصلب والمعالجة الحرارية. غالبًا ما يتعاملون مع درجات الحرارة المرتفعة للغاية ويتطلبون تحكمًا دقيقًا. تسمح مفاتيح العزل بقطع التيار الكهربائي بشكل آمن.
▁3 .المحركات ومحركات الأقراص
تعمل المحركات الكهربائية على تشغيل أنواع مختلفة من المعدات الميكانيكية في البيئات الصناعية. فهي مكونات حاسمة لخطوط الإنتاج والعمليات الأخرى. عند إجراء الصيانة ، تضمن مفاتيح العزل انقطاعًا آمنًا لإمدادات الطاقة ، مما يمنع أي حوادث.
▁4 .معدات لحام عالية الطاقة
غالبًا ما تعمل معدات اللحام في البيئات الصناعية في التيارات والفولتية العالية. عزل المفاتيح لقطع التيار الكهربائي أثناء الصيانة أو حالات الطوارئ. هذا يضيف طبقة إضافية من السلامة لأولئك الذين يعملون مع آلات اللحام.
خمسة.المحركات والأنظمة ثلاثية المراحل
المحركات ثلاثية المراحل شائعة في العمليات الصناعية واسعة النطاق. إنهم يقودون كل شيء من الناقلات إلى الضواغط. تسمح مفاتيح العزل المصممة للاستخدام الصناعي بقطع التيار الكهربائي بشكل آمن
▁6 .محول الجهد العالي
المحولات هي معدات أساسية في المنشآت الصناعية لتنظيم مستويات الجهد. بسبب الفولتية العالية المعنية ، تسمح مفاتيح العزل بقطع التيار الكهربائي الآمن أثناء الصيانة أو التفتيش أو الإصلاح.
بشكل عام ، تعتبر مفاتيح العزل من الدرجة الصناعية مهمة جدًا في البيئات التي تعمل فيها الأجهزة المنزلية عالية الطاقة والمعدات الميكانيكية. وهي توفر شبكة أمان حرجة عن طريق عزل الطاقة أثناء الصيانة أو حالات الطوارئ.تحميل عزل التبديل

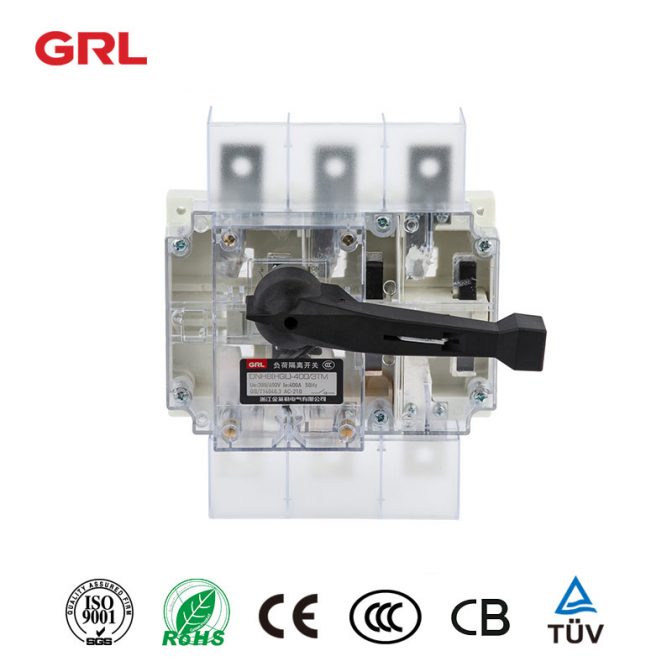

فاصل كهربائي DNH8 (HGL) / C سلسلة التشغيل الجانبي – تحميل فاصل
موصل كهربائي DNH8 (HGL) / سلسلة C
عملية جانبية – تحميل Disconnector
اقرأ عن
المواصفات |
البعد العام |
البعد التثبيت |
|||||||||||||||
في |
(أ) |
باء | جيم | (د) | هـ | ياء1 ف-3 | J2 | (ن) | ب | ص | س | يو | φX | ص | ياء | ك |
(ل) |
125 أ/3 |
273 |
٣٥١ | ١٤٧١ | 156 | 83 | 29 | ٥٩٥ | 28 | 36 | 20 | 25 | 115 | 9 | 55 | 120 | 95 |
7 – |
125(أ)4 خ ع (رأ) |
٣٠٣ |
٣٥١ | ١٤٧١ | 156 | 83 | 29 | 225 | 22 | 36 | 20 | 25 | 115 | 9 | 55 | 150 | 95 | 7 – |
160A / 3 |
273 |
٣٥١ | ١٤٧١ | 156 | 83 | 29 | ٥٩٥ | 28 | 36 | 20 | 25 | 115 | 9 | 55 | 120 | 95 |
7 – |
١٦٠ ألف/4 خ ع (رأ) |
٣٠٣ |
٣٥١ | ١٤٧١ | 156 | 83 | 29 | 225 | 22 | 36 | 20 | 25 | 115 | 9 | 55 | 150 | 95 |
7 – |
200A / 3 |
345 |
١٧٠ | 167 | ١٦٦١ | 95 | 30 | ٣٥٢ | (33) | 50 | 25 | 30 | 140 | 11 | 64 | 160 | 116 |
9 |
200 ألف/4 خ ع (رأ) |
٣٩٥ |
١٧٠ | 167 | ١٦٦١ | 95 | 30 | 285 | (33) | 50 | 25 | 30 | 140 | 11 | 64 | 210 | 116 |
9 |
250A / 3 |
345 |
١٧٠ | 167 | ١٦٦١ | 95 | 30 | ٣٥٢ | (33) | 50 | 25 | 30 | 140 | 11 | 64 | 160 | 116 |
9 |
٢٥٠ ألف/4 خ ع (رأ) |
٣٩٥ |
١٧٠ | 167 | ١٦٦١ | 95 | 30 | 285 | (33) | 50 | 25 | 30 | 140 | 11 | 64 | 210 | 116 |
9 |
315A / 3 |
436 |
٢٤٠ | ٢٣١ | ١٧٩ | 129 | 45 | ٢٩٨ | 42 | 50 | 32 | 40 | ٦٠٦ | 11 | 84 | ٢٧٠ | ١٧٩ |
٥-٥ |
٣١٥ ألف/4 خ ع (رأ) |
٤٩٦ |
٢٤٠ | ٢٣١ | ١٧٩ | 129 | 45 | 358 | 38 | 50 | 32 | 40 | ٦٠٦ | 11 | 84 | 210 | ١٧٩ |
٥-٥ |
٤٠٠ أ / ٣ |
436 |
٢٤٠ | ٢٣١ | ١٧٩ | 129 | 45 | ٢٩٨ | 42 | 65 | 32 | 40 | ٦٠٦ | 11 | 84 | ٢٧٠ | ١٧٩ |
٥-٥ |
٤٠٠ )أ(4 خ ع (رأ) |
٤٩٦ |
٢٤٠ | ٢٣١ | ١٧٩ | 129 | 45 | 358 | 38 | 65 | 32 | 40 | ٦٠٦ | 11 | 84 | 210 | ١٧٩ |
٥-٥ |
500A / 3 |
436 |
260 | ٢٣١ | ١٧٩ | 129 | 45 | ٢٩٨ | 42 | 60 | 40 | 50 | ٢٢٠ | (13) | 84 | 210 | ١٧٩ |
٥-٥ |
500A /4 خ ع (رأ) |
٤٩٦ |
260 | ٢٣١ | ١٧٩ | 129 | 45 | 358 | 38 | 60 | 40 | 50 | ٢٢٠ | (13) | 84 | ٢٧٠ | ١٧٩ |
٥-٥ |
630A / 3 |
436 |
260 | ٢٣١ | ١٧٩ | 129 | 45 | ٢٩٨ | 42 | 60 | 40 | 50 | ٢٢٠ | (13) | 84 | 210 | ١٧٩ |
٥-٥ |
630 ألف/4 خ ع (رأ) |
٤٩٦ |
260 | ٢٣١ | ١٧٩ | 129 | 45 | 358 | 38 | 60 | 40 | 50 | ٢٢٠ | (13) | 84 | ٢٧٠ | ١٧٩ |
٥-٥ |
موصل كهربائي DNH8 (HGL) -1000 ~ 1600A / C مخطط العملية الجانبية والتركيب البعد
المعزل التبديل أو إيقاف التشغيل
المواصفات |
البعد العام |
البعد التثبيت |
|||||||||||||
في |
(أ) |
باء | جيم | (د) | ياء1 ف-3 | (ن) | ب | ص | س | م ع: م خ م: | م. | عاشرا | ص | ياء |
ك |
ألفألف – 3 |
٥٨٢ |
٣٠٨ | ٢٤٢ | 150 | ٤٥٠ | ٥-٥-٥ | 120 | 60 | 55 | 35 | 20 | ١٦-٥١ | 109 | ٣٥١ | ٢٢٠ |
1 ف-3ألف(أ)4 خ ع (رأ) |
٦٩٧ |
٣٠٣ | ٢٤٢ | 150 | 565 | ٥٠،٥ | 120 | 60 | 55 | 35 | 20 | ١٦-٥١ | 110 | ٤٧١ |
٢٢٠ |
1 ف-3250ألف – 3 |
٥٨٢ |
336 | ٢٤٢ | 150 | ٤٥٠ | ٥-٥-٥ | 120 | 80 | 68 | 40 | 35 | 16 | 109 | ٣٥١ |
٢٢٠ |
1 ف-3250(أ)4 خ ع (رأ) |
٦٩٧ |
338 | ٢٤٢ | 150 | 565 | ٥٠،٥ | 120 | 80 | 68 | 40 | 35 | 16 | 110 | ٤٧١ |
٢٢٠ |
١٦٠٠ألف – 3 |
٥٨٢ |
336 | ٢٤٢ | 150 | ٤٥٠ | ٥-٥-٥ | 120 | 80 | 68 | 40 | 35 | 16 | 110 | ٣٥١ |
٢٢٠ |
١٦٠٠(أ)4 خ ع (رأ) |
٦٩٧ |
338 | ٢٤٢ | 150 | 565 | ٥٠،٥ | 120 | 80 | 68 | 40 | 35 | 16 | 111 | ٤٧١ |
٢٢٠ |
موصل كهربائي DNH8 (HGL) -2000 ~ 3150A / C مخطط التشغيل الجانبي والبعد التثبيت
المواصفات |
البعد العام |
البعد التثبيت |
||||||||||||||
في |
(أ) |
باء | جيم | (د) | ياء1 ف-3 | (ن) | ب | ص | س | م ع: م خ م: | م. | عاشرا | ص | ص1 ف-3 | ياء |
ك |
عام 2000ألف – 3 |
٥٨٢ |
٤٥٠ | ٣٣٠ | ٢٣٩ | ٤٥٠ | ٥-٥-٥ | 120 | 80 | 90 | 40 | 40 | 20 | 102 | ٧٠,٥ ٥ | ٣٥١ |
٢٢٠ |
عام 2000(أ)4 خ ع (رأ) |
٦٩٧ |
447 | ٣٣٠ | ٢٣٩ | 565 | ٥٠،٥ | 120 | 80 | 90 | 40 | 40 | 20 | 103 | ٨,٥٠ | ٤٧١ | ٢٢٠ |
٢٥٠٠ألف – 3 |
٥٨٢ |
٤٥٠ | ٣٣٠ | ٢٣٩ | ٤٥٠ | ٥-٥-٥ | 120 | 80 | 90 | 40 | 40 | 20 | 102 | ٧٠,٥ ٥ | ٣٥١ |
٢٢٠ |
٢٥٠٠(أ)4 خ ع (رأ) |
٦٩٧ |
447 | ٣٣٠ | ٢٣٩ | 565 | ٥٠،٥ | 120 | 80 | 90 | 40 | 40 | 20 | 103 | ٨,٥٠ | ٤٧١ |
٢٢٠ |
٣١٥٠ألف – 3 |
٥٨٢ |
٤٩٢ | ٣٣٠ | ٢٣٩ | ٤٥٠ | ٥-٥-٥ | 120 | 120 | 101 | 50 | 50 | 21 | ٧٥,٥ | ٢٣,٥-٥ | ٣٥١ |
٢٢٠ |
٣١٥٠(أ)4 خ ع (رأ) |
٦٩٧ |
٤٩٤ | ٣٣٠ | ٢٣٩ | 565 | ٥٠،٥ | 120 | 120 | 101 | 50 | 50 | 21 | ٧٦,٥ | ٢٣,٥٢ | ٤٧١ |
٢٢٠ |
عزل التبديل أو قاطع الدائرة ، أيهما يجب تثبيته أولاً؟
عزل المفاتيح وقواطع الدوائر الكهربائية هما عنصران رئيسيان في هذا المجال. أنها تلعب أدوارا فريدة من نوعها ولكنها متكاملة في إدارة الدوائر. السؤال الذي يطرح نفسه غالبًا هو: في الإعداد ، أيهما يجب تثبيته أولاً؟
فهم عزل التبديل وقواطع الدوائر
قبل مناقشة التسلسل ، من الضروري فهم وظائف عزل المفاتيح وقواطع الدوائر.
عزل التبديل
مفتاح العزل هو جهاز كهربائي يفصل في المقام الأول جزءًا من الدائرة الكهربائية عن مصدر الطاقة الرئيسي. غالبًا ما يتم استخدامه للصيانة أو الإصلاح أو لعزل المعدات المعيبة عن النظام الكهربائي. على عكس قواطع الدوائر،عزل مفاتيحلا يمكن مقاطعة تدفق التيار أثناء ظروف الخطأ. والغرض الرئيسي منه هو توفير فجوة وقائية لأعمال الصيانة الآمنة.
قواطع الدوائر
(أ)قاطع الدائرةهو جهاز وقائي يقطع تلقائيًا تدفق الكهرباء عند حدوث حدث زائد أو ماس كهربائى. يحمي الأنظمة الكهربائية من الأضرار الناجمة عن التيار المفرط. قاطع الدائرة قادر على إغلاق وفتح الدائرة في وقت واحد في ظل الظروف العادية والخطأ.
تسلسل: عزل التبديل أولا، ثم قاطع الدائرة
في إعداد النظام الكهربائي النموذجي ، يوصى بتثبيت مفتاح العزل أولاً ، يليه قاطع الدائرة. إليك السبب:
السلامة أولاً:ضع مفتاح العزل قبل قاطع الدائرة لضمان إمكانية فصل الدائرة بأمان أثناء أعمال الصيانة أو الإصلاح. وهذا يوفر طبقة إضافية من الحماية لأولئك الذين يعملون على النظام.
تأكيد مرئي:يوفر مفتاح العزل فجوة مرئية في الدائرة عند فتحها ، مما يسمح للفنيين بالتأكد بصريًا من أن الدائرة قد تم عزلها قبل أداء أي عمل.
حماية اتصالات قاطع الدائرة:من خلال عزل الدائرة أولاً ، يمكنك حماية جهات اتصال قاطع الدائرة من الدوائر القصيرة الحالية أو المحتملة المفرطة التي قد تحدث أثناء أنشطة الصيانة.
تقليل خطر فلاش القوس:فلاش القوس يمكن أن يكون خطيرا جدا. يمكن أن يؤدي استخدام مفتاح العزل أثناء الصيانة أو الانفصال إلى تقليل إمكانية فلاش القوس.
الامتثال لمعايير السلامة:اتباع هذا التسلسل يتسق مع معايير السلامة في الصناعة وأفضل الممارسات للمنشآت الكهربائية.
الاستثناءات والظروف الخاصة
في حين أن القاعدة العامة هي تثبيت مفتاح العزل أولاً ثم قاطع الدائرة ، فقد تكون هناك مواقف محددة أو أنظمة متخصصة تتطلب تسلسل تثبيت مختلف. في هذه الحالة ، من الأهمية بمكان استشارة مهندس كهربائي مؤهل أو اتباع تعليمات الشركة المصنعة.
بشكل عام ، يعد ترتيب عزل المفاتيح قبل قواطع الدوائر مبدأً أساسيًا في التركيبات الكهربائية. وهو يعطي الأولوية لإجراءات السلامة والصيانة المناسبة ، مما يساهم في نهاية المطاف في التشغيل المستقر والموثوق للأنظمة الكهربائية على المدى الطويل.
تذكر أن اتباع معايير الصناعة المعمول بها وطلب المشورة المهنية عند الحاجة يمكن أن يضمن تشغيل نظامك الكهربائي بكفاءة وأمان.
شفافة تحميل فاصل DNH8 (HGL) / سلسلة TM
فاصل DNH8 (HGL) / سلسلة TM
تنطبق DNH8 (HGL) -160A ~ 630A / TM على AC 50Hz ، والجهد المقدر 400V والتي يتم تصنيفها 630A.يتم استخدامه لربط وعزل القواطع والخطوط في كثير من الأحيان.
وضع التشغيل
- التشغيل المباشر: يتم وضع المقبض على المفتاح
- عملية خارج مجلس الوزراء ؛ يتم تثبيت المقبض خارج مجلس الوزراء توزيع الطاقة
الاستخدام الأساسي للغطاء العلوي الشفاف والغطاء الصغير هو السماح بالمراقبة المباشرة للهيكل الداخلي وحالة الاتصال.يتم استخدام عمود التمديد للسماح بالتشغيل عندما تكون الوحدة خارج مجلس الوزراء.
عازل التبديل على أو قبالة
المواصفات |
البعد الشامل |
||||
In |
باء |
يو | R | Y |
ø |
400A |
241 |
207 | 31.5 | 37 |
11 |
630A |
260 |
220 | 40 | 37.5 |
13 |
انقر على العرض مجموعة grl معلومات الشركة>>
انقر لرؤية grl وصلة الصمامات المنتج>>
انقر على العرض عازل التبديل المنتج>>
