التلقائي نقل التبديل DNQ8 الطاقة المزدوجة (مستوى الكمبيوتر المعزول)

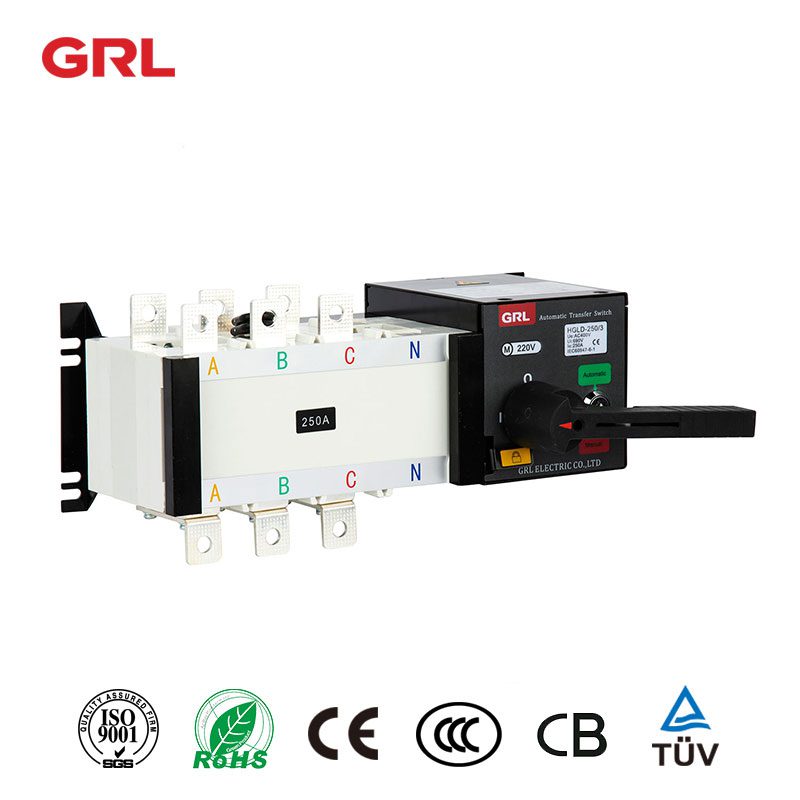

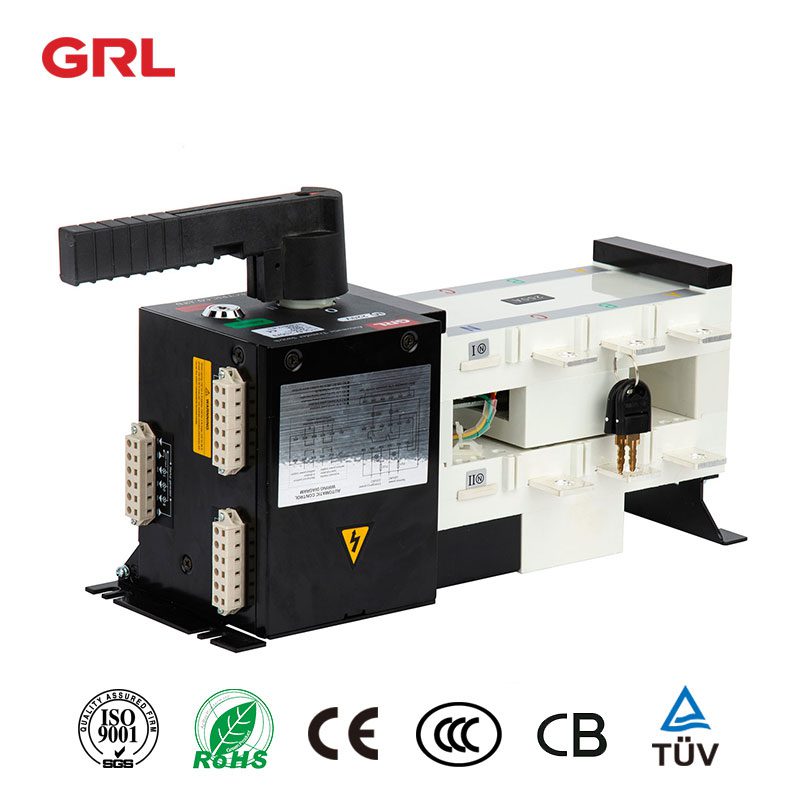

التبديل التلقائي نقل DNQ8

تستخدم مفاتيح النقل التلقائي للعزل (ATS) لفصل مصدرين للطاقة فعليًا ، مثل المولد وشبكة المرافق. عادة ما يتم استخدام ATS على مستوى الكمبيوتر الشخصي في تطبيقات مركز البيانات والخادم حيث تحتوي مراكز البيانات في كثير من الأحيان على مصادر طاقة متعددة ، بما في ذلك شبكة المرافق والمولدات و UPSs.

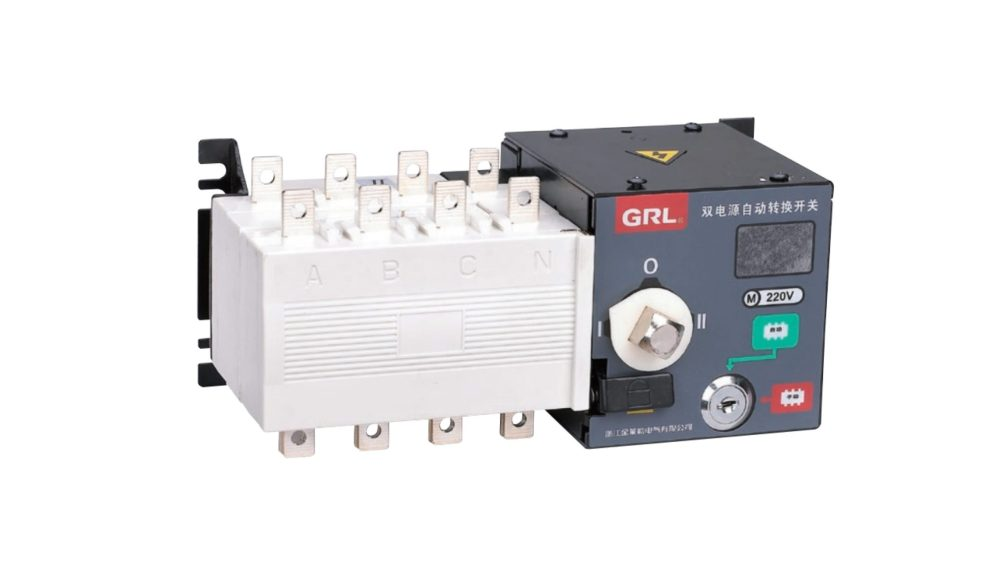

تبديل التحويل التلقائي نظرة عامة على المنتج

يتكون قسم التحكم في مفتاح DNQ8 من غلاف معدني ، في حين أن المفتاح نفسه مصنوع من راتنجات البوليستر غير المشبعة من الألياف الزجاجية.

DNQ8 is also aesthetically pleasing, with a solid structure and compact form factor. It is the ideal choice for a variety of applications.

تطبيق التبديل التلقائي نقل

يعد مفتاح النقل التلقائي من سلسلة DNQ8 جهازًا مهمًا لتشغيل الأنظمة والمعدات المختلفة. كما أن لديها تيار تصنيف من 16 إلى 3200A.

بالإضافة إلى ذلك ، يمكن استخدام مفتاح النقل التلقائي من سلسلة DNQ8 لنظام التبديل من مصدر طاقة رئيسي واحد ومصدر طاقة احتياطي واحد ، أو إمدادات الطاقة الاحتياطية المتبادلة في شبكة المحرك.

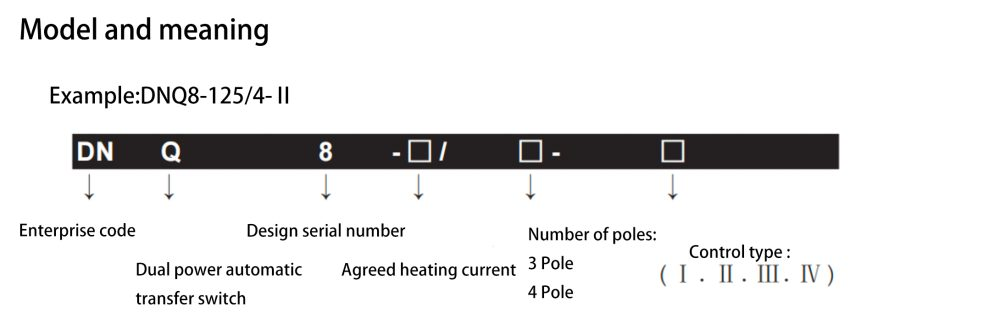

مثال على اختيار النموذج

The automatic transfer switch, with the agreed heating current of 125 amps, the AC rated voltage of 400 volts, the rated current of 50 amps, 4 poles (3 poles + interruptible neutral pole), is suitable for the automatic switching and automatic recovery of the power supply system of municipal power and oil engine.

تلبية المعيار

DNQ8 series automatic transfer switch symbols the following standards:

المعايير الدولية

• IEC60947-1 low voltage switchgear and controlgear part I General
• IEC60947-3 المفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم ، والمفاتيح ، والعوازل ، والمفصلات ومجموعات الصمامات
• IEC60947-6 الجهد المنخفض المفاتيح ومعدات التحكم متعددة الوظائف التبديل التلقائي نقل التبديل الجهاز

&nbsp؛

المعيار الوطني

• GB/T14048.1 general rules for low voltage switchgear and controlgear
• GB14048.3 مفاتيح الجهد المنخفض ومعدات التحكم ، ومفاتيح الجهد المنخفض ، والعوازل ، والمفصلات ومجموعات الصمامات
• G814048.11 low voltage switchgear and control equipment multifunctional electrical appliances transfer switching appliances

---

---

---

المعايير الفنية الرئيسية

---

وافق التدفئة الحاليةأولاث	16	20	32	40	50	63	80	١٠٠	125	160	250	٤٠٠	٦٠٣	٨٠٠	ألف	٥٠٥٠	١٦٠٠	عام 2000		٢٥٠٠	٣٢٠٠
تصنيف العزل الجهد Uأولا	٥٠٠ فولت								٦٩٠ فولت					800V
تصنيف دفعة تحمل الجهد Uimp	6 كيلو فولت								8 كيلو فولت					12kV
تصنيف العمل الحالي Iهـ	16	20	32	40	50	63	80	١٠٠	125	160	250	٤٠٠	٦٠٣	٨٠٠	ألف	٥٠٥٠	١٦٠٠		عام 2000	٢٥٠٠	٣٢٠٠
تصنيف قصير الوقت تحمل الحالي ICW(0.5 ثانية)	5KA								8KA			12.5kA			٣٢ كيلو أمبير
فئة الاستخدام	نموذج: AC33B													AC33iB
تصنيفها العمل الجهد UE	نموذج: AC400V
التحكم في الجهد المحرك	نموذج: AC220V
وقت التحويل – أو –	0.7 ثانية													1.8 ثانية
أوقات الحياة الميكانيكية	٨٠٠٠								٦٠٠٠			ثلاثة آلاف							عام 2000
أوقات الحياة الكهربائية	ثلاثة آلاف								٢٥٠٠			ألف وخمسمائة		ألف
الوزن 4 صأوليكيلوجرام	٣.٤								6.0		٥-٥	١٥-٥ – ٥١	17	32	36	37	40		60	62	68

---

&nbsp؛

---

الأداء والخصائص

لديها متشابكة ميكانيكية وكهربائية موثوقة ، ولا يوجد مشغل عنصر ، ومفتاح عزل الحمل المستقل.

يستخدم DNQ8 تكنولوجيا العبور الصفري لتلبية احتياجات الربط الناري. لديها مؤشر موقف التبديل واضحة، قفل، وغيرها من الوظائف لعزل بأمان وموثوق بها السلطة والتحميل.

هناك أربع وظائف تشغيل: التشغيل اليدوي في حالات الطوارئ ، عملية التحكم عن بعد الكهربائية ، عملية قطع الاتصال في حالات الطوارئ تلقائيًا.

بيئة التشغيل

• يجب ألا يتجاوز الحد الأقصى للارتفاع 2000 متر.
• يجب ألا تتجاوز درجة الحرارة 40 درجة مئوية ولا تقل عن -5 درجة مئوية. يجب ألا تتجاوز الرطوبة النسبية 95٪.
• لا توجد بيئة متوسطة متفجرة.
• لا أمطار أو بيئة غزو الثلوج.

ملاحظة:

ويمكن أن تؤثر درجة حرارة الهواء المحيط خارج النطاق الموصى به +40 درجة مئوية إلى -5 درجة مئوية إلى -45 درجة مئوية على أداء هذا المنتج.

---

---

---

---

المعلمات الحالية

---

يحتوي المفتاح على ثلاثة أقطاب وأربعة منتجات من الدرجة (ثلاثة أقطاب + قطب محايد على الخروج).

There are 27 current levels, including 16a, 20a, 25A, 32a, 40a, 50a, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A, 315A, 350A, 400A, 450A, 500A, 630A, 800A, 1000A, 1250A, 1600A, 2000a, 2500A, 3200A, etc.

---

---

مقدمة في اختيار النموذج

النوع الأول (النوع الأساسي)
التلقائي بالكامل ، التيار الكهربائي التيار الكهربائي ، مؤشر إشارة إغلاق التبديل الخارجي

النوع الثاني (توليد الطاقة والحماية من الحرائق)
أوتوماتيكي بالكامل ، طاقة التيار الكهربائي ، توليد الطاقة الرئيسية ، يمكن تحويله قسراً إلى مشترك ، الاستعداد ، الانقسام المزدوج (مكافحة الحرائق) ، مع إخراج إشارة المولد.

النوع الثالث (نوع الحماية من فشل الطور)
التلقائي بالكامل، أنابيب التيار الكهربائي السلطة، أنابيب توليد الطاقة، يمكن التبديل بالقوة بين المشتركة، والاستعداد والانقسام المزدوج (مكافحة الحرائق). عندما تكتشف النهاية المشتركة عدم وجود مرحلة ، يمكنها بدء إخراج إشارة المولد أو التبديل عادة إلى إمدادات الطاقة الاحتياطية.

النوع الرابع (نوع الحماية من الجهد المنخفض)
أوتوماتيكي بالكامل ، طاقة التيار الكهربائي ، توليد الطاقة الرئيسية ، والتي يمكن تبديلها بالقوة بين الانقسام المشترك والاستعداد والمزدوج. في حالة انخفاض الجهد أو فقدان المرحلة لخط الطور الطرفي المشترك ، يمكن بدء إخراج إشارة المولد أو يمكن تحويل مصدر الطاقة المشترك إلى إمدادات الطاقة الاحتياطية.

مقدمة من انقسام المراقب الذكي الخارجي

Backend timeout, please retry it laterتدعم أنظمة إمدادات الطاقة المزدوجة أيضًا موازنة الحمل الديناميكي في تصاميم مراكز البيانات ، مما يمنع أي مصدر طاقة واحد من الحمل الزائد ويعزز الأداء العام للخادم واستقراره.The switching delay of common and standby is adjustable.
Manually select the common and standby power supply and disconnect the two power supplies.علاوة على ذلك ، يحمي نظام إمدادات الطاقة المزدوج أجهزة الخادم من خلال التبديل بسلاسة إلى مصدر الطاقة الاحتياطي عندما تنشأ مشكلة في الإمداد الرئيسي ، مما يمنع الأضرار المحتملة للأجهزة من انقطاع التيار الكهربائي.The action status indicator is displayed.تم تصميم هذه الأنظمة مع وضع كفاءة التكلفة والتوافق في الاعتبار ، مما يسمح باستعادة الطاقة بسرعة أثناء انقطاع التيار الكهربائي غير المتوقع ، وبالتالي حماية استمرارية الأعمال وتجنب الخسائر غير الضرورية.

يمكن أن تتكامل أنظمة إمدادات الطاقة المزدوجة المتوافقة للغاية بسلاسة مع البنية التحتية الحالية للطاقة ، مما يقلل من الحاجة إلى تعديلات أو ترقيات واسعة النطاق مع تحسين استقرار النظام وموثوقيته بشكل عام.

---

باختصار ، يتمثل دور نظام إمدادات الطاقة المزدوجة في مراكز البيانات في توفير طاقة زائدة عن الحاجة ، وتسهيل التبديل التلقائي وموازنة التحميل ، وحماية أجهزة الخادم ، وتعزيز موثوقية النظام واستقراره ، وضمان العمليات التجارية المستمرة وأمن البيانات.

---

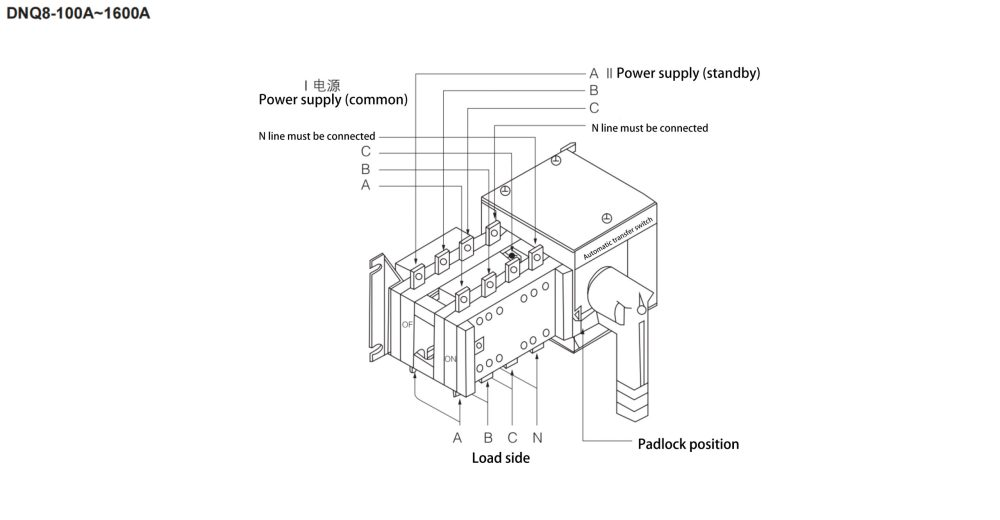

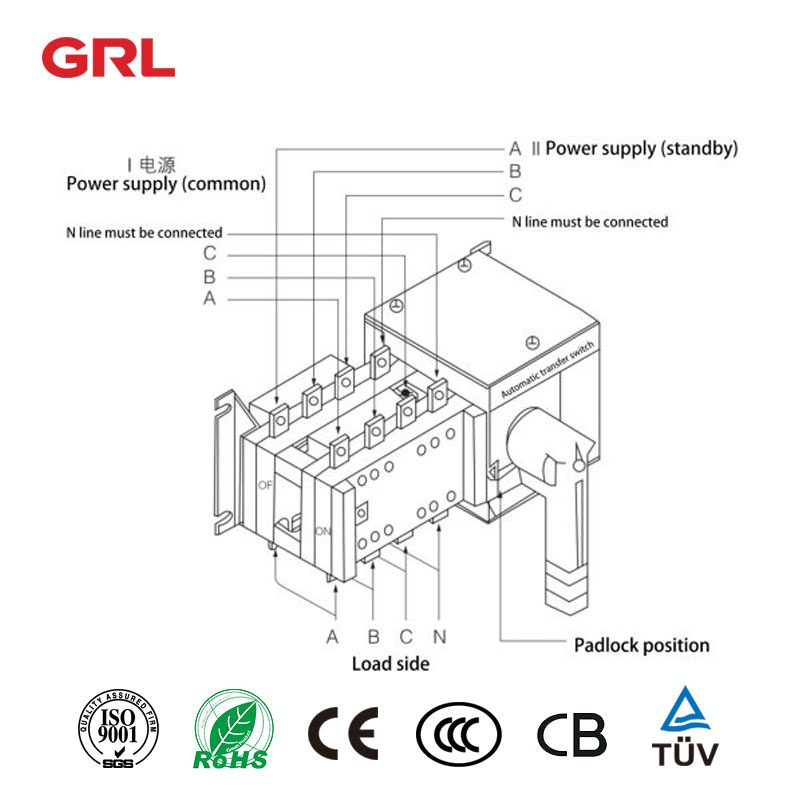

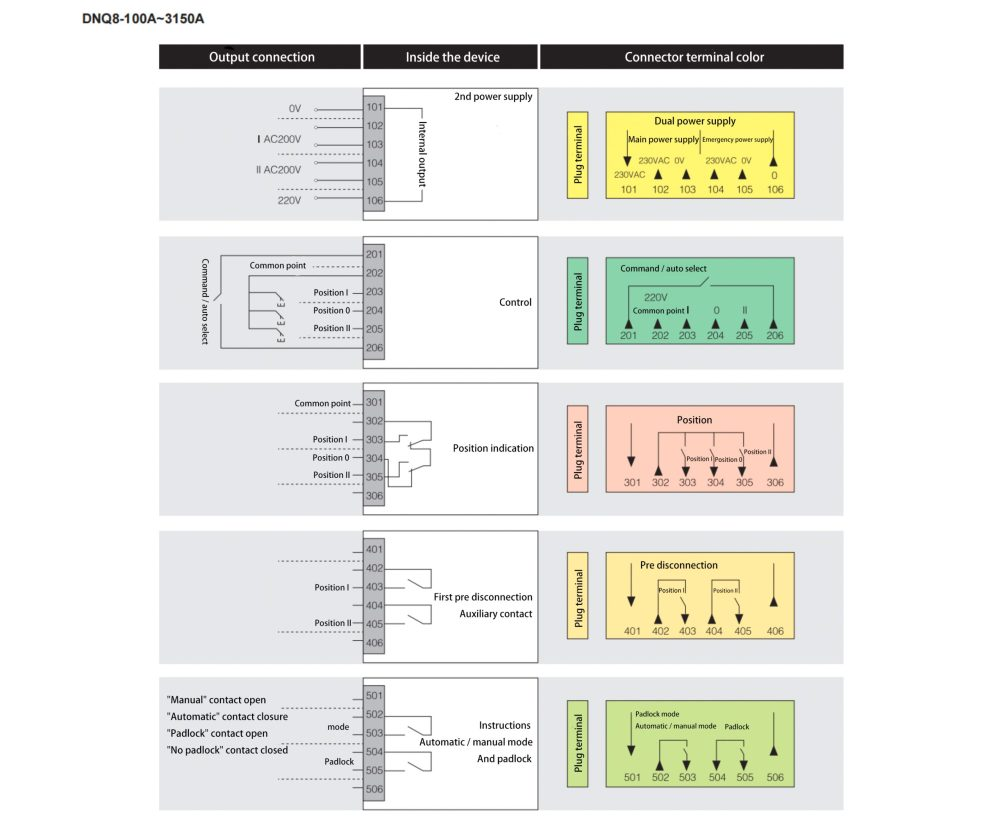

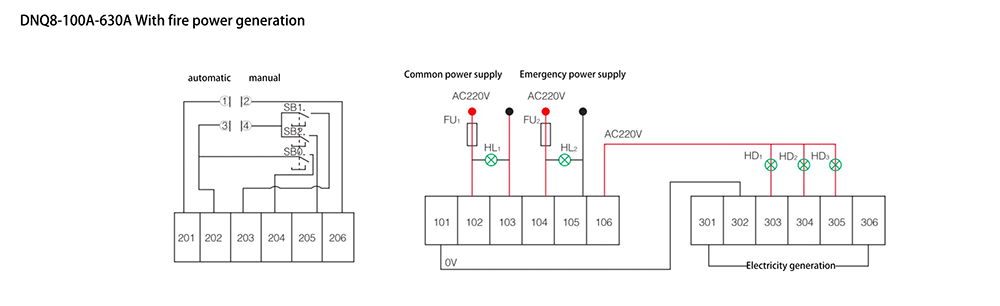

Wiring diagramفوائد استخدام معدات تبديل النقل التلقائي (ATSE)

---

What is an Automatic Transfer Switch Equipment(ATSE)?

Understanding ATSE

Automatic Transfer Switch Equipment(ATSE) is a crucial component in power systems designed to ensure the continuous and reliable supply of electricity.

Automatic Transfer Switch Equipment(ATSE) seamlessly switches the power source from the primary supply to a backup supply in the event of a power failure or abnormal voltage conditions.

With a switching speed measured in milliseconds, Automatic Transfer Switch Equipment(ATSE) is essential for environments that cannot tolerate power interruptions, such as hospitals, data centers, communication stations, and industrial production lines.

How Automatic Transfer Switch Equipment(ATSE) Works

ATSE constantly monitors the status of the primary power source, checking parameters like voltage and frequency.

When it detects an issue, such as a power outage, undervoltage, or overvoltage, it swiftly executes a pre-set switching strategy, transferring the load to a backup power source. This backup source could be a generator, an Uninterruptible Power Supply (UPS), or another independent power source.

Once the primary power is restored and stabilized, ATSE can switch back to the main power source according to predefined delay settings.

Applications of Automatic Transfer Switch Equipment(ATSE)

A dual power supply system is designed with an automatic transfer switch that rapidly switches to a backup power source when the primary supply fails or experiences a blackout. This transfer occurs within milliseconds to a few seconds, ensuring that equipment and systems remain operational during power interruptions.

The primary goal of a dual power supply system is to enhance the reliability and stability of power for critical equipment and systems.

It is ideal for environments that demand high power stability and continuity, such as data centers, communication stations, medical devices, and financial transaction systems.

Healthcare Facilities: In hospitals, power outages can have life-threatening consequences. ATSE ensures immediate switching to backup power in critical areas like operating rooms and intensive care units, providing uninterrupted power supply to essential medical equipment.

Data Centers: Data centers require 24/7 power to keep servers, storage devices, and network infrastructure running. ATSE quickly switches to backup generators or UPS systems in the event of a primary power failure, preventing data loss and service interruptions.

Communication Stations: Communication infrastructure relies on constant power to maintain network operations. ATSE ensures a seamless transition to backup power during grid failures, ensuring the stability of communication services.

Industrial Manufacturing: Continuous production processes are crucial in manufacturing. ATSE prevents costly downtime and production losses by providing continuous power to equipment, ensuring smooth industrial operations.

Public Infrastructure: In public places like airports, subway stations, and shopping malls, ATSE ensures that lighting, security systems, and other critical equipment remain operational during power outages, maintaining public safety.

What role does a dual power supply system play in data centers?

The main goal of using a dual power supply system in data centers is to boost system reliability and stability. With two separate power paths, the system can automatically switch to a backup power source if the primary one fails or requires maintenance.

This setup ensures that critical equipment and servers in the data center continue to operate, minimizing the risk of business disruptions and data loss due to power issues.

Dual power supply systems also support dynamic load balancing in data center designs, preventing any single power source from being overloaded and enhancing overall server performance and stability.

Moreover, a dual power supply system safeguards server hardware by seamlessly switching to the backup power source when an issue arises with the main supply, preventing potential damage to hardware from power failures.

These systems are designed with cost-efficiency and compatibility in mind, allowing for quick power restoration during unexpected outages, thereby protecting business continuity and avoiding unnecessary losses.

Highly compatible dual power supply systems can integrate smoothly with existing power infrastructures, reducing the need for extensive modifications or upgrades while improving overall system stability and reliability.

In short, the role of a dual power supply system in data centers is to provide redundant power, facilitate automatic switching and load balancing, protect server hardware, and enhance system reliability and stability, ensuring continuous business operations and data security.

Benefits of Using Automatic Transfer Switch Equipment(ATSE)

Enhanced Power Reliability: ATSE provides immediate switching to backup power when the primary source fails, ensuring uninterrupted power supply. This is vital for critical environments that cannot afford downtime.

Automated Operation: ATSE performs fully automated power switching without the need for human intervention, reducing complexity and labor costs. Automation also minimizes the risk of human error, improving overall system reliability.

Equipment Protection: By managing power transitions smoothly, ATSE prevents voltage fluctuations that can damage equipment, extending its lifespan and reducing maintenance costs.

Safety: In fields like healthcare, communication, and industrial production, power interruptions can lead to severe safety hazards. ATSE ensures rapid switching, maintaining the safe operation of essential systems and protecting both people and assets.

Economic Benefits: By minimizing power outage-induced production and service interruptions, ATSE helps businesses reduce financial losses and enhance operational efficiency.

Why Choose GRL’s Automatic Transfer Switch Equipment(ATSE) DNQ8 Solutions?

At GRL, we offer high-performance ATSE solutions tailored to meet the demands of various industries.

Our ATSE products are designed for seamless power switching, ensuring reliability and safety in critical applications. With GRL’s ATSE, you gain:

• Unmatched Reliability: Our ATSE systems are engineered for rapid response, ensuring your operations remain uninterrupted even during power failures.
• Advanced Technology: GRL’s ATSEsolutions incorporate cutting-edge technology for real-time monitoring and swift switching, providing peace of mind and operational security.
• Custom Solutions: We understand that different industries have unique power needs. GRL provides customizable ATSE solutions to fit your specific requirements.
• Cost-Efficiency: By choosing GRL’s ATSE, you not only invest in power continuity but also in reducing downtime and protecting your equipment, translating into long-term cost savings.

ATSE is an indispensable part of any power system, ensuring continuous power supply in a wide range of environments. From healthcare and data centers to industrial manufacturing and public infrastructure, ATSE plays a crucial role in maintaining operational stability and safety.

GRL is committed to delivering top-tier ATSE solutions, combining reliability, advanced technology, and customization to meet the unique demands of our clients. Choose GRL’s ATSE solutions for a reliable, safe, and uninterrupted power experience.

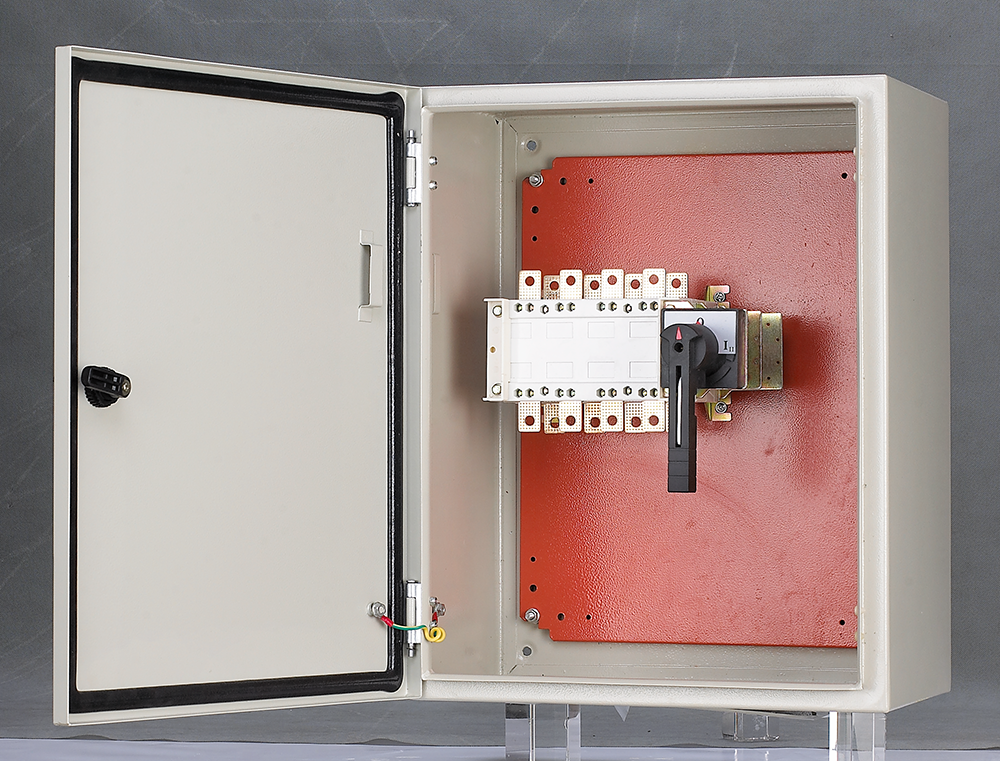

Of course, we also have a manual transfer switch
