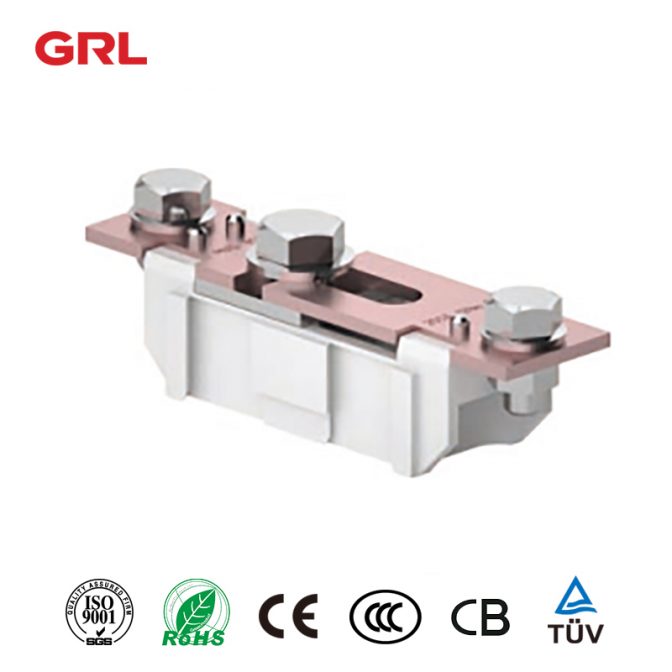

رقم الطلب: DN56313
نموذج: DNF1-1
| تصنيف الحالية le في | 250A (500VAC، 440VDC) / 200A (690VAC) |
| تصنيف الجهد UE | 500VAC / 690VAC / 440VDC |
| تصنيف العزل الجهد Ui | 690V |
| تصنيف دفع تحمل الجهد uimp | 6 كيلو فولت |
| القدرة على كسر (مع وصلة الصمامات) | 120KA (500VAC) / 50KA (690VAC) / 100KA (440VDC) |
| Fuse | وصلة محايدة ، بدون وصلة صمامات |
| ميزة | نوع كسر ، دون غطاء واقي |
| النوع | نوع ثابت |
| المعيار المرجعي | IEC 60269-1، IEC 60269-2، GB / T 13539.2 |

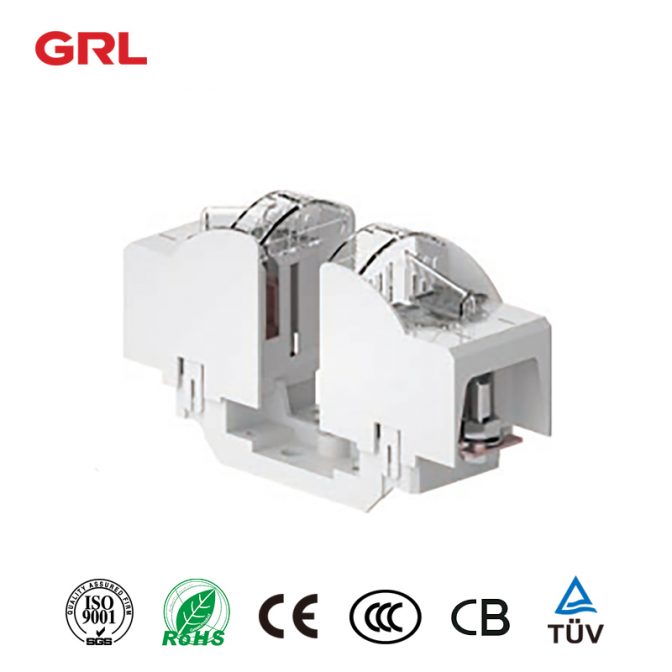

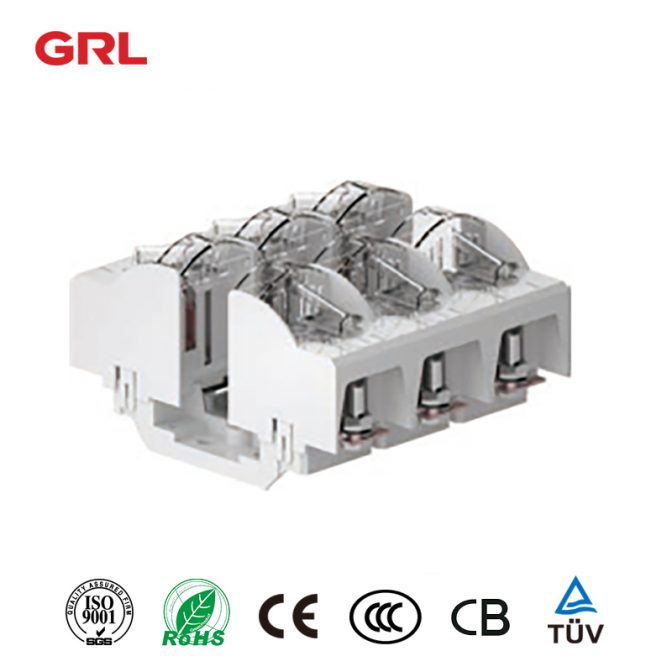

رقم الطلب: DN56312
نموذج: DNF1-1
| تصنيف الحالية le في | 250A (500VAC، 440VDC) / 200A (690VAC) |
| تصنيف الجهد UE | 500VAC / 690VAC / 440VDC |
| تصنيف العزل الجهد Ui | 690V |
| تصنيف دفع تحمل الجهد uimp | 6 كيلو فولت |
| القدرة على كسر (مع وصلة الصمامات) | 120KA (500VAC) / 50KA (690VAC) / 100KA (440VDC) |
| وصلة الصمامات حجم | 1 |
| ميزة | القطب 3، مع غطاء واقي |
| النوع | نوع ثابت |
| المعيار المرجعي | IEC 60269-1، IEC 60269-2، GB / T 13539.2 |

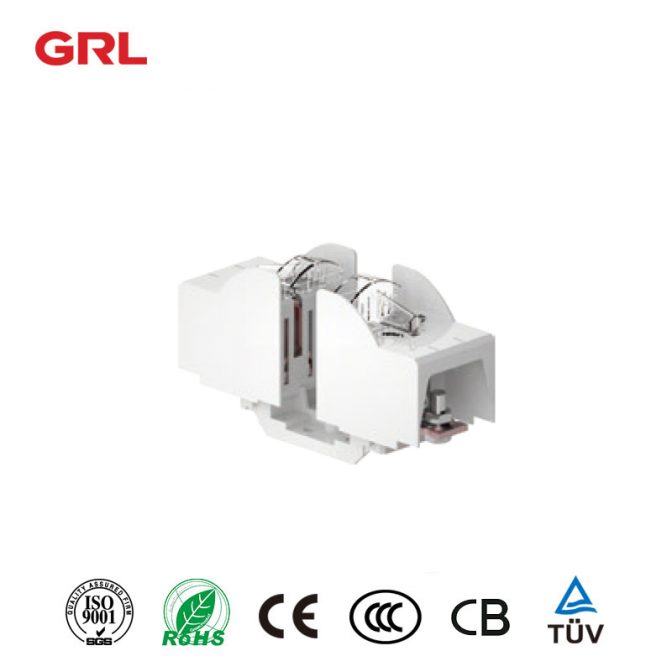

رقم الطلب: DN56311
نموذج: DNF1-1
| تصنيف الحالية le في | 250A (500VAC، 440VDC) / 200A (690VAC) |
| تصنيف الجهد UE | 500VAC / 690VAC / 440VDC |
| تصنيف العزل الجهد Ui | 690V |
| تصنيف دفع تحمل الجهد uimp | 6 كيلو فولت |
| القدرة على كسر (مع وصلة الصمامات) | 120KA (500VAC) / 50KA (690VAC) / 100KA (440VDC) |
| وصلة الصمامات حجم | 1 |
| ميزة | القطب 1، مع غطاء واقي |
| النوع | نوع ثابت |
| المعيار المرجعي | IEC 60269-1، IEC 60269-2، GB / T 13539.2 |
رقم البند:نموذج: DN56300
نموذج المنتج: DNF1-00
| تصنيف الحالي في | 160A (500VAC ، 250VDC) / 100A (690VAC) |
| تصنيف الجهد Un | 500VAC / 690VAC / 250VDC |
| تصنيف العزل الجهد Ui | 690V |
| تصنيف دفع تحمل الجهد uimp | 6 كيلو فولت |
| القدرة على كسر (مع الصمامات) | 120KA (500VAC) / 50KA (690VAC) / 100KA (250VDC) |
| حجم الصمامات | 00 |
| ميزة | 1 P ، دون جهاز حماية اللمس |
| النوع | نوع ثابت |
| المعيار المرجعي | IEC 60269-1، IEC 60269-2، GB / T 13539.2 |

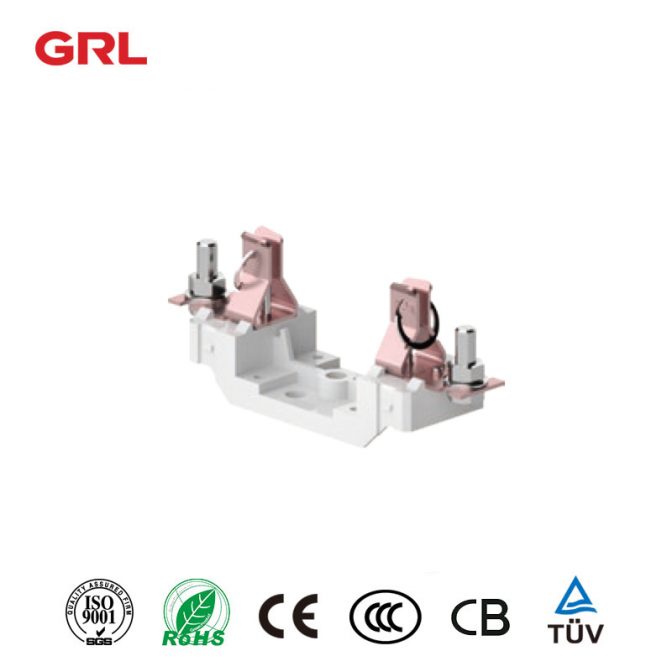

رقم الطلب: DN56310
نموذج: DNF1-1
| تصنيف الحالية le في | 250A (500VAC، 440VDC) / 200A (690VAC) |
| تصنيف الجهد UE | 500VAC / 690VAC / 440VDC |
| تصنيف العزل الجهد Ui | 690V |
| تصنيف دفع تحمل الجهد uimp | 6 كيلو فولت |
| القدرة على كسر (مع وصلة الصمامات) | 120KA (500VAC) / 50KA (690VAC) / 100KA (440VDC) |
| وصلة الصمامات حجم | 1 |
| ميزة | القطب 1 ، بدون غطاء واقي |
| النوع | نوع ثابت |
| المعيار المرجعي | IEC 60269-1، IEC 60269-2، GB / T 13539.2 |

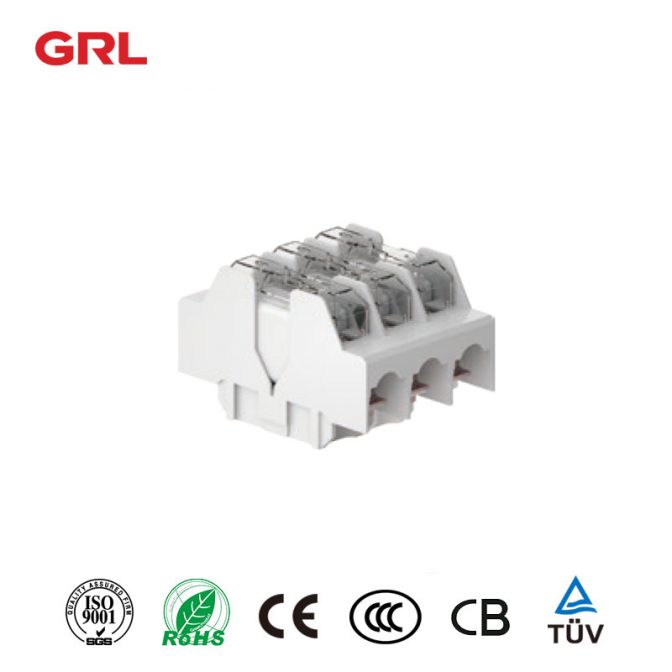

رقم الطلب: DN56302 (باللغة الإنجليزية)
نموذج: DNF1-00
| تصنيف الحالية le في | 160A (500VAC ، 250VDC) / 100A (690VAC) |
| تصنيف الجهد UE | 500VAC / 690VAC / 250VDC |
| تصنيف العزل الجهد Ui | 690V |
| تصنيف دفع تحمل الجهد uimp | 6 كيلو فولت |
| القدرة على كسر (مع وصلة الصمامات) | 120KA (500VAC) / 50KA (690VAC) / 100KA (250VDC) |
| وصلة الصمامات حجم | 00 |
| ميزة | القطب 3، مع غطاء واقي |
| النوع | نوع ثابت |
| المعيار المرجعي | IEC 60269-1، IEC 60269-2، GB / T 13539.2 |

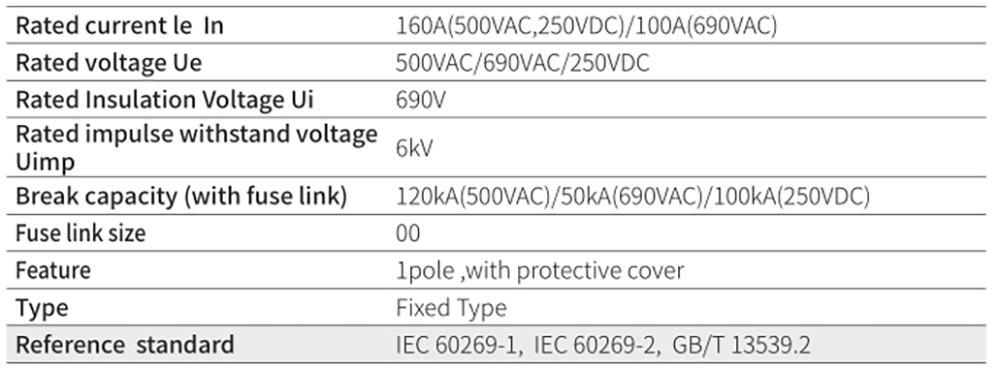

رقم الطلب: DN56301
نموذج: DNF1-00
| تصنيف الحالية le في | 160A (500VAC ، 250VDC) / 100A (690VAC) |
| تصنيف الجهد UE | 500VAC / 690VAC / 250VDC |
| تصنيف العزل الجهد Ui | 690V |
| تصنيف دفع تحمل الجهد uimp | 6 كيلو فولت |
| القدرة على كسر (مع وصلة الصمامات) | 120KA (500VAC) / 50KA (690VAC) / 100KA (250VDC) |
| وصلة الصمامات حجم | 00 |
| ميزة | 1 القطب، مع غطاء واقي |
| النوع | نوع ثابت |
| المعيار المرجعي | IEC 60269-1، IEC 60269-2، GB / T 13539.2 |
رقم الطلب:

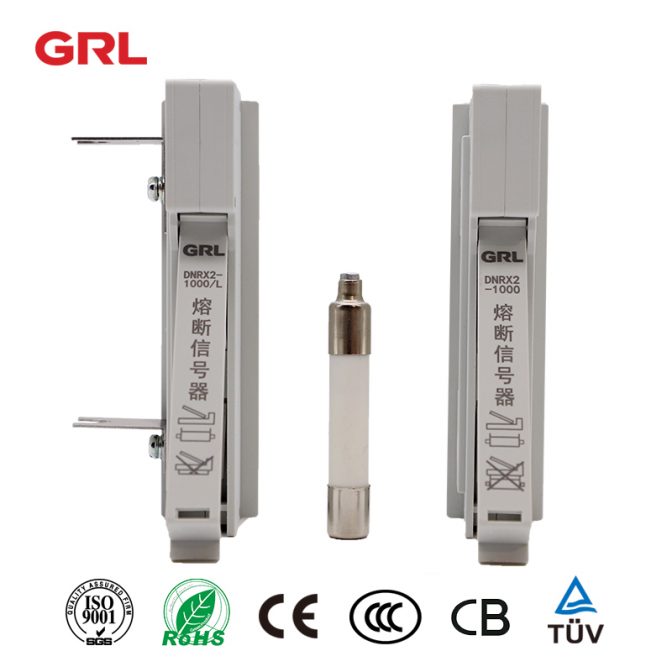

نموذج: DNRX2-1000
الصمامات إنذار المعلمات Impactor
| الاسم والكشف | الصمامات إنذار Impactor |
| الفولطية V | نموذج: AC1000V |
| Minium التشغيل Voltage V | 12 |
| الصمامات المناسبة | DNRX1D-1000 |
معلمات التبديل الصغيرة الصغيرة
| الفولتاج التشغيلي V | ٢٥٠ فولت |
| الحياة الميكانيكية (الأوقات) | 000 200 |
| التصنيف الحالي A | 1 ف-3 |
| معيار مرجعي | EnglishEspañolPусскийFrançaisالعربية |
وصف المنتجDNRX2 Fuuse Alarm Impactor ، الجهد المقنن AC1000V ، يمكن توصيله مباشرة بوصلة الصمامات بالتوازي ، عندما يتم تفجير رابط الصمامات ، يعمل Fuuse Alarm Impactor في نفس الوقت ، ويدفع المفتاح الصغير ، ويقود الأجهزة الكهربائية المساعدة الأخرى للعمل ، لتذكير موظفي العملية بالاهتمام به.
رسومات المنتج

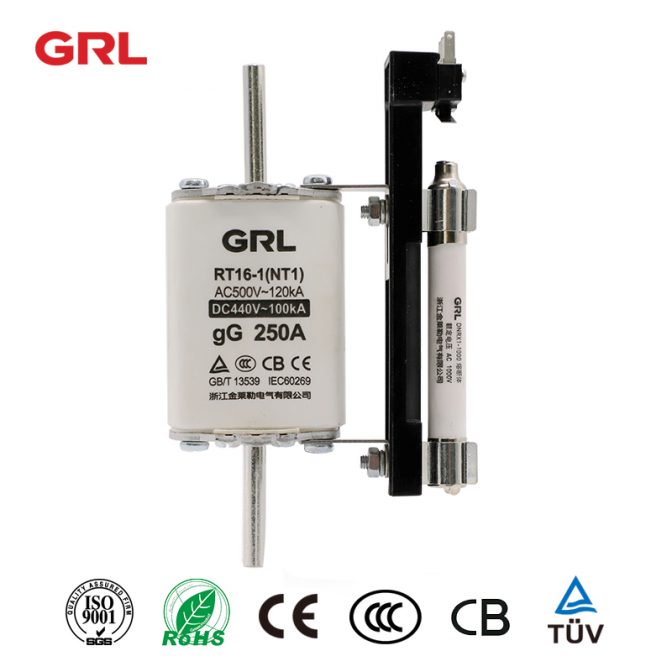

التركيبيتم تثبيت الصمامات إنذار Impactor بالتوازي مع وصلة الصمامات ، فمن نوع المكونات التي يمكن إدراجها مباشرة في نتوء غطاء وصلة الصمامات ، كما هو موضح في الشكل 1. إن المصادم النوعي المتصل بالبرغي هو ضبط لوحة توصيل الصمامات المتصادمة إلى نفس ارتفاع لوحات الغطاء في طرفي وصلة الصمامات ، وفتح مسامير وصلة الصمامات ، وإدراج لوحات التوصيل في الغطاء
لوحات، ومن ثم ضيق مسامير، كما هو مبين في الشكل 2.
مكونات وصلة الصمامات تتكون الصمامات بشكل أساسي من لوحة الغطاء ، والمكونات ، والاتصال بالسكين ، وعنصر الصمامات ، والحشو والجسم الخزفي.
جيمفوق لوحة: GRLapits سبيكة الألومنيوم عالية القوة. النقش السطحي يجعل المنتج أكثر جمالا وتصميم المقوي يجعل المنتج أكثر صلابة وموثوقية.
الفيش: GRLapits
سكاكينالاتصال: التصميم المتكامل بدلاً من هيكل التثبيت للنحاس لديه أداء أقوى وارتفاع أقل في درجة الحرارة.
عنصر الصمامات: GRLapits شريط نحاسي عالي الأداء ، وتصميم عنصر الصمامات تصميم أكثر معقولية وقدرة كسر أقوى.
فلير: GRLapits رمل السيليكا في درجة نقاء عالية.
واواستخدامالجسم: GRLapits
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
رقم الطلب:
نموذج: DNRX1,DNRX1D-1000
| الاسم والكشف | الصمامات إنذار Impactor |
| الفولطية المقننة | نموذج: AC1000V |
| معيار مرجعي | EnglishEspañolPусскийFrançaisالعربية |
وصف المنتجDNRX1 ، DNRX1D-1000 Fuuse Alarm Impactor ، الجهد المقنن AC1000V ، يمكن توصيله مباشرة برابط الصمامات بالتوازي. عندما يتم تفجير وصلة الصمامات ، يعمل Fuuse Alarm Impactor في نفس الوقت ، ويدفع المفتاح الصغير ، ويقود الأجهزة الكهربائية المساعدة الأخرى إلى العمل ، لتذكير موظفي العملية بالاهتمام به.
رسومات المنتج
يتم تثبيت الصمامات إنذار Impactor بالتوازي مع وصلة الصمامات. اضبط صفيحة Fuse Alarm Impactor التي تربط اللوحة بنفس ارتفاع لوحات الغطاء في طرفي رابط الصمامات ، وافتح مسامير وصلة الصمامات ، وأدخل لوحات التوصيل في لوحات الغطاء ، ثم احكم البراغي ، كما هو موضح في الشكل.
تتكون الصمامات بشكل أساسي من لوحة الغطاء ، والمكونات ، والاتصال بالسكين ، وعنصر الصمامات ، والحشو والجسم الخزفي.
جيمفوق لوحة: GRLapits سبيكة الألومنيوم عالية القوة. النقش السطحي يجعل المنتج أكثر جمالا وتصميم المقوي يجعل المنتج أكثر صلابة وموثوقية.
الفيش: GRLapits
سكاكينالاتصال: التصميم المتكامل بدلاً من هيكل التثبيت للنحاس لديه أداء أقوى وارتفاع أقل في درجة الحرارة.
عنصر الصمامات: GRLapits شريط نحاسي عالي الأداء ، وتصميم عنصر الصمامات تصميم أكثر معقولية وقدرة كسر أقوى.
فلير: GRLapits رمل السيليكا في درجة نقاء عالية.
واواستخدامالجسم: GRLapits
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
| البند رقم. | التصنيف الحالي في | تصنيف Voltage un | كسر القدرة (مع الصمامات) |

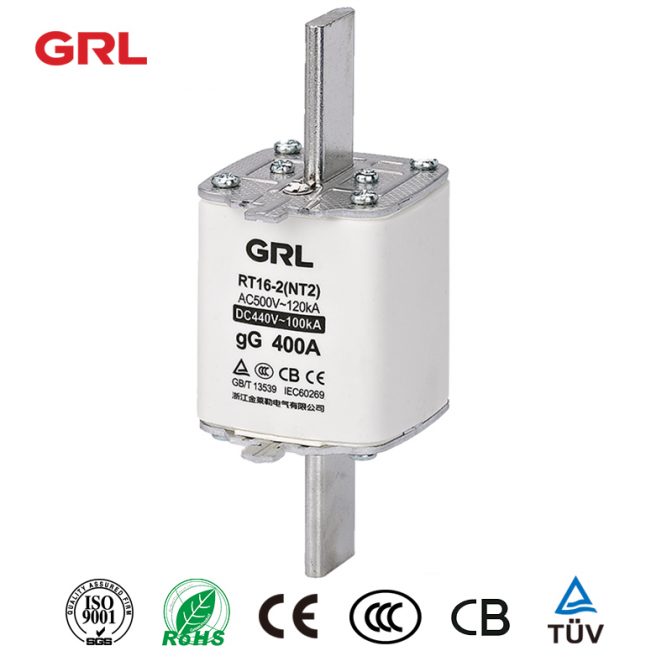

| RT16-2
(NT2 / NH2) |
في: 80A، 100A، 125A، 160A، 200A، 250A، 315A، 350A، 400A (500VAC / 440VDC)؛
في: 80A، 100A، 125A، 160A، 200A، 250A، 315A (690VAC) |
500VAC
690VAC 440VDC |
120KA (500VAC)
50KA (690VAC) 100KA (440VDC)  ؛ |
رسومات المنتج
| بند المنتج | RT16 (NT / NH) انصهار لينك |
| التصنيف الحالي | 2A-630A |
| الفولطية المقننة | 500VAC / 690VAC / 250VDC |
| كسر القدرة (كا) | 120kA (500V)، 50KA (690V) |
| المعيار | IEC 60269 ، CE |
| التطبيقات | نظام التحكم في الطاقة ، المعدات الكهربائية الصناعية |
يتكون الصمامات بشكل أساسي من لوحة الغطاء ، والمكونات ، والاتصال بالسكين ، وعنصر الصمامات ، والحشو ، والجسم الخزفي.
جيمفوق لوحة: GRLapits سبيكة الألومنيوم عالية القوة. النقش السطحي يجعل المنتج أكثر جمالا وتصميم المقوي يجعل المنتج أكثر صلابة وموثوقية.
الفيش: GRLapits
سكاكينالاتصال: التصميم المتكامل بدلاً من هيكل التثبيت للنحاس لديه أداء أقوى وارتفاع أقل في درجة الحرارة.
عنصر الصمامات: GRLapits شريط نحاسي عالي الأداء ، وتصميم عنصر الصمامات تصميم أكثر معقولية وقدرة كسر أقوى. فيوز لينك AutoZone
فلير: GRLapits رمل السيليكا في درجة نقاء عالية.
واواستخدامالجسم: GRLapits
الصمامات هي أجهزة السلامة الكهربائية المصممة لحماية الأنظمة الكهربائية من التيارات الزائدة. وهي تتكون من سلك رفيع أو شريط معدني يذوب عندما يتجاوز التيار القيمة المقدرة ، ويكسر الدائرة ويمنع المزيد من الضرر. فيوز لينك AutoZone
الصماماتيمكن العثور عليها في مجموعة واسعة من التطبيقات ، من الإلكترونيات المنزلية إلى الآلات الصناعية. فيوز لينك AutoZone
يبدأ تشكيل الصمامات باختيار المواد لعنصر الصمامات ، أو السلك المعدني أو الشريط الذي سيذوب ويكسر الدائرة عندما يتجاوز التيار مستوى محدد مسبقًا. فيوز لينك AutoZone
يعتمد اختيار المواد على التطبيق وخصائص الأداء المطلوبة للصمامات ، مثل التأخير الزمني قبل الذوبان وسرعة الاستجابة للتيارات الزائدة.
وتشمل المواد الشائعة المستخدمة لعناصر الصمامات النحاس والفضة والألمنيوم. غالبًا ما يستخدم النحاس لتطبيقات الجهد المنخفض ، في حين تستخدم الفضة للتطبيقات الحالية العالية بسبب مقاومتها المنخفضة ونقطة الانصهار العالية.
الألومنيوم خفيف الوزن وفعال من حيث التكلفة ، مما يجعله مثاليًا للاستخدام في إلكترونيات السيارات والاستهلاك.
بمجرد اختيار مادة عنصر الصمامات ، يتم تشكيلها في سلك أو شريط رفيع. ثم يتم طلاء السلك أو الشريط بطبقة من العزل لحمايته من البيئة ومنع التفاعلات غير المرغوب فيها مع المكونات الأخرى في الدائرة.
الخطوة التالية في تكوين الصمامات هي تجميع جسم الصمامات ، والذي يتكون عادة من قبعتين معدنيتين أو حلقات مجعدة على نهايات عنصر الصمامات.
يتم تصنيع أغطية النهاية أو الحلقات من مواد متوافقة مع عنصر الصمامات ، وهي مصممة لتوفير اتصال آمن وموثوق به بين الصمامات والدائرة.
بمجرد تجميع جسم الصمامات ، يتم اختباره للتأكد من أنه يلبي خصائص الأداء المطلوبة ، مثل التيار المقنن والجهد والتأخير الزمني. قد ينطوي الاختبار على إخضاع الصمامات لمجموعة من التيارات الزائدة وقياس الوقت الذي يستغرقه عنصر الصمامات لإذابة الدائرة وكسرها.
تتوفر الصمامات في مجموعة واسعة من الأحجام والتصنيفات ، من الصمامات الصغيرة المثبتة على السطح المستخدمة في الإلكترونيات الاستهلاكية إلى الصمامات الكبيرة المستخدمة في المعدات الصناعية. يعتمد حجم وتصنيف الصمامات على تيار وجهد الدائرة المحمية ، بالإضافة إلى المستوى المطلوب من الحماية ووقت الاستجابة.
باختصار ، تشكيل الصمامات هو عملية متعددة الخطوات تنطوي على اختيار المواد ، وتشكيل عنصر الصمامات ، وتجميع جسم الصمامات ، والاختبار لضمان تلبيته لخصائص الأداء المطلوبة.
الصمامات هي أجهزة سلامة أساسية تحمي الأنظمة الكهربائية من التيارات الزائدة ، وتتوفر في مجموعة واسعة من الأحجام والتصنيفات لتلبية احتياجات التطبيقات المختلفة. فيوز لينك AutoZone
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
| البند رقم. | التصنيف الحالي في | تصنيف Voltage un | كسر القدرة (مع الصمامات) |

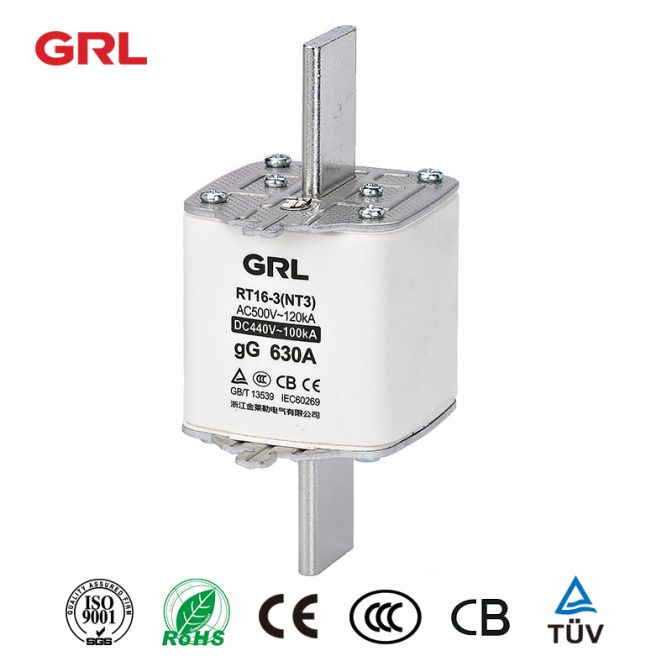

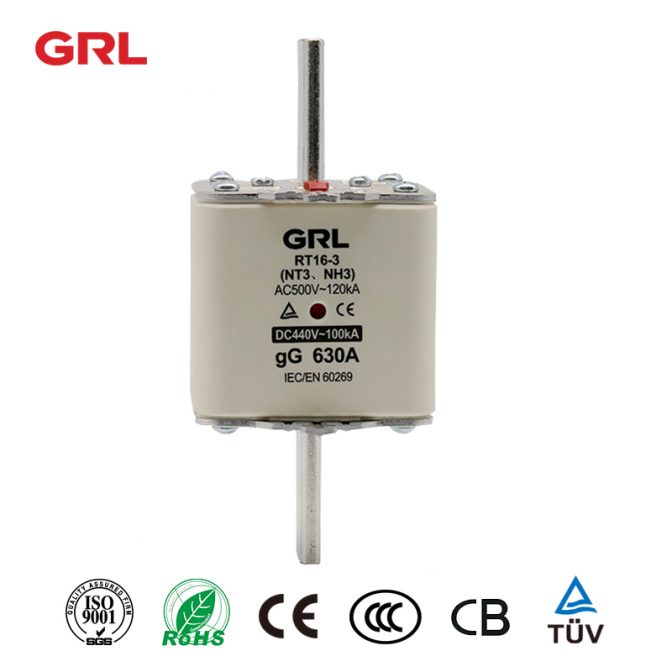

| RT16-3
(NT3 / NH3) |
في: 315A، 400A، 500A، 630A (500VAC / 440VDC)؛
في: 315A، 400A، 500A (690VAC) |
500VAC
690VAC 440VDC |
120KA (500VAC)
50KA (690VAC) 100KA (440VDC)  ؛ |
رسومات المنتج
| بند المنتج | RT16 (NT / NH) انصهار لينك |
| التصنيف الحالي | 2A-630A |
| الفولطية المقننة | 500VAC / 690VAC / 250VDC |
| كسر القدرة (كا) | 120kA (500V)، 50KA (690V) |
| المعيار | IEC 60269 ، CE |
| التطبيقات | نظام التحكم في الطاقة ، المعدات الكهربائية الصناعية |
تتكون الصمامات بشكل أساسي من لوحة الغطاء ، المكونات ، الاتصال بالسكين ، عنصر الصمامات ، الحشو ، وصلة الفتيل الخزفية. في خط الصمامات
جيمفوق لوحة: GRLapits سبيكة الألومنيوم عالية القوة. النقش السطحي يجعل المنتج أكثر جمالا وتصميم المقوي يجعل المنتج أكثر صلابة وموثوق بها. في خط الصمامات الارتباط
الفيش: GRLapits
سكاكينالاتصال: التصميم المتكامل بدلاً من هيكل التثبيت للنحاس لديه أداء أقوى وارتفاع أقل في درجة الحرارة.
عنصر الصمامات: GRLapits شريط نحاسي عالي الأداء ، وتصميم عنصر الصمامات تصميم أكثر معقولية وقدرة كسر أقوى.
فلير: GRLapits رمل السيليكا في درجة نقاء عالية.
واواستخدامالجسم: GRLappies
الصمامات هي مكونات أساسية في الأنظمة الكهربائية والإلكترونية لأنها توفر الحماية ضد التيار الزائد والدوائر القصيرة.
1. اختيار الصمامات الصحيحة: يجب اختيار الصمامات الصحيحة بناءً على الجهد والتصنيف الحالي للدائرة. تأتي الصمامات بأحجام وتصنيفات مختلفة ، لذلك من المهم تحديد الصمامات المناسبة التي تتطابق مع متطلبات النظام.
2.Protecting ضد التيار الزائد: يحمي الصمامات النظام من التيار الزائد عن طريق ذوبان وكسر الدائرة إذا تجاوز التيار تصنيف الصمامات. هذا يساعد على منع الأضرار التي لحقت النظام ومخاطر السلامة المحتملة.
3.Protecting ضد الدوائر القصيرة:الصماماتتوفر أيضًا الحماية ضد الدوائر القصيرة ، والتي يمكن أن تحدث عندما يلمس سلك أو موصل أرضًا أو موصلًا آخر. يمكن أن يسبب الارتفاع المفاجئ في التيار تلفًا للنظام أو إشعال حريق. سوف ينفجر الصمام ويكسر الدائرة في حالة حدوث دائرة كهربائية قصيرة.
4. تركيب بروبر: يجب تثبيت الصمامات بشكل صحيح وآمن لضمان أنها تعمل بشكل صحيح. يمكن أن يؤدي التثبيت غير السليم أو الاتصالات الفضفاضة إلى فشل الصمامات قبل الأوان أو لا تعمل على الإطلاق.
5.Replacement: يجب استبدال الصمامات عندما تنفجر لاستعادة حماية النظام. من المهم استبدال الصمامات المنفوخة بنفس النوع والتصنيف مثل الصمامات الأصلية.
6. التفتيش العادي: التفتيش المنتظم للصمامات واتصالاتها أمر ضروري لضمان أنها تعمل بشكل صحيح. هذا يساعد على تحديد أي مشاكل محتملة ومنع الضرر أو مخاطر السلامة.
باختصار ، تعتبر الصمامات مكونات مهمة في الأنظمة الكهربائية والإلكترونية لأنها تحمي من التيار الزائد والدوائر القصيرة. في وصلة الصمامات الخطية
من الضروري اختيار الصمامات المناسبة ، وتثبيتها بشكل صحيح ، واستبدالها عند الضرورة لضمان سلامة النظام ووظائفه المناسبة. في رابط الصمامات الخطي
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
| البند رقم. | التصنيف الحالي في | تصنيف Voltage un | كسر القدرة (مع الصمامات) |
| RT16-3
(NT3 / NH3) |
في: 315A، 400A، 500A، 630A (500VAC / 440VDC)؛
في: 315A، 400A، 500A (690VAC) |
500VAC
690VAC 440VDC |
120KA (500VAC)
50KA (690VAC) 100KA (440VDC)  ؛ |
رسومات المنتج
فيوز لينك المعلمات| بند المنتج | RT16 (NT / NH) انصهار لينك |
| التصنيف الحالي | 2A-630A |
| الفولطية المقننة | 500VAC / 690VAC / 250VDC |
| كسر القدرة (كا) | 120kA (500V)، 50KA (690V) |
| المعيار | IEC 60269 ، CE |
| التطبيقات | نظام التحكم في الطاقة ، المعدات الكهربائية الصناعية |
يتكون الصمامات بشكل أساسي من لوحة الغطاء ، والمكونات ، والاتصال بالسكين ، وعنصر الصمامات ، والحشو ، والجسم الخزفي.
جيمفوق لوحة: GRLapits سبيكة الألومنيوم عالية القوة. النقش السطح يجعل المنتج أكثر جمالا وتصميم صلابة يجعل المنتج أكثر صلابة وموثوق بها. وصلة الصمامات الحرارية
الفيش: GRLapits
سكاكينالاتصال: التصميم المتكامل بدلاً من هيكل التثبيت للنحاس لديه أداء أقوى وارتفاع أقل في درجة الحرارة.
عنصر الصمامات: GRLapits شريط نحاسي عالي الأداء ، وتصميم عنصر الصمامات تصميم أكثر معقولية وقدرة كسر أقوى.
فلير: GRLapits رمل السيليكا في درجة نقاء عالية.
واواستخدامالجسم: GRLapits
الصمامات سلسلة NH هي الصمامات عالية الجهد المستخدمة لحماية الدائرة في أنظمة توزيع الطاقة الكهربائية. وهي تستخدم عادة في التطبيقات الصناعية والتجارية حيث توجد مستويات عالية من التيار.
فيما يلي بعض الميزات والفوائد والتطبيقات لصمامات سلسلة NH:
