نظرة عامة على انقطاع الصمامات المتسربة

ما هو انقطاع الصمامات المتسربة؟

(أ)انقطاع الصمامات الانقطاعيةهو جهاز وقائي عالي الجهد في الهواء الطلق يستخدم في المقام الأول على الجانب عالي الجهد من محولات التوزيع أو خطوط الفروع. وهو يعمل على ماس كهربائى وحماية الزائد وتحميل التبديل الحالي للمحولات والخطوط.

يتكون انقطاع الصمامات من قاعدة عازلة ، والاتصال الثابت ، والاتصال المتحرك ، وأنبوب الصمامات.

كيف يعمل انقطاع الصمامات المتسربة؟

انقطاع قواطع الصماماتتعمل مع أنبوب الصمامات في وضع مغلق يحافظ عليها توتر سلك الصمامات.

عندما يحدث خطأ ، يذوب تيار الخطأ بسرعةسلك الصماماتتشكيل قوس كهربائي. يسخن أنبوب إطفاء القوس ويطلق الغاز ، مما يخلق ضغطًا عاليًا داخل الأنبوب ، مما يجبر القوس على الاستطالة والإطفاء بسرعة.

عند الذوبان ، يطلق سلك الصمامات توترًا ، مما يتسبب في قلب الاتصال المتحرك السفلي وإسقاط أنبوب الصمامات ، مما يخلق موضعًا مفتوحًا مرئيًا.

لفصل الحمل ، يسحب قضيب معزول الاتصال المتحرك ، الذي يفصل الاتصال المساعد ، مما يولد قوسًا يتم إطفاؤه مع وصول التيار إلى الصفر.

نقاط البيعمن دROP خارج انقطاع الصمامات

1، 1،كثافة ميكانيكية عالية وهيكل موثوق به: يضمن التشغيل الآمن للخط.

2، 2،مقاومة جيدة للتلوثيتطلب الحد الأدنى من الصيانة في المناطق الملوثة.

3، 3،حمض و Alkalis المقاومة: يقدم ممتازة مقاومة للحرارة ومقاومة كهربائية.

4، 4،مقاومة بريتل الجيدةمقاومة قوية للزلازل لتجنب حوادث الكسر.

5، 5،سهلة التركيب: تصميم سحب حلقة قطرها كبير لتركيب وتشغيل مريحة.

المعلومات التقنية عنالانقطاع عن الدراسة انقطاع الصمامات

س-(أ)Pplication منانقطع عن العملانقطاع الصمامات

1، حماية المحولات

المحولات حيوية لضبط مستويات الجهد بين خطوط نقل الجهد العالي وخطوط توزيع الجهد المنخفض. ويحمي انقطاع الصمامات المتسربة هذه المحولات من التيارات التي تتجاوز طاقتها، مما قد يسبب ارتفاع درجة الحرارة والفشل.

2، حماية الخط

تحمي قواطع الصمامات المتسربة خطوط التوزيع من التيارات الزائدة الناجمة عن أخطاء مثل جهات الاتصال من الخط إلى الأرض أو الدوائر القصيرة ، مما يضمن إمدادات طاقة مستقرة وموثوقة.

3، سلامة المعدات

بالإضافة إلى المحولات والخطوط ، تعد قواطع الصمامات المتسربة جزءًا لا يتجزأ من حماية مجموعة متنوعة من المعدات الكهربائية من تلف التيار الزائد ، وبالتالي ضمان طول العمر وتقليل تكاليف الصيانة.

الاحتياطات اللازمة(د)ROP خارج انقطاع الصمامات

1، 1،التحجيم السليم والاختيارضمان التحجيم الصحيح لتتناسب مع احتياجات حماية المعدات الحالية والمحددة للنظام.

2، 2،عمليات تفتيش منتظمةفحوصات دورية للارتداء أو التلف أو التلوث للحفاظ على سلامة النظام.

3، 3،ممارسات المناولة الآمنةيجب على الموظفين المؤهلين فقط التعامل مع الصمامات عالية الجهد ، وذلك باستخدام معدات وإجراءات السلامة المناسبة.

4، 4،الاعتبارات البيئيةيجب أن تأخذ المنشآت في الاعتبار الظروف المحلية مثل درجات الحرارة القصوى والرطوبة لضمان تشغيل موثوق به.

شروط التشغيلمن دROP خارج انقطاع الصمامات

1، درجة حرارة Ambient:– 40 درجة مئوية ~ + 40 درجة مئوية؛

2، الرطوبة النسبية:متوسط القيمة اليومية لا يزيد عن 95٪ ، ومتوسط القيمة الشهرية لا يزيد عن 90٪ ؛

3، موقع التثبيت:الارتفاع لا يتجاوز 1000 متر ؛

4، سرعة الرياح:لا يزيد عن 35m / s ؛

5، سمك طلاء الجليد:لا يزيد عن 10 مم ؛

6、موقع التثبيت:يجب ألا يكون هناك خطر من الحريق والانفجار والتآكل الكيميائي والاهتزاز الشديد ؛

7، شدة الزلزال:لا يزيد عن 8 درجات.

8 、 غير مناسبة للأماكن ذات مخاطر الحرق أو الانفجار ، والأماكن ذات الاهتزاز الشديد أو التأثير ، والغاز الموصل والكيميائي ، والمناطق ذات التلوث الشديد ورذاذ الملح.

فتيل,إسقاط الصمامات

إسقاط الصمامات قطع 11Kv 15kv 27kv حسب الطلب

2024年3月11日 grl_admin

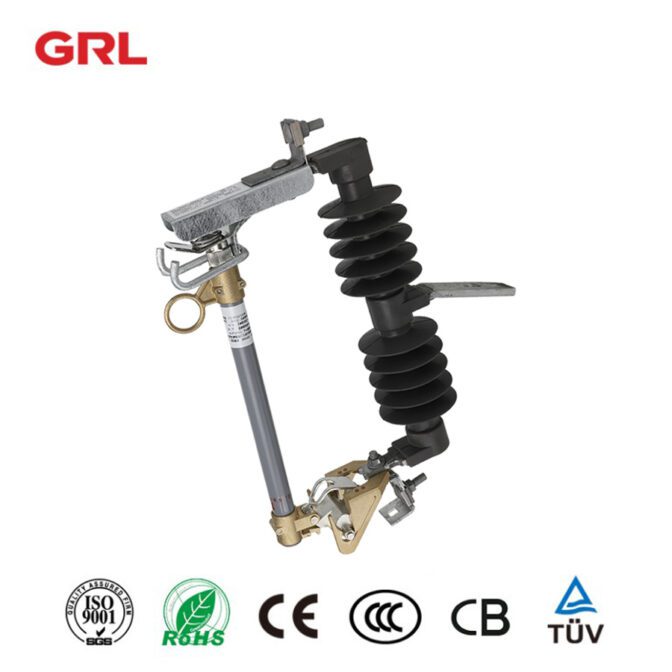

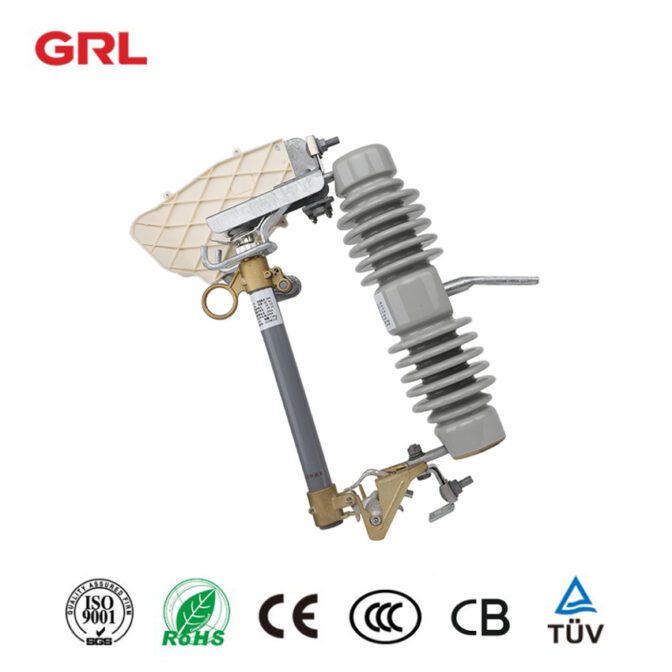

ما هو انقطاع الصمامات؟

&nbsp؛

(أ)انقطاع الصماماتهو جهاز يستخدم في أنظمة توزيع الطاقة لحماية المحولات وخطوط الطاقة من الأضرار الناجمة عن الدوائر القصيرة أو الأحمال الزائدة أو الأعطال الكهربائية الأخرى. يجمع انقطاع الصمامات بين وظائف الصمامات ومفتاح قطع الاتصال ، مما يسمح لها بفصل الدائرة تلقائيًا أثناء حدوث خطأ واستعادة الطاقة بسرعة عن طريق استبدال الصمامات.

المكونات الرئيسية لقطع الصمامات:

الفتيلالصمامات هي عنصر الحماية الرئيسي في الدائرة. عندما يتجاوز التيار قيمة محددة مسبقًا ، يذوب الصمام ويكسر الدائرة لمنع تلف المعدات أو الخط.
قطع الجسم: جسم الانقطاع ، المصنوع عادة من مواد عازلة ، يدعم الصمامات ويوفر عزلًا كهربائيًا.
مفصل الذراع المنقولةعندما ينفجر الصمام ، تسقط الذراع المفصلية ، وتفصل الدائرة جسديًا وتنبه الموظفين إلى أن الصمام يحتاج إلى استبدال.

كيف يعمل انقطاع الصمامات:

أثناء التشغيل العادي، يتدفق التيار من خلال الصمامات ، ويتم تنشيط معدات الطاقة والخطوط.
في حالة حدوث ماس كهربائى أو الحمل الزائد، يزيد التيار ، مما يتسبب في تسخين الصمامات وذوبانها ، وكسر الدائرة وحماية معدات المصب.
بعدفيوزضربة، قطرات الذراع المنقولة ، مما يوفر مؤشرا مرئيا على الدائرة المفتوحة. يمكن لموظفي الصيانة استعادة الدائرة عن طريق استبدال الصمامات.

نقاط البيع من انقطاع الصمامات الانقطاع

1، كثافة ميكانيكية عالية

كثافة ميكانيكية عالية ، هيكل موثوق به ،

يوفر ضمانًا للتشغيل الآمن للخط.

2، أداء جيد مقاومة التلوث

قدرة قوية لمكافحة التلوث ، مجموعة واسعة من التطبيقات

لا يتطلب التنظيف والصيانة السنوية في

المناطق الملوثة.

3، حمض والقلويات المقاومة

مقاومة للحرارة ومقاومة الكهرباء.

ختم بشكل جيد لضمان العزل الداخلي دون التخميد.

4، مقاومة هشة جيدة

مقاومة قوية للزلازل ، وتجنب حوادث الكسر

5、سهلة التركيب

تصميم سحب حلقة قطرها كبير. تركيب وتشغيل أكثر ملاءمة

معلومات تقنية عن انقطاع الصمامات المتسربة

سلسلة NDRW12 انقطاع الصمامات10-15kV

الفولطية المقدرة: 10-15kV

تصنيفها الحالي: 100A، 200A

كسر الحالي: 8/10 كا

تردد الطاقة تحمل الجهد (kV): 40kV

الحجم (سم): 42 × 37 × 13.5

سلسلة NDRW12 انقطاع الصمامات 15-24kV

الفولطية المقدرة: 15-24kV

تصنيفها الحالي: 100A، 200A

كسر الحالي: 10/12 كا

تردد الطاقة تحمل الجهد (kV): 45kV

الحجم (سم): 52 × 37 × 13.5

سلسلة NDRW12 انقطاع الصمامات 24-27KV

الفولطية المقدرة: 24-27KV

تصنيفها الحالي: 100A، 200A

كسر الحالي: 10/12 كا

تردد الطاقة تحمل الجهد (kV): 45kV

الحجم (سم): 52 × 38 × 17

سلسلة NDRW12 انقطاع الصمامات 33-36KV

الفولطية المقدرة: 33-36KV

تصنيفها الحالي: 100A، 200A

كسر الحالي: 10/12 كا

تردد الطاقة تحمل الجهد (kV): 45kV

الحجم (سم): 62 × 38 × 17

(أ)Pplication من انقطع عن العملانقطاع الصمامات

1، حماية المحولات

2، حماية الخط

تسرب الصماماتتحمي القواطع خطوط التوزيع من التيارات الزائدة الناجمة عن أخطاء مثل الاتصالات من خط إلى أرض أو الدوائر القصيرة ، مما يضمن إمدادات طاقة مستقرة وموثوقة.

3، سلامة المعدات

الاحتياطات اللازمة لـ (د)ROP خارج انقطاع الصمامات

1، 1،التحجيم السليم والاختيارضمان التحجيم الصحيح لتتناسب مع احتياجات حماية المعدات الحالية والمحددة للنظام.

2، 2،عمليات تفتيش منتظمةفحوصات دورية للارتداء أو التلف أو التلوث للحفاظ على سلامة النظام.

قضيب توصيل النحاس,صلبة Busbar,تخصيص Busbar

GRL busbar لوحة النحاس 5mm النحاس busbar الموردين

2024年3月29日 grl_admin

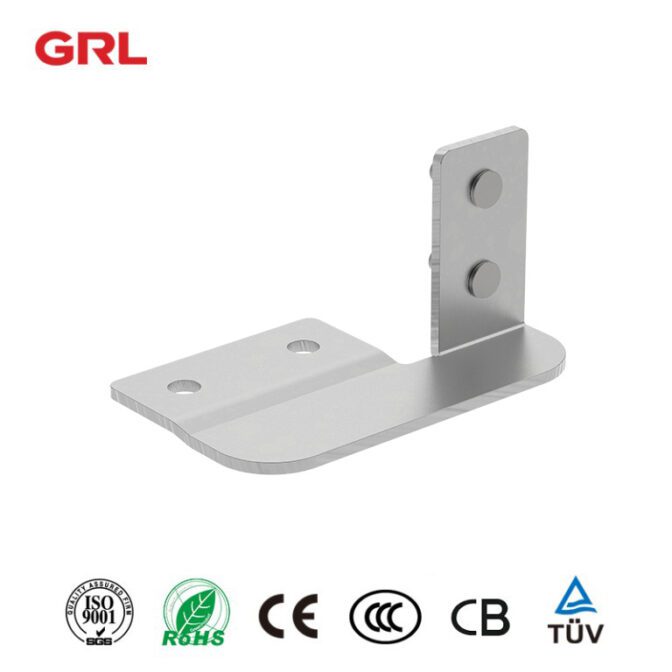

نظرة عامة على لوحة النحاس بسبار

ما هي لوحة النحاس بسبار؟

في جوهرها ، لوحة النحاس بسبار هي شريط معدني صلب أو شريط مصنوع عادة من النحاس عالي النقاء ، ويشتهر بموصليته الكهربائية الممتازة.احصل على Quote

أنها تأتي في أشكال وتكوينات مختلفة ، بما في ذلك الملامح المسطحة والمستطيلة والمستديرة وحتى الأنبوبية ، كل منها مصمم خصيصًا لمتطلبات الجهد والتيار المحددة.

&nbsp؛

باراميتر التقنية من لوحة النحاس بسبار

مواد: T2 احباط النحاس ، محتوى النحاس و GT ؛ 99.95 ٪

سمك قطعة واحدة: 0.03mm

0.05 مم

0.10mm (عادي)

0.20 مم

0.30 مم

0.40 مم

0.50 مم

سمك قطعة واحدة (0.10mm التقليدية)

&nbsp؛

هيكل لوحة النحاس بسبار

وفقا لمتطلبات العملاء ، يمكن لصق الجانبين العلوي والسفلي من اتصال رقائق النحاس الناعمة مع صفائح النيكل أو الفضة.
بالإضافة إلى خصائص أفضل مضادة للأكسدة ومضادة للتآكل ، يمكن لهذا الاتصال الناعم لرقائق النحاس تجنب الخطر الخفي لتآكل الصلب الناجم عن سائل المفتاح الكهربائي المتبقي.

&nbsp؛

Features من لوحة النحاس بسبار

1، نوعية ممتازة مع استقرار الموصلية الكهربائية عالية جدا، القابلية للتشكيل والتسامح وثيق

2، أعلى الموصلية الحرارية الممكنة

3، عظيم للحرف اليدوية ومشاريع DIY.

4 ، مقاومة جيدة للتآكل ومقاومة لمواد مثل الزيت والمذيبات والمواد الكيميائية: عزل PVC الذي يمكنه تحمل درجات الحرارة التي تصل إلى 80 درجة مئوية.

5、سهولة التعامل، تجريد، وإنهاء: تصميم منخفض-fray.

6 ، العزل: PVC .010 “. تصنيف الفولتاج: 300 فولت ، مثبطات اللهب: فولكس فاجن-1.

&nbsp؛

مزايا لوحة النحاس بسبار

الموصلية الكهربائية التي لا مثيل لها

في قلب نداء شريط لوحة النحاس بسبار هو الموصلية الكهربائية الاستثنائية. يقف النحاس كواحد من أفضل موصلات الكهرباء ، في المرتبة الثانية بعد الفضة ، مما يجعله خيارًا مثاليًا لتقليل فقدان الطاقة أثناء النقل.

هذه الخاصية المتأصلة من النحاس تسمح قضبان النحاس بسبار للتعامل مع الأحمال الحالية العالية بكفاءة، وضمان أن الأنظمة الخاصة بك تعمل في ذروة الأداء مع الاستخدام الأمثل للطاقة.

تبديد الحرارة متفوقة

الموصلية الحرارية الممتازة للنحاس لا تساعد فقط في التوزيع الفعال للكهرباء ولكن أيضًا في التبديد السريع للحرارة المتولدة أثناء التشغيل.

هذه الخاصية تقلل بشكل كبير من خطر ارتفاع درجة الحرارة وفشل النظام المحتمل ، مما يضمن عمرًا أطول للمنشآت الكهربائية.

المرونة والتخصيص

يمكن تخصيصها لتناسب مجموعة واسعة من التطبيقات والتكوينات ، من الأجهزة الإلكترونية المدمجة إلى أنظمة الطاقة الصناعية واسعة النطاق.

سواء كان ذلك الانحناء أو القطع أو الحفر ، يمكن تصميم قضبان النحاس بسبار لتلبية المتطلبات المحددة لأي بنية تحتية كهربائية ، مما يوفر حلاً مرنًا يتكيف مع احتياجاتك.

&nbsp؛

المتانة والموثوقية

المتانة هي المكان الذي تتألق فيه قضبان لوحة النحاس النحاسية حقًا.

تضمن هذه المتانة أن القضبان يمكن أن تصمد أمام البيئات القاسية والظروف القاسية ، والحفاظ على أدائها بمرور الوقت وتقليل الحاجة إلى بدائل أو صيانة متكررة.

فعالية التكلفة

وتؤدي كفاءتها في توزيع الطاقة إلى انخفاض خسائر الطاقة وانخفاض التكاليف التشغيلية.

فهم الاختلافات بين النحاس والألومنيوم Busbars

في مجال الهندسة الكهربائية ، يلعب اختيار المواد لقضبان الحافلات دورًا حاسمًا في تحديد كفاءة وموثوقية وفعالية تكلفة الأنظمة الكهربائية.

من بين المواد الأكثر استخدامًا لـ busbars هي النحاس والألمنيوم ، كل منها يقدم مزايا واعتبارات فريدة من نوعها.

في هذه المقالة ، نتعمق في الاختلافات بين قضبان النحاس والألومنيوم ، واستكشاف خصائصها وتطبيقاتها وآثارها على البنية التحتية الكهربائية.

الموصلية والكفاءة:

أحد الاعتبارات الأساسية عند مقارنة قضبان النحاس والألومنيوم هو توصيلها الكهربائي.

يتميز النحاس بموصلية أعلى بكثير من الألومنيوم ، مما يجعله الخيار المفضل للتطبيقات التي تكون فيها المقاومة المنخفضة ونقل الطاقة الفعال أمرًا بالغ الأهمية.

تقلل لوحة النحاس من فقدان الطاقة وانخفاض الجهد ، مما يضمن وصول الكهرباء إلى وجهتها بأقصى قدر من الكفاءة.

وعلى النقيض من ذلك، فإن قضبان الألومنيوم لديها موصلية أقل، مما يؤدي إلى مقاومة أعلى وزيادة فقدان الطاقة، وخاصة على مسافات طويلة أو تحت الأحمال الحالية العالية.

القوة الميكانيكية والمتانة:

من حيث القوة الميكانيكية والمتانة ، تتفوق قضبان النحاس على نظيراتها من الألومنيوم.

النحاس أقوى بطبيعته وأكثر مرونة من الألومنيوم ، مع مقاومة أكبر للإجهاد الميكانيكي والاهتزازات والتوسع الحراري.

تضمن هذه المتانة موثوقية طويلة الأجل في البيئات الصعبة ، مما يقلل من خطر التشوه أو الكسر أثناء التشغيل.

قد تتطلب قضبان الألومنيوم ، على الرغم من أنها أخف وزناً ، تعزيزًا أو دعمًا إضافيًا لتحمل القوى الميكانيكية ، خاصة في البيئات عالية الاهتزاز أو درجات الحرارة العالية.

مقاومة التآكل:

وهناك اعتبار مهم آخر هو مقاومة التآكل من النحاس بسبار الأرض والألومنيوم بسبارز.

يظهر النحاس مقاومة ممتازة للتآكل ، مما يجعله مناسبًا للاستخدام في مجموعة واسعة من التطبيقات الداخلية والخارجية ، حتى في البيئات القاسية.

ومع ذلك ، فإن الألومنيوم أكثر عرضة للتآكل ، خاصة في الظروف الحمضية أو المالحة. قد يكون العزل المناسب والطلاء الواقي ضروريًا للتخفيف من خطر التآكل وضمان طول عمر قضبان الألومنيوم في البيئات المسببة للتآكل.

اعتبارات التكلفة:

غالبًا ما تكون التكلفة عاملاً محددًا في الاختيار بين قضبان النحاس والألومنيوم.

في حين أن قضبان النحاس توفر الموصلية والمتانة الفائقة ، إلا أنها تميل أيضًا إلى أن تكون أكثر تكلفة من قضبان الألومنيوم.

الألومنيوم ، من ناحية أخرى ، هو أكثر فعالية من حيث التكلفة من حيث تكاليف المواد والتصنيع. بالإضافة إلى ذلك ، فإن قضبان الألومنيوم أخف وزناً ، مما يقلل من نفقات النقل والتركيب.

ومع ذلك ، من الضروري موازنة التكلفة الأولية مقابل فوائد الأداء والموثوقية على المدى الطويل لقضبان النحاس ، لا سيما في التطبيقات الحرجة أو عالية الطلب حيث تكون الكفاءة والمتانة ذات أهمية قصوى.

التطبيقات والاعتبارات:

يعتمد الاختيار بين قضبان النحاس والألومنيوم على المتطلبات والاعتبارات المحددة لكل تطبيق.

تستخدم قضبان النحاس عادة في التطبيقات ذات الطلب المرتفع حيث تكون الكفاءة والموثوقية وطول العمر أمرًا بالغ الأهمية ، مثل توزيع الطاقة في المنشآت الصناعية ومراكز البيانات وأنظمة الطاقة المتجددة.

من ناحية أخرى ، قد تكون قضبان الألومنيوم مفضلة في التطبيقات التي يتم فيها إعطاء الأولوية لفعالية التكلفة والبناء خفيف الوزن ، مثل الألواح الكهربائية السكنية وأنظمة السيارات.

الخلاصة:

في الختام ، ينطوي الاختيار بين قضبان النحاس والألومنيوم على دراسة متأنية للموصلية والقوة الميكانيكية ومقاومة التآكل والتكلفة ومتطلبات التطبيق.

في حين أن قضبان النحاس توفر الموصلية الفائقة والمتانة ومقاومة التآكل ، إلا أنها تميل أيضًا إلى أن تكون أكثر تكلفة من قضبان الألومنيوم.

وفي نهاية المطاف، ينبغي أن يستند القرار إلى الاحتياجات والأولويات المحددة لكل تطبيق، وتحقيق التوازن بين الأداء والموثوقية وفعالية التكلفة لضمان الأداء الأمثل والكفاءة في البنية التحتية الكهربائية.

قضيب توصيل النحاس,صلبة Busbar,تخصيص Busbar

GRL عاري النحاس busbar 0.25mm النحاس busbar قطاع

2024年3月28日 grl_admin

نظرة عامة على شريط النحاس العاري

ما هو شريط النحاس العاري؟

في جوهرها ، شريط النحاس العاري هو شريط معدني صلب أو شريط مصنوع عادة من النحاس عالي النقاء ، ويشتهر بموصليته الكهربائية الممتازة.

باراميتر التقنية من بسبار النحاس العارية

المواد: T2 احباط النحاس ، محتوى النحاس و GT ؛ 99.95 ٪ سمك قطعة واحدة: 0.03mm

0.05 مم

0.10mm (عادي)

0.20 مم

0.30 مم

0.40 مم

0.50 مم

سمك قطعة واحدة (0.10mm التقليدية)

هيكل بسبار النحاس العارية

وفقا لمتطلبات العملاء ، الجانبين العلوي والسفلي منالنحاس احباط اتصال لينةيمكن لصقها مع صفائح النيكل أو الفضة.
بالإضافة إلى خصائص أفضل مضادة للأكسدة ومضادة للتآكل ، يمكن لهذا الاتصال الناعم لرقائق النحاس تجنب الخطر الخفي لتآكل الصلب الناجم عن سائل المفتاح الكهربائي المتبقي.

بسبار النحاس العارية Bare Copper Busbar

1، نوعية ممتازة مع استقرار الموصلية الكهربائية عالية جدا، القابلية للتشكيل والتسامح وثيق

2، أعلى الموصلية الحرارية الممكنة

3، عظيم للحرف اليدوية ومشاريع DIY.

5、سهولة التعامل، تجريد، وإنهاء: تصميم منخفض-fray.

6 ، العزل: PVC .010 “. تصنيف الفولتاج: 300 فولت ، مثبطات اللهب: فولكس فاجن-1.

مزايا بسبار النحاس العارية

1، الموصلية الكهربائية لا مثيل لها

في قلب نداء شريط النحاس العاري هو الموصلية الكهربائية الاستثنائية. يقف النحاس كواحد من أفضل موصلات الكهرباء ، في المرتبة الثانية بعد الفضة ، مما يجعله خيارًا مثاليًا لتقليل فقدان الطاقة أثناء النقل.

2، متفوقة تبديد الحرارة

3، المرونة والتخصيص

4، المتانة والموثوقية

المتانة هي المكان الذي تتألق فيه قضبان النحاس النحاسية حقًا.هذه المتانة تضمن أن القضبان يمكن أن تصمد أمام البيئات القاسية والظروف القاسية ، والحفاظ على أدائها بمرور الوقت وتقليل الحاجة إلى بدائل أو صيانة متكررة.

5، فعالية التكلفة

وتؤدي كفاءتها في توزيع الطاقة إلى انخفاض خسائر الطاقة وانخفاض التكاليف التشغيلية.

فهم الاختلافات بين النحاس والألومنيوم Busbars

من بين المواد الأكثر استخدامًا لـ busbars هي النحاس والألمنيوم ، كل منها يقدم مزايا واعتبارات فريدة من نوعها.

1، الموصلية والكفاءة

أحد الاعتبارات الأساسية عند مقارنة قضبان النحاس والألومنيوم هو توصيلها الكهربائي.

يقلل شريط النحاس العاري من فقدان الطاقة وانخفاض الجهد ، مما يضمن وصول الكهرباء إلى وجهتها بأقصى قدر من الكفاءة.

2، القوة الميكانيكية والمتانة

من حيث القوة الميكانيكية والمتانة ، تتفوق قضبان النحاس على نظيراتها من الألومنيوم.

تضمن هذه المتانة موثوقية طويلة الأجل في البيئات الصعبة ، مما يقلل من خطر التشوه أو الكسر أثناء التشغيل.

3، مقاومة التآكل

وهناك اعتبار مهم آخر هو مقاومة التآكل من النحاس بسبار الأرض والألومنيوم بسبارز.

4، اعتبارات التكلفة

غالبًا ما تكون التكلفة عاملاً محددًا في الاختيار بين قضبان النحاس والألومنيوم.

5، التطبيقات والاعتبارات

يعتمد الاختيار بين قضبان النحاس والألومنيوم على المتطلبات والاعتبارات المحددة لكل تطبيق.

قضيب توصيل النحاس,مضفر النحاس Busbar,مغلفة Busbar

GRL النحاس مضفر busbar 0.15mm قابل للتخصيص مرنة مضفر النحاس busbar

2024年3月28日 grl_admin

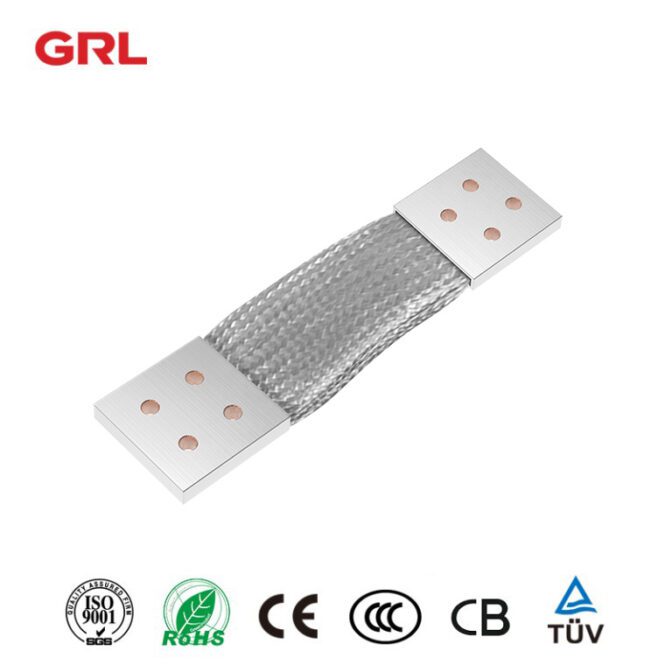

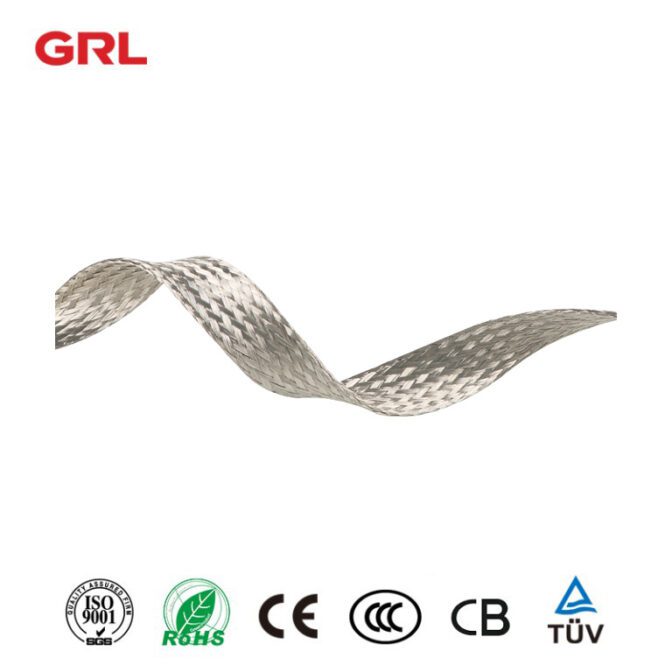

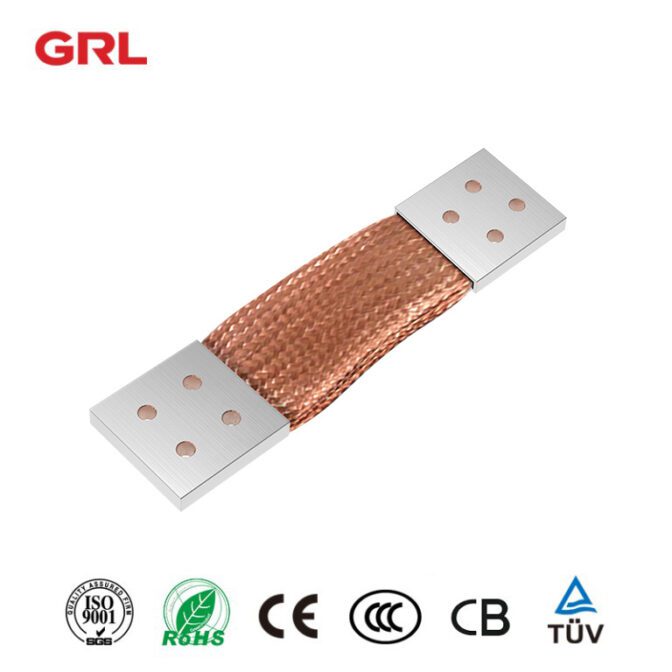

النحاس مضفر بسبارس

ما هو النحاس مضفر بسبار؟

النحاس مضفر بسبار هو موصل مرن يتكون من خيوط متعددة من الأسلاك النحاسية عالية النقاء المنسوجة بشكل معقد أو مضفر معا.

يعزز هذا البناء المضفر كل من القوة الميكانيكية والتوصيل الكهربائي لشريط النقل ، مما يجعله خيارًا مثاليًا للتطبيقات التي تتطلب المرونة والموثوقية والقدرة الاستيعابية العالية للتيار.

سواء كانت تستخدم لتوزيع الطاقة ، أو التأريض ، أو الترابط ، فإن قضبان النحاس المضفرة توفر أداءً لا مثيل له وبراعة.

النحاس مضفر بسبار باراميتر التقنية

المادة:T2 الأسلاك النحاسية ، محتوى النحاس و GT ؛ 99.95 ٪

المعالجة السطحية:النحاس العارية ، طلاء القصدير ، طلاء النيكل ، طلاء الفضة

قطر حيدة:

0.05mm (مقياس الأسلاك الأمريكية AWG44)
0.07mm (مقياس الأسلاك الأمريكية AWG41)
0.10mm (مقياس الأسلاك الأمريكية AWVG38)
0.12 مم
0.127mm (مقياس الأسلاك الأمريكية AVVG36)
0.15mm (عادي)
0.20mm (مقياس الأسلاك الأمريكية AWG32)
0.25 مم
0.254mm (مقياس الأسلاك الأمريكية AVG 30)

عند تقديم طلبك ، يرجى تحديد القيم التالية:

منطقة مستعرضة
طول (L)
النحاس ونوع حفرة
الفتحة (د)
قطر حيدة (التقليدية 0.15mm)

النحاس مضفر بسبارالهيكل

يتكون اتصال سلك بسبار النحاسي المضفر من طرفين من الأسلاك النحاسية المضفرة المرنة التي يتم تجعيدها على أنابيب نحاسية غير ملحومة كسطح اتصال ، ويمكن حفر سطح التلامس وفقًا لمتطلبات العملاء.

يتم نسج سلك بسبار النحاس المرن من الأسلاك النحاسية T2 وفقًا لمعيار الصناعة لجمهورية الصين الشعبية JBT6313.2-2011.

النحاس مضفر بسبارميزات

في جوهر النحاس مضفر بسبار تكمن الموصلية التي لا مثيل لها من النحاس، تشتهر بمقاومته المنخفضة ونقل الكهربائية الفعالة.

من خلال الاستفادة من خيوط النحاس عالية النقاء المنسوجة في جديلة كثيفة ، يحقق الشريط الموصلية المثلى مع الحفاظ على المرونة والمتانة.

وعلاوة على ذلك، فإن مقاومة التآكل المتأصلة في النحاس تضمن الموثوقية على المدى الطويل، حتى في الظروف البيئية القاسية.

مع خصائصه الكهربائية والميكانيكية المتفوقة ، يبرز الشريط المضفر النحاسي كحل موثوق وقوي لتوزيع الطاقة وتطبيقات التأريض.

مزايا النحاس مضفر بسبار

1، المرونة

الميزة الأولى لجديلة النحاس تكمن في مرونتها. على عكس الموصلات الصلبة التي تكافح من أجل الانحناء والتوافق مع الأشكال غير المنتظمة ، فإن جديلة النحاس تنقل نفسها دون عناء إلى ملامح معقدة ومساحات ضيقة.

تسمح هذه المرونة بسهولة التركيب في المناطق المحصورة وحول الهندسة المعقدة ، مما يقلل من الحاجة إلى تعديلات مكلفة وتبسيط عمليات التجميع.

سواء كان التنقل في الزوايا الضيقة أو النسيج من خلال المعدات المعبأة بكثافة ، ينحني جديلة النحاس ويثني دون التضحية بالأداء.

2، الموصلية العالية

في جوهرها ، تسخر جديلة النحاس الموصلية الاستثنائية للنحاس ، والتي تشتهر بمقاومتها المنخفضة ونقلها الكهربائي الفعال.

من خلال نسج خيوط متعددة من النحاس عالي النقاء معًا ، تعمل الضفيرة على زيادة مساحة السطح إلى أقصى حد ، مما يعزز الموصلية ويقلل من انخفاض الجهد.

وهذا يضمن تدفق الكهرباء بسلاسة وكفاءة من خلال الضفيرة ، مما يقلل من فقدان الطاقة وتحسين أداء النظام.

سواء كانت تستخدم للتأريض أو الترابط أو توزيع الطاقة ، فإن جديلة النحاس توفر اتصالًا كهربائيًا موثوقًا ومتسقًا.

3، القوة الميكانيكية

بالإضافة إلى مرونته وموصليته ، تفتخر جديلة النحاس بقوة ميكانيكية ومتانة مثيرة للإعجاب.

يعزز البناء المنسوج للجديلة قوة الشد الخاصة به ، مما يسمح له بتحمل الإجهاد الميكانيكي والاهتزازات والتوسع الحراري دون تشوه أو كسر.

تضمن هذه المرونة الموثوقية على المدى الطويل في البيئات الصعبة ، حيث قد تخضع المعدات لتشغيل صارم أو ظروف قاسية.

4، براعة

واحدة من المزايا الأكثر إقناعا من جديلة النحاس هو تنوعها.

متوفر في مختلف الأحجام والتكوينات والأطوال ، يمكن تصميم جديلة النحاس لتلبية المتطلبات المحددة لأي تطبيق تقريبًا.

سواء كانت تستخدم كموصل مرن ، أو حزام التأريض ، أو درع EMI ، فإن جديلة النحاس تتكيف مع الاحتياجات المتنوعة بسهولة.

5، مقاومة التآكل

تزيد مقاومة النحاس الفطرية للتآكل من متانة جديلة النحاس ، مما يضمن طول العمر والموثوقية في البيئات المسببة للتآكل.

يظل النحاس مرنًا في مواجهة الرطوبة والمواد الكيميائية والملوثات الجوية.

هذه المقاومة للتآكل تجعل جديلة النحاس مناسبة للاستخدام في الهواء الطلق ، وكذلك في التطبيقات البحرية والسيارات والصناعية حيث يكون التعرض للعناصر القاسية أمرًا شائعًا.

قضيب توصيل النحاس,مضفر النحاس Busbar,مغلفة Busbar

GRL مضفر النحاس busbar قابل للتخصيص 0.15mm احباط النحاس لينة الاتصال

2024年3月28日 grl_admin

Description

ما هو بسبار النحاس مضفر؟

يتكون بسبار النحاس المضفر من خيوط نحاسية منسوجة تشكل موصلًا مرنًا للغاية. يوفر هذا التصميم مزايا متعددة على قضبان النحاس الصلبة التقليدية ، لا سيما في التطبيقات التي تتطلب مقاومة الاهتزاز والتوسع الحراري والاتصالات المدمجة. تزيد عملية التضفير من المرونة مع الحفاظ على الموصلية الممتازة ، مما يسمح للحافلات بتحمل البيئات الكهربائية الديناميكية.

Technical Parameter

المادة	T2 CopperWire ، محتوى النحاس و GT ؛ 99.95 ٪
القدرة الحالية	ما يصل إلى 5000A (اعتمادًا على التطبيق)
المعالجة السطحية	النحاس العارية ، مطلي بالقصدير ، مطلي بالنيكل ، مطلي بالفضة
واحد سلك القطر	0.05mm (American Wire Gauge AWG 44) 0.07mm (American Wire Gauge AWG 41) 0.10mm (American Wire Gauge AWG 38) 0.127mm (American Wire Gauge AWG 36) 0.15mm (قياسي) 0.20mm (American Wire Gauge AWG 32)
المعالجة السطحية	النحاس العارية ، مطلي بالقصدير ، مطلي بالنيكل ، مطلي بالفضة
عدد الخيوط	16، 24، 32، 36، 40، 48، 64، 96
نطاق درجة الحرارة	-40 درجة مئوية إلى +85 درجة مئوية
مقاومة التآكل	مقاومة ممتازة للأكسدة والتآكل
المرونة	المرونة
التطبيق	أنظمة الطاقة والألواح الكهربائية ومنشآت الطاقة المتجددة
طريقة التعبئة والتغليف	معبأة في لفائف، أو على بكرات أو بكرات خشبية

مضفر النحاس بسبارميزات

1، تصميم مرن ودائم

يسمح التصميم المضفر لقضبان النحاس لدينا بتعزيز المرونة ، مما يجعلها سهلة التركيب في المساحات الضيقة أو المعقدة. تضمن هذه المرونة أيضًا أن قضبان الحافلات لدينا يمكن أن تتكيف مع احتياجات التطبيق المختلفة ، من الألواح الكهربائية إلى أنظمة نقل الطاقة عالية الجهد.

2، التآكل ومقاومة الأكسدة

نحن نستخدم النحاس مع مقاومة عالية للتآكل ، مما يضمن أن قضبان الحافلات لدينا تحافظ على أدائها حتى في البيئات الصعبة. وهذا يجعلها خيارًا ممتازًا للإعدادات الخارجية والرطوبة العالية والتآكل مثل المصانع والمحطات الفرعية ومنشآت الطاقة المتجددة.

3، ارتفاع درجة الحرارة التسامح

تم تصميم قضبان النحاس لدينا للعمل تحت مجموعة واسعة من درجات الحرارة ، من -40 درجة مئوية إلى +85 درجة مئوية ، مما يضمن أنها يمكن أن تؤدي بشكل موثوق في كل من الظروف الباردة والساخنة الشديدة. هذه المتانة تجعلها مناسبة لمختلف التطبيقات الصناعية والكهربائية حيث يمكن أن تتقلب العوامل البيئية.

4، فعالة من حيث التكلفة وموثوق بها

باستخدام مواد عالية الجودة وعمليات تصنيع متقدمة ، توفر قضباننا النحاسية المضفرة أداءً متفوقًا بسعر تنافسي. إن عمر الخدمة الطويل ومتطلبات الصيانة الدنيا تجعلها خيارًا فعالًا من حيث التكلفة للمشاريع واسعة النطاق.

لماذا تختار GRL’s مضفر النحاس Busbars؟

1 ، الموصلية الفائقة والمرونة: تم تصميم قضبان الحافلات الخاصة بنا للتعامل مع الأحمال الكهربائية العالية مع توفير المرونة اللازمة للمنشآت المعقدة.
2، مقاومة للتآكل ودائم: مثالية للبيئات القاسية حيث الموثوقية على المدى الطويل أمر ضروري.
3، فعالة من حيث التكلفة: طويلة الأمد ومنخفضة الصيانة، والحد من التكاليف الإجمالية للنظام.
4、تخصيص: متوفر في مختلف الأحجام والتكوينات لتلبية الاحتياجات المحددة الخاصة بك.

مضفر النحاس Busbars التطبيقات

تستخدم قضبان النحاس المضفرة على نطاق واسع عبر صناعات متعددة ، مما يوفر وصلات كهربائية موثوقة لمجموعة من التطبيقات ، بما في ذلك:

1، أنظمة الطاقة والطاقة
تعتبر قضبان النحاس لدينا جزءًا لا يتجزأ من أنظمة توزيع الطاقة ، وربط الدوائر وتوزيع الطاقة الكهربائية بكفاءة وأمان.

2، لوحات التوزيع الكهربائية
وهي تستخدم عادة في لوحات توزيع الجهد المنخفض والجهد المتوسط لتوصيل قواطع الدوائر والمفاتيح والصمامات.

3، منشآت الطاقة المتجددة
مثالية للأنظمة الكهروضوئية وإعدادات طاقة الرياح ، تضمن قضبان الحافلات لدينا نقلًا آمنًا وفعالًا للطاقة بين المكونات مثل العاكسين ووحدات التخزين.

4، الصناعية والتصنيع
في المنشآت الصناعية ، يتم استخدام قضبان النحاس المضفرة لدينا لتوزيع الطاقة وكجزء من التطبيقات عالية التيار ، بما في ذلك الآلات الصناعية وأنظمة الأتمتة.

Q1. What makes braided copper busbars different from solid copper busbars?

عكسالنحاس الصلب busbars، توفر قضبان النحاس المضفرة مرونة فائقة وهي مثالية للمنشآت الضيقة أو غير النظامية. يسمح الهيكل المضفر أيضًا بتبديد الحرارة بشكل أفضل والقوة الميكانيكية تحت الأحمال الكهربائية العالية.

انقر لعرض المقال:كيفية اختيار النوع المناسب من النحاس بسبار؟

Q2. Can braided copper busbars be used in outdoor applications?Toggle title

نعم ، تم تصميم قضبان النحاس المضفرة لدينا بمقاومة ممتازة للتآكل ، مما يجعلها مناسبة للمنشآت في الهواء الطلق ، بما في ذلك محطات الطاقة الفرعية ، وإعدادات الطاقة المتجددة ، والمنشآت الصناعية.

Q3. Are the copper busbars customizable for different voltage ratings?

نعم ، نحن نقدم busbars النحاس مخصصة التي يمكن أن تلبي مختلف الجهد والمتطلبات الحالية. يرجى الاتصال بنا للحصول على تكوينات منتج محددة.

Q4. How do I determine the correct size of copper busbar for my application?

يعتمد حجم شريط النحاس على عوامل مثل الحمل الحالي والمسافة والظروف البيئية. يمكن لفريقنا الفني تقديم توصيات بناءً على متطلباتك المحددة.

Q5. What industries use braided copper busbars?

تستخدم قضبان النحاس المضفرة في مجموعة واسعة من الصناعات ، بما في ذلك الطاقة والتصنيع والاتصالات السلكية واللاسلكية والطاقة المتجددة ، لتوزيع الطاقة بشكل موثوق وفعال.

قضيب توصيل النحاس,صلبة Busbar,تخصيص Busbar

GRL النحاس busbar طلاء 4mm قابل للتخصيص جيدة النحاس احباط لينة الاتصال

2024年3月27日 grl_admin

نظرة عامة على النحاس بسبار

ما هو بسبار النحاس المرن؟

شريط النحاس المرن هو نوع من الموصلات الكهربائية ، متميزة عن نظيراتها الصلبة التقليدية ، المصنوعة من النحاس الموصلية العالية.

يتضمن تصميمه سلسلة من شرائح النحاس الرقيقة في ترتيب مسطح ومرن ، مما يسمح بمرونة أكبر بكثير وقدرة على التكيف في التركيب والاستخدام.

يمكّن هذا الهيكل المبتكر شريط الحافلات من الانحناء والالتواء والمرن ، واستيعاب مجموعة واسعة من التكوينات والتطبيقات مع الحفاظ على الموصلية الكهربائية والكفاءة الممتازة.

باراميتر التقنية من بسبار النحاس المعزولة المرنة

المواد: T2 احباط النحاس ، محتوى النحاس و GT ؛ 99.95 ٪ سمك قطعة واحدة: 0.03mm

0.05 مم

0.10mm (عادي)

0.20 مم

0.30 مم

0.40 مم

0.50 مم

المعالجة السطحية: النحاس العارية ، طلاء القصدير ، طلاء النيكل ، طلاء الفضة منطقة المقطع العرضي: 1.5mm2-5000mm عند تقديم الطلب ، يرجى تحديد القيم التالية:

الطول (L) × العرض (W) × السماكة (T)

شكل المنتج ونوع الثقب

الفتحة (د)

سمك قطعة واحدة (0.10mm التقليدية)

&nbsp؛

الهيكل والتطبيق

&nbsp؛

يتكون بسبار النحاس المعزول المرن من طبقات متعددة من صفائح نحاسية رقيقة مسطحة مرنة للغاية ، والطبقة الخارجية مصنوعة من طبقة أرضية تدفئة ملفوفة بالبثق.

وتشمل طبقة العزل حاليا البولي يوريثين الخاص (PVC) واللدائن الحرارية (TPE). اثنين من المواد.

TPE لديها دخان منخفض وخصائص خالية من الهالوجين. العزل هو الأسود. نظرًا لأن الموصل النحاسي يمكن أن ينزلق بحرية داخل طبقة العزل ، فإن بسبار الناعم غير الملولب له خصائص الانحناء والتواء بدون عيون.

في الوقت نفسه ، فإن هيكل الموصل المسطح متعدد الطبقات لشريط النحاس المعزول المرن المقاوم للانفجار يمكّن نفس منطقة المقطع العرضي للموصل من حمل تيار مرور أكبر ، وبالتالي تقليل كمية مادة الموصل ، مما لا يقلل من الوزن فحسب ، بل يوفر أيضًا مساحة.

ملامح مرنة معزول النحاس بسبار

النداء الأساسي لقضبان النحاس المرنة هو مزيجها الفريد من المرونة والأداء.

على عكس القضبان الصلبة ، والتي تتطلب محاذاة دقيقة ويمكن أن تكون مرهقة للتثبيت في تكوينات معقدة ، فإن قضبان النحاس المرنة سهلة التعامل معها وتثبيتها في المساحات الضيقة.

هذه القدرة على التكيف لا تأتي على حساب الأداء الكهربائي ؛ على غرار قضبان الحافلات الصلبة ، توفر قضبان النحاس المرنة قدرات حمل تيار متفوقة وتوزيعًا فعالًا للطاقة.

ليس ذلك فحسب ، بل إن شريط النحاس المرن يتمتع بمقاومة جيدة للاهتراء ومقاومة لمواد مثل الزيت والمذيبات والمواد الكيميائية: يمكن للمواد العازلة PVC تحمل درجات حرارة عالية تصل إلى 80 درجة مئوية.

مزايا بسبار النحاس المعزول المرن

1، 1،تعزيز مرونة التصميمالقدرة على الانحناء والمرن تسمح بالاستخدام الإبداعي والفعال للمساحة داخل الأنظمة الكهربائية.

يمكن للمصممين العمل حول العقبات وتحسين التخطيطات ، مما يقلل من الحاجة إلى موصلات مخصصة ومخططات الأسلاك المعقدة.

2، 2،تركيب وصيانة مبسطةالمرونة المتأصلة تبسط بشكل كبير عملية التثبيت ، مما يجعلها أسرع وأقل كثافة في العمالة. الصيانة والترقيات هي أيضا أكثر وضوحا، حيث يمكن تعديل شريط الحافلة المرن بسهولة أو إعادة تكوينه.

&nbsp؛

3، 3،تحسين الموثوقية والسلامةمن خلال تقليل عدد التوصيلات الكهربائية والقضاء على الحاجة إلى مكونات انضمام إضافية ، تعزز قضبان النحاس المرنة موثوقية النظام الكهربائي.

هذا التصميم المبسط يقلل من نقاط الفشل المحتملة ويحسن السلامة العامة.

4، 4،الأداء الكهربائي المتفوق:على الرغم من طبيعتها المرنة ، إلا أن قضبان الحافلات هذه تحافظ على الموصلية الكهربائية والكفاءة الممتازة.

فهي تتعامل بكفاءة مع التيارات العالية ، مما يقلل من فقدان الطاقة ويحسن الأداء العام لنظام توزيع الطاقة.

5، 5،مقاومة الاهتزازفي البيئات التي قد تسبب فيها الآلات أو المعدات اهتزازات ، تظهر قضبان النحاس المرنة أداءً متفوقًا من خلال امتصاص هذه القوى وتحملها ، مما يضمن إمدادات طاقة مستقرة ودون انقطاع.

قضيب توصيل النحاس,صلبة Busbar,تخصيص Busbar,مغلفة Busbar

GRL قسط مرسي النحاس busbar 0.05mm طبقة واحدة المصنعين نوعية جيدة

2024年3月27日 grl_admin

نظرة عامة على busbar flexi-copper

ما هو بسبار النحاس المرن؟

المعلمة التقنية لـ flexi-copper busbar

المواد: T2 احباط النحاس ، محتوى النحاس و GT ؛ 99.95 ٪ سمك قطعة واحدة: 0.03mm

0.05 مم

0.10mm (عادي)

0.20 مم

0.30 مم

0.40 مم

0.50 مم

الطول (L) × العرض (W) × السماكة (T)

شكل المنتج ونوع الثقب

الفتحة (د)

سمك قطعة واحدة (0.10mm التقليدية)

&nbsp؛

الهيكل والتطبيق

يتكون busbarr النحاسي المرن من طبقات متعددة من صفائح نحاسية رقيقة مسطحة مرنة للغاية ، والطبقة الخارجية مصنوعة من طبقة أرضية تدفئة ملفوفة بالبثق. وتشمل طبقة العزل حاليا البولي يوريثين الخاص (PVC) واللدائن الحرارية (TPE). اثنين من المواد.

في الوقت نفسه ، فإن هيكل الموصل المسطح متعدد الطبقات لشريط النحاس المرن المقاوم للانفجار يمكّن نفس منطقة المقطع العرضي للموصل من حمل تيار مرور أكبر ، وبالتالي تقليل كمية مادة الموصل ، مما لا يقلل من الوزن فحسب ، بل يوفر أيضًا مساحة.

ملامح flexi-copper بسبار

النداء الأساسي لقضبان النحاس المرنة هو مزيجها الفريد من المرونة والأداء.

مزايا flexi-copper بسبار

1، 1،تعزيز مرونة التصميمالقدرة على الانحناء والمرن تسمح بالاستخدام الإبداعي والفعال للمساحة داخل الأنظمة الكهربائية. يمكن للمصممين العمل حول العقبات وتحسين التخطيطات ، مما يقلل من الحاجة إلى موصلات مخصصة ومخططات الأسلاك المعقدة.

&nbsp؛

هذا التصميم المبسط يقلل من نقاط الفشل المحتملة ويحسن السلامة العامة.

فهي تتعامل بكفاءة مع التيارات العالية ، مما يقلل من فقدان الطاقة ويحسن الأداء العام لنظام توزيع الطاقة.

قضيب توصيل النحاس,صلبة Busbar,تخصيص Busbar,مغلفة Busbar

GRL مرنة معزولة النحاس busbar 5mm تصنيع نوعية جيدة

2024年3月27日 grl_admin

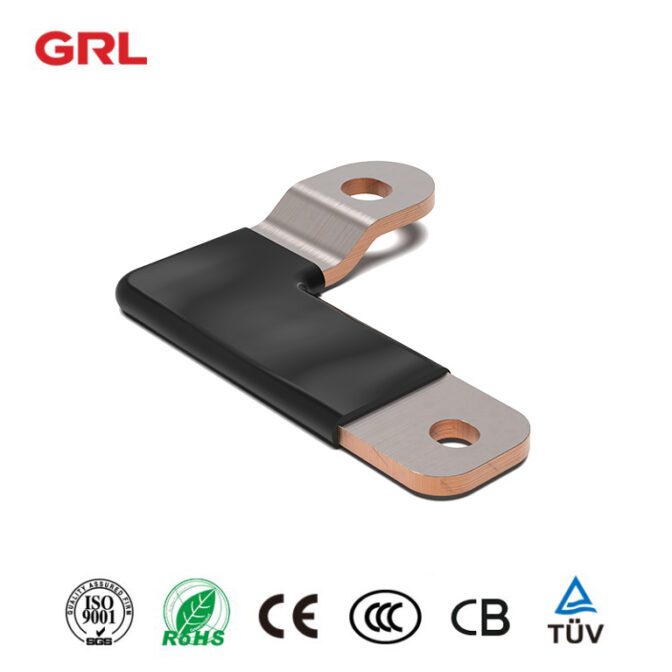

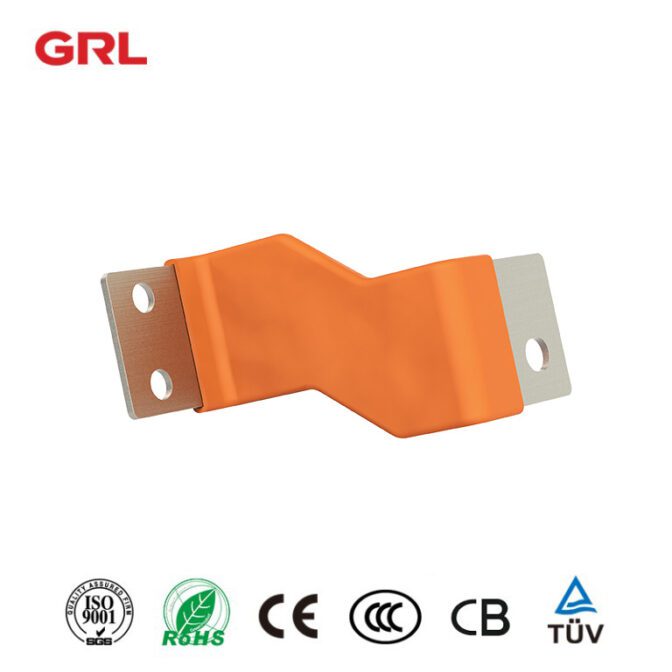

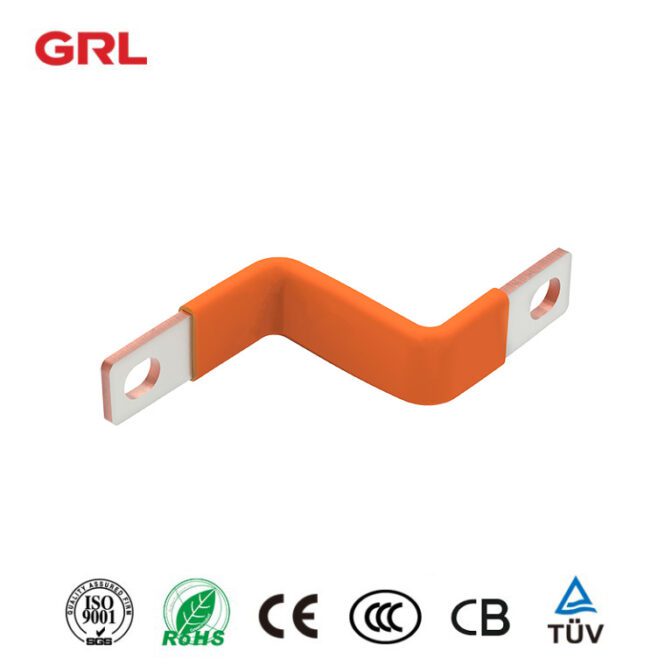

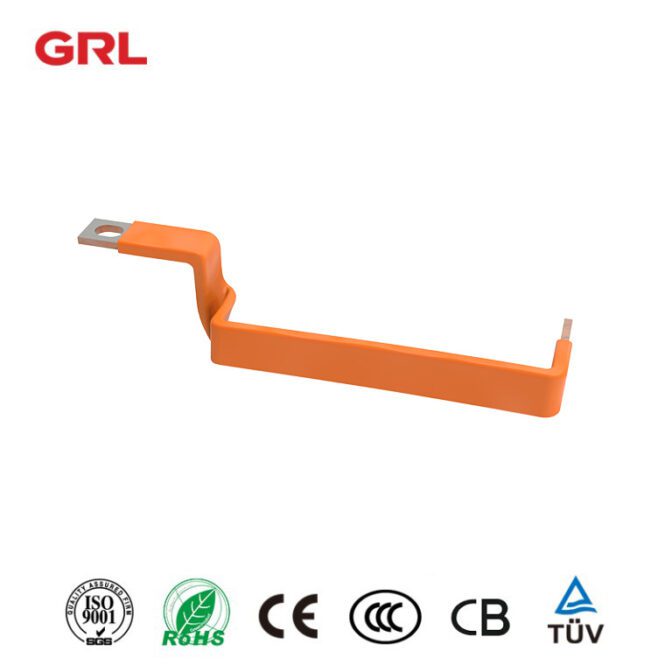

نظرة عامة على بسبار النحاس المعزول المرن

ما هو بسبار النحاس المعزول المرن؟

شريط النحاس المعزول المرن هو نوع من الموصلات الكهربائية ، متميزة عن نظيراتها الصلبة التقليدية ، المصنوعة من النحاس الموصلية العالية.

باراميتر التقنية من بسبار النحاس المعزولة المرنة

المواد: T2 احباط النحاس ، محتوى النحاس و GT ؛ 99.95 ٪ سمك قطعة واحدة: 0.03mm

0.05 مم

0.10mm (عادي)

0.20 مم

0.30 مم

0.40 مم

0.50 مم

الطول (L) × العرض (W) × السماكة (T)

شكل المنتج ونوع الثقب

الفتحة (د)

سمك قطعة واحدة (0.10mm التقليدية)

&nbsp؛

الهيكل والتطبيق

يتكون بسبار النحاس المعزول المرن من طبقات متعددة من صفائح نحاسية رقيقة مسطحة مرنة للغاية ، والطبقة الخارجية مصنوعة من طبقة أرضية تدفئة ملفوفة بالبثق. وتشمل طبقة العزل حاليا البولي يوريثين الخاص (PVC) واللدائن الحرارية (TPE). اثنين من المواد.

ملامح مرنة معزول النحاس بسبار

النداء الأساسي لقضبان النحاس المرنة هو مزيجها الفريد من المرونة والأداء.

مزايا بسبار النحاس المعزول المرن

&nbsp؛

هذا التصميم المبسط يقلل من نقاط الفشل المحتملة ويحسن السلامة العامة.

فهي تتعامل بكفاءة مع التيارات العالية ، مما يقلل من فقدان الطاقة ويحسن الأداء العام لنظام توزيع الطاقة.

قضيب توصيل النحاس,صلبة Busbar,تخصيص Busbar,مغلفة Busbar

GRL مرنة النحاس busbar 0.10mm احباط النحاس لينة الاتصال

2024年3月27日 grl_admin

مرنة النحاس بسبارس

ما هو بسبار النحاس المرن؟

مرنة النحاس بسبار باراميتر التقنية

المادة

T2 احباط النحاس ، محتوى النحاس و GT ؛ 99.95 ٪ واحد

سمك قطعة

0.03mm /0.05 مم /0.10mm (عادي) /

0.20mm /0.30mm /0.40mm /0.50 مم

المعالجة السطحية

النحاس العارية ، طلاء القصدير ، طلاء النيكل

الفضة تصفيح منطقة المقطع العرضي

1.5mm2-5000mm

عند تقديم الطلب ، يرجى تحديد القيم التالية:

الطول (L) × العرض (W) × السماكة (T)

شكل المنتج ونوع الثقب

الفتحة (د)

سمك قطعة واحدة (0.10mm التقليدية)

احصل على Quote

هيكل النحاس بسبار مرنة والتطبيق

يتكون بسبار النحاس المرن من طبقات متعددة من صفائح نحاسية رقيقة مسطحة مرنة للغاية ، والطبقة الخارجية مصنوعة من طبقة أرضية تدفئة ملفوفة بالبثق. وتشمل طبقة العزل حاليا البولي يوريثين الخاص (PVC) واللدائن الحرارية (TPE). اثنين من المواد.

انقر لعرض GRL النحاس المعلبة بسبار & GT; & GT;

مرنة النحاس بسبارميزات

النداء الأساسي لقضبان النحاس المرنة هو مزيجها الفريد من المرونة والأداء.

مزايا النحاس المرن بسبار

هذا التصميم المبسط يقلل من نقاط الفشل المحتملة ويحسن السلامة العامة.

فهي تتعامل بكفاءة مع التيارات العالية ، مما يقلل من فقدان الطاقة ويحسن الأداء العام لنظام توزيع الطاقة.

ما هي الأنواع المختلفة من قضبان النحاس؟

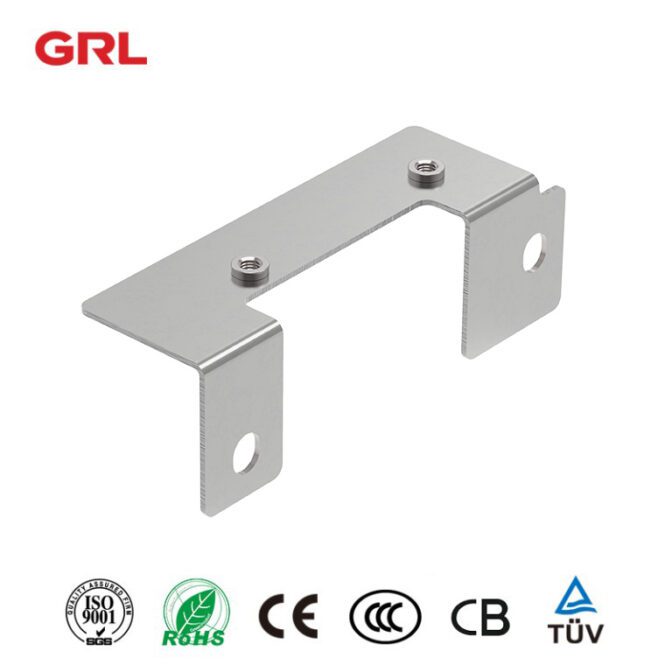

معيار النحاس بسبار

النوع الأكثر شيوعًا ، عادةً ما يكون شريطًا نحاسيًا مسطحًا. نظرًا لموصليته الممتازة وقدرته على التعامل مع الأحمال الحالية العالية ، فإنه يستخدم على نطاق واسع في لوحات التوزيع وأجهزة توزيع الطاقة والمحطات الفرعية. توفر مساحة سطحها الكبيرة تبديدًا فعالًا للحرارة ، مما يجعلها الخيار الأول لأنظمة الطاقة عالية ومنخفضة الجهد. وغالبا ما تستخدم في النظم الكهربائية الصناعية والتجارية، حيثالمتانةوالكفاءة أمر بالغ الأهمية.

مخصص النحاس بسبار

يمكن تصميم شكل وطول قضبان النحاس المخصصة لتلبية متطلبات محددة وثنيها لتناسب بيئات تركيب معينة. توفر هذه القضبان مرونة في التصميم وتستخدم عادة في الأنظمة الكهربائية المعقدة حيث يلزم الاستخدام الأمثل للمساحة والتوصيلات الكهربائية الموثوقة.

مرنة مغلفة بسبار

هذه القضبان مصنوعة من طبقات متعددة من النحاس. توفر هذه الموصلات مرونة وموصلية ممتازة ، وتستخدم في التطبيقات عالية التيار حيث تكون كثافة الطاقة والكفاءة الكهربائية حاسمة. يسمح الهيكل الرقائقي بتبديد الحرارة بشكل أفضل وتقليل الحث ، مما يجعله مناسبًا لمحولات الطاقة ،أنظمة الطاقة المتجددةو- و-السيارات الكهربائية (EVs)ماذا؟

سلك النحاس الذين تقطعت بهم السبل

مصنوعة من أسلاك نحاسية متعددة ملتوية معًا ، توفر قضبان الحافلات التي تقطعت بها السبل مرونة أكبر وقوة ميكانيكية مقارنة بقضبان الحافلات الصلبة. وعادة ما تستخدم هذه في المعدات والأنظمة الكهربائية المتنقلة حيث تحتاج الاتصالات إلى تحمل الإجهاد الميكانيكي أو الاهتزاز أو الانحناء المتكرر.

مضفر النحاس بسبار

يتكون هذا النوع من الأسلاك النحاسية المضفرة ، ويوفر مرونة ممتازة ومقاومة الاهتزاز.تستخدم قضبان البوس المضفرة لتطبيقات التأريض والتدريع والاتصال المرن ، خاصة في الأنظمة الكهربائية التي تتطلب حركة متكررة أو مرونة ميكانيكية.

القصدير مطلي النحاس busbar

يمنع طلاء القصدير الأكسدة والتآكل ، مما يجعله مناسبًا للبيئات القاسية مثل التطبيقات البحرية أو في الهواء الطلق.كما يقلل طلاء القصدير من خطر مقاومة الاتصال ، مما يحسن الأداء العام للأنظمة الكهربائية ، خاصة في ظروف الرطوبة العالية.

معزول النحاس Busbar

يتم طلاء قضبان البوس هذه بطبقة عازلة لمنع الاتصال العرضي وتحسين السلامة.عادة ما تستخدم في التطبيقات ذات معايير السلامة العالية ، مثل أجهزة المفاتيح ولوحات التحكم.يساعد العزل أيضًا على تقليل التداخل الكهرومغناطيسي (EMI).

انقر لمشاهدة GRL أسلاك النحاس الأرضية PVC مغطاة المنتج>>

قضيب توصيل النحاس,صلبة Busbar,تخصيص Busbar,مضفر النحاس Busbar,مغلفة Busbar

GRL النحاس المعلب busbar 8mm قابل للتخصيص موصلة عالية

2024年3月28日 grl_admin

النحاس المعلبة بسبارس

What is a Copper Tinned Busbar?

شريط النحاس المعلب المضفر هو موصل كهربائي عالي التوصيل مصنوع من النحاس عالي النقاء ومغلف بطبقة من القصدير. هذا الطلاء القصدير يعزز بشكل كبير مقاومة النحاس بسبار للتآكل والأكسدة، والعوامل البيئية الأخرى. يضمن البناء المضفر المرونة ، مما يجعله مناسبًا للمنشآت المعقدة مع الحفاظ على الأداء الكهربائي الممتاز. تستخدم قضبان النحاس المعلبة على نطاق واسع في أنظمة توزيع الطاقة والألواح الكهربائية وأنظمة الطاقة المتجددة والتطبيقات الصناعية حيث تكون كل من الموصلية العالية والمتانة طويلة الأجل ضرورية.

Copper Tinned Busbar Technical Parameter

المادة	T2 CopperWire ، محتوى النحاس و GT ؛ 99.95 ٪
القدرة الحالية	ما يصل إلى 5000A (اعتمادًا على التطبيق)
المعالجة السطحية	النحاس العارية ، مطلي بالقصدير ، مطلي بالنيكل ، مطلي بالفضة
واحد سلك القطر	0.05mm (American Wire Gauge AWG 44) 0.07mm (American Wire Gauge AWG 41) 0.10mm (American Wire Gauge AWG 38) 0.127mm (American Wire Gauge AWG 36) 0.15mm (قياسي) 0.20mm (American Wire Gauge AWG 32)
المعالجة السطحية	النحاس العارية ، مطلي بالقصدير ، مطلي بالنيكل ، مطلي بالفضة
عدد الخيوط	16، 24، 32، 36، 40، 48، 64، 96
نطاق درجة الحرارة	-40 درجة مئوية إلى +85 درجة مئوية
مقاومة التآكل	مقاومة ممتازة للأكسدة والتآكل
المرونة	المرونة
التطبيق	أنظمة الطاقة والألواح الكهربائية ومنشآت الطاقة المتجددة
طريقة التعبئة والتغليف	معبأة في لفائف، أو على بكرات أو بكرات خشبية

النحاس المعلبة عملية بسبار

اختيار وإعداد النحاس: يتم اختيار النحاس عالي النقاء لموصليته المتفوقة ثم يتم تشكيله في قضبان.

التنظيف: يتم تنظيف القضبان النحاسية جيدًا لإزالة أي أكاسيد وشوائب ، مما يضمن التزام القصدير بشكل صحيح.

عملية التلين: تخضع القضبان النحاسية التي يتم تنظيفها بعد ذلك للتلوين ، عادة من خلال الطلاء الكهربائي أو التزيين بالغمس الساخن.

ينطوي الطلاء الكهربائي على تمرير تيار كهربائي من خلال محلول من القصدير مع شريط النحاس ، وإيداع طبقة من القصدير على سطحه. يغمر التلوين بالغمس الساخن النحاس مباشرة في القصدير المنصهر ، مما يحقق طلاءًا مماثلًا.

اللمسات الأخيرة: بعد التلوين ، قد تخضع القضبان لعملية تنظيف وتنعيم نهائية ، مما يضمن أن طلاء القصدير متساوٍ وخالي من العيوب.

ملامح النحاس المعلبة بسبار

مقاومة التآكل: يحمي طلاء القصدير النحاس من الأكسدة ، مما يجعله مثاليًا للاستخدام في البيئات القاسية.

تعزيز قابلية اللحام: يحسن القصدير من قدرة النحاس على تشكيل اتصالات ملحومة ، مما يسهل التجميع والإصلاحات بسهولة.

المتانة: تضمن هذه الطبقة الإضافية من الحماية عمرًا تشغيليًا أطول ، مما يقلل من الحاجة إلى بدائل متكررة.

الموصلية العالية: على الرغم من الطلاء ، يحافظ بسبار على الموصلية الكهربائية العالية المميزة للنحاس ، مما يضمن توزيع الطاقة بكفاءة.

لماذا تختار النحاس المعلبة Busbars؟

1. مقاومة التآكل استثنائية

الفائدة الأساسية من استخدام قضبان النحاس المعلبة هي مقاومتها المعززة للتآكل ، خاصة في البيئات المعرضة للرطوبة العالية والتعرض للمواد الكيميائية القاسية. يضمن طلاء القصدير على النحاس أن المادة أقل عرضة للأكسدة ، مما يطيل عمر الخدمة ويحافظ على الموصلية العالية بمرور الوقت.

2. الموصلية الكهربائية متفوقة

يشتهر النحاس منذ فترة طويلة بموصليته الكهربائية الممتازة ، وعندما يكون معلبًا ، فإنه يحتفظ بهذه الخصائص مع توفير فوائد إضافية مثل الحماية المعززة من العوامل البيئية. يشكل الطلاء المعلب حاجزًا وقائيًا ، مما يقلل من فرصة التآكل ويحافظ على التدفق الحالي الفعال في أنظمة الطاقة.

3. ارتفاع درجة الحرارة والمتانة الميكانيكية

تم تصميم قضبان النحاس المعلبة لأداء فعال تحت الضغط الحراري والميكانيكي العالي. مع الموصلية الحرارية الممتازة ، يمكن أن تعمل هذه القضبان بأمان ضمن نطاق درجة حرارة واسع وهي مثالية للتطبيقات التي يكون فيها كل من الأداء الكهربائي والاستقرار الميكانيكي أمرًا بالغ الأهمية.

4. حل فعال من حيث التكلفة وطويل الأمد

بالمقارنة مع النحاس التقليدي غير المعالج ، توفر قضبان النحاس المعلبة بديلاً أكثر بأسعار معقولة مع تحسين طول العمر. يزيد طلاء القصدير من عمر بسبار ، مما يقلل من الحاجة إلى الصيانة أو الاستبدال ، ويجعلها خيارًا فعالًا من حيث التكلفة لكل من المشاريع قصيرة الأجل وطويلة الأجل.

تعلّمْ أكثر حولGRL النحاس بسبار

النحاس المعلبة تطبيقات بسبار

1، أنظمة توزيع الطاقة الكهربائية

تستخدم قضبان النحاس المعلبة لدينا عادة في شبكات توزيع الطاقة ، مما يضمن نقل الطاقة بكفاءة والسلامة الكهربائية في مختلف التطبيقات الصناعية.

2، محطات فرعية ومحطات الطاقة

نظرًا لمقاومتها العالية للتآكل ، تعتبر قضبان النحاس المعلبة مثالية لمحطات الطاقة الفرعية ومحطات الطاقة ، حيث يكون التعرض للرطوبة والمواد الكيميائية والعناصر المسببة للتآكل الأخرى أمرًا شائعًا.

3، أنظمة الطاقة المتجددة

كما تستخدم هذه القضبان على نطاق واسع في تطبيقات الطاقة الشمسية وطاقة الرياح ، مما يوفر وصلات كهربائية موثوقة للمحولات الكهروضوئية وتخزين البطارية ومعدات توليد الطاقة.

4، السيارات والنقل

تستخدم قضبان الحافلات المعلبة بالنحاس في السيارات الكهربائية (EVs) وأنظمة السكك الحديدية وتطبيقات الفضاء الجوي ، مما يوفر حلولًا عالية الأداء لتوزيع الطاقة.

5، الأنظمة الكهربائية الصناعية

في البيئات الصناعية ، تعتبر قضبان النحاس المعلبة ضرورية للحفاظ على موثوقية كهربائية عالية في الآلات وأنظمة التشغيل الآلي ومعدات التصنيع.

جهاز حماية الطفرة PV,جهاز حماية الطفرة

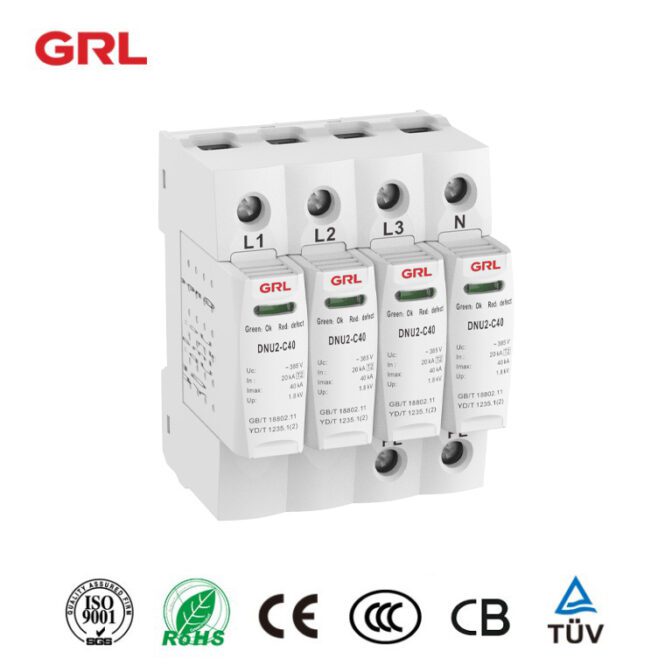

أجهزة حماية الطفرة AC 275 ~ 1250V GRL حسب الطلب

2024年3月23日 grl_admin

أجهزة حماية الطفرةس

ما هي أجهزة الحماية من الطفرة؟

يمكن أن تسبب موجات الطاقة أضرارًا كبيرة للأنظمة الكهربائية ، مما يعطل العمليات ويؤدي إلى إصلاحات أو استبدال مكلفة. تم تصميم أجهزة حماية الطفرة (SPDs) للتخفيف من هذا الخطر من خلال توفير دفاع موثوق به ضد طفرات الجهد الناجمة عن البرق أو عدم استقرار الشبكة أو الاضطرابات الكهربائية الداخلية.

لماذا SPD ضروري لنظامك؟

يمكن أن تشكل الطفرات الكهربائية ، سواء كانت ناجمة عن عوامل خارجية مثل البرق أو تقلبات الطاقة الداخلية ، تهديدًا خطيرًا للمعدات الحساسة. بدون حماية كافية ، يمكن أن تؤدي هذه الطفرات إلى عطل في المعدات أو فشل كامل. تعمل SPDs كخط دفاع حاسم ، مما يضمن إدارة طفرات الجهد وتبديدها قبل أن تصل إلى معداتك الحيوية.

كيف تعمل أجهزة حماية الطفرة؟

تعمل أجهزة الحماية من الطفرة كمحددات للجهد. عندما يكتشفون طفرة ، يقوم SPD تلقائيًا بإعادة توجيه الطاقة الزائدة إلى مسارات التأريض ، مما يضمن وصول الجهد الآمن الذي يتم التحكم فيه فقط إلى معداتك. هذه الاستجابة السريعة تمنع تلف الأنظمة المتصلة وتضمن التشغيل دون انقطاع.

الفوائد الرئيسية لأجهزة حماية الطفرة

1 – التخفيف الفعال من المخاطر

تقوم SPDs بتحويل الطاقة الكهربائية الزائدة بسرعة ، مما يمنع طفرات الجهد من إتلاف الأجهزة المتصلة.

2. حماية المعدات الحساسة

حماية الإلكترونيات باهظة الثمن والحساسة ، من أجهزة الكمبيوتر إلى الأنظمة الصناعية ، والتي هي عرضة لارتفاعات الطاقة المفاجئة.

3. حلول قابلة للتكيف

سواء للاستخدام السكني أو التجاري أو الصناعي ، تقدم SPDs مجموعة واسعة من التطبيقات ، المصممة لتناسب متطلبات الجهد المختلفة واحتياجات الحماية من الطفرة.

4. الامتثال لمعايير السلامة

تتطلب العديد من الصناعات والمناطق حماية الطفرة كجزء من رموز السلامة الكهربائية. يضمن تثبيت SPDs الامتثال لهذه اللوائح ، مع حماية البنية التحتية الخاصة بك أيضًا.

أجهزة حماية الطفرة التقنية Parameter

أقصى جهد العمل (UC):DC 500-1500، AC 275-1250 V

تيار التفريغ الاسمي (في):T2 (8/20 μ μ S) يمكن أن تصمد أمام الصدمات التي تصل إلى 10-30 Ka ؛

أقصى تيار التفريغ (Imax):T2 (8/20 μ μ S) يمكن أن تصمد أمام الصدمات بحد أقصى 20-60 Ka ؛

الاندفاع الحالي (IIMP):T1 (10/350 μ μ S) يمكن أن تصمد أمام الصدمات التي تصل إلى 3-12.5 Ka ؛

مستوى حماية الجهد يصل:بعد اجتياز تيار الطفرة ، حدد الجهد إلى 1.5-4.8 كيلو فولت ، مما يجعل المعدات المحمية أكثر أمانًا ؛

عدد الأقطاب:1p / 2p / 3p / 4p ؛

أجهزة حماية الطفرة Features

1، المواد المفضلة، أعلى جودة.

2 ، أنواع متعددة من الاختبارات ومستويات الجهد ، وحماية الطفرة الكاملة للغاية ، وتطبيق واسع.

3 ، تصميم وحدة التوصيل ، يمكن إعادة استخدام القاعدة ، مما يقلل من تكاليف الصيانة.

4 ، تصميم مصغر ، مطابقة تمامًا لحجم قاطع الدائرة ، والاستفادة بعقلانية من مساحة الصندوق.

5، ثنائية مستقرة دليل تصميم السكك الحديدية التثبيت، أداة– مجانا، بسيطة ومريحة.

أجهزة حماية الطفرة تطبيقات

تستخدم SPDs في مختلف القطاعات ، من حماية الأجهزة المنزلية إلى حماية البنية التحتية الصناعية الحيوية. تشمل الصناعات الرئيسية التي تستفيد من منشآت SPD ما يلي:

1 – الطاقة المتجددة

غالبًا ما تواجه الألواح الشمسية وتوربينات الرياح تقلبات في الجهد ، وتساعد SPDs في الحفاظ على سلامة النظام من خلال إدارة الطفرات.

2 – الاتصالات السلكية واللاسلكية

ضمان عمليات مستقرة لمراكز البيانات والبنية التحتية للشبكة ، ومنع أوقات التوقف الناجمة عن موجات الطاقة.

3. التصنيع والأتمتة

حماية أنظمة التشغيل الآلي ولوحات التحكم من الطفرات الكهربائية التي يمكن أن تعطل العمليات.

يعتمد اختيار SPD المناسب لاحتياجاتك على عدة عوامل ، بما في ذلك مستوى الجهد في نظامك الكهربائي ، والمخاطر المحتملة لارتفاع الطاقة ، وحساسية المعدات التي تحميها.

يمكن لفريقنا مساعدتك في تقييم هذه العوامل للعثور على حل SPD المناسب لتطبيقك المحدد.

في عالم يعتمد بشكل متزايد على الإلكترونيات الحساسة ، من الضروري حماية نظامك من الطفرات الكهربائية. في GRL ، نقدم مجموعة شاملة من أجهزة الحماية من الطفرة المصممة لتلبية أعلى معايير السلامة والأداء. اتصل بنا اليوم لمعرفة المزيد عن حلول SPD الخاصة بنا وكيف يمكنها حماية عملياتك من الاضطرابات المكلفة.

أجهزة حماية الطفرةتعليمات الطلب

1، تيم لا؛

2، الفولتاج تقييمه؛

3، تصنيف الحالي؛

4، سواء مع غرفة إطفاء القوس.

5، سواء مع تصاعد قوس.

6، يرجى إبلاغنا من الاحتياجات الخاصة بك.

هل تحتاج إلى مساعدة في العثور على الحل التقني المناسب؟

اسألوا الخبراء >
