NT1-P، NT3-P AC1140V تنصهر الروابط

NT1-P AC1140V تنصهر الروابط

نوع لا	الحجم	الفولطية المقدرة (V)	التصنيف الحالي (A)	تصنيف كسر القدرة (كا)
NT1-ف-6	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ 1 ف-3	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ ايه سي 1140	6 خ ع (رأ)	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ 80
NT1-P-10			(10)
NT1-P-16			16
NT1-P-20			20
NT1-P-25			25
NT1-P-32			32
NT1-P-40			40
NT1-P-50			50
NT1-P-63			63
NT1-P-80			80
NT1-P-100			١٠٠
NT1-P-125			125
NT1-P-160			160

NT3-P AC1140V تنصهر الروابط

نوع لا	الحجم	الفولطية المقدرة (V)	التصنيف الحالي (A)	تصنيف كسر القدرة (كا)
NT3-P-100	&nbsp؛ &nbsp؛ &nbsp؛ 3 ف-3	&nbsp؛ &nbsp؛ &nbsp؛ ايه سي 1140	١٠٠	&nbsp؛ &nbsp؛ &nbsp؛ 80
NT3-P-125			125
NT3-P-160			160
NT3-P-200			200
NT3-P-224			٤٢٤
NT3-P-250			250
NT3-P-315			٣١٥

كيف يمكن للمرء أن يضمن التوافق مع المعدات الموجودة أو حاملي الصمامات؟

س

ضمان توافق الصمامات أشباه الموصلات مع المعدات الموجودة أو حاملات الصمامات ينطوي على عدة اعتبارات رئيسية. من المهم مطابقة مواصفات الصمامات بعناية مع متطلبات التطبيق وخصائص الأجهزة الموجودة. فيما يلي الخطوات والعوامل التي يجب مراعاتها:

&nbsp؛

1. Dimensions المادية

الحجم والشكل:يجب أن يتناسب الصمام جسديًا مع حامل الصمامات الحالي أو المساحة الموجودة في المعدات. تحقق من الأبعاد (الطول ، القطر للصمامات الأسطوانية ، أو العرض والارتفاع لصمامات الشفرة أو الرقاقة) مقابل مواصفات الحامل أو منطقة التركيب.

تصاعد النوع:تحقق مما إذا كان الصمام نوعًا من الخرطوشة أو نوع الشفرة أو جبل السطح أو تنسيقًا آخر ، وتأكد من أنه يتطابق مع تخطيط حامل أو لوحة الدائرة.

&nbsp؛

2. ريتينجز الكهربائية

تصنيف الجهد:يجب أن يكون تصنيف الجهد للصمامات البديلة مساوياً أو أكبر من جهد الدائرة التي سيتم استخدامها فيها. يمكن أن يؤدي استخدام الصمامات ذات تصنيف الجهد المنخفض إلى ظروف غير آمنة.

التصنيف الحالي:يجب اختيار التصنيف الحالي بناءً على تيار التشغيل العادي للدائرة ، مع بعض الهامش لتجنب التعثر المزعج ، ولكن ليس مرتفعًا لدرجة أنه يفشل في حماية الدائرة بفعالية.

تصنيف المقاطعة:تأكد من أن الصمامات لديها تصنيف مقاطعة كافٍ (أو قدرة كسر) ، وهو الحد الأقصى لتيار الخطأ الذي يمكن للصمامات مقاطعته بأمان.

&nbsp؛

3. خصائص الوقت الحالي

سريع المفعول مقابل ضربة بطيئة:تحديد ما إذا كان التطبيق يتطلب فتيلًا سريع المفعول (للاستجابة السريعة للتيار الزائد) أو فتيلًا بطيئًا (تأخيرًا زمنيًا) (لتحمل الطفرات المؤقتة مثل بدء تشغيل المحركات).

مميزة Curve:يجب أن يتطابق المنحنى المميز للتيار الزمني للصمامات مع متطلبات الحماية للدائرة ، مما يضمن استجابتها بشكل مناسب في ظل ظروف الحمل الزائد والدائرة القصيرة.

&nbsp؛

4. الظروف البيئية

نطاق درجة الحرارة:تحقق من أن الصمامات يمكن أن تعمل بشكل موثوق ضمن نطاق درجة الحرارة المحيطة للتطبيق.

الظروف الجوية:النظر في عوامل مثل الرطوبة، وجود الغازات المسببة للتآكل، أو التعرض للاهتزاز، والتي قد تؤثر على أداء الصمامات.

&nbsp؛

5. الامتثال والمعايير

المعايير التنظيمية:ضمان تلبية الصمامات للمعايير التنظيمية والسلامة اللازمة ، مثل UL أو CE أو IEC.

المتطلبات الخاصة بالصناعة:قد يكون لبعض الصناعات معايير أو متطلبات محددة للصمامات (على سبيل المثال ، السيارات والفضاء والطب).

&nbsp؛

6. التوافق الصانع

العلامة التجارية والسلسلة:في بعض الأحيان ، قد توصي معدات محددة أو تتطلب صمامات من بعض الشركات المصنعة أو خطوط إنتاج محددة للحصول على الأداء الأمثل.

أوراق البيانات ودعم الشركة المصنعة:الرجوع إلى ورقة بيانات الصمامات للحصول على مواصفات مفصلة. يمكن أن يكون دعم الشركة المصنعة مفيدًا أيضًا في التحقق من التوافق.

&nbsp؛

7. مميزات خاصة

وظائف المؤشر:إذا كان النظام الحالي يستخدم مؤشرات فشل الصمامات ، فتأكد من أن الصمامات البديلة تدعم هذه الميزة.

تقنية تبريد القوس:بالنسبة للتطبيقات عالية الطاقة ، قد تكون قدرة الصمامات على إخماد القوس بكفاءة مهمة.

&nbsp؛

الخلاصة

يتطلب ضمان التوافق فهمًا شاملاً لكل من متطلبات التطبيق ومواصفات الصمامات البديلة. غالبًا ما يكون من المفيد التشاور مع الخبراء التقنيين أو مصنعي الصمامات ، خاصة بالنسبة للتطبيقات المعقدة أو الحرجة ، لضمان أن الصمامات المختارة ستوفر الحماية اللازمة دون المساس بأداء المعدات أو سلامتها.

انقر لمشاهدة

مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة

Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

حامل الصمامات المنتج & GT ؛ & GT ؛

NT00-M، NT1-M، NT3-M AC800V الصمامات لينك

NT00-M AC800V فيوز لينك

نوع لا	الحجم	الفولطية المقدرة (V)	التصنيف الحالي (A)	تصنيف كسر القدرة (كا)
NTOO-M-2	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ 00	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ Ac 800	2 ف-4	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ 30
NTOO-M-4			4 خ ع (رأ)
NTOO-M-6			6 خ ع (رأ)
NTOO-M-8			8
NTOO-M-10			(10)
NTOO-M-16			16
NTOO-M-20			20
NTOO-M-25			25
NTOO-M-32			32
NTOO-M-40			40
NTOO-M-50			50
NTOO-M-63			63

NT1-M AC800V الصمامات لينك

نوع لا	الحجم	الفولطية المقدرة (V)	التصنيف الحالي (A)	تصنيف كسر القدرة (كا)
NT1-M-4	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ 3 ف-3	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ Ac 800	4 خ ع (رأ)	&nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ &nbsp؛ ١٠٠
NT1-M-6			6 خ ع (رأ)
NT1-M-8			8
NT1-M-10			(10)
NT1-M-16			16
NT1-M-20			20
NT1-M-25			25
NT1-M-32			32
NT1-M-40			40
NT1-M-50			50
NT1-M-63			63

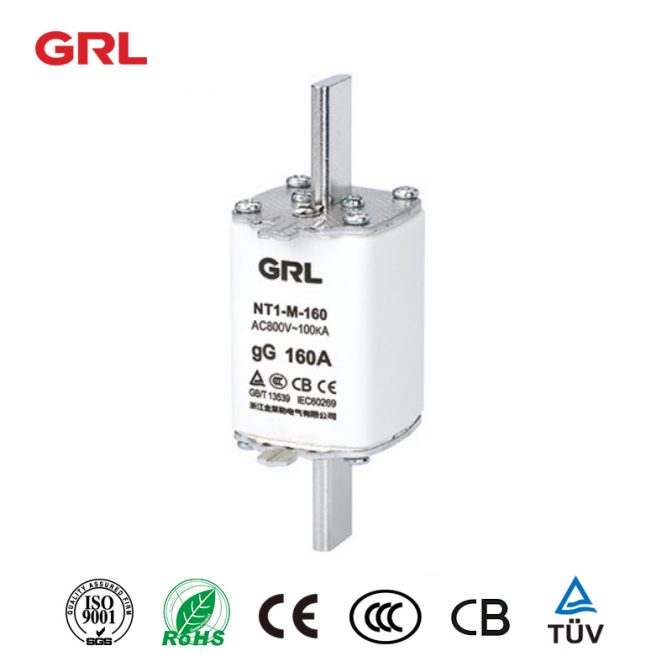

NT1-M-80			80
NT1-M-100			١٠٠
NT1-M-125			125
NT1-M-160			160

NT3-M AC800V فيوز لينك

نوع لا	الحجم	الفولطية المقدرة (V)	التصنيف الحالي (A)	تصنيف كسر القدرة (كا)
NT3-M-160	&nbsp؛ &nbsp؛ &nbsp؛ 3 ف-3	&nbsp؛ &nbsp؛ &nbsp؛ Ac 800	160	&nbsp؛ &nbsp؛ &nbsp؛ ١٠٠
NT3-M-200			200
NT3-M-250			250
NT3-M-300			300
NT3-M-315			٣١٥
