DNS — M1L سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات

ملف المنتج

نظام أسماء النطاقات — M1L arالفتيلرابط لحماية معدات أشباه الموصلات ، ومناسبة لنظام DC ، مع الجهد المقنن من 800V والتيار المقنن من 35a ~ 800a ، يستخدم لحماية الدائرة القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات. تتوافق جميع مؤشرات أداء المنتج مع GB / t 13539.4 / IEC 60269-4.

Dnt–j1j سلسلة ar fuse وصلات لحماية معدات أشباه الموصلات

ملف المنتج

دنت–J1J سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات هي مناسبة لأنظمة التيار المتردد، مع الجهد المقنن من 690V والتيار تصنيفا من 100A ~ 1600A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

Dnt–O1J سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات

ملف المنتج

Dnt–O1J سلسلة آر الصماماتتعتبر الروابط لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1000 فولت وتيار مقنن يبلغ 160A ~ 1500A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

Dnt–R1J سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات

ملف المنتج

Dnt–R1J

سلسلة آر فيوز وصلات لحماية معدات أشباه الموصلات هي مناسبة لأنظمة التيار المتردد، مع الفولطية من 1300V والتيار تصنيفا من 160A ~ 1250A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

Dnt–j1l سلسلة ar fuse وصلات لحماية معدات أشباه الموصلات

ملف المنتج

Dnt–J1L سلسلة آر الصماماتتعتبر الروابط لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع جهد مصنّف يبلغ 690 فولت وتيار تصنيفي يتراوح بين 100A ~ 1600A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4

Dnt–O1L سلسلة آر الصمامات وصلات لحماية معدات أشباه الموصلات

ملف المنتج

Dnt–O1L سلسلة آر الصماماتتعتبر الروابط لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1000 فولت وتيار مقنن يبلغ 160A ~ 1500A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.

تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4

DNT – R1L سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

ملف المنتج

سلسلة DNT-R1L روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1300V وتيار مقنن من 160A ~ 1250A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

DNT-J1N سلسلة الصمامات وصلات لحماية معدات أشباه الموصلات

ملف المنتج

سلسلة DNT-J1N روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 690V والتيار المقنن من 100A ~ 1600A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

DNT – O1N سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

ملف المنتج

DNT – O1N سلسلة روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1000V والتيار المقنن من 160A ~ 1500A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

DNT – R1N سلسلة الصمامات وصلات لحماية معدات أشباه الموصلات

ملف المنتج

روابط الصمامات سلسلة DNT-R1N لحماية معدات أشباه الموصلات هي مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1300V والتيار المقنن من 160A ~ 1250A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

DNT-J1R سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

ملف المنتج

روابط الصمامات سلسلة DNT-J1R لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 690V والتيار المقنن من 100A ~ 1600A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

DNT – O1R سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

ملف المنتج

DNT-O1R سلسلة روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1000V والتيار المقنن من 160A ~ 1500A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

DNT – R1R سلسلة وصلات الصمام لحماية معدات أشباه الموصلات

ملف المنتج

سلسلة DNT-R1R روابط الصمامات لحماية معدات أشباه الموصلات مناسبة لأنظمة التيار المتردد ، مع الجهد المقنن من 1300V والتيار المقنن من 160A ~ 1250A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

DNT5-R1J وصلات الصمام لحماية معدات أشباه الموصلات

ملف المنتج

DNT5-R1J رابط الصمامات غير القابل للتطبيق لحماية معدات أشباه الموصلات ينطبق على نظام التيار المتردد. الجهد المقنن هو 1300V والتيار المقنن هو 1000A ~ 2500A. يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

وصلات صهر RNT6-O1J لحماية معدات أشباه الموصلات

ملف المنتج

RNT6-O1J رابط الصمامات غير القابل للتطبيق لحماية معدات أشباه الموصلات ينطبق على نظام التيار المتردد. الجهد المقنن هو 1000V والتيار المقنن هو 1250A ~ 3900A. يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

NGT سلسلة الصمامات وصلات لحماية معدات أشباه الموصلات

ملف المنتج

سلسلة NGT وصلات الصمامات لحماية معدات أشباه الموصلات قابلة للتطبيق على أنظمة التيار المتردد. الفولتية المقدرة هي 400V و 690V و 1000V ، والتيار المقنن هو 10A ~ 800A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

سلسلة NGTC وصلات الصمامات لحماية معدات أشباه الموصلات

ملف المنتج

سلسلة NGTC روابط الصمامات لحماية معدات أشباه الموصلات قابلة للتطبيق على أنظمة التيار المتردد. الفولتية المقدرة هي 400V و 690V و 1000V ، والتيار المقنن هو 10A ~ 800A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

هل يمكن للصمامات توفير حماية الزائد في جميع الدوائر؟

تم تصميم الصمامات لتوفير حماية الزائد في العديد من أنواع الدوائر ، ولكنها قد لا تكون مناسبة لجميع الدوائر أو التطبيقات.

تشير الحماية من الحمل الزائد إلى قدرة جهاز الحماية ، مثل الصمامات ، على مقاطعة تدفق التيار عندما يتجاوز مستوى معينًا محددًا مسبقًا لفترة معينة من الزمن.

فيما يلي بعض الاعتبارات المتعلقة بالحماية من الحمل الزائد مع الصمامات:

1. خصائص الوقت الحالي:الصماماتيتم تصنيفها مع خصائص الوقت الحالي المحددة ، والتي تحدد وقت استجابتها للأحداث الجارية. تم تصميم الصمامات للعمل ضمن منحنى تيار زمني محدد ، مما يشير إلى مقدار الوقت الذي يستغرقه الصمامات لفتح (أي مقاطعة الدائرة) عند مستويات مختلفة من التيار الزائد.

وقد تكون لأنواع مختلفة من الصمامات خصائص مختلفة في التيار الزمني، وينبغي اختيار النوع المناسب من الصمامات استنادا إلى المتطلبات المحددة للدائرة والمعدات الخاضعة للحماية. بالنسبة لبعض الدوائر ، قد لا تكون خصائص التيار الزمني للصمامات مناسبة لتوفير حماية كافية من الحمل الزائد.

2.Inrush Current: Inrush Current هو تيار أولي مرتفع يتدفق عبر دائرة عندما يتم تشغيل المعدات الكهربائية أو تنشيطها.

يمكن أن تحتوي بعض الأجهزة الكهربائية ، مثل المحركات والمحولات والمكثفات ، على تيارات اندفاع عالية تتجاوز تيار التشغيل العادي للدائرة. قد تحتاج الصمامات إلى اختيارها أو تنسيقها بعناية للسماح بتيارات الاندفاع دون تعثر كاذب بسبب أحداث التيار الزائد المؤقتة.

3. الحساسية للظروف المحيطة: يمكن أن تكون الصمامات حساسة للظروف المحيطة مثل درجة الحرارة والرطوبة ، والتي يمكن أن تؤثر على أدائها. قد يكون لبعض أنواع الصمامات ، مثل الصمامات الحرارية ، تصنيفات محددة لدرجة الحرارة أو قيود على الرطوبة تحتاج إلى أخذها في الاعتبار عند اختيارها للحماية من الحمل الزائد في بعض البيئات.

4. خصائص التحميل: يمكن أن يؤثر نوع الحمل المحمي أيضًا على ملاءمة الصمامات لحماية الحمل الزائد. قد يكون لأنواع معينة من الأحمال ، مثل الأحمال الاستقرائية (على سبيل المثال ، المحركات) أو الأحمال بالسعة ، خصائص فريدة تحتاج إلى أخذها في الاعتبار عند اختيار الصمامات للحماية من الحمل الزائد.

على سبيل المثال ، يمكن للأحمال الاستقرائية أن تولد تيارات عابرة عالية أثناء بدء تشغيل المحرك أو إيقافه ، مما قد يتطلب اعتبارات خاصة في اختيار الصمامات أو التنسيق.

5. متطلبات الدائرة: يجب أن تؤخذ المتطلبات المحددة للدائرة المحمية ، مثل مستوى الجهد ، ومستويات تيار الخطأ ، وتنسيق النظام ، في الاعتبار عند اختيار الصمامات لحماية الحمل الزائد.

قد يكون التنسيق مع أجهزة الحماية الأخرى ، مثل قواطع الدوائر أو الصمامات الأخرى في نفس الدائرة ، ضروريًا لضمان الحماية المناسبة من الحمل الزائد والتنسيق الانتقائي.

في بعض الحالات ، قد تكون أنواع أخرى من أجهزة الحماية ، مثل قواطع الدوائر المصغرة (MCBs) ، أكثر ملاءمة لتوفير الحماية من الحمل الزائد في دوائر معينة ، اعتمادًا على المتطلبات المحددة للدائرة والمعدات التي يتم حمايتها.

تم تصميم MCBS للرحلة تلقائيًا عند حدوث حدث التيار الزائد ، مما يوفر حماية مماثلة للصمامات ولكن بخصائص وميزات مختلفة. من المهم التشاور مع مهندس أو كهربائي مؤهل لتحديد جهاز الحماية الأنسب لدائرة معينة بناءً على متطلباتها وظروفها المحددة.

انقر لمشاهدة

مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة

Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

حامل الصمامات المنتج & GT ؛ & GT ؛

AC عازل التبديل

HH15 سلسلة فاصل مجموعة الصمامات و فاصل 125A-2500A

2022年8月20日 grl_admin

سلسلة HH15

مجموعة الصمامات disconnector و disconnector

Disconnector فيوز نظرة عامة على المنتج

وتشمل سلسلة HH15 فصل التبديل مجموعة الصمامات وفصل التبديل (يشار إليها فيما يلي باسم التبديل) سلسلة QSA، سلسلة QA وسلسلة QP، والتي تنطبق أساسا على دوائر التوزيع والدوائر الحركية مع ارتفاع التيار ماس كهربائى، كما التبديل الرئيسي أو التبديل الرئيسي تعمل بشكل غير منتظم باليد. يمكن استخدام مفاتيح سلسلة QSA لحماية الدائرة القصيرة.

يتوافق المفتاح مع معايير GB / T 14048.3 و IEC60947-3 ويستخدم على نطاق واسع في مجموعات كاملة منخفضة الجهد من نوع الدرج العالي.

فصل الصمامات ظروف العمل والتركيب العادية

ويجب ألا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية، وألا تقل عن -5 درجة مئوية، وألا يتجاوز متوسط درجة الحرارة في غضون 24 ساعة +35 درجة مئوية.

يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.

وعندما تكون درجة حرارة الهواء المحيط +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50 في المائة. وفي درجة حرارة أقل، يسمح بزيادة الرطوبة النسبية، على سبيل المثال، بنسبة 90 في المائة عند درجة حرارة 20 درجة مئوية. وتتخذ تدابير خاصة للتكثيف الناجم أحيانا عن تغير درجة الحرارة.

مستوى التلوث في البيئة المحيطة هو 3 أقطاب.

يجب تثبيت المفتاح في مكان دون اهتزاز كبير واهتزاز صدمة وغزو المطر والثلوج. وفي الوقت نفسه، يجب أن يكون موقع التركيب خالياً من الوسائط الخطرة المتفجرة، وأن تكون الوسائط خالية من الغاز والغبار الكافيين لتآكل المعادن وتلف العزل.

الخصائص الهيكلية

يعتمد المفتاح على وضع تشغيل الدوران الأمامي ، والذي يتكون من آلية التشغيل ، ونظام الاتصال ، والمقبض ، إلخ.

يعتمد المفتاح هيكلًا مغلقًا تمامًا ويتم تشغيله عن طريق تخزين الطاقة الربيعية. سرعة الإغلاق والكسر للمفتاح مستقلة عن سرعة عمل المشغل ، وذلك لضمان سلامة المشغلين والمعدات.

التبديل هو نظام اتصال مع أداء فريد من نوعه. يتم تشكيل نظام الاتصال المتحرك مباشرة من شريط النحاس الأحمر. قطعة الاتصال المتحركة هي من هيكل الجسر ولها وظيفة التكيف التلقائي ، بحيث يمكن أن تضمن بشكل فعال اتصال الخط عند الاتصال الثابت ، وبالتالي ضمان استقرار ارتفاع درجة حرارة المنتج.

يمكن تثبيت مقبض التشغيل على باب خزانة التبديل. عندما يتم إغلاق باب الخزانة ، يتناسب المقبض مع رافعة التشغيل للمفتاح. عندما يكون المفتاح في الموضع المغلق ، يتم تشابك المقبض مع باب الخزانة لمنع فتح باب الخزانة.

تم تجهيز المفتاح أيضًا بعمود تمديد ، ويمكن تخصيص الطول الخاص بشكل منفصل.

اقرأ عن

ما هو المعزل التبديلماذا؟

Disconnector فيوز المعلمات التقنية الرئيسية

HH15 (QSA) –/–

المواصفات		البريد الإلكتروني: [email protected] 125	البريد الإلكتروني: [email protected] 160	البريد الإلكتروني: [email protected] 250	البريد الإلكتروني: [email protected] ٤٠٠	البريد الإلكتروني: [email protected] ٦٠٣	البريد الإلكتروني: [email protected] ٨٠٠	البريد الإلكتروني: [email protected] ألف	البريد الإلكتروني: [email protected] ٥٠٥٠
عدد الأقطاب الرئيسية		3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4
تصنيف العزل الجهد Uأولا	م ع: م خ م:	ألف	ألف	ألف	ألف	ألف	ألف	ألف	ألف
تصنيف دفعة تحمل الجهد Uimp	ك.ف	12	12	12	12	12	12	12	12
تصنيفها العمل الجهد UE	م ع: م خ م:	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت
وافق التدفئة الحالية	(أ)	125	160	250	٤٠٠	٦٠٣	٨٠٠	ألف	٥٠٥٠
تصنيف العمل الحالي	(أ)	125/ 100	160/ 100	250/ 200	٤٠٠٣١٥	٦٠٣٥٠٠	٨٠٠٥٠٠	ألف٨٠٠/٨٠٠	٥٠٥٠/ 1000
تصنيف الحد من ماس كهربائى الحالي	كا	100/50	100/50	100/50	100/50	100/50	100/50	100/50	100/50
الحياة الميكانيكية	الوقت	١٥ ألف	١٢٠٠٠	١٢٠٠٠	١٢٠٠٠	ثلاثة آلاف	ثلاثة آلاف	ألف	ألف
الحياة الكهربائية	الوقت	ألف	300	300	300	200	150	١٠٠	١٠٠
حجم الصمامات	س	00	00	1 ف-3	2 ف-4	3 ف-3	3 ف-3	RSO (RS3)-1250	4 خ ع (رأ)
عزم التشغيل	ن.م.م	٥-٥	16	16	16	30	30	38	38
التيار الحراري المتفق عليه للاتصال المساعدسإيث 400V، AC-15A		4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)

HH15 (QA) –/–

المواصفات		البريد الإلكتروني: [email protected] 125	البريد الإلكتروني: [email protected] 160	البريد الإلكتروني: [email protected] 200	البريد الإلكتروني: [email protected] ٤٠٠	البريد الإلكتروني: [email protected] ٦٠٣	البريد الإلكتروني: [email protected] ألف	البريد الإلكتروني: [email protected] 1 ف-3250	البريد الإلكتروني: [email protected] ١٦٠٠
عدد الأقطاب الرئيسية		3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4
تصنيف العزل الجهد UI	م ع: م خ م:	ألف	ألف	ألف	ألف	ألف	ألف	ألف	ألف
تصنيف دفعة تحمل الجهد Uimp	ك.ف	12	12	12	12	12	12	12	12
تصنيفها العمل الجهد UE	م ع: م خ م:	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت
وافق التدفئة الحالية	(أ)	125	160	2 ف-400	٤٠٠	٦٠٣	ألف	1 ف-3250	1 ف-3600
تصنيف العمل الحالي: AC-23B	(أ)	12	160	2 ف-4٠٠/١٦٠	٤٠٠	٦٠/٦٠/4 خ ع (رأ)00	1000/630	1250/1000	1 ف-3٦٠٠/ألف
تصنيف قصير الوقت تحمل الحالي ICW	كا / 1S	5 خ ع (رأ)	5 خ ع (رأ)	5 خ ع (رأ)	١٢-٦	١٢-٦	25	50	50
الحياة الميكانيكية	الوقت	١٥ ألف	1 ف-35 خ ع (رأ)ألف	١٢٠٠٠	3000	ثلاثة آلاف	ثلاثة آلاف	ألف	ألف
الحياة الكهربائية	الوقت	ألف	(10)00	(10)00	300	3 ف-300	150	١٠٠	١٠٠
عزم التشغيل	ن.م.م	٥-٥	٥-٥	٥-٥	16	16	30	38	38
التيار الحراري المتفق عليه للاتصال المساعدإيث 400V، AC-15A		4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)

HH15 (QP) –/–

المواصفات		البريد الإلكتروني: [email protected] 250	البريد الإلكتروني: [email protected] ٤٠٠	البريد الإلكتروني: [email protected] ٦٠٣	البريد الإلكتروني: [email protected] ألف	البريد الإلكتروني: [email protected] ٥٠٥٠	البريد الإلكتروني: [email protected] 1 ف-36 خ ع (رأ)00	البريد الإلكتروني: [email protected] 200صفر	البريد الإلكتروني: [email protected] 2500
عدد الأقطاب الرئيسية		3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4	3،3N، 4
تصنيف العزل الجهد UI	م ع: م خ م:	ألف	ألف	ألف	ألف	ألف	ألف	ألف	ألف
تصنيف دفعة تحمل الجهد Uimp	ك.ف	12	12	12	12	12	12	12	12
تصنيفها العمل الجهد UE	م ع: م خ م:	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت	٤١٥/٦٩٠ فولت
وافق التدفئة الحالية	(أ)	250	٤٠٠	٦٠٣	ألف	٥٠٥٠	١٦٠٠	عام 2000	٢٥٠٠
تصنيف العمل الحالينموذج: 690V: ac-21 ف-3باء	(أ)	250	٤٠٠	٦٠٣	ألف	٥٠٥٠	١٦٠٠	عام 2000	٢٥٠٠
تصنيف العمل الحالي415V: AC-22 ف-4باء	(أ)	250	٤٠٠	٦٠٣	ألف	٥٠٥٠	١٦٠٠	عام 2000	٢٥٠٠
تصنيف قصير الوقت تحمل ICW الحالي	كا / 1S	8	2 ف-45 خ ع (رأ)	2 ف-45 خ ع (رأ)	25	50	50	60	60
الحياة الميكانيكية	الوقت	١٥ ألف	١٥ ألف	١٢٠٠٠	12ألف	ثلاثة آلاف	ثلاثة آلاف	500	عام 2000
الحياة الكهربائية	الوقت	ألف	ألف	200	150	١٠٠	١٠٠	١٠٠	١٠٠
عزم التشغيل	ن.م.م	16	16	16	30	38	38	38	38
التيار الحراري المتفق عليه للاتصال المساعدإيث 400V، AC-15A		4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)	4 خ ع (رأ)

الخطوط العريضة وأبعاد التثبيت لمجموعة الصمامات disconnector سلسلة HH15 (QSA)

أبعاد تركيب الصمامات Disconnector من موصلات سلسلة HH15 (QA)

أبعاد تركيب موصلات سلسلة HH15 (QP)

حجم فتح لوحة

تعليمات الطلب

يجب أن تشير وحدة الطلب إلى شكل وخصائص المفتاح ، ومستوى الجهد ، والمستوى الحالي ، وعدد الأعمدة ، ووضع التشغيل والكمية ، وما إلى ذلك لأوامر خاصة ، يرجى الرجوع إلى قسمنا الفني Disconnector Fuse Disconnector Fuse
على سبيل المثال:
HH15 (QSA) -125 / 3 400V الصمامات الحالية 100A 10 مجموعات
HH15 (QA) -200/3 380V 10 مجموعات
HH15 (QP) -2000/32 380V 10 مجموعات

المعزل التبديل أو إيقاف التشغيل

فهم وظيفة مفتاح العزل

ويجب اتخاذ الترتيبات اللازمة لعزل إمدادات الطاقة لأغراض الصيانة أو الإصلاح أو الاستخدام في حالات الطوارئ. هذا هو المكان الذي يأتي فيه مفتاح العزلة في اللعب. في هذه المقالة ، سنلقي نظرة فاحصة على الغرض من مفاتيح قطع الاتصال وأعمالها.

&nbsp؛

ما هو مفتاح العزل؟

يعد مفتاح العزل ، المعروف أيضًا باسم مفتاح قطع الاتصال أو مفتاح المعزل ، جزءًا مهمًا من الدائرة الكهربائية. وظيفتها الرئيسية هي التأكد من أن الدائرة أو الجهاز معزول تمامًا عن مصدر الطاقة الخاص به.

&nbsp؛

كيف يعمل مفتاح العزل؟

تعمل مفاتيح العزل عن طريق فصل الدائرة فعليًا عن مصدر الطاقة. إنه يوفر بشكل أساسي انقطاعًا في الاستمرارية الكهربائية ، مما يمنع تدفق التيار الكهربائي. وهذا يضمن عدم نقل أي تيار إلى الدائرة أو المعدات التي تحتاج إلى إصلاح.

&nbsp؛

الملامح الرئيسية لمفاتيح العزل:

واحد.التشغيل اليدوي:عادة ما يتم تشغيل مفاتيح العزل يدويًا. هذا يعني أنه يجب على الشخص تنشيط المفتاح يدويًا لقطع الطاقة.

-إثنانالعزلة المرئية:تم تصميم مفتاح العزل لعرض حالته بوضوح. هذا يضمن أن أي شخص قريب يمكنه بسهولة تحديد ما إذا كانت الدائرة معزولة.

▁3 .آلية الحجب:تم تجهيز العديد من مفاتيح العزل بآلية حظر. وهذا يسمح للموظفين المصرح لهم بقفل المفتاح في وضع الإيقاف ، مما يمنع إعادة تنشيط الدائرة العرضية أو غير المصرح بها.

▁4 .أقطاب متعددة:تحتوي بعض مفاتيح قطع الاتصال على أقطاب متعددة ، مما يعني أنها يمكن أن تفصل مصادر متعددة للطاقة في نفس الوقت. تثبت هذه الميزة أنها مفيدة بشكل خاص في الأنظمة الكهربائية المعقدة.

&nbsp؛

سيناريوهات التطبيق من عزل التبديل:

&nbsp؛

تستخدم مفاتيح العزل على نطاق واسع في مختلف الصناعات والأماكن ، بما في ذلك:

واحد.المنشآت الصناعية:

عزل مفاتيحمهمة جدا في البيئات الصناعية حيث توجد آلات كبيرة ومعدات الجهد العالي.

-إثنانالمباني التجارية:في المباني التجارية ، يتم استخدام مفاتيح العزل لعزل الطاقة إلى مناطق أو معدات محددة لضمان سلامة موظفي الصيانة.

▁3 .البيئة السكنية:تستخدم مفاتيح العزل في المنازل لقطع الطاقة عن دائرة معينة أثناء الإصلاحات أو التجديدات.

▁4 .حالات الطوارئ:في حالة حدوث حالة طوارئ مثل حريق أو عطل كهربائي ، توفر مفاتيح العزل طريقة سريعة وفعالة لقطع الطاقة عن المنطقة المصابة.

بشكل عام ، تعد مفاتيح العزل أجهزة أمان أساسية في مجال الهندسة الكهربائية. والغرض الرئيسي منه هو عزل الدائرة أو المعدات عن إمدادات الطاقة الخاصة بها لضمان سلامة موظفي الصيانة والمعدات أثناء الصيانة أو حالات الطوارئ.

انقر لمشاهدة

مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة

Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

التبديل المعزل المنتج & GT ؛ & GT ؛

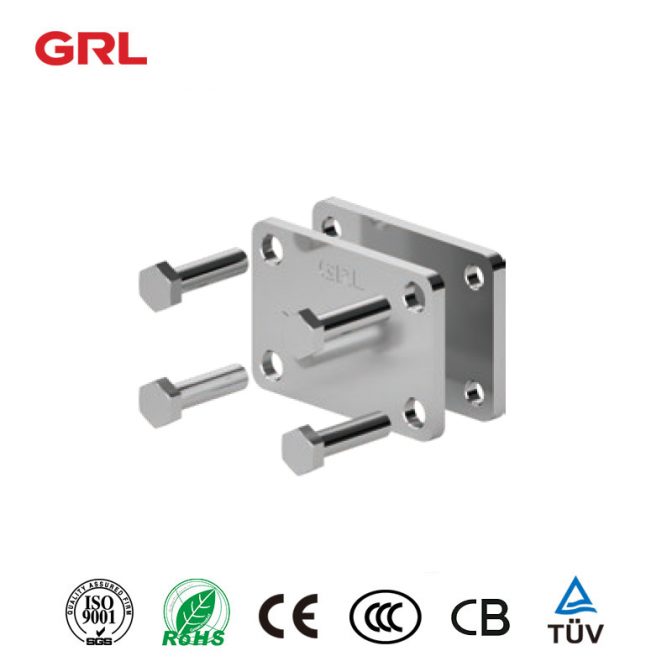

Busbar المشبك,نظام Busbar 100mm

مغلفة، النحاس Busbar، تثبيت المشبك

2022年8月20日 grl_admin

تعتبر قضبان الحافلات الرقائقية خيارًا ممتازًا للتطبيقات عالية التيار نظرًا لقدرتها على توزيع الكهرباء بالتساوي. بفضل تصفيحها ، يتم ربط طبقات متعددة من المعدن معًا بإحكام. هذا يخلق منتجًا قويًا يمكنه تحمل الاستخدام الكثيف.

تعتبر قضبان النحاس خيارًا رائعًا للموصلات الكهربائية لأن لديها موصلية عالية. وهذا يؤدي إلى زيادة القدرة الاستيعابية الحالية ومقاومة أقل مقارنة بالموصلات الصلبة.

FC Flexibar المشبك

مغلفة

النحاس بسبار

يتكون من 2 الصلب المجلفن و 8.8 درجة مسامير M8

BC مضلع الصلب بسبار المشبك

تثبيت المشبك

مغلفة

النحاس بسبار

تتألف من 2 صفائح فولاذية مجلفنة مع مسامير ومسامير ، يمكن أن تجعل مسامير الصف 8.8 الأطول مسافة المقطع تصل إلى 50 مم

HCBC عالية الحالية بسبار المشبك

تثبيت المشبك

مغلفة

النحاس بسبار

مصنوعة من مواد غير مغناطيسية ، وتستخدم لأقصى اتصال حالي بين قضبان GRL المرنة وبارات النحاس الصلبة مثل محطات المحولات

وتستخدم مقاطع الاحتفاظ لربط المكونات الكهربائية إلى قضبان النحاس. القضبان النحاسية المغلفة ومقاطع الاحتفاظ هي مكونات أساسية في العديد من الأنظمة الكهربائية. يعتبر هذا المشبك النحاسي الرقائقي مثاليًا لتوصيل قضبان النحاس الصلبة بمحطات المحولات. مسامير الفئة 8.8 M8 تجعلها خيارًا دائمًا وموثوقًا به لأقصى قدر من الاتصالات الحالية.

تعتبر مقاطع الاحتفاظ بالنحاس الرقائقي مثالية للتطبيقات التي يتم فيها إجراء اتصالات تيار عالية بين قضبان النحاس الصلبة مثل قضبان busbars المرنة GRL ومحطات المحولات.

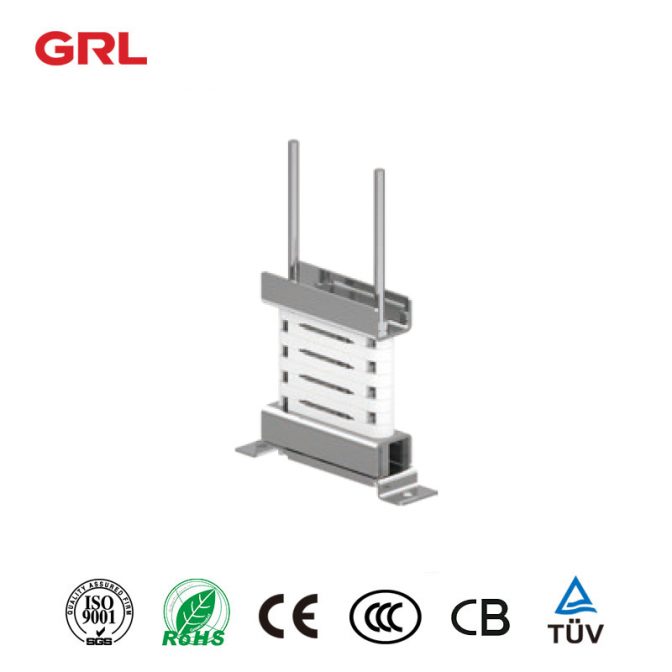

نظام Busbar 60MM,Busbar المشبك

مرنة، Busbar كليب تثبيت

2022年8月19日 grl_admin

مرنة بسبار المشبك لاعبا اساسيا هو منتج فريد من نوعه. وهو يوفر حلاً للمهندسين الكهربائيين الذين يرغبون في تأمين قضبان الحافلات في مجموعة متنوعة من البيئات. مصنوعة من مواد متينة ومرنة ، يمكن أن يكون حجم هذا المنتج بسهولة ، مما يجعله مثاليًا لمجموعة متنوعة من التطبيقات.

بالإضافة إلى ذلك ، يمكن استخدام تركيبات المشبك بسبار في كل من البيئات الداخلية والخارجية ، مما يجعلها منتجًا متعدد الاستخدامات لمجموعة متنوعة من المشاريع.

نموذج: DN62337

مرن

بسبار كليب تحديد

40-63 ملم

1،115 كيلوجرام

نموذج: DN62338

مرن

بسبار تثبيت كليب

80-100 مم

١.٦١٣ كيلوجرام

نموذج: DN62355

مرن

بسبار تثبيت كليب

24mm ماكس

0.028 كيلوجرام

نموذج: DN62356

مرن

بسبار تثبيت كليب

32mm ماكس

0.042 كيلوجرام

نموذج: DN62357

مرن

بسبار تثبيت كليب

40-63 ملم

0.167 كجم

نموذج: DN62358

مرن

بسبار تثبيت كليب

80-100 مم

0.283 كجم

نموذج: DN62359

مرن

بسبار تثبيت كليب

15.5-120 مم

٢,٣ كجم

مصنوعة من الفولاذ المقاوم للصدأ 304 والبولي أميد ، مما يجعلها دائمة ومقاومة للاهتراء. تأثير العزل الحراري جيدة وسهلة التركيب.

بالإضافة إلى ذلك ، يدعم المنتج ما يصل إلى 8 موصلات متوازية ، مما يجعل من السهل تثبيته والمساعدة في ضمان التباعد الكافي للتبريد الأمثل. انها مناسبة لنظام بسبار 60mm. إذا كان لديك أي أسئلة ، فيرجى الاتصال بنا على [email protected].

قاعدة الصمامات,نظام Busbar 60MM,فيوز قطع التبديل

16A-63A, Busbar Fuse Box Base, D Type

2022年8月19日 grl_admin

16A-63A ، D-Type busbar fuse Block Base ، هو خيار موثوق وبأسعار معقولة لأولئك الذين يحتاجون إلى كتلة فتيل بسبار. يتم استخدامه لحماية الدائرة في حالة الحمل الزائد أو ماس كهربائى.

تم تصميم صندوق الصمامات هذا لسهولة التركيب والصيانة. هذا المنتج مصنوع من مواد عالية الجودة ودائم. كما أنه من السهل تثبيته ويأتي مع جميع الأجهزة اللازمة.

نموذج: DN56235

بسبار الصمامات مربع

د نوع

قاعدة الصمامات

16A

400VAC / 250VDC

حجم الصمامات D01

نموذج: DN56236

قاعدة بسبار فوسي

د نوع

63A 400VAC / 250VDC

حجم الصمامات D02

نموذج: DN56246

قاعدة بسبار فوسي

د نوع

25A

500VAC / 500VDC

حجم الصمامات D II

نموذج: DN56247

قاعدة بسبار فوسي

د نوع

63A

500VAC / 500VDC

حجم الصمامات D III

هذا 16A-63A قاعدة مربع الصمامات بسبار هو عنصر أساسي في أي نظام 60 بسبار. الصندوق مصنوع من غلاف بلاستيكي متين ويتضمن مجموعة من البراغي والمكسرات لسهولة التركيب.

التيار المقنن هو 16A ، 25A ، 63A على التوالي ، يمكن أن يتحمل تيار النبض 6kV ، وقدرة كسر الصمامات هي 50KA. إذا كان لديك أي أسئلة حول منتجاتنا ، فلا تتردد في الاتصال بنا على [email protected].

قاعدة الصمامات,قاعدة الصمامات بدون شل

NH سلسلة صندوق الصمامات الكهربائية 400A (500VAC، 440VDC) / 315A (690VAC)

2022年8月19日 grl_admin

NH1 سلسلة صندوق الصمامات الكهربائية قاعدة 1P دون جهاز حماية اللمس

NH 1 سلسلة قاعدة الصمامات 1P مع جهاز حماية اللمس

NH 1 سلسلة قاعدة فيوز 3P مع جهاز حماية اللمس

NH 1 سلسلة قاعدة الصمامات N القطب مع القدرة على كسر دون جهاز حماية اللمس

NH 2 سلسلة قاعدة فيوز 1P

قاعدة الصمامات,قاعدة الصمامات بدون شل

سلسلة DNF AC صندوق الصمامات قاعدة 160A (500VAC ، 250VDC) / 100A (690VAC)

2022年8月19日 grl_admin

DNF1 سلسلة AC فيوز مربع قاعدة 1P دون جهاز حماية اللمس

DNF1 سلسلة قاعدة الصمامات 1P مع جهاز حماية اللمس

سلسلة DNF1 قاعدة الصمامات 3P مع جهاز حماية اللمس

DNF2 سلسلة قاعدة الصمامات 1P

قاعدة الصمامات,قاعدة الصمامات بدون شل

NH سلسلة nh حامل الصمامات 630A (500VAC، 440VDC) / 500A (690VAC)

2022年8月14日 grl_admin

فيوز nh حامل NH 1 سلسلة قاعدة الصمامات 1P دون جهاز حماية اللمس

NH 1 سلسلة قاعدة الصمامات 1P مع جهاز حماية اللمس

NH 1 سلسلة قاعدة فيوز 3P مع جهاز حماية اللمس

NH 1 سلسلة قاعدة الصمامات N القطب مع القدرة على كسر دون جهاز حماية اللمس

NH 2 سلسلة قاعدة الصمامات 1P

قاعدة الصمامات,قاعدة الصمامات بدون شل

DNF سلسلة NH قاعدة الصمامات 250A (500VAC، 440VDC) / 200A (690VAC)

2022年8月14日 grl_admin

NH Fuse قاعدة DNF 1 سلسلة 1P دون جهاز حماية اللمس

DNF 1 سلسلة قاعدة فيوز 1P مع جهاز حماية اللمس

DNF 1 سلسلة قاعدة فيوز 3P مع جهاز حماية اللمس

DNF 1 سلسلة الصمامات قاعدة المنتج بدون الصمامات ، مع القدرة على كسر

DNF 2 سلسلة 1P

فيوز تبديل فاصل,عمودي فيوز تبديل فاصل

مصغرة العمودي فيوز التبديل فاصل 60mm نظام Busbar

2022年8月14日 grl_admin

مصغرة العمودي فيوز التبديل فاصل 1

مصغرة العمودي فيوز التبديل فاصل 2

مصغرة العمودي فيوز التبديل فاصل 3

مصغرة العمودي فيوز التبديل فاصل 4

انقر لرؤية grl DNH7-160 المنتج>>

مفتاح السكين

HS11FD سلسلة سكين قطع الخطأ نوع التبديل دليل مع وظيفة التأريض – عازل

2022年8月10日 grl_admin

سكين قطع التبديل HS11FD سلسلة

خطأ نوع برهان مع وظيفة التأريض – عزل سكين قطع التبديل

نظرة عامة على المنتج

كان مفتاح سلسلة HS11FD في الأصل مفتاح تغيير نوع السكين ، ثم تم إعادة تصميمه وتحسينه ليصبح عازلًا مقاومًا للخطأ مع وظيفة التأريض (يشار إليه فيما يلي باسم المفتاح) ، والذي أضاف آلية قفل ميكانيكية ، وإخراج إشارة الفتح والإغلاق ، ووظيفة التأريض ووظيفة الإشارة الحية.

&nbsp؛

لقد حلت بفعالية المشاكل التقنية لصعوبة التأريض ذات الجهد المنخفض ، والخطر الخفي للإغلاق بالأسلاك الأرضية ، وعرضة لحوادث السلامة.

لديها بنية بسيطة وتأريض مريحة ، ويمكن أن تمنع حدوث التبديل على الحادث مع الأسلاك الأرضية وحدوث حادث تبديل التطرق المحملة.

تنقسم حالة تصميم هذا التبديل إلى قوة على الحالة وحالة التأريض. هذا التبديل يلبي متطلبات معيار GB14048.3-2008.

تابع القراءةما هو مفتاح السكينماذا؟

ظروف العمل والتركيب العادية

لا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية.

يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.

الرطوبة: عندما تكون درجة الحرارة القصوى +40 درجة مئوية، لا تتجاوز الرطوبة النسبية للهواء 50 في المائة.

وعند انخفاض درجة الحرارة، يمكن السماح بزيادة الرطوبة النسبية، مثل 90 في المائة عند درجة حرارة 20 درجة مئوية. يجب اتخاذ التدابير المقابلة للتكثيف العرضي بسبب التغيرات في درجات الحرارة.

مستوى التلوث في البيئة المحيطة هو المستوى 3.

يجب تثبيت المفتاح في مكان دون اهتزاز كبير واهتزاز صدمة وغزو المطر والثلوج.

في الوقت نفسه ، يجب أن يكون مكان التركيب خاليًا من الوسائط الخطرة المتفجرة ، ويجب أن يكون الوسيط خاليًا من الغاز والغبار بما يكفي لتآكل المعادن وعزل الأضرار.

سكين قطع التبديل المعلمات التقنية الرئيسية

تيار التدفئة المتفق عليه ((أ)(يضحك)	200	٤٠٠	600
تصنيف العزل الجهد (V)	ألف	ألف	ألف
الفولطية العاملة (V)	٤٠٠	٤٠٠	٤٠٠
الحياة الميكانيكية (الوقت)	١٦٠٠	(10)00	(10)00
تصنيف قصير الوقت تحمل الحالي (ك(أ)	(10)	20	2 ف-45 خ ع (رأ)
قوة التشغيل ((ن)(يضحك)	≤300	≤4 خ ع (رأ)00	≤400

تعليمات الطلب

نظرًا لإضافة وظيفة الإشارة الحية إلى هذه السلسلة من المفاتيح ، هناك متطلبات تسلسل الطور لإمدادات الطاقة في الدائرة الداخلية.

يرجى الإشارة إلى أن خط الصفر (القطب N) على الجانب الأيسر أو الأيمن عند الطلب ، وكذلك الإشارة إلى المستوى الحالي ووضع الأسلاك والكمية.

يرجى استشارة القسم الفني لدينا للحصول على أوامر خاصة. على سبيل المثال: HS11FD-200 / 481 N القطب على الجانب الأيمن من 10 مجموعات.

انقر لمشاهدة

مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grl

سكين التبديل المنتج & GT ؛ & GT ؛

انقر لمشاهدة

GRL فيوز المنتج & GT ؛ & GT ؛

مفتاح السكين

سلسلة HD (HS) مفتوحة مفتاح شفرة السكين ومفتاح تغيير نوع السكين

2022年8月10日 grl_admin

Backend timeout, please retry it laterBackend timeout, please retry it later

Knife Blade Switch HD(HS) series

Open knife switch and knife type change-over switch Knife Blade Switch

Scope of application

Knife Blade Switch HD series and HS series open knife switches and knife shaped transfer switches (hereinafter referred to as switches) are applicable to complete sets of power distribution devices with AC 50Hz, rated voltage up to AC690V and rated current up to 3000A. They are used as infrequent manual connection and disconnection of AC circuits or as isolation switches.

The central handle type switch is mainly used in the power station, which does not cut off the circuit with current and is used as an isolating switch.Knife Blade Switch

The central lever operating mechanism switch is mainly used in the switchgear with front operation and rear maintenance, and the operating mechanism is installed in the front.Knife Blade Switch

The side and front lever operated mechanism switch is mainly used in the switch cabinet for side and front operation and front maintenance. The operating mechanism can be installed on both sides of the cabinet.Knife Blade Switch

The switch equipped with arc extinguishing chamber can cut off the current load, and other series of knife switches are only used as disconnectors.Knife Blade Switch

This product conforms to IEC60947-3 GB14048.3 standard.

Read on what is isolator switch?

Normal working and installation conditions

The ambient air temperature is not higher than +40 ℃ and not lower than -5 ℃.Knife Blade Switch

The altitude of the installation site shall not exceed 2000m.Knife Blade Switch

Humidity: when the maximum temperature is +40 ℃, the relative humidity of the air does not exceed 50%. At a lower temperature, a higher relative humidity can be allowed, such as 90% at 20 ℃. Corresponding measures should be taken for the occasional condensation due to temperature changes.Knife Blade Switch

The pollution level of the surrounding environment is level 3.Knife Blade Switch

The switch shall be installed in a place without significant shaking, shock vibration and rain and snow invasion. At the same time, the installation site shall be free of explosive dangerous media, and the media shall be free of gas and dust that are sufficient to corrode metal and damage insulation.Knife Blade Switch

[/vc_column][/vc_row]

Knife Blade Switch Main technical parameters

Agreed heating current (A)	100	200	400	600	1000	1500	2000	3000
Rated working voltage (V)	400 / 690	400 / 690	400 / 690	400 / 690	400 / 690	400 / 690	400	400
Rated working current (A)	100	200	400	600	1000	1500	2000	3000
Rated insulation voltage (V)	1000	1000	1000	1000	1000	1000	690	690
Mechanical life (Times)	10000	8000	8000	5000	5000	5000	3000	3000
Electric life (Times)	1000	1000	1000	500	500	500	300	300
1s short-time withstand current (kA)	10	10	15	20	25	35	40	40
Operating force (N)	≤ 300	≤300	≤400	≤400	≤450	≤450	≤450	≤450

Knife Blade Switch Outline and installation dimension (mm)

Processing mode of base plate: molding (resin board, glass board)
Specification and model	Overall dimension											Installation dimension
	A	B	E	F	H	h	J	K	O	P	M	Φ	C	D
HD11-100/38	140	190	50	160	200	100	110	/	/	/	8	7	50	140
HD11-100/48	190	190	50	160	200	100	110	/	/	/	8	7	50	140
HD11-200/38	200	200	70	160	210	110	110	/	/	/	8	7	70	140
HD11-200/48	270	210	70	160	220	115	110	/	/	/	8	7	140	140
HD11-400/38	210	260	80	210	260	126	146	/	/	/	12	7	80	190
HD11-400/48	300	270	80	210	270	130	146	/	/	/	12	7	160	190
HD11-600/38	270	332	100	272	300	133	239	40	/	/	16	9	100	140
HD11-1000/38	310	352	120	292	338	146	208	50	26	26	2-12	9	120	140
HD11-1500/38	340	384	130	324	370	160	228	70	35	35	4-12	9	130	140

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension											Installation dimension
Specification and model	A	B	E	F	H	h	J	K	O	P	M	Φ	C	D
HD11-100/38	140	190	50	160	200	100	110	/	/	/	8	7	50	140
HD11-100/48	192	190	50	160	200	100	110	/	/	/	8	7	50	140
HD11-200/38	200	200	70	160	210	110	110	/	/	/	8	7	70	140
HD11-200/48	270	210	70	160	220	115	110	/	/	/	8	7	140	140
HD11-400/38	210	260	80	210	260	126	146	/	/	/	12	7	80	190
HD11-400/48	300	270	80	210	270	130	146	/	/	/	12	7	160	190
HD11-600/38	270	332	100	272	300	133	239	40	/	/	16	9	100	140
HD11-600/48	340	332	90	272	300	133	239	440	/	/	16	9	180	140
HD11-1000/38	322	352	115	292	338	146	208	50	26	26	2-12	9	115	140
HD11-1000/48	440	352	115	292	338	146	208	50	26	26	2-12	9	230	140
HD11-1500/38	360	384	130	324	370	160	224	70	35	35	4-12	9	130	140
HD11-1500/48	490	384	130	324	370	160	224	70	35	35	4-12	9	260	140
HD11-2000/38	500	420	180	324	340	148	210	97	40	55	4-12	9	180	140
HD11-2000/48	680	420	180	324	340	148	210	97	40	55	4-12	9	360	140
HD11-3000/38	600	450	200	374	372	162	230	117	45	68	4-16	9	200	140
HD11-3000/48	790	450	200	374	372	162	230	117	45	68	4-16	9	400	140

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension											Installation dimension
	A	B	E	F	H	h	I	J	K	O	P	M	Φ	C	D
HD11-200/39	190	215	70	190	210	110	26	60	/	/	/	8	7	70	160
HD11-200/49	260	225	70	190	220	115	26	60	/	/	/	8	7	140	160
HD11-400/39	210	262	80	215	260	126	29	70	/	/	/	12	7	80	190
HD11-400/49	300	272	80	215	270	130	29	70	/	/	/	12	7	160	190
HD11-600/39	260	332	100	260	300	133	37	140	40	/	/	16	9	100	220
HD11-600/49	360	332	100	260	300	133	37	140	40	/	/	16	9	200	220
HD11-1000/39	330	352	120	290	338	146	23	160	50	26	26	2-12	9	120	260
HD11-1000/49	450	352	120	290	338	146	23	160	50	26	26	2-12	9	240	260
HD11-1500/39	380	384	130	340	370	160	23	180	70	35	35	4-12	9	130	300
HD11-1500/49	510	384	130	340	370	160	23	180	70	35	35	4-12	9	260	300
HD11-2000/39	500	420	180	300	340	148	44	180	97	40	55	4-12	9	180	260
HD11-2000/49	689	420	180	300	340	148	44	180	97	40	55	4-12	9	360	260
HD11-3000/39	600	450	200	350	372	162	40	190	117	45	68	4-16	9	200	300
HD11-3000/49	790	450	200	350	372	162	40	190	117	45	68	4-16	9	400	300

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension												Installation dimension
	A	B	E	F	H	h	J	K	I	N	O	P	M	Φ	C	D
HS11-200/38	190	320	70	220	220	85	170	20	26	/	/	/	8	7	70	220
HS11-200/48	265	360	70	220	240	82	170	20	26	/	/	/	8	7	140	220
HS11-400/38	220	425	80	312	290	105	243	30	29	/	/	/	12	7	80	280
HS11-400/48	290	440	80	312	300	100	243	30	29	/	/	/	12	7	160	280
HS11-600/38	270	455	100	250	300	90	319	40	37	30	/	/	16	9	100	220
HS11-600/48	340	455	90	250	300	90	319	40	37	30	/	/	16	9	180	200
HS11-1000/38	325	520	120	250	340	110	297	50	23	40	26	26	2-12	9	120	220
HS11-1000/48	450	520	120	250	340	110	297	50	23	40	26	26	2-12	9	240	220
HS11-1500/38	360	552	130	300	360	120	354	70	23	46	35	35	4-12	9	130	260
HS11-1500/48	490	552	130	300	360	120	354	70	23	46	35	35	4-12	9	260	260

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension												Installation dimension
	A	B	E	F	H	h	J	K	I	N	O	P	M	Φ	C	D
HS11-200/39	190	320	70	245	220	85	120	20	26	/	/	/	8	7	70	220
HS11-200/49	265	360	70	245	240	82	170	20	26	/	/	/	8	7	140	220
HS11-400/39	220	425	80	285	290	105	140	30	29	/	/	/	12	7	80	260
HS11-400/49	200	440	80	285	300	100	140	30	29	/	/	/	12	7	160	260
HS11-600/39	270	455	100	340	300	90	220	40	37	30	/	/	16	9	100	300
HS11-600/49	340	455	90	340	300	90	220	40	37	30	/	/	16	9	180	300
HS11-1000/39	330	520	120	390	340	110	250	50	23	40	26	26	2-12	9	120	350
HS11-1000/49	450	520	120	390	340	110	250	50	23	40	26	26	2-12	9	240	350
HS11-1500/39	380	552	130	440	360	120	285	70	23	46	35	35	4-12	9	130	410
HS11-1500/49	510	552	130	440	360	120	285	70	23	46	35	35	4-12	9	260	410

Knife Blade Switch

Specification and model	Overall dimension											Installation dimension
	A	B	E	G	H	R	L	J	K	O	P	M	Φ	C	D
HD12-200/31	280	200	80	40	80	175	75	130	/	/	/	8	7	80	160
HD12-400/31	310	210	90	30	90	175	75	166	/	/	/	12	7	90	160
HD12-600/31	330	292	100	30	95	175	80	259	40	/	/	16	9	100	160
HD12-1000/31	400	322	120	30	110	230	80	238	50	26	26	2-12	9	120	160
HD12-1500/31	440	354	130	30	110	230	80	254	70	35	35	4-12	9	130	160
HD12-1500/30	440	354	130	30	110	230	80	254	70	35	35	4-12	9	130	160

Knife Blade Switch

Specification and model	Overall dimension												Installation dimension
	A	B	E	H	R	L	N	J	I	K	O	P	M	Φ	C	D
HS12-200/31	280	280	80	80	175	75	/	210	26	/	/	/	8	7	80	240
HS12-400/31	310	300	90	90	175	65	/	256	29	/	/	/	12	7	90	240
HS12-600/31	330	392	100	95	175	68	30	359	37	40	/	/	16	9	100	240
HS12-1000/31	400	442	120	110	230	62	40	358	23	50	26	26	2-12	9	120	240
HS12-1500/31	440	484	130	110	230	73	46	384	23	70	35	35	4-12	9	130	280
HS12-1500/30	440	484	130	110	230	73	46	384	23	70	35	35	4-12	9	130	280

Knife Blade Switch

Processing mode of base plate: molding (resin board, glass board)
Specification and model	Overall dimension											Installation dimension				Handle opening size
	A	B	E	H	G	R	J	K	L	O	P	M	Φ	C	D	S	T
HD13-200/31	210	180	80	160	245~ 265	175	130	/	75	/	/	8	7	80	160	100	146
HD13-400/31	240	206	90	180	245~ 265	170	166	/	75	/	/	12	7	90	160	100	146
HD13-600/31	260	292	100	185	245~ 265	175	259	40	80	/	/	16	9	100	160	100	146
HD13-1000/31	313	322	120	230	245~ 265	230	238	50	80	26	26	2-12	9	120	160	100	146
HD13-1500/31	350	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	130	160	100	146
HD13-1500/30	338	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	130	160	100	146

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension											Installation dimension				Handle opening size
	A	B	E	H	G	R	J	K	L	O	P	M	Φ	C	D	S	T
HD13-200/31	210	192	80	160	245~ 265	175	130	/	75	/	/	8	7	80	160	100	146
HD13-200/41	290	190	80	160	245~ 265	175	130	/	75	/	/	8	7	160	160	100	146
HD13-400/31	242	206	90	180	245~ 265	175	166	/	75	/	/	12	7	90	160	100	146
HD13-400/41	330	210	90	180	245~ 265	175	166	/	75	/	/	12	7	180	160	100	146
HD13-600/31	270	292	100	185	245~ 265	175	259	40	80	/	/	16	9	100	160	100	146
HD13-600/41	370	292	100	185	245~ 265	175	259	40	80	/	/	16	9	200	160	100	146
HD13-1000/31	325	322	120	230	245~ 265	230	238	50	80	26	26	2-12	9	120	160	100	146
HD13-1000/41	450	322	120	230	245~ 265	230	238	50	80	26	26	2-12	9	240	160	100	146
HD13-1500/31	360	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	130	160	100	146
HD13-1500/41	490	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	260	160	100	146
HD13-1500/30	360	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	130	160	100	146
HD13-1500/40	490	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	260	160	100	146
HD13-2000/30	500	354	180	230	265~ 285	280	240	97	80	40	55	4-12	9	180	160	130	170
HD13-2000/40	680	354	180	230	265~ 285	280	240	97	80	40	55	4-12	9	360	160	130	170
HD13-2000/31	550	322	180	230	265~ 285	280	238	2-50	80	26	26	4-12	9	180	160	130	170
HD13-2000/41	730	322	180	230	265~ 285	280	238	2-50	80	26	26	4-12	9	360	160	130	170
HD13-3000/30	600	404	200	235	265~ 285	280	251	117	80	45	68	4-16	9	200	160	130	170
HD13-3000/40	790	404	200	235	265~ 285	280	251	117	80	45	68	4-16	9	400	160	130	170
HD13-3000/31	720	354	230	235	265~ 285	280	254	2-70	80	35	35	4-12	9	230	160	130	170
HD13-3000/41	920	354	230	235	265~ 285	280	254	2-70	80	35	35	4-12	9	460	160	130	170

Knife Blade Switch

Processing mode of base plate: molding (resin board, glass board)
Specification and model	Overall dimension											Installation dimension
	A	B	E	H	G	R	J	K	L	O	P	M	Φ	C	D
HD13BX-200/31	210	180	80	160	215~ 235	330	130	/	130	/	/	8	7	80	160
HD13BX-400/31	240	206	90	180	215~ 235	330	166	/	125	/	/	12	7	90	160
HD13BX-600/31	260	292	100	185	215~ 235	330	259	40	133	/	/	16	9	100	160
HD13BX-1000/31	313	322	120	230	225~ 245	330	238	50	137	26	26	2-12	9	120	160
HD13BX-1500/31	350	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	130	160
HD13BX-1500/30	338	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	130	160

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension											Installation dimension
	A	B	E	H	G	R	J	K	L	O	P	M	Φ	C	D
HD13BX-200/31	210	192	80	160	215~ 235	330	130	/	130	/	/	8	7	80	160
HD13BX-200/41	290	190	80	160	215~ 235	330	130	/	75	/	/	8	7	160	160
HD13BX-400/31	242	206	90	180	215~ 235	330	166	/	125	/	/	12	7	90	160
HD13BX-400/41	330	210	90	180	215~ 235	330	166	/	125	/	/	12	7	180	160
HD13BX-600/31	270	292	100	185	215~ 235	330	259	40	133	/	/	16	9	100	160
HD13BX-600/41	370	292	100	185	215~ 235	330	259	40	133	/	/	16	9	200	160
HD13BX-1000/31	325	322	120	230	225~ 245	330	238	50	137	26	26	2-12	9	120	160
HD13BX-1000/41	450	322	120	230	225~ 245	330	238	50	137	26	26	2-12	9	240	160
HD13BX-1500/31	360	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	130	160
HD13BX-1500/41	490	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	260	160
HD13BX-1500/30	360	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	130	160
HD13BX-1500/40	490	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	260	160
HD13BX-2000/30	500	354	180	230	245~ 265	330	240	97	137	40	55	4-12	9	180	160
HD13BX-2000/40	680	354	180	230	245~ 265	330	240	97	137	40	55	4-12	9	360	160
HD13BX-2000/31	550	322	180	230	245~ 265	330	238	2-50	137	26	26	4-12	9	180	160
HD13BX-2000/41	730	322	180	230	245~ 265	330	238	2-50	137	26	26	4-12	9	360	160
HD13BX-3000/30	600	404	200	235	245~ 265	330	251	117	133	45	68	4-16	9	200	160
HD13BX-3000/40	790	404	200	235	245~ 265	330	251	117	133	45	68	4-16	9	400	160
HD13BX-3000/31	720	354	230	235	245~ 265	330	254	2-70	133	35	35	4-12	9	230	160
HD13BX-3000/41	920	354	230	235	245~ 265	330	254	2-70	133	35	35	4-12	9	460	160

Click to view grl group company information>>

Click to view grl Knife switch product>>

Click to view grl fuse product>>

هل تحتاج إلى مساعدة في العثور على الحل التقني المناسب؟

اسألوا الخبراء >
