حامل الصمامات,حامل الصمامات 10 * 38 (2A-32A)

GRL 4 القطب حامل الصمامات RT18 سلسلة AC و DC دين السكك الحديدية حامل الصمامات

4 القطب فيوز حامل RT18 سلسلة AC و DC الدين السكك الحديدية الصمامات هولدر

ما هي أجزاء الفتيل؟

يتكون الصمام عادة من الأجزاء الرئيسية التالية:

1. عنصر الصمامات: عنصر الصمامات هو قلب الصمامات وهو مسؤول عن حمل ومقاطعة التدفق الحالي. عادة ما يكون شريطًا رفيعًا أو سلكًا مصنوعًا من مادة ذات نقطة انصهار منخفضة نسبيًا ، مثل النحاس أو الفضة أو سبيكة.

عندما يتجاوز التيار القيمة المقدرة للصمامات ، يسخن العنصر ويذوب ، مما يتسبب في فتح الصمامات وكسر الدائرة. RT18 Series AC و DC Din Rail Fuuse Holder

2.Fuse الجسم: يوفر جسم الصمامات الدعم المادي والعزل لعنصر الصمامات. وعادة ما تكون مصنوعة من السيراميك أو الزجاج أو المواد البلاستيكية. يحيط الجسم بعنصر الصمامات ويحميه من التأثيرات الخارجية ويوفر العزل الكهربائي.

3. نهاية كابس / محطات: قبعات نهاية أو محطات هي مكونات معدنية تعلق على كل نهاية من الجسم الصمامات. وهي توفر وصلات كهربائية لعنصر الصمامات ، مما يسمح بتوصيله داخل الدائرة الكهربائية.

يمكن تصميم أغطية النهاية بأشكال مختلفة ، مثل الشفرات أو البراغي أو المقاطع ، اعتمادًا على نوع وتطبيق fuse.RT18 Series AC و DC Din Rail Fuuse Holder

4. ملء المواد (اختياري): في بعض الصمامات ، قد يكون هناك مادة تعبئة داخل جسم الصمامات. قد تكون هذه المادة مادة شبيهة بالرمل أو غازًا ، مثل النيتروجين أو الأرجون.

تساعد مادة التعبئة على إطفاء القوس الذي يحدث عند فتح الصمامات ، مما يحسن أداء الفتيل وموثوقيته.

المؤشرات أو العلامات: غالبًا ما تحتوي الصمامات على علامات أو مؤشرات على أجسامها لتوفير معلومات حول تصنيفاتها ، مثل التصنيف الحالي ، وتصنيف الجهد ، والمواصفات الأخرى. تساعد هذه العلامات المستخدمين على تحديد الصمامات المناسبة لتطبيق معين.

من المهم ملاحظة أن تصميم ومكونات الصمامات يمكن أن تختلف اعتمادًا على النوع والحجم والتطبيق. على سبيل المثال ، قد يكون لصمامات الشفرة الشائعة الاستخدام في تطبيقات السيارات تكوينات مادية مختلفة مقارنة بصمامات الخرطوشة المستخدمة في الأنظمة الصناعية.

ومع ذلك ، يظل الغرض الأساسي من جميع الصمامات كما هو – لحماية الدوائر الكهربائية عن طريق مقاطعة تدفق التيار في ظل ظروف غير طبيعية.

تفاصيل مقدمة

يمكن تطبيق DIN Rail

Fuuse Holder في كل من منطقة AC و DC. وهي مناسبة لـ AC 50Hz / 60Hz ، جهد العزل المقنن حتى 800V ، حامل صمامات السكك الحديدية الدين يمكن أن يتحمل التيار الحراري التقليدي وتيار الدفع ماس كهربائى المتوقع إلى 100kA. حامل صمامات السكك الحديدية DIN يتوافق مع المعيار الوطني GB / T13539.2 ومعيار اللجنة الكهروتقنية الدولية IEC60269-2.

4 القطب الصمامات حامل RT18 سلسلة AC و DC الدين السكك الحديدية الصمامات هولدر المعلمات

بند المنتج RT18
التصنيف الحالي 32A، 63A، 125A
الفولطية المقننة 400V / 690V
كسر القدرة (كا) 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام AC-22B
المعيار IEC 60269-2 GB / T 13539.2
التطبيقات السلطة نظام التحكم

صناعة المعدات الكهربائية

سيناريوهات التطبيق من حامل الصمامات السكك الحديدية الدين؟

الدين السكك الحديدية جبل الصمام حامل يستخدم كمحول حماية تحويلة في نظام التحكم الكهربائي AC ثلاث مراحل.

كيف يعمل حامل الصمامات؟

RT18 سلسلة الدين السكك الحديدية جبل حامل فيوز هو مناسبة ل أس 50 هرتز، تصنيف العزل الجهد إلى 8kV، وافق التدفئة الحالية إلى 125A.

وهي تستخدم أساسا كجهاز حماية الدائرة في الخطوط الكهربائية. يتم تشكيل الأسلاك المتصلة بالمحطات الطرفية في كلا طرفي القاعدة من خلال توصيل fuse.RT18 Series AC و DC Din Rail Fuse Holder

يمكن للصمامات فصل الدائرة تلقائيًا وحماية الدائرة. تشغيل القاعدة لفصل الدائرة. لديها وظيفة عزل إمدادات الطاقة بعد التغذية متعددة المراحل.

المواد من حامل فتيل السكك الحديدية الدين؟

كيفية اختيار نموذج حامل الصمامات السكك الحديدية الدين؟

1) Voltage: نوع AC أو DC

2) البولنديين: 1 القطب ، 2 القطبين ، 3 أقطاب أو 1 + Npoles ، 2 + Npoles ، 3 + N أقطاب.

3) الحجم: 10 * 38،14 * 51، 22 * 58، 10 * 85،14 * 85

4) المؤشر: مع أو بدون مؤشر

5) الصمامات: مع أو بدون الصمامات

جدول الاختيار:

البند رقم. التصنيف الحالي ملاحظة البند رقم. التصنيف الحالي ملاحظة
نموذج: DN56110 32A 1 ف نموذج: DN56135 63A 1P مع مصباح المؤشر
DN56111 32A 1P + N خط نيوترال على اليمين نموذج: DN56137 63A 2P مع مصباح المؤشر
نموذج: DN56112 32A 2p نموذج: DN56138 63A 3p مع مصباح المؤشر
DN56113 32A 3p نموذج: DN56168 63A 3P + N خط نيوترال على اليسار
نموذج: DN56114 32A 3p + N خط نيوترال على اليمين نموذج: DN56120 125(أ) 1 ف
نموذج: DN56130 32A 1P مع مصباح المؤشر نموذج: DN56121 125(أ) 1P + N خط نيوترال على اليمين
نموذج: DN56132 32A 2P مع مصباح المؤشر DN56122 125(أ) 2p
نموذج: DN56133 32A 3p مع مصباح المؤشر نموذج: DN56123 125(أ) 3p
نموذج: DN56126 32A 3P + N خط نيوترال على اليسار DN56124 125(أ) 3p + N خط نيوترال على اليمين
نموذج: DN56115 63A 1 ف نموذج: DN56140 125(أ) 1P مع مصباح المؤشر
DN56116 63A 1P + N خط نيوترال على اليمين نموذج: DN56141 125(أ) 2P مع مصباح المؤشر
نموذج: DN56117 63A 2p نموذج: DN56143 125(أ) 3p مع مصباح المؤشر
نموذج: DN56118 63A 3p نموذج: DN56171 125(أ) 3P + N خط نيوترال على اليسار
نموذج: DN56119 63A 3p + N خط نيوترال على اليمين

كيفية اختيار رابط الصمامات الصحيح لحامل الصمامات السكك الحديدية الدين؟

1) Voltage: نوع AC أو DC

2) الحجم: 10 * 38،14 * 51، 22 * 58، 10 * 85،14 * 85

3) يجب اختبار الصمامات للمقاومة قبل التثبيت

لدينا أيضًا مخزون كبير ، في حالة وجود مطالب عاجلة.

هناك أكثر من 40 معدات اختبار في مختبر GRL ، مثل اختبار ارتفاع درجة الحرارة ، اختبار الحياة الميكانيكية ، آلة اختبار رش الملح ، مقعد معايرة التبديل ، اختبار صلابة روكويل وهلم جرا. تركيز GRL على إدارة مراقبة الجودة. نحن نقدم المنتجات المؤهلة للعملاء من جميع أنحاء العالم.

لدينا فريق مبيعات محترف وفريق ما بعد البيع على الإنترنت على مدار 24 ساعة ، والتي تستجيب بسرعة وتقدم المساعدة في أي وقت. RT18 Series AC و DC Din Rail Fuuse Holder

اتصل بنا للحصول على تفاصيل تسجيل الدخول الفريدة الخاصة بك!

[email protected]

انقر للعرض

grl المجموعةالصفحة الرئيسية & GT; >

انقر للعرض4 القطب فيوز حامل

المنتج & GT ؛ & GT ؛

انقر لمشاهدة

رابط الصمامات المنتج & GT ؛ & GT ؛

AC عازل التبديل

HGL تحميل كسر قطع التبديل

HGL تحميل كسر قطع التبديل المعلمات

بند المنتج HGL
التصنيف الحالي 63A-3150A
الفولطية المقننة AC690V / AC1000V
كسر القدرة (كا) AC-21B AC-22B AC-23B
المعيار IEC 60947-3
التطبيقات السلطة نظام التحكم

صناعة المعدات الكهربائية

اقرأ عن ما هو المعزل التبديلماذا؟

ما هو تحميل كسر التبديل؟

مفتاح كسر الحمل هو نوع من المعدات التي تعزل جزء انقطاع التيار الكهربائي عن الجزء المباشر وتخلق نقطة انقطاع واضحة لعزل المعدات المعيبة أو إجراء الصيانة.

الفرق بين مفتاح كسر الحمل وقواطع الدوائر الكهربائية؟

يشبه مفتاح قطع انقطاع الحمل HGL في الهيكل موصل الفصل (كلاهما يحتوي على نقاط انقطاع مرئية في حالة الانفصال) ، ولكن يمكن استخدامه لفتح وإغلاق الدوائر ، والتي بدورها تشبه قاطع الدائرة.

ومع ذلك ، يمكن لقاطع الدائرة التحكم في أي دائرة ، في حين أن مفتاح كسر aLoad يمكنه فقط تشغيل أو إيقاف تشغيل تيار الحمل ، أو إيقاف تشغيل تيار الحمل ، لذلك يتم استخدامه فقط لإيقاف تشغيل الدوائر وتشغيلها في ظل الظروف العادية ، وليس تيار خطأ ماس كهربائى. ومع ذلك ، فمن المطلوب أن هيكلها يمكن أن تمر تيار الخطأ من وقت ماس كهربائى دون ضرر.

نظرًا لأن جهاز إطفاء القوس والاتصال بمفتاح كسر الحمل مصممان لقطع وتوصيل تيار الحمل ، فيجب استخدام مفتاح كسر الحمل مع الصمامات في معظم الحالات ، وهذا الأخير مسؤول عن قطع تيار خطأ الدائرة القصيرة.

عادة ما يكون تردد الفتح والإغلاق وعمر التشغيل لمفاتيح فصل الحمل أعلى من قواطع الدوائر.

HGL load break disconnect switch

مميزات HGL Load Break Disconnect Switches

HGL load break disconnect switch

1، قدرة عالية Breaking
تم تصميم مفاتيح قطع انقطاع الحمل HGL للتعامل مع مستويات عالية من التيار الكهربائي ، مما يضمن الانفصال الآمن حتى في ظل ظروف الحمل الثقيل.

2، البناء القوي
تم بناء هذه المفاتيح بمواد متينة ، وتوفر أداءً طويل الأمد ويمكنها تحمل الظروف البيئية القاسية.

3، تصميم مدمج
إن التصميم المدمج والمريح لمفاتيح قطع انقطاع الحمل HGL يجعلها سهلة التركيب والصيانة ، حتى في البيئات المحدودة المساحة.

4، آليات السلامة
مجهزة بميزات السلامة المتقدمة ، بما في ذلك غرف إطفاء القوس ومؤشرات الكسر المرئية ، تعزز هذه المفاتيح السلامة التشغيلية.

فوائد استخدام HGL Load Break Disconnect Switches

1، تعزيز السلامة
من خلال توفير وسيلة موثوقة لفصل الدوائر الكهربائية ، تساعد مفاتيح قطع انقطاع الحمل HGL على منع الحوادث الكهربائية وتلف المعدات.

2، تحسين كفاءة الصيانة
تسمح هذه المفاتيح بالعزل السريع والآمن للمعدات الكهربائية ، مما يسهل الصيانة ويقلل من وقت التوقف.

3، براعة
مناسبة لمجموعة واسعة من التطبيقات ، بما في ذلك توزيع الطاقة والآلات الصناعية والمنشآت الكهربائية التجارية.

4، الامتثال للمعايير
تلبي مفاتيح قطع انقطاع الحمل HGL معايير السلامة والأداء الدولية ، مما يضمن الامتثال للمتطلبات التنظيمية.

HGL load break disconnect switch

كيفية اختيار نوعية جيدة تحميل كسر التبديل؟

HGL load break disconnect switch

دائما أفضل العلامات التجارية ستكون الأكثر شعبية. في رأيي أن هذا يرجع إلى استراتيجيتهم التسويقية وتاريخهم وسمعتهم وقبولهم في جميع أنحاء العالم أكثر من أي أسباب أخرى. هذا لا يعني أنهم أفضل أو أسوأ بأي شكل من الأشكال ، بل يعني فقط أنهم أكثر قبولاً في العالم على نطاق واسع.

إليك شيء يجب أن تضعه في اعتبارك عند اختيار الشركة المصنعة لمفتاح كسر الحمل:

  1. ما إذا كانت لوحة التلامس والمحطة مطلية بالنحاس بالفضة ، مع سطحين ملامسين منفصلين ، لضمان الأداء الكهربائي الجيد وموثوقية الإغلاق في مكانه؟
  2. ما إذا كانت آلية التشغيل تعتمد تخزين طاقة الربيع ، وآلية تسريع الإفراج الفوري ، والاتصال الفوري وكسر نقاط التوقف المزدوجة؟
  3. ما إذا كان هناك لوحة عزل القوس داخل قذيفة لفصل جهات الاتصال، وضمان أن القوس في كل مرحلة مستقلة إطفاء داخلي، وتحسين أداء السلامة من التبديل؟
  4. باستثناء جزء الأسلاك ، ما إذا كان المنتج يعتمد تصميمًا مغلقًا تمامًا ، مع نافذة لمراقبة حالة الاتصال مباشرة؟
  5. ما إذا كان يمكن تثبيت قفل خاص على مقبض التشغيل لقفل المقبض لمنع سوء التشغيل؟
فتيل

20 أمبير اسطوانة فيوز

20 أمبير اسطوانة الصمامات

اسطوانة الصمامات المعلمات

بند المنتج RT18-32 RT18-63 RT18-125
الحجم 10 * 38mm 14 * 51mm 22 * 58mm
التصنيف الحالي 2A-50A
الفولطية المقننة 500VAC / 690VAC
كسر القدرة (كا) 100KA (500VAC) / 50KA (690VAC)
المعيار IEC 60269-6 GB / T 13539.6
التطبيقات السلطة نظام التحكم,

صناعة المعدات الكهربائية

تابع القراءةما هو فيوز لينك> > >

ما هو فتيل الاسطوانة؟

فتيل الاسطوانة هو نوع سريع من أجهزة السلامة الكهربائية التي تستخدم لحماية الكابلات وخطوط الطاقة والمعدات الكهربائية ضد الأحمال الزائدة والدوائر القصيرة في الأنظمة الكهربائية.

إنه جهاز أمان تم اختراعه لحماية المعدات الكهربائية من التيار المفرط ، مثل الأنواع الأخرى من الصمامات الكهربائية الصغيرة.

تتمثل الوظيفة الرئيسية لصمامات الأسطوانة في حماية الأنظمة وحياة الإنسان.

تابع القراءةما هو وصلة الصمامات الضوئية> > >

البناء & أمبير؛ العمل من اسطوانة الصمامات

* تماما كما يوحي اسمها ، فإن شكل الصمامات الأسطوانية يبدو وكأنه أسطوانة. يتكون جسم فتيل الأسطوانة من السيراميك أو الخزف أو الزجاج.

هناك سلك نحاسي رفيع أو سلك فضي ، أو شريط سبيكة معدنية في منتصف الصمامات. كما أنه يحتوي على غطاء معدني في كل نهاية فتيل ، والتي تستخدم كجهات اتصال عند إدخالها (في سلسلة) في الدائرة الكهربائية.

عادة ، يتكون الغطاء المعدني من النحاس الأحمر المطلي بالنيكل أو النحاس الأحمر المطلي بالفضة والذي يتميز بموصلة عالية. 20 أمبير اسطوانة الصمامات

* اسطوانة الصمامات الجسم

يتم ملؤها مع المواد الحبيبية أو مسحوق المعروفة باسم حشو. هناك أنواع مختلفة من المواد المستخدمة كحشو مثل الرمل وكربونات الكالسيوم والكوارتز وما إلى ذلك.

* تم تصميم موصل الأسلاك الرقيقة للاندماج عند درجة حرارة محددة عندما تحمل الدائرة أكثر من التيار المقنن.

عندما يندمج السلك ، تنكسر الدائرة ولا توجد تدفقات حالية. يقوم المسحوق الموجود في خرطوشة الصمامات بتكثيف وتبريد البخار وإخماد القوس هناك عن طريق مقاطعة تيار التدفق.

* يتم تطبيق الصمامات الاسطوانية على نطاق واسع في العديد من أنواع مختلفة من المعدات الكهربائية والإلكترونية. فهي لا تحمي المعدات من الخطر فحسب ، بل تمنع أيضًا الحرائق الخطيرة الناجمة عن ارتفاع درجة حرارة الدائرة.

بمجرد أن يتم تسخين الصمامات الأسطوانية بشكل مفرط ويتم دمج السلك ، فإنه لم يعد يعمل. يجب تثبيت الصمامات الجديدة لاستعادة التيار من خلال الدائرة. يتم استبدال الصمامات الأسطوانية داخل حامل. وهذا ما يسمى حامل الصمامات خرطوشة، مفتاح الصمامات أو حامل الصمامات.

كيفية اختيار حجم التقييم المناسب من اسطوانة الصمامات؟

في حين أن اختيار الصمامات المناسبة وحجمها المقنن للأجهزة الكهربائية يعتمد على عوامل وبيئات مختلفة. لكن الصيغة الأساسية التالية توضح كيفية اختيار الحجم المناسب للصمامات؟

تصنيف الصمامات = (الطاقة / الفولتاج) × 1.25

على سبيل المثال ، يجب عليك العثور على الحجم المناسب للصمامات لمقبس دبوس 10A.

(1000W / 230V) × 1.25 = 5.4A

تطبيق اسطوانة الصمامات

* السيراميك اسطوانة الصمامات:

* مجلس الوزراء التحكم الصناعي.

* بف كومبينر مربع؛

:: حماية أجهزة القياس؛

:: حماية المحولات المعزولة؛

* حماية الموقوفين الطفرة.

* المحرك ، الخ

انقر لمشاهدة

مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة

Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

حامل الصمامات المنتج & GT ؛ & GT ؛

وصلة الصمامات الكهروضوئية,نظام الطاقة الكهروضوئية,PV Fuse

DC1000V السيراميك وصلة الصمامات

DC1000V السيراميك الصمامات لينك المعلمات

بند المنتج نموذج: DNPV1038
التصنيف الحالي 2A-30A
الفولطية المقننة نموذج: DC1000V
كسر القدرة (كا) 20kA
المعيار IEC 60269-6 GB / T 13539.6
التطبيقات النظام الشمسي

كم حجم مختلف من GRL DC1000V وصلة الصمامات السيراميك؟

في الوقت الحاضر هناك حجم 10MM * 38MM.

كيفية اختيار وصلة الصمامات السيراميك لحامل الصمامات؟

* الخطوة 1: تأكيد حجم حامل الصمامات أو مفتاح الصمامات.

* الخطوة 2: تأكيد الجهد وأمبير من حامل الصمامات أو مفتاح الصمامات.

* الخطوة 3: حدد فتيل الاسطوانة

وفقا للجهد والأمبير.

نموذج. تم تقييمهسالتيار

(ب)(أ)(ب)

 I2 T (A 2 S) السلطةسالخسارة
0.8 بوصة 1.0 في
&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

نموذج: DNPV1038

 2 ف-4 ١.٢ ٣-٣-٣ ٦,٦٠ ١ – ٣٦
3 ف-3 ٣-٩ – ٣ 11 0،75 ١-٤٢
4 خ ع (رأ) (10) 27 ٤.٩٤ ١.٥١
5 خ ع (رأ) 18 48 ٠.٩٨ ١.٨١
6 خ ع (رأ) 31 89 1 – 10 ١.٨٤
8 3-1 21 ١-٣١ ١.٨٦
(10) ٧-٢ 68 ١.٢١ ٢.٠٨
12 16 ١٦١ ١ – ٣٨ ٢.٦٢
15 24 ٥٢٥ 1 – 67 ٢.٩٥
20 38 392 ١-٩٢ ٣-١٢
25 71 ٥٠٨ ٢.١ ٣-٤٦
30 102 ٨١٢ ٢-٣-٣ ٣-٧٨

ما هي الشهادات وتقرير الاختبار الذي لديك لرابط الصمامات الخزفية؟

CE ، TUV ، ROHS وهلم جرا

إذا GRL DC1000V الدين نوع HRC الصمامات يمكن أن تتطابق مع حامل الصمامات ABB أو حامل الصمامات Eaton DC1000V؟

لا بأس ، إذا تم مطابقة الحجم. GRL DC1000V اسطوانة الصمامات يمكن أن تعمل مع ABB أو علامة تجارية أخرى من حامل الصمامات. تأكد من أن حامل الصمامات DC يتطابق مع وصلة الصمامات الخزفية DC وحامل الصمامات AC تتطابق مع وصلة الصمامات الخزفية AC.

كيفية التعرف على رابط الصمامات جيدة؟

(1) تحقق من أنبوب السيراميك: GRL حدد أنبوب السيراميك من الدرجة الأولى. تأكد من أنه في قوة ضغط عالية وقوة ميكانيكية جيدة. من السهل كسر السيراميك ذو الجودة الرديئة.

جهة الاتصال: هناك اتصالات كوبر وصلة الصمامات وصلات الصمامات النحاسية في السوق. GRL DC اسطوانة الصمامات مع T2 النحاس سكين الصمامات الاتصالات، فورج وبمجرد تشكيل.

النحاس T2 لديه انخفاض في الطاقة dissapation ويجعل التبديل مع ارتفاع درجة الحرارة أقل. العشاء الآخر قد يستخدم النحاس.

(2) بلايت: لوحة الألومنيوم يجعل الدوامة الحالية الصغيرة، وانخفاض ديسابيشن الطاقة التي هي أكثر خطا مع تراند من الحفاظ على الطاقة.

(3) السيليكا SAND: حدد GRL رمل السيليكا لأنه يتمتع بقدرة تقوس أعلى من الرمال الشائعة.

قاعدة الصمامات,قاعدة الصمامات مع شل

3 المرحلة فيوز الناقل

3 المرحلة الصمامات كارير المعلمات

بند المنتج DNF1 DNF2 قاعدة الصمامات
التصنيف الحالي 100A-630A
الفولطية المقننة 500VAC / 690VAC / 250VDC
كسر القدرة (كا) 120kA (500V)، 50KA (690V)
المعيار IEC 60269-1 IEC 60269-2 GB / T 13539.2
التطبيقات السلطة نظام التحكم,

صناعة المعدات الكهربائية

ما هو الناقل فيوز 3 المرحلة؟

3 المرحلة الصمامات كاريرسهو الوسيط الذي يمكن أن يحمل fuse.There الكثير من مربع الناقل الصمامات.

الناقلات تختلف من التوقعات، هيكل، التثبيت، اختبار القياسية، وظيفة، المواد، الجودة، العلامة التجارية وهلم جرا. مرور أدناه تغطي فقط المعلومات للناقل الصمامات في الجهد المنخفض.

المواد من الناقل الصمامات المرحلة 3؟

يتكون DNF1 من قاعدة ، اتصال ، غطاء ومكونات أخرى. يتكون 3 Phase Fuuse Carrier من PA66 ، مستوى V0 مثبطات اللهب. الاتصال مصنوع من النحاس T2 مع صفيحة القصدير. DNF2 في نفس الهيكل مع DNF1 ، ولكن المادة الأساسية مصنوعة من السيراميك. بالمناسبة ، يمكن لـ GRL أيضًا القيام بمنتجات مخصصة ، على سبيل المثال ، يمكن أن تكون المواد الأساسية أيضًا لوحة فولاذية لتحسين الأداء.

كيفية اختيار 3 المرحلة الناقل فيوز؟

3 المرحلة الصمامات كارير يختلف من الأداء والأحجام والصفات.

اتباع 5 خطوات يمكن أن تساعدك على اختيار مربع الناقل الصمامات الصحيح.

الخطوة 1. تأكد من أي نوع من الناقل الصمامات هو مطلوب. هناك العديد من الخيارات ، مثل الناقل الصمامات لصمامات سكين NH ، الناقل الصمامات للصمامات نوع إسفين ، الناقل الصمامات للصمامات نوع الترباس ، حامل الصمامات للصمامات الأسطوانية وهلم جرا.

الخطوة 2. ما أمبير والجهد هو الناقل الصمامات للتحمل. بشكل عام ، يجب أن يتطابق حجم ناقل الصمامات مع حجم الصمامات. الحد الأقصى الحالي لصمامات NH00 هو 160 أ ، الحد الأقصى لتيار الصمامات NH1 هو 250 A. الحد الأقصى الحالي لصمامات NH2 هو 400 A.Maximum تيار NH3 Fuse هو 630 A.

بالنسبة للصمامات الأسطوانية ، فإن الحد الأقصى لتيار الصمامات 10×38 هو 32 A. Maximum الحالي من الصمامات 14×51 هو 63 A. Maximum الحالي من الصمامات 22×58 هو 125 A. ثم نحن بحاجة إلى النظر في الجهد. يمكنك التحقق من الجهد مع المورد إذا كانوا يستطيعون تلبية.

الخطوة 3. تطابق حجم الصمامات وناقل الصمامات. حجم الناقل الصمامات هو نفسه عموما مع حجم الصمامات.

الخطوة 4. القطب لا. قد تحتاج إلى 1P أو 2P أو 3P أو مع N Pole.Just اذكر ذلك بوضوح.

الخطوة 5. إذا كان هناك أي متطلبات خاصة أخرى. مثل المواد ، متطلبات الأداء الخاصة الأخرى ، إلخ.

تقرير الاختبار وشهادات الناقل الصمامات 3 المرحلة

الشهادات الموثوقة هي أفضل دليل على جودة المنتج ، مثل UL و TUV و CE و SAA وما إلى ذلك. UL مطلوب بشكل عام لسوق الولايات المتحدة الأمريكية ، CE مطلوب بشكل عام للسوق الأوروبية. SAA هو لسوق أستراليا. تتوفر TUV و CE لقاعدة الصمامات من GRL.

لدينا أيضًا مخزون كبير ، في حالة وجود مطالب عاجلة.

هناك أكثر من 40 معدات اختبار في مختبر GRL ، مثل اختبار ارتفاع درجة الحرارة ، اختبار الحياة الميكانيكية ، آلة اختبار رش الملح ، مقعد معايرة التبديل ، اختبار صلابة روكويل وهلم جرا. تركيز GRL على إدارة مراقبة الجودة. نحن نقدم المنتجات المؤهلة للعملاء من جميع أنحاء العالم.

لدينا فريق مبيعات محترف وفريق ما بعد البيع على الإنترنت على مدار 24 ساعة ، والتي تستجيب بسرعة وتقدم المساعدة في أي وقت.

اتصل بنا للحصول على تفاصيل تسجيل الدخول الفريدة الخاصة بك!

[email protected]

فتيل,سلسلة وصلات الصمامات nt nh

Lv Hrc ربط الصمامات السيراميك

LV HRC السيراميك الصمامات لينك

رسومات المنتج

هذا هو الرسم البياني لحجم NH00 (2A-160A)

HRC Fuse Link المعلمات ، باستثناء حجم رابط الصمامات HRC ، لدينا أيضًا NH1 (40A-250A) ، NH2 (80A-400A) و NH3 رابط الصمامات الخزفية (315A-630A)

LV HRC السيراميك فيوز وصلة المعلمات

بند المنتج RT16 (NT / NH) انصهار لينك
التصنيف الحالي 2A-630A
الفولطية المقننة 500VAC / 690VAC / 250VDC
كسر القدرة (كا) 120kA (500V)، 50KA (690V)
المعيار GB / T13539.2 و IEC60269-2
التطبيقات نظام التحكم في الطاقة ، المعدات الكهربائية الصناعية

ما هو رابط HRC فيوز؟

HRC Fuse Link هو جهاز حماية كهربائي. عندما يتجاوز التيار التصنيف لعدة ميلي ثانية ، فإنه سوف يذوب المعدن في وصلة الصمامات لفصل الدائرة.Lv HRC السيراميك الصمامات لينك

كيف يعمل Lv HRC Ceramic Fuse Link؟

ترتبط LV HRC Fuse Link في سلسلة ، عندما يكون التيار مثقلًا أو قصير الدائرة ، فإن رابط الصمامات HRC سوف يذوب

بسبب التدفئة الخاصة به ، ثم كسر الدائرة. يتم تطبيقه على نطاق واسع في نظام التحكم في الطاقة ، والمعدات الكهربائية الصناعية كجهاز وقائي بسبب هيكله البسيط وسهولة الصيانة.

المواد من وصلة الصمامات السيراميك Lv HRC؟

يتكون رابط الصمامات HRC

بشكل رئيسي من لوحة الغطاء ، والمكونات ، والاتصال بالسكين ، وعنصر الصمامات ، والحشو ، والجسم السيراميك.

  • غطاء لوحة: GRLappies سبيكة الألومنيوم عالية القوة. النقش السطحي يجعل المنتج أكثر جمالا وتصميم المقوي يجعل المنتج أكثر صلابة وموثوقية.
  • المكونات: GRLappies مادة النايلون عالية القوة ، والتي هي أكثر مقاومة لدرجة الحرارة العالية
  • Knifecontact: التصميم المتكامل بدلاً من هيكل التثبيت للنحاس لديه أداء أقوى وارتفاع أقل في درجة الحرارة.
  • عنصر الصمامات: GRLapits شريط نحاسي عالي الأداء ، وتصميم تخطيط عنصر الصمامات أكثر معقولية وقدرة الكسر أقوى.
  • حشو: GRLappies رمل السيليكا في درجة نقاء عالية.
  • فيوز الجسم: GRLapits عالية التردد الخزف.

ما هي تطبيقات Lv HRC Ceramic Fuse Link؟

أيضا حماية الدائرة من الدوائر القصيرة في المفاتيح الكهربائية HV.

لسلامة النسخ الاحتياطي

لحماية الأجهزة الكهربائية مثل المحركات والمحولات والسيارات ، إلخ

تستخدم في الجزء الثابت من المحرك

كيفية اختيار رابط HRC فيوز الصحيح؟

1. حسب فئة الاستخدام

2. عند اختيار رابط الصمامات HRC ، يرجى الرجوع إلى حجم جسم الصمامات أولاً ، ثم حدد التيار.

3. أداء حماية الصمامات يجب أن تتطابق بشكل جيد مع أداء الزائد للكائن المحمي.

4. في نظام توزيع الطاقة ، فإن التيار المقنن لصمامات المستوى العلوي هو 2 ~ 3 مرات من وصلة الصمامات الفرعية.

5. للمحرك حماية الصمامات ، يرجى ملاحظة أن تأثير المحرك بدء الحالية. يستخدم رابط الصمامات HRC بشكل عام كحماية ماس كهربائى للمحرك فقط ، ويجب استخدام التتابع الحراري لحماية الحمل الزائد.

6. يجب ألا يكون التيار المقنن للصمامات أقل من التيار المقنن لعنصر الصمامات ؛ يجب أن تكون قدرة الكسر المقدرة أكبر من الحد الأقصى لتيار الدائرة القصيرة الذي قد يحدث في الدائرة.

ميزة Lv HRC Fuse Link التي تنتجها GRL؟

* يمسح تيارات الخطأ العالية والمنخفضة.

* لا تتدهور مع تقدم العمر.

* يوفر تمييزًا موثوقًا به.

* الصيانة ليست ضرورية

* أرخص من أجهزة مقاطعة الدوائر الأخرى مع نفس التصنيف.

* السماح بالأداء المتسق

*

عملية الصمامات سريعة دون ضجيج ودخان

*

سهلة التصميم وبسيطة جدا

*

قدرة كسر عالية

* عملية سهلة

*

سهلة التصميم وبسيطة جدا

*

سمة الوقت العكسي مناسبة لحماية الزائد

* اكتملت الشهادات. لدينا TUV ، CCC ، CE CB

لدينا أيضًا مخزون كبير ، في حالة وجود مطالب عاجلة.

هناك أكثر من 40 معدات اختبار في مختبر GRL ، مثل اختبار ارتفاع درجة الحرارة ، اختبار الحياة الميكانيكية ، آلة اختبار رش الملح ، مقعد معايرة التبديل ، اختبار صلابة روكويل وهلم جرا. تركيز GRL على إدارة مراقبة الجودة. نحن نقدم المنتجات المؤهلة للعملاء من جميع أنحاء العالم.

لدينا فريق مبيعات محترف وفريق ما بعد البيع على الإنترنت على مدار 24 ساعة ، والتي تستجيب بسرعة وتقدم المساعدة في أي وقت.

اتصل بنا للحصول على تفاصيل تسجيل الدخول الفريدة الخاصة بك!

[email protected]

انقر لمشاهدة

مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة

Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة

حامل الصمامات المنتج & GT ؛ & GT ؛

وصلة الصمامات الكهروضوئية,نظام الطاقة الكهروضوئية,PV Fuse

DC1500V وصلة الصمامات

DC 15 00 V مع لمات وصل ة الص م امات

الم نت ج الب ند D NP V 10 85
تص ني ف الحال ية 2 A -25 A
تص ني ف ال جه د DC 15 00 V
القد رة على ك سر (k A) 20 k A
معيار I EC 60 26 9 -6 GB / T 13 53 9. 6
الت طب يق ات الن ظام الش م سي

ما هو تع ريف الص م امات DC ؟

يتم ت طب يق رابط الص م امات الض و ئي ة الع اص مة بشكل ر ئ يسي في الن ظام الش م سي الك ه رو ض و ئي ، وت ستخدم لح ما ية الأ ل وا ح الش مس ية . DC 1000 V و DC 15 00 V .عند ف حص وت ح ليل م كون ات الخط أ ، لا يكون ل صل ة ص م امات ال جه د الع ادي أي تأ ثير على م كون ات العمل الأخرى .
الر سم الب ياني للح جم هو على الن ح و الت الي :

كيف ية اختيار الص م امات DC لح امل الص م امات ؟

* الخط وة 1: تأ ك يد حامل الص م امات حجم أو مفت اح الص م امات .

* الخط وة 2: تأ ك يد ال جه د والأ م بير من حامل الص م امات أو مفت اح الص م امات .

* الخط وة 3: حد د رابط الص م امات DC و فق ً ا لل جه د والأ م بير .

نم وذ ج .

تق ي يم الح الي

（A）

 I 2 T (A 2 S) الس ل طة الخ س ارة
0.8In 1.0In










D NP V 10 85

 2 4 8 1.0 2.0
3 6 11 1.1 2.1
4 8 14 1.2 2.2
5 11 22 1.4 2.4
6 15 30 1.5 2.6
8 9 35 1.8 3.0
10 10 98 2.2 3.5
12 12 120 2.5 3.8
15 14 170 3.0 4.8
20 34 400 3.5 6.2
25 65 550 4.0 7.2

ما هي الش ه ادات وت ق رير ال اخت بار الذي لديك لص م امات DC ؟

CE ، TU V ، Ro H s وه لم ج را

قاعدة الصمامات,قاعدة الصمامات مع شل

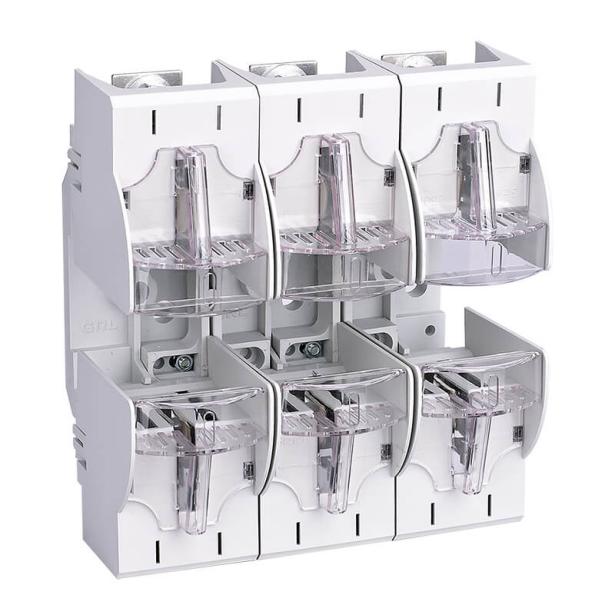

160 أمبير خرطوشة فيوز حامل

160 أمبير خرطوشة فيوز حامل المعلمات

بند المنتج DNF1 (00-3)، DNF2 (00-3)
التصنيف الحالي 160A-630A
Voltage تقييمه 500VAC / 690VAC / 400VDC
كسر القدرة (كا) 120kA (500VAC) / 50kA (690VAC) / 100KA (440VDC)
المعيار IEC 60269-1 ، IEC 60269-2 ، GB / T 13539.2
التطبيقات نظام التحكم في الطاقة ، المعدات الكهربائية الصناعية

ما هو حامل الصمامات خرطوشة؟

حامل الصمامات الخرطوشة هو ملحق لمعدات الصمامات. من الضروري دمج الصمامات التي لا يمكن وضعها مباشرة في المسار الموصل بسبب شكلها وحجمها.

تتمثل وظيفة حامل صندوق الصمامات في دمج الصمامات بأمان في الدوائر الكهربائية ، وضمان مسار تيار قوي (لا يزحف الجهد إلى المكونات الأخرى). وفي الوقت نفسه، فإنه يوفر طريقة لاستبدال الصمامات بمجرد إدارتها على الأحداث الجارية على النحو المنشود.

كيف يعمل حامل الصمامات الخرطوشة؟

حامل خرطوشة الصمامات (نوع من ملحق الصمامات) يقبل الطاقة الواردة. في الوقت نفسه ، فإنه يساعد الجهاز الذي يمر عبر الصمامات بأكبر قدر ممكن من الكفاءة.

عند القيام بذلك ، توجد إمكانية أن يتم تضمين الميزات المضافة في المنتج لتوفير وظائف إضافية مفيدة لشركة تصنيع المعدات الأصلية أو للمستخدم النهائي للتجميع.

يمكن تعريف بعض المكونات الشائعة لملحقات الصمامات على النحو التالي:

    • المحطات الطرفية هي المسؤولة عن كل من قبول التيار من الدائرة إلى ملحق الصمامات وتسليمه مرة أخرى إلى الدائرة.
    • جهات الاتصال هي المسؤولة عن التعامل مع الصمامات لتوصيل التيار من وإلى الصمامات ، وغالبًا ما يكون ذلك في شكل مقطع أو عيينة.
    • يمكن العثور على مكونات إضافية في حاملي الصمامات المختلفة ، لكنها تعتمد على نوع المنتج.

ما هي أنواع أصحاب الصمامات المتاحة للصمامات الخاصة بي؟

سواء مع غطاء وقائي أم لا ، يتم تقسيم حاملي صمامات GRL إلى ثلاث فئات وفقًا لعدد المراحل وطريقة تثبيت الصمامات.

هذه الخرطوشة حامل الصمامات أنواع

هي كما يلي:

س 1P / 2P / 3P
طريقة تثبيت الصمامات خرطوشة الصمامات هولدر / الصمامات مربع هولدر
اللجنة الفرعية لتعزيز وحماية حقوق الإنسان مع جهاز حماية اللمس

N القطب مع كسر القدرة دون جهاز حماية اللمس.

المعلمات الحالية الرئيسية للصمامات لدينا هي:

  • 160 أمبير خرطوشة فيوز حامل
  • 250 أمبير خرطوشة فيوز حامل
  • 400 أمبير خرطوشة فيوز حامل
  • 630 أمبير خرطوشة فيوز حامل

ما هي المعايير التي تحكم حامل الصمامات خرطوشة؟

UL و IEC هما المعياران الأساسيان اللذان يحكمان حاملي الصمامات. بالنسبة لحاملي الصمامات الإلكترونية ، تقدم UL فقط التعرف على UL. يمكن لهيئات إدارة الطرف الثالث ، مثل VDE أو Semko ، التصديق على حاملي الصمامات وفقًا لمعيار IEC.

اعتمادًا على ما إذا كان التجميع النهائي يسعى للحصول على شهادة طرف ثالث ، مثل UL أو VDE ، يمكن أن يساعد حامل صندوق الصمامات الذي تم تقييمه واعتماده لأي من هذه المعايير في دعم شهادة التجميع النهائي.

وبينما تقوم GRL بأعمال تجارية في جميع أنحاء العالم ، فإننا ملتزمون بتعزيز منتجاتنا لتلبية الولايات البيئية الحكومية العالمية المعمول بها الآن. تعهدت GRL بالقضاء على المواد الخطرة في منتجاتنا بغض النظر عن التطبيق أو السوق. لقد بدأنا مراجعة شاملة لمنتجات سلسلة NT لاستبدال المواد غير الخطرة في بنائها كلما كان ذلك ممكنًا.

معظم حاملي الصمامات خرطوشة GRL متوافقة مع RoHS. نحن نقدم أداة لحالة الامتثال بنفايات والشهادات. قد لا يتم إدراج بعض حاملي صناديق الصمامات القديمة على أنهم متوافقون مع RoHS داخل الأداة ، وعلى هذا النحو ، يمكنك الاتصال بنا للحصول على مزيد من المعلومات.

كيفية تثبيت خرطوشة فيوز حامل على سلك الطاقة؟

  • قطع التيار الكهربائي أولاً
  • ثم حدد حامل الصمامات المناسب وفقًا لجهد التيار الكهربائي
  • قم بتوصيل الخط بشكل صحيح بمحطة حامل صندوق الصمامات
  • ثم إصلاح حامل الصمامات في خط الطاقة
  • تأكد من إعادة توصيل الطاقة بعد التثبيت

إذا كان لديك أي أسئلة، من فضلكاتصل بفريق GRLعلى الفور وسوف نعود إليك في غضون 24 ساعة.

فيوز تبديل فاصل,dnh1

250 أمبير 3 المرحلة فاصل

ما هي وظيفة فصل الصمامات التبديل؟

Fuse Switch Disconnector هو جهاز يستخدم لصنع الدائرة ، وحمل التيار المقنن ، وكسر الدائرة. عندما يتجاوز التيار التيار المقنن أو التيار القصير الذي حدث ، فإن رابط الصمامات سينكسر على الفور ، وبهذه الطريقة يحمي مفتاح الصمامات مكونات العمل.

عادة ، الجهد المقنن لمفتاح الصمامات هو AC415V / 690V ،

ampere يصل إلى 630A.

ما هي أحجام فصل التبديل الصمامات؟

الصمامات التبديل فصل هناك نوع أفقي ونوع عمودي. لقد أطلقنا على مفتاح الصمامات الأفقية اسم Fuse-Switch-disconnector مباشرة.

هناك حجم 00 160A فيوز التبديل، حجم 1 250A فيوز التبديل، حجم 2 400A فيوز التبديل وحجم 3 630A فيوز التبديل.

250A 3 المرحلة الصمامات التبديل disconnector هي واحدة من حجم الأكثر شعبية تطبيقها على نطاق واسع في مختلف لوحات توزيع الجهد المنخفض ولوحات المكثفات.

250A المرحلة الصمامات التبديل فصل التبديل pramaters.

ترتيب No.Description

وصف الهيكل الصمامات المناسبة التركيب نوع لا. رقم الطلب
أعلى نظام المنتهية ولايته 1 ف-3 الشنق DNH1-250 / 31g نموذج: DN3131
أعلى نظام الصادرة ، 1 مجموعة 1no + 1NCacuxillary الاتصال 1 ف-3 الشنق DNH1-250 / 31g DN3141
أعلى الصادرة system2sets 1no + 1NCمساعد DNH1-250 / 31Gcontact 1 ف-3 الشنق DNH1-250 / 31g DN31151
النظام الصادر أسفل 1 ف-3 الشنق DNH1-250 / 31g DN31161
أسفل النظام الصادر ، 1 مجموعة 1no + 1NC.auxiliarv الاتصال 1 ف-3 الشنق DNH1-250 / 31g DN31171
أسفل النظام المنتهية ولايته ، 2sets 1no + 1NC ، الاتصال المساعد 1 ف-3 الشنق DNH1-250 / 31g DN31181

معلمة

دردشةWithFuse تقييمها voitage التشغيلية يو يو م ع: م خ م: نموذج: AC380 نموذج: AC660
تصنيف التشغيل الحالي لي (أ) 250 200
التيار الحراري التقليدي إيث (أ) 250 200
تصنيف التيار ماس كهربائى المشروط كا ١٠٠ 50
تصنيف العزل الجهد واجهة المستخدم م ع: م خ م: ٨٠٠
تصنيف دفعة تحمل voitage أويمب ك.ف 8
فئة الاستخدام Ac-23B
AC-22B
AC-21B
AC-20B
أوقات التحمل الكهربائية الأوقات 200

ما هو الفرق بين بسبار شنت نوع الصمامات التبديل و ثابت شنت نوع الصمامات التبديل؟

GRL أحدث تصميم DNH1 الصمامات التبديل ، كل حجم على حد سواء نوع شنت بسبار ونوع مثبتة ثابتة. خذ 250A فيوز التبديل على سبيل المثال. شنت بسبار نوع نموذج لا. هو DNH1-250 / 31g ، وثابتة نوع شنت نموذج رقم. هو DNH1-250 / 30g.

بالمقارنة مع التبديل نوع ثابت، بسبار نوع التبديل هناك لوحة التثبيت في التبديل الخلفي.وهو خاص للتثبيت، لا حاجة لحفر ثقوب التثبيت على بسبار، مجرد تعليق التبديل على بسبار وfastern هذا يكفي. عند تثبيت مفتاح النوع الثابت ، يجب علينا حفر ثقوب على شريط الحافلة مقدمًا ، ثم استخدام الترباس إصلاح المفتاح على بسبار.

تركيب مفتاح الصمامات من نوع Bubar هو أكثر ملاءمة.

انقر لمشاهدة Grl

DNH7-160 المنتج & GT ؛ & GT ؛

هل تقدمون حلول تبديل الصمامات لنظام بسبار 250A؟

GRL ليست فقط مفتاح الصمامات ومصنع وصلة الصمامات ، كما قدمنا العديد من حلول نظام تبديل الصمامات.
