PV مربع,صندوق التوزيع

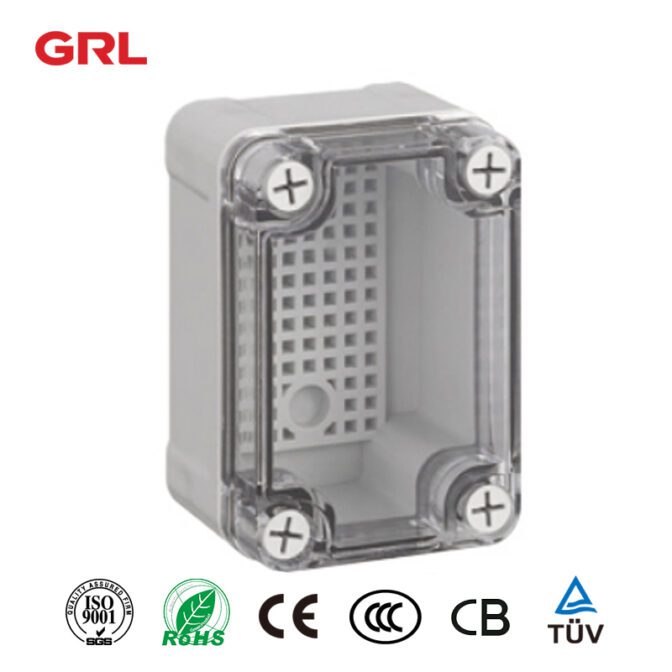

مربع تقاطع للماء سلسلة IP55 / IP65 PS ABS (اختيار مجاني) مربع PV

不支持的语种：de_to_ar

Waterproof Junction Box Series IP55/IP65

Overall dimension

Product
specification (mm)		 waterproofing
grade		 Hole diameter
(mm)		 Number of
connecting holes		 Packing quantity
(PCS)
50×50 IP55 25 4 500
80×50 IP55 25 4 200
80x80x50 IP55 27 4 200
85x85x50 IP55 27 7 200
100x100x70 IP65 27 7 100
150x110x70 IP65 27 10 60
150x150x70 IP65 27 7 60
200x100x70 IP65 27 8 50
200x155x80 IP65 36 10 30
200x200x80 IP65 36 12 30
255x200x80 IP65 36 12 30
255x200x120 IP65 36 12 30
300x250x120 IP65 36 12 20
400x350x120 IP65 36 16 5

Waterproof Junction Box Series

Product overview

Click to view grl group company information>>

Click to view grl PV box product>>

Click to view grl fuse product>>

[/vc_row]

PV مربع,صندوق التوزيع

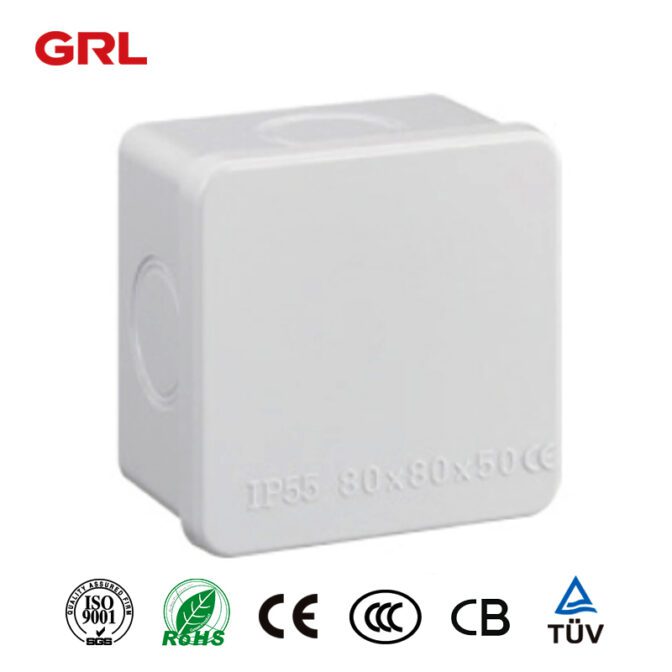

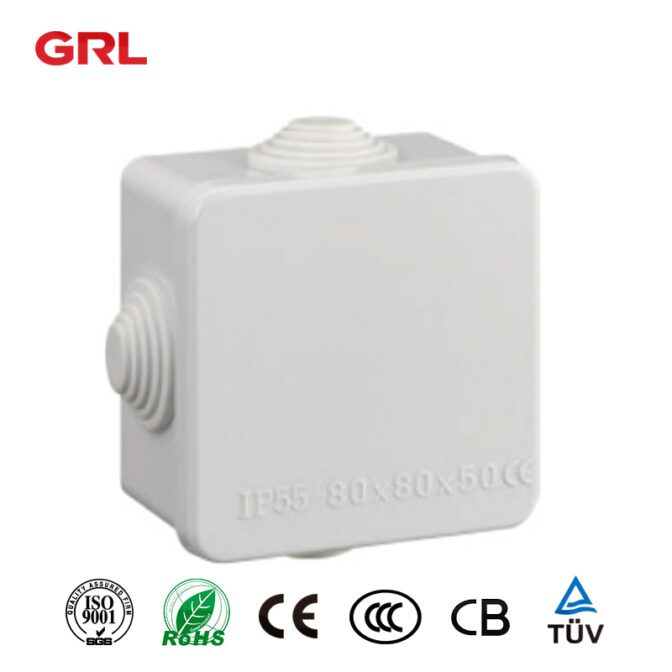

سلسلة مربع التقاطع للماء (مع قابس المطاط) مربع مضاد للماء IP55 / IP65

سلسلة مربع التقاطع للماء (مع قابس المطاط)

البعد الشامل

المنتجات
مواصفات (مم)		 ماء
درجة		 قطر الثقب
(مم)		 Number of
ربط الثقوب		 كمية التعبئة
(PCS)
50×50 IP55 25 4 500
80×50 IP55 25 4 200
80x80x50 IP55 27 4 200
85x85x50 IP55 27 7 200
100x100x70 IP65 27 7 100
150x110x70 IP65 27 10 60
150x150x70 IP65 27 7 60
200x100x70 IP65 27 8 50
200x155x80 IP65 36 10 30
200x200x80 IP65 36 12 30
255x200x80 IP65 36 12 30
255x200x120 IP65 36 12 30
300x250x120 IP65 36 12 20
400x350x120 IP65 36 16 5

Waterproof Junction Box

Product overview

انقر على العرض مجموعة grl معلومات الشركة>>

انقر لرؤية grl صندوق PV المنتج>>

انقر على العرض الصمامات grl المنتج>>

PV مربع,صندوق التوزيع

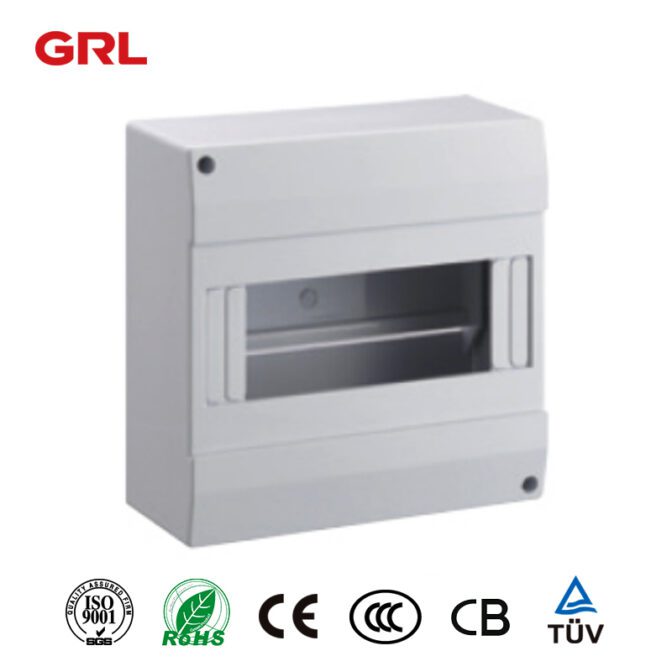

HAG II سلسلة توزيع مربع IP30 63A مربع الكهربائية التجميع

HAG II سلسلة توزيع مربع IP30 63A مربع الكهربائية التجميع

نظرة عامة على المنتج

HAIGE مفتوحة التجميع مربع الكهربائية مظهر جميل ، صغير الحجم ، وسهلة التركيب.تستخدم على نطاق واسع في تركيب نظام توزيع الطاقة البناء ، تركيب معدات بناء المنازل ، إلخ. الحد الأقصى للتيار المصنف هو 63A.

البعد الشامل

النموذج البعد الشامل
L ثالثا H
HAGI-1P 131 33 61
HAG I-2P 130 50 62
HAG II-4P 131 86 62
HAG I1-6P 130 122 61
HAGII-8P 158 158 65

HAG II series

Product overview

انقر على العرض مجموعة grl معلومات الشركة>>

انقر لرؤية grl صندوق PV المنتج>>

انقر على العرض الصمامات grl المنتج>>

سلك الصمامات

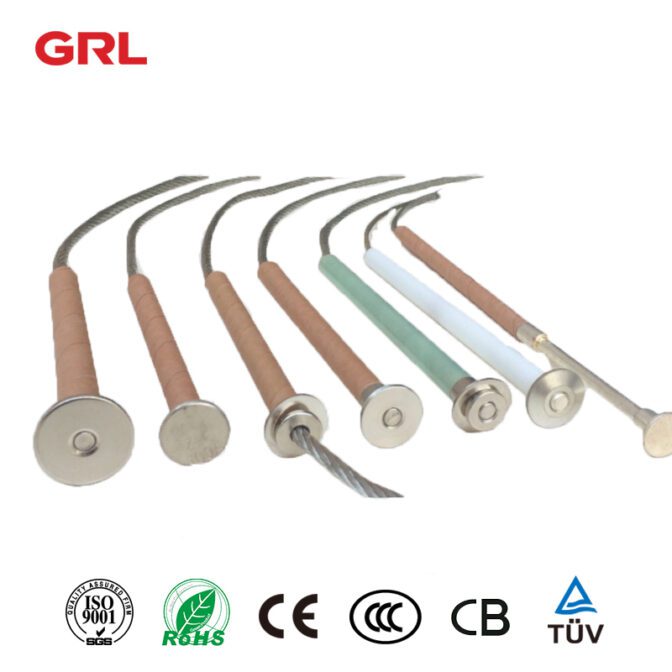

Dropout Cutout Fuse Wire (FUSE LINK) “KB ، KU ، KS” نوع فيوز الجهد العالي

ما هو مبدأ العمل من Dropout انقطاع فتيل الأسلاك؟

مبدأ العمل أالانقطاع عن الدراسةانقطاع الصماماتسلكيعتمد على الحماية الحالية وكسر الدائرة جسديًا. إنه جهاز حماية مشترك في أنظمة الطاقة ، يستخدم بشكل رئيسي لحماية خطوط النقل والمحولات.

كيف يعمل:

تتمثل الوظيفة الرئيسية لـ Dropout Cutout Fuse Wire في مراقبة التيار في الدائرة. عندما يتجاوز التيار مستوى التشغيل العادي (كما هو الحال في حالات ماس كهربائى أو الزائد) ، فإن عنصر الصمامات في الداخل سوف يذوب بسرعة ، مما يؤدي إلى كسر الدائرة.

عندما ينفجر الصمام ، هناك آلية نابض أو جاذبية داخل حامل الصمامات (وتسمى أيضًاقطع الجسم) سوف تجبر الصمامات المنفوخة على الانخفاض أو الخروج. هذاآلية “الانقطاع عن الدراسة”يخدم غرضين رئيسيين:

  1. إشارة بصريةالصمامات التي تم إسقاطها تجعل من السهل على موظفي الصيانة رؤية أنها في مهب ، دون الحاجة إلى أي معدات اختبار معقدة.
  2. الانفصال الجسدييضمن التسرب أن الدائرة مكسورة جسديًا ، مما يمنع أي تيار آخر من المرور عبر المعدات التي يحتمل أن تالفة ، مما يضيف طبقة إضافية من الحماية.

عادة ما يكون عنصر الصمامات نفسه مصنوعًا من معدن أو سبيكة خاصة تذوب عندما يصبح التيار مرتفعًا جدًا. بمجرد ذوبانها ، يتم كسر الدائرة على الفور ، مما يوقف تدفق الكهرباء ويحمي أي معدات في المصب.

تضمن هذه الآلية البسيطة والفعالة أن تظل أنظمة الطاقة آمنة أثناء التحميل الزائد أو الأعطال.

نوع “KB ، KU ، KS” من سلك الصمامات (وصلة الصمامات)

– “KB ، KU ، KS” نوع الصمامات تنتمي إلى “K” و “T” “H” نوع الصمامات ، لديها نوع عام ، نوع عالمي ونوع المسمار المتاحة accarding لمعيار IEC-282. هم suitabe ل Dropoff الصمامات قطع مع الفولطية 11-36kv.

fuse wire

التصنيف الحالي (A) Simension (مم) الكمية / كارتون
(أ) باء جيم (د) واو
1 (إلى) 25 12،5-0،2 19.0-0.0.0.0 الملاحظة 1 2 ف-4 8 500
30 (إلى) 40 3 ف-3 8
50 (إلى) 75 19.0-0.0.0.0 لا ينطبق 4 خ ع (رأ) (10) 250
100 (إلى) 120 5 خ ع (رأ) (10) 250
140 (إلى) 200 7 – 12 250

KS type

كيفية اختيار Dropout Cutout Fuuse Wire؟

عند اختيار أتسرب انقطاع فتيل وايرهناك العديد من العوامل المهمة التي يجب مراعاتها لضمان تلبيتها للاحتياجات المحددة لنظامك الكهربائي وتوفير حماية موثوقة. فيما يلي بعض المعايير والمبادئ التوجيهية الرئيسية:

1. تصنيف الجهد:

يجب أن يتطابق الجهد المقنن للصمامات مع جهد التشغيل لنظام الطاقة الخاص بك. عادة ما تستخدم أسلاك الصمامات المتسربة في أنظمة توزيع الجهد المتوسط (مثل 10kV أو 24kV أو 35kV). يجب عليك التأكد من أن الجهد المقنن للصمامات ليس أقل من جهد النظام.

إذا كان الجهد المقنن منخفضًا جدًا ، فقد يؤدي ذلك إلى عدم القدرة على إطفاء الأقواس الكهربائية بشكل صحيح ، مما يزيد من خطر الحوادث.

2. التقييم الحالي:

يجب أن يكون التصنيف الحالي للصمامات أعلى قليلاً من تيار التشغيل العادي للمعدات ، ولكن ليس مرتفعًا جدًا ، لضمان الحماية الفعالة أثناء ظروف الحمل الزائد أو ماس كهربائى.

إذا كان التصنيف الحالي مرتفعًا جدًا ، فسوف يؤخر الصمامات من النفخ ، مما قد يؤدي إلى تلف المعدات. من ناحية أخرى ، إذا كان منخفضًا جدًا ، فقد ينفجر الصمام دون داعٍ وبشكل متكرر جدًا.

3. قصيرة الدائرة الحالية التصنيف:

خلال دائرة كهربائية قصيرة ، يمكن أن يواجه النظام الكهربائي طفرة كبيرة جدًا في التيار. لذلك ، يجب أن يكون الفتيل قادرًا على تحمل هذا التيار العالي وقطعه. يجب عليك التحقق من الحد الأقصى لتيار الدائرة القصيرة والتأكد من أن عنصر الصمامات يمكن أن يذوب بأمان وبسرعة لمقاطعة الدائرة.

يجب أن تكون قدرة الكسر المقدرة للصمامات كافية للتعامل مع الحد الأقصى لتيار الخطأ في نظامك.

4. شهادة العلامة التجارية والجودة (توصية GRL Brand):

س-GRLتتمتع العلامة التجارية Dropout Cutout Fuse Wire بسمعة قوية في مجال حماية معدات الطاقة. يجلب GRL خبرة واسعة في مجال البحث والتطوير وتكنولوجيا التصنيع المتقدمة ، مما ينتج صمامات عالية الجودة تلبي احتياجات التطبيقات المختلفة.

شهادة دوليةحصلت منتجات GRL على شهادات دولية متعددة ، بما في ذلك شهادة معايير IEC وشهادة إدارة الجودة ISO 9001. هذه الشهادات تضمن سلامة وموثوقية المنتجات. يتم اختبارها بدقة للأداء الكهربائي لضمان التشغيل المستقر حتى في البيئات القاسية.

تطبيقات واسعةتستخدم أسلاك الصمامات GRL Dropout Cutout على نطاق واسع في شبكات التوزيع والمحطات الفرعية وحماية المعدات الصناعية. وهي مناسبة بشكل خاص لتوفير الحماية الزائدة والقصيرة في أنظمة الطاقة عالية الجهد. بفضل قدرتها العالية على الكسر وقوتها الميكانيكية الممتازة ، يمكن أن تؤدي صمامات GRL أداءً موثوقًا به حتى في ظل الظروف القاسية.

مراقبة الجودةتفرض GRL رقابة صارمة على الجودة أثناء عملية الإنتاج ، مما يضمن أن كل دفعة من المنتجات تلبي أعلى معايير الأداء والسلامة. إن عزلها الكهربائي المتميز ومقاومتها للصدمات تجعلها خيارًا مثاليًا للبيئات الصعبة.

اختيار أGRLتضمن العلامة التجارية Dropout Cutout Fuse Wire جودة المنتج ومتانته ، مما يوفر عمر خدمة طويل مع انخفاض تكاليف الصيانة. هذا يجعلها حلًا موثوقًا به لحماية نظامك الكهربائي.

المواصفات الفنية لـ High Voltage Fuse Link

التصنيف الحالي

ذوبان سبيد النطاق الحالي (A)
ك 1 – 200
(ت) 1 – 200
(ح) 1 – 200

high voltage

خصائص الصمامات عالية Voltage

  • الوقت الدقيق – الخصائص الحالية

يعتمد عنصر الصمامات على المواد التي تم اختبارها بدقة ، أو الفضة عالية النقاء ، أو eutectic الفضة النحاسية أو eutectic النيكل والكروم ، استنادًا إلى تيار تصنيف مختلف. يتم مقذوف سلك عنصر الصمامات بواسطة قالب عالي الدقة. يتم فحص المقطع العرضي بواسطة ميكرومتر الليزر لضمان الدقة ، في حين أن التجميع الدقيق لا يضمن أي صدع أو انكماش أو تطور يؤثر على دقة الوقت الحالي.

  • لا يمكن تلفها بسهولة

Swaged متصلة نهاية وسلك سلالة عالية القوة تجعل وصلة الصمامات لا تتأثر بالشيخوخة أو الاهتزاز أو الدافع الحالي العالي الذي قد يسخن عنصر الصمامات تقريبًا إلى نقطة القطع. عندما يعمل وصلة الصمامات في المرحلة الأولى أو المرحلة الثانية في دائرة ثلاثية المراحل ، يجب استبدال وصلة الصمامات المذابة فقط ، ولا حاجة إلى استبدال جميع وصلات الصمامات في الدائرة.

  • خطأ جيد القدرة على مقاطعة

يمكن أن يقطع بشكل موثوق الخطأ الداخلي في الجانب الأول والجانب الثانوي من المحولات ، وخطأ الدائرة القصيرة من البطانة في الجانب الثانوي من جلبة المحولات ، وخطأ الدائرة القصيرة بين جلبة المحولات في الجانب الثانوي للمحول ومفتاح الهواء ، وذلك لحماية المحولات بفعالية.

ما هو سلك الصمامات عالية الجهد؟

س

سلك الصمامات عالي الجهد هو عنصر أساسي يستخدم في الأنظمة الكهربائية التي تعمل في الفولتية العالية. وهي مصممة لحماية الدوائر الكهربائية والمعدات عن طريق مقاطعة تدفق التيار المفرط بأمان. فيما يلي خصائصه الرئيسية:

تكوين المواد:عادة ما تكون أسلاك الصمامات عالية الجهد مصنوعة من مواد مثل الفضة أو النحاس أو السبائك التي لها نقطة انصهار منخفضة. هذا يضمن أنها تذوب بسرعة تحت التيار المفرط ، وكسر الدائرة.

قدرة الانقطاع الحالية:تم تصميم هذه الأسلاك للتعامل مع وتعطيل التدفقات الحالية العالية التي يمكن أن تحدث في تطبيقات الجهد العالي. إنهم بحاجة إلى الاستجابة بسرعة للتيارات الزائدة لمنع تلف النظام.

تصنيف الجهد:كما يوحي الاسم ، يتم تصنيف أسلاك الصمامات عالية الجهد لتطبيقات الجهد العالي ، وغالبًا ما تكون في نطاق آلاف الفولت. هذا التصنيف أمر بالغ الأهمية لأنه يجب أن يطابق أو يتجاوز جهد تشغيل النظام للتشغيل الآمن.

المعايرة:يتم معايرة السلك بحيث يذوب على مستوى تيار معين ، والذي يتم تحديده بناءً على متطلبات النظام الكهربائي الذي يحميه.

مجالات التطبيق:تستخدم أسلاك الصمامات عالية الجهد في تطبيقات مختلفة مثل أنظمة توزيع الطاقة والمعدات الكهربائية الصناعية ، وفي بعض الحالات ، في الأجهزة الكهربائية عالية الطاقة.

الامتثال للسلامة:يجب أن تتوافق هذه الأسلاك مع معايير السلامة واللوائح الخاصة بالمكونات الكهربائية لضمان عملها بشكل موثوق وآمن في ظل ظروف الجهد العالي.

يعد تصميم واختيار سلك الصمامات عالي الجهد أمرًا بالغ الأهمية لسلامة وكفاءة الأنظمة الكهربائية التي يتم استخدامها فيها. وهي جزء أساسي من التدابير الوقائية ضد الأعطال الكهربائية والحمولات الزائدة في بيئات الجهد العالي.

  1. مبادئ التصميم والاعتبارات المادية

خصائص المواد المثلى: تم تصميم أسلاك الصمامات عالية الجهد خصيصًا باستخدام مواد ذات خصائص مثل الموصلية العالية ونقطة الانصهار المنخفضة والاستجابة الحرارية السريعة. وهذا يضمن رد فعل فوري على حالات التيار الزائد.

خصائص الأبعاد: يتم حساب سمك وطول السلك بدقة لضمان أنه سوف يذوب على المستوى الحالي الصحيح. هذا أمر بالغ الأهمية للحفاظ على سلامة وسلامة النظام الكهربائي.

أنواع الصمامات عالية الفولتاج

صمامات الطرد: تستخدم هذه الصمامات عادة في المحولات الخارجية وخطوط التوزيع. لديهم تصميم خاص يطفئ القوس عندما ينفجر الصمام ، مما يمنع الضرر.

الصمامات التي تحد من التيار: تم تصميم هذه الصمامات للحد من كمية تيار الخطأ. فهي أسرع في التشغيل ويمكن أن تقلل من إجمالي كمية الطاقة التي تسمح لها بالمرور إلى الخطأ.

  1. آلية التشغيل

الذوبان وإخماد القوس: عندما يحدث تيار زائد ، يسخن سلك الصمامات ويذوب. هذا يخلق قوسًا بين النهايات الذائبة للسلك. تم تصميم الصمامات عالية الجهد بمواد وآليات لإخماد هذا القوس بسرعة.

  1. التطبيق والتنفيذ

في أنظمة الطاقة: هذه الصمامات حاسمة في المحطات الفرعية ومحولات الطاقة والمفاتيح الكهربائية عالية الجهد. أنها تحمي من الأحمال الزائدة والدوائر القصيرة.

في الإعدادات الصناعية: غالبًا ما تستخدم الصناعات التي تعمل بالآلات عالية الطاقة هذه الصمامات لحماية معداتها وعمالها.

  1. معايير ولوائح السلامة

الامتثال للمعايير الدولية: يجب أن تتوافق الصمامات عالية الجهد مع المعايير الدولية مثل IEC (اللجنة الكهروتقنية الدولية) أو ANSI (المعهد الوطني الأمريكي للمعايير).

الاختبار وإصدار الشهادات: تعتبر الاختبارات والشهادات المنتظمة ضرورية لضمان أداء هذه الصمامات بشكل موثوق في ظل ظروف الجهد العالي.

  1. المزايا التكنولوجية

الصمامات الذكية: مع ظهور تكنولوجيا الشبكة الذكية ، هناك اتجاه متزايد نحو دمج الميزات الذكية في الصمامات ، مما يسمح بالمراقبة والتحكم عن بعد.

ابتكارات علوم المواد: قد يؤدي البحث في علوم المواد إلى تطوير أسلاك الصمامات ذات خصائص أداء أفضل ، مثل ارتفاع درجات حرارة الذوبان وزيادة المتانة.

  1. التحديات والاعتبارات

العوامل البيئية: يجب تصميم الصمامات عالية الجهد لتحمل العوامل البيئية مثل درجات الحرارة القصوى والرطوبة والتلوث.

الصيانة والتفتيش: التفتيش والصيانة المنتظمة أمر بالغ الأهمية لضمان طول العمر والأداء السليم لهذه الصمامات.

  1. الآفاق المستقبلية

أنظمة الطاقة المتجددة: مع صعود الطاقة المتجددة ، تزداد أهمية الصمامات عالية الجهد في حماية المعدات مثل توربينات الرياح والألواح الشمسية.

التصغير والكفاءة: هناك أبحاث مستمرة لجعل هذه الصمامات أكثر كفاءة ودمجًا ، ومناسبة للأنظمة الكهربائية الحديثة المقيدة بالفضاء.

في الختام ، تلعب أسلاك الصمامات عالية الجهد دورًا حيويًا في سلامة وكفاءة الأنظمة الكهربائية التي تعمل عند الجهد العالي.تصميمها وتكوين المواد وتطبيقها أمر بالغ الأهمية لحماية الشبكات الكهربائية المعقدة وعالية الطاقة.مع تقدم التكنولوجيا ، من المرجح أن تشهد هذه المكونات ابتكارات من شأنها تعزيز أدائها ووظائفها.

انقر على العرض مجموعة grl معلومات الشركة>>

انقر لرؤية grl إسقاط الصمامات المنتج>>

انقر على العرض قاعدة الصمامات المنتج>>

انقر على العرض حامل الصمامات المنتج>>

مكثف حماية الصمامات

GRL عالية الجهد الصمامات مكثف حماية الصمامات XRNC، BRW، BR2W سلسلة

مكثف حماية الصمامات XRNC ، BRW ، BR2W سلسلة عالية الجهد الصمامات

□ يتم استخدام الصمامات الخاصة لمكثف الجهد العالي: XRNC ، BR1 ، BR2 ، BRW ، BRN ، BRW2 ، BRN ، RNYI ، RNG و RW نوع الصمامات كحماية خطأ داخلية لمكثف فردي من مزيج مكثف اتصال نجم في 10 كيلو فولت ونظام طاقة أقل.

يمكن للمنتج فصل مكثف الخطأ بشكل موثوق وسريع لتجنب حادث الانفجار نتيجة انهيار المكون داخل المكثف لضمان أن تعمل شبكة الطاقة بشكل مستمر وأمان.

Capacitor Protection Fuses

BRN ، BRW-10 ، BR1-10 ، BR2W-10 ، BR8W-10 ، BRW3-10fuse ربط strucure الخارجية وأبعاد التركيب (مم)

Capacitor terminals

تحويل السلطة مكثف حماية واحدة عالية الجهد الصمامات التثبيت الرسم البياني ورقة البيانات

rated voltage of fuses

انقر على العرض مجموعة grl معلومات الشركة>>

انقر لرؤية grl وصلة الصمامات المنتج>>

انقر على العرض قاعدة الصمامات المنتج>>

انقر على العرض حامل الصمامات المنتج>>

الحد الحالي من الصمامات الاحتياطية

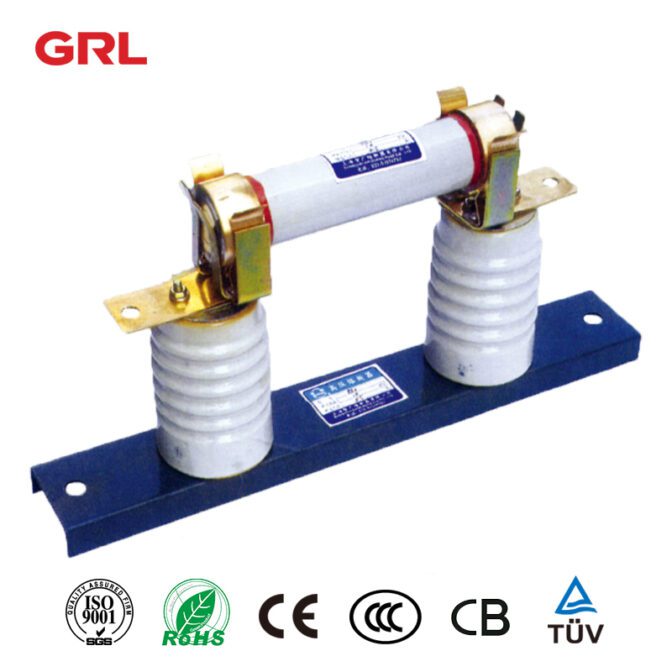

GRL داخلي عالية الجهد الحد الحالي الصمامات RN2 نوع أداء الصمامات

RN2 نوع داخلي عالية الجهد الحد-الي الصمامات

□ يستخدم المنتج في الحمل الزائد أو الدارة القصيرة للحماية لمحول الأداة.في وقت الانتظار عن طريق كبح جماح طريقة الحالية الدائرة للحصول على الحد الأدنى من المضي قدما على الفورية لتشغيل وكسر، يجب أن يكون في نطاق 0.6-1.8A لدمج التيار الكهربائي في دقيقة واحدة.

البيانات الفنية

نوع المنتج RN 2-3،6،10 RN2-15,20 RN2-35
تصنيف الجهد كيلو فولت 3 6 10 15 20 35
Fuse current A 0.5 0.5 0.5
قدرة أكبر كسر من ثلاث مراحل MVA 50 1000 1000 1000
ماكس كسر القيمة الفعلية KA KA 100 85 50 40 30 17
الجهد الزائد متعدد لا تتجاوز لا تتجاوز الجهد 2.5 مرات من التصنيف
مقاومة أنبوب الصمامات(Q) 93±7 200 ± 10 315±14
الوزن كجم 5.6 12.2 15.6
وزن الصمامات Kq 0.9 1.6 2.5

indoor high voltage limit-current fuse

الأبعاد التثبيت

type external dimensions

انقر على العرض مجموعة grl معلومات الشركة>>

انقر لرؤية grl وصلة الصمامات المنتج>>

انقر على العرض قاعدة الصمامات المنتج>>

انقر على العرض حامل الصمامات المنتج>>

الحد الحالي من الصمامات الاحتياطية

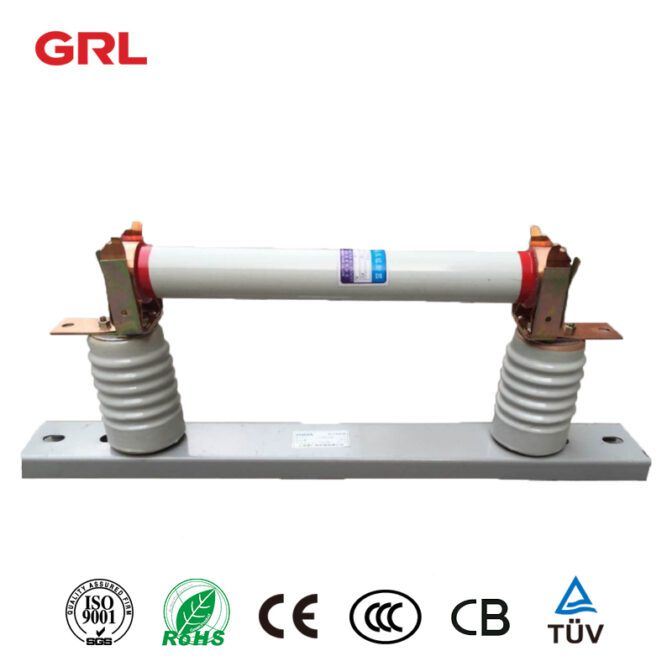

GRL داخلي عالية الجهد الحد الحالي الصمامات RN1 / RN3 نوع أداء الاندماج

RN1 / RN3 نوع داخلي الجهد العالي الحد – الصمامات الحالية

– يتم استخدام المنتج في حماية الزائد أو ماس كهربائى لمحول elctric. الحد الحالي يعني أن الصمامات ستقطع الدائرة قبل أن يصل تيار الدائرة القصيرة إلى قيمة الذروة.

خصائص الصمامات

التيار الذي يمر بالصمامات عندما يكون 1.3 مرة من تياره الكهربائي المحدد ، لا يندمج لمدة ساعة ؛ عندما يكون التيار من خلال الصمامات هو مرتين من تياره الكهربائي المحدد ، يندمج في ساعة ؛ الرجوع إلى منحنى ميزة الصمامات في الرسم البياني 1 عند تحديد الصمامات.

RN1 / RN3 نوع “أمبير الثانية” منحنى مميز

high voltage limit-current fuse

تقنية البيانات

3 ف-3 6 خ ع (رأ) (10) 35
التصنيف الحالي (A) 20 ١٠٠ 200 300 ٤٠٠ 20 75 ١٠٠ 200 300 20 50 75 ١٠٠ 200 ٥-٥ (10) 20 30 40
ماكس كسر كيرنت كف فاكو فعالة 40 20 12 ٣-٥-٥
مينينوم كسر الحالي السريع مع مولتيب التيار الكهربائي المحدد لا -ulate ١-٣-٣ لا -ulate ١-٣-٣ لا -ulate ١-٣-٣ لا -ulate ١-٣-٣
الحد الأقصى لقدرة كسر ثلاث مراحل (MVA) 200
الوزن 8 ٨-٨-٩ ١٠-٨ ١٥-٧ ١٥-٧ ٨-٥-٥ ٩-٦ – ٩-٦ ١٣-٦ ١٣-٦ 17 (10) ٥١-٥١ ١٤-٥ – ١٤ 21 21 (10) 20 27 27 27

high voltage limit-current fuse 2

هيكل وصلة الصمامات

– أنبوب الصمامات هو الجزء الرئيسي من الصمامات ، وهي مصنوعة عن طريق تثبيت سلك الصمامات في أنبوب الخزف ، وملء رمل الكوارتز في أنبوب البورسلين وختم الأنابيب.

بالنسبة لأنابيب الصمامات ذات التيار المقنن أقل من 7.5A و 35V ، يتم لف سلك الصمامات الخاص بها على نواة الخزف الخاصة ، مع الإشارة إلى الرسم البياني 2.a لأنبوب الصمامات مع التيار المقنن فوق 7.5A ، يتم تعليق سلك الصمامات الخاص به في أنبوب الخزف ، بالرجوع إلى الرسم البياني.

تركيب Dimensios

long hole


نوع المنتج
رقم رمز المنتج
رقم الرسم البياني
الفولطية المقننة (KV)
الصمامات الحالية A		 الأبعاد الرئيسية
(أ) (أ) (ل) H1 (ح) باء
RN1-6/2 RN3 دردشة3 6 خ ع (رأ) 2 ف-4 ٣٠٣ 500 550 125 ٣٥٢ 108
RN1-6/3 RN3 3 ف-3
RN1-6/5 RN3 5 خ ع (رأ)
RN1-6 / 7.5 RN3 ٥-٥
RN1-6/10 RN3 (10)
RN1-6/15 RN3 15
RN1-6/20 RN3 20
RN1-10/2 RN3 (10) 2 ف-4 ٤١٠ 600 650
RN1-10/3 RN3 3 ف-3
RN1-10/5 RN3 5 خ ع (رأ)
RN1-10 / .7.5 RN3 ٥-٥
RN1-10/10 RN3 (10)
RN1-10/15 RN3 15
RN1-10/20 RN3 20
RN1-10/25 RN3 25
RN1-10/30 RN3 30

&nbsp؛

chat3

chat6


نوع المنتج
رقم رمز المنتج
رقم الرسم البياني
الفولطية المقننة (KV)
الصمامات الحالية A		 الأبعاد الرئيسية
(أ) (أ) (ل) (ح) باء
RN1-3/150 RN3 دردشةChat6 3 ف-3 150 ٢٧٠ ٤٠٠ ٤٥٠ 350 108
RN1-3/200 RN3 200
RN1-6/100 RN3 6 خ ع (رأ) ١٠٠ ٣٦٠ 500 550
RN1-6/150 RN3 150
RN1-6/200 RN3 200
RN1-10/75 RN3 (10) 75 460 600 650
RN1-10/100 RN3 ١٠٠

chat7


نوع المنتج
رقم رمز المنتج
رقم الرسم البياني
الفولطية المقننة (KV)
الصمامات الحالية A		 الأبعاد الرئيسية
(أ) (أ) (ل) باء
RN1-10/80 RN3 دردشة7 (10) 80 460 600 650 108
RN1-10/100 RN3 (10) ١٠٠
RN1-10/150 RN3 (10) 150
RN1-10/200 RN3 (10) 200

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlالحد من الجهد العالي – الصمامات الحاليةالمنتج & GT; & GT;

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

الحد الحالي من الصمامات الاحتياطية

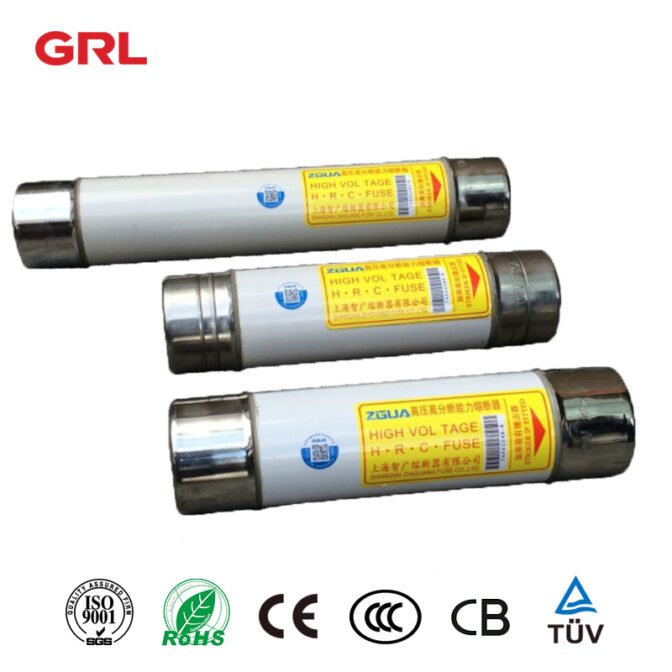

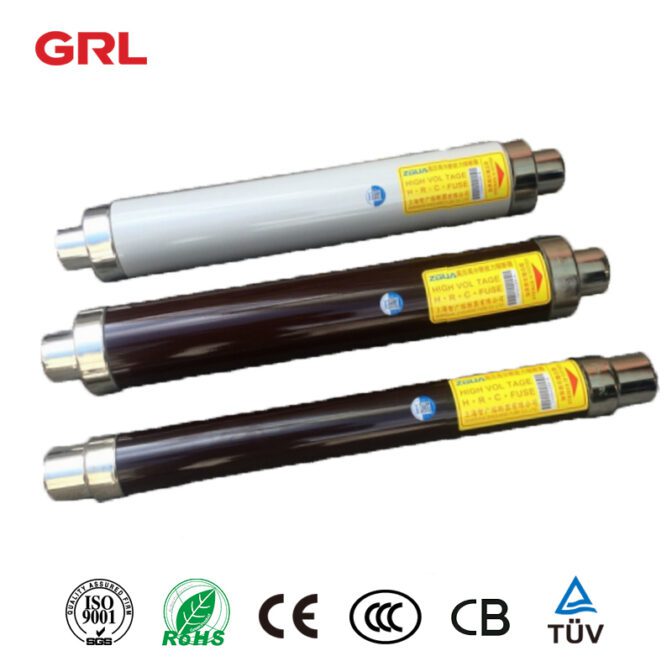

عالية الجهد الحد الحالي الصمامات للحماية النفط غمر نوع المحولات

الصمامات الحالية للحد من الجهد العالي للحماية من نوع المحولات المغمورة بالزيت

– يمكن استخدام المنتج في نظام مع AC 50Hz وتصنيف 10kV المستخدمة جنبا إلى جنب مع المرافق الكهربائية الحماية الأخرى (مثل مفاتيح التحميل). يمكن أن تحمي المحولات الكهربائية وغيرها من المرافق الكهربائية ضد التحميل الزائد أو كسر الدائرة. وهي تستخدم أساسا في محولات مربع النمط الأمريكي كحماية احتياطية.

نوع التعليمات

oil-immersed type transformer

المعلمات الأساسية

Type الفولطية KV ماكس العمل الجهد KV الصمامات تصنيفها الحالي كا تصنيف الحالي من وصلة الصمامات A
دردشةOFG (10) 12 125 63،80،100،125
200 ١٦٠,٢٠٠

Basic parameters

الخصائص التقنية مايور

1. وصلة الصمامات يمكن كسر أي مشكلة الحالية بين الحد الأدنى كسر الحالي (2.5-5) في تصنيف كسر الحالي 50KA
2. انظر الرسم البياني 3 للممتلكات الوقت الصمامات الحالية. القسم العلوي فوق الحد الأدنى لتيار الكسر هو خط مكسور.
انظر الرسم البياني 2 للحد من الممتلكات الحالية.

تركيب Dimensios

انظر الرسم البياني 1 للهيكل الخارجي للصمامات وأبعاد التثبيت

شروط الاستخدام العادي

عندما يكون وصلة الصمامات في الاستخدام العادي في زيت المحولات ، تكون درجة الحرارة البيئية القصوى أقل من 100 درجة مئوية

note

electric facilities

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

الحد الحالي من الصمامات الاحتياطية

عالية الجهد الحد التيارية الصمامات لمحولات الحماية (المانيا دين معيار)

الصمامات الحالية للحد من الجهد العالي لمحول الحماية (معيار ألمانيا DIN)

ويمكن استخدامه فينظام داخلي من 50 هرتز والجهد المقنن من 3.6KV، 7.2KV، 12KV، 24kV، 40.5KV: تستخدم جنبا إلى جنب مع مرافق التبديل الأخرى مثل سويث التحميل، المقاولين فراغ، فإنه يمكن بروتكتي المحولات الكهربائية وغيرها من المرافق الكهربائية ضد التحميل الزائد أو كسر الدائرة.

بل هو أيضا ملحق ضروري لمربع التبديل عالية الجهد، دائرة دائرية، عالية / منخفضة الجهد العلوي تحميل المحولات المحطة الفرعية.

نوع التعليمات

protection-transformer

المعلمات الأساسية

Type النظير الفولطية المقننة (KV) التيار المقنن للصمامات (A) تصنيف الحالي من fuselink (A)
XRNT-12 دردشةsdlaj 12 40 3.15، 6.3، 10، 16، 20، 25، 31.5، 40
XRNT-12 SFLAJ 12 ١٠٠ 50، 63، 71، 80، 100، (125)
XRNT-12 دردشةSKLAJ 12 125 125،160،200،250
XRNT-24 24 200 3.15، 6.3، 10، 16، 20، 25، 31.5، 4050، 63، 80، 100، 125، 160، 200
XRNT-40.5 ٤٠,٥ 125 3.15، 6.3، 10، 16، 20، 25، 31.540، 50، 63، 80، 100، 125

type

تركيب Dimensios

fuse link

high voltage fuse

chat6

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

الحد الحالي من الصمامات الاحتياطية

عالية الجهد الحد الحالي الصمامات لحماية المحولات الأدوات

الصمامات الحالية للحد من الجهد العالي لحماية المحولات من الأدوات

– يمكن استخدام هذا المنتج في نظام داخلي من AC50HZ والجهد المقنن من 3.6-40.5KV لحماية الجهد المتبادل مغو من الإفراط في التحميل وكسر الدائرة. (تم اختباره من قبل مغو من التحميل الزائد وكسر CIRC-UIT) (تم اختباره من قبل المركز الوطني للإشراف والاختبار على جودة الجهد العالي ، وفقًا لـ GBI5166.2 و IEC282-1)

نوع التعليمات

limit-current fuse

المعلمات الأساسية

وترد في الجدول 1 البارامترات الأساسية للصمامات.

نوع تصنيف الفرامل الحالية (Ka) الأبعاد الكلية
XRNP1 – / – – 1 7.2 (3.6) 12 0.2، 0.3، 0.5، 1، 2، 3.15 50 انظر الشكل 1
XRNP1 – / – – 1 24 0.2، 0.3، 0.5، 1، 2، 3.15 50 انظر الشكل 2
XRNP1 – / – -2 12 2، 3.15 50 انظر الشكل 3
XRNP6 – / -1 ٤٠,٥ 0.2، 0.3، 0.5، 1، 2، 3.15 ٣١,٥ انظر الشكل 4 (Φ25)
XRNP6 0.2، 0.3، 0.5، 1، 2، 3.154، 5 انظر الشكل 5 (Φ30)
XRNP6 0.2، 0.5، 1، 2، 3.15، 5، 63 انظر الشكل 6 (Φ41)

See Figure

ملاحظة: من بينها ، 7.2KV ، 12KV (Φ25 قطر الأنبوب) لديها ثلاثة أنواع من شكل الأسلاك غير القياسية انظر الشكل 7

gunpowder impactor

Designing sequence

protection purpose

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

حامل الصمامات

ZGR4 (PRNT13)-15.5 حماية الزائد عالية الجهد الصمامات للنفط مغمورة محول الطاقة

ZGR4 (PRNT13) – 15.5 حماية الزائد الجهد العالي الصمامات

– ZGR4 (PRNT13) – 15.5H.V. الصمامات لحماية الزائد من المحولات المغمورة بالزيت (هنا – تحت الصمامات) متاح للنظام الكهربائي الداخلي HV ، مع الفولتية المقننة 15.5Kv ، التيار المقنن يصل إلى 140a ، 50Hz a .C..

يتم استخدامه للحماية من الحمل الزائد وماس كهربائى لمحول الطاقة. ويمكن أن توفر الحماية من جميع النواحي معا في سلسلة مع ZGR3 (XRNT5) 15.5H.V الحالي الحد من الصمامات الاحتياطية لحماية ماس كهربائى من المحولات المغمورة بالزيت (هنا – تحت الصمامات الاحتياطية).

في حماية الصمامات الشاملة يتم استخدام الحماية فقط لعطل الدائرة القصيرة في الجانب الثانوي من المحولات وتيار عطل في المنطقة الصغيرة.

المعيار

اتفاق مع GB15166.3 التيار المتردد عالية الجهد الصمامات الطرد الصمامات

البناء

الصمامات هي هيكل قضيب المكونات. وهي تتألف من فتيل وقاعدة ومقبض. أحد طرفي غطاء الصمامات على شكل قرن ، والطرف الآخر على شكل قمع. يتم إدخال الصمامات في أنبوب المسمار في المقبض ، ونهاية الغطاء على شكل قرن يتصل بشكل موثوق بجزء القبضة من المقبض من خلال الخيط.

غطاء على شكل قمع لديه اتصال جيد مع أنبوب المسمار عن طريق تسطيح الطرف العلوي من الغطاء، ويتم إصلاحه مع البراغي نهاية. أدخل المقبض في القاعدة ، وقم بتدوير قفل المقبض ، وقفل الصمامات.

المعلمات الأساسية

الفولطية المقننة (KV)
١٥-٥ – ٥١		 ماكس. الجهد االكهربى (KV)
٧١-٢
تصنيف التيار من وصلة الصمامات (A)
140
تصنيف التيار من عنصر الصمامات
6.3، 10، 16، 25
40، 50، 63، 100، 140		 ظروف التشغيل في زيت المحولات
تصنيف ماس كهربائى كسر القدرة الحالية
٢.٥

rate voltage

أبعاد المخطط التفصيلي ومخطط البعد التركيبي للصمامات

base

ما الذي يحدد الصمام العالي Voltage؟

س

الصمامات عالية الجهد هي عنصر أساسي في الأنظمة الكهربائية ، مصممة لحماية المعدات والدوائر من التيارات الزائدة والدوائر القصيرة ، وخاصة في تطبيقات الجهد العالي. فيما يلي نظرة عامة مفصلة على ما يحدد الصمامات عالية الجهد:

&nbsp؛

تصنيف الجهد:تم تصميم الصمامات عالية الجهد للعمل في الفولتية العالية ، وعادة ما تكون أعلى من 600 فولت. يمكن أن تتراوح هذه الفولتية إلى عدة كيلو فولتات ، اعتمادًا على التطبيق. يميزها تصنيف الجهد العالي هذا عن الصمامات القياسية المستخدمة في التطبيقات التجارية السكنية أو منخفضة الجهد.

&nbsp؛

التصنيف الحالي:يشير التصنيف الحالي لمصهر الجهد العالي إلى الحد الأقصى للتيار الذي يمكن أن يحمله بأمان دون نفخ. يجب اختيار هذا التصنيف بعناية بناءً على تيار التشغيل العادي للدائرة التي يحميها.

&nbsp؛

القدرة على المقاطعة:هذا هو الحد الأقصى لتيار الخطأ الذي يمكن أن يقطعه الصمام بأمان دون التسبب في تلف الدائرة أو نفسها. الصمامات ذات الجهد العالي لديها قدرة مقاطعة أعلى للتعامل مع الطاقة الكبيرة المرتبطة بالدوائر ذات الجهد العالي.

&nbsp؛

نوع عنصر الصمامات:عادة ما يكون عنصر الصمامات في الصمامات عالية الجهد مصنوعًا من مواد مثل الفضة أو النحاس أو الزنك. توفر هذه المواد الخصائص اللازمة للتشغيل الفعال في الفولتية العالية ، بما في ذلك خصائص الذوبان والتوصيل.

&nbsp؛

قوس إطفاء المتوسطة:تحتوي الصمامات عالية الجهد على وسط إطفاء قوس مثل الهواء أو الزيت أو الفراغ. عندما ينفجر الصمام ، يساعد هذا الوسيط على إطفاء القوس الذي يتشكل مع ذوبان عنصر الصمامات ، ومنع الضرر وضمان السلامة.

&nbsp؛

الحجم المادي والتصميم:الصمامات ذات الجهد العالي عادة ما تكون أكبر وأكثر قوة من الصمامات ذات الجهد المنخفض. هذا التصميم ضروري للتعامل مع الضغوط المادية الناتجة عن الجهد العالي ومستويات التيار.

&nbsp؛

تطبيق:تستخدم هذه الصمامات في مجموعة متنوعة من تطبيقات الجهد العالي ، مثل أنظمة نقل وتوزيع الطاقة والمحطات الفرعية وفي البيئات الصناعية حيث يتم استخدام معدات الجهد العالي.

&nbsp؛

المعايير واللوائح:يجب أن تتوافق الصمامات عالية الجهد مع معايير ولوائح الصناعة المحددة لضمان السلامة والموثوقية. تملي هذه المعايير جوانب مختلفة من تصميم الصمامات ، بما في ذلك الحجم والمواد وخصائص الأداء.

&nbsp؛

حساسية الحماية:تم تصميمها لتكون حساسة للغاية لظروف التيار الزائد ، مما يضمن الانفصال السريع للدائرة لمنع تلف المعدات والحفاظ على السلامة.

&nbsp؛

الانتقائية:غالبًا ما تستخدم الصمامات عالية الجهد بالتنسيق مع أجهزة الحماية الأخرى. يتم اختيارهم لقدرتهم على توفير الحماية في جزء معين من الدائرة دون التأثير على النظام بأكمله.

&nbsp؛

باختصار ، الصمامات عالية الجهد هي أجهزة متخصصة مصممة للتعامل مع الأنظمة الكهربائية التي تعمل بجهد عالٍ وحمايتها. وهي تتميز بتصنيفاتها العالية للجهد والتيار ، والتصميم القوي ، والمواد والتقنيات المحددة التي تمكنها من مقاطعة التدفقات الحالية العالية بكفاءة والحماية من التيارات الزائدة والدوائر القصيرة في تطبيقات الجهد العالي.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛
