قاعدة الصمامات,قاعدة الصمامات مع شل

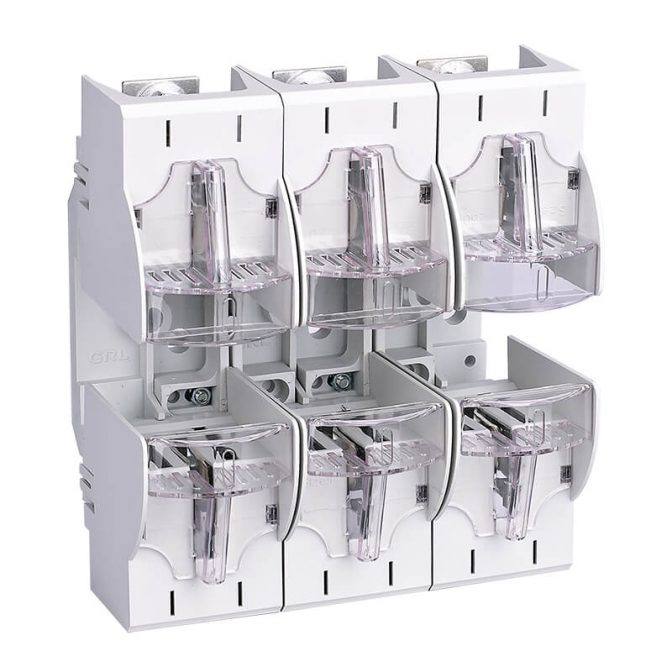

3 المرحلة فيوز الناقل

3 المرحلة الصمامات كارير المعلمات

بند المنتج DNF1 DNF2 قاعدة الصمامات
التصنيف الحالي 100A-630A
الفولطية المقننة 500VAC / 690VAC / 250VDC
كسر القدرة (كا) 120kA (500V)، 50KA (690V)
المعيار IEC 60269-1 IEC 60269-2 GB / T 13539.2
التطبيقات السلطة نظام التحكم,

صناعة المعدات الكهربائية

ما هو الناقل فيوز 3 المرحلة؟

3 المرحلة الصمامات كاريرسهو الوسيط الذي يمكن أن يحمل fuse.There الكثير من مربع الناقل الصمامات.

الناقلات تختلف من التوقعات، هيكل، التثبيت، اختبار القياسية، وظيفة، المواد، الجودة، العلامة التجارية وهلم جرا. مرور أدناه تغطي فقط المعلومات للناقل الصمامات في الجهد المنخفض.

المواد من الناقل الصمامات المرحلة 3؟

يتكون DNF1 من قاعدة ، اتصال ، غطاء ومكونات أخرى. يتكون 3 Phase Fuuse Carrier من PA66 ، مستوى V0 مثبطات اللهب. الاتصال مصنوع من النحاس T2 مع صفيحة القصدير. DNF2 في نفس الهيكل مع DNF1 ، ولكن المادة الأساسية مصنوعة من السيراميك. بالمناسبة ، يمكن لـ GRL أيضًا القيام بمنتجات مخصصة ، على سبيل المثال ، يمكن أن تكون المواد الأساسية أيضًا لوحة فولاذية لتحسين الأداء.

كيفية اختيار 3 المرحلة الناقل فيوز؟

3 المرحلة الصمامات كارير يختلف من الأداء والأحجام والصفات.

اتباع 5 خطوات يمكن أن تساعدك على اختيار مربع الناقل الصمامات الصحيح.

الخطوة 1. تأكد من أي نوع من الناقل الصمامات هو مطلوب. هناك العديد من الخيارات ، مثل الناقل الصمامات لصمامات سكين NH ، الناقل الصمامات للصمامات نوع إسفين ، الناقل الصمامات للصمامات نوع الترباس ، حامل الصمامات للصمامات الأسطوانية وهلم جرا.

الخطوة 2. ما أمبير والجهد هو الناقل الصمامات للتحمل. بشكل عام ، يجب أن يتطابق حجم ناقل الصمامات مع حجم الصمامات. الحد الأقصى الحالي لصمامات NH00 هو 160 أ ، الحد الأقصى لتيار الصمامات NH1 هو 250 A. الحد الأقصى الحالي لصمامات NH2 هو 400 A.Maximum تيار NH3 Fuse هو 630 A.

بالنسبة للصمامات الأسطوانية ، فإن الحد الأقصى لتيار الصمامات 10×38 هو 32 A. Maximum الحالي من الصمامات 14×51 هو 63 A. Maximum الحالي من الصمامات 22×58 هو 125 A. ثم نحن بحاجة إلى النظر في الجهد. يمكنك التحقق من الجهد مع المورد إذا كانوا يستطيعون تلبية.

الخطوة 3. تطابق حجم الصمامات وناقل الصمامات. حجم الناقل الصمامات هو نفسه عموما مع حجم الصمامات.

الخطوة 4. القطب لا. قد تحتاج إلى 1P أو 2P أو 3P أو مع N Pole.Just اذكر ذلك بوضوح.

الخطوة 5. إذا كان هناك أي متطلبات خاصة أخرى. مثل المواد ، متطلبات الأداء الخاصة الأخرى ، إلخ.

تقرير الاختبار وشهادات الناقل الصمامات 3 المرحلة

الشهادات الموثوقة هي أفضل دليل على جودة المنتج ، مثل UL و TUV و CE و SAA وما إلى ذلك. UL مطلوب بشكل عام لسوق الولايات المتحدة الأمريكية ، CE مطلوب بشكل عام للسوق الأوروبية. SAA هو لسوق أستراليا. تتوفر TUV و CE لقاعدة الصمامات من GRL.

لدينا أيضًا مخزون كبير ، في حالة وجود مطالب عاجلة.

هناك أكثر من 40 معدات اختبار في مختبر GRL ، مثل اختبار ارتفاع درجة الحرارة ، اختبار الحياة الميكانيكية ، آلة اختبار رش الملح ، مقعد معايرة التبديل ، اختبار صلابة روكويل وهلم جرا. تركيز GRL على إدارة مراقبة الجودة. نحن نقدم المنتجات المؤهلة للعملاء من جميع أنحاء العالم.

لدينا فريق مبيعات محترف وفريق ما بعد البيع على الإنترنت على مدار 24 ساعة ، والتي تستجيب بسرعة وتقدم المساعدة في أي وقت.

اتصل بنا للحصول على تفاصيل تسجيل الدخول الفريدة الخاصة بك! [email protected]

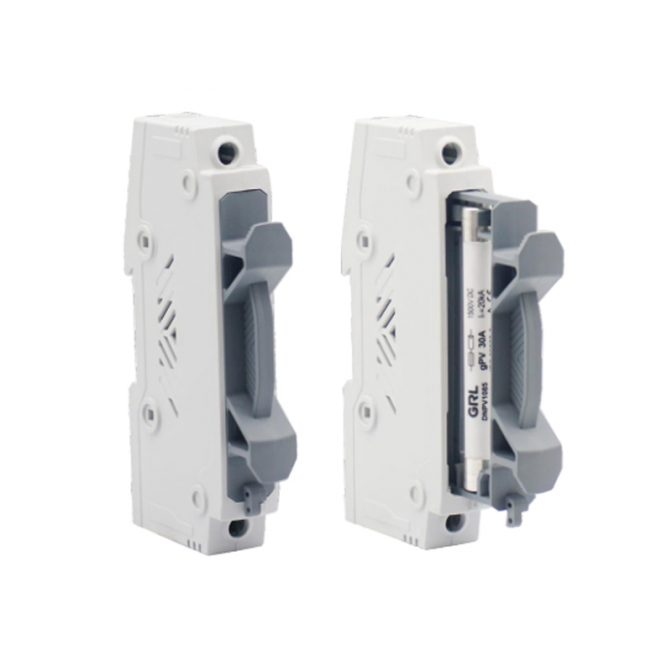

حامل الصمامات,حامل الصمامات PV

PV Fuse Holders DNPVF1-32 DC1000V 32A

ما هو كتلة الصمامات؟

كتلة الصمامات ، والمعروفة أيضًا باسم لوحة الصمامات أو صندوق الصمامات ، هي جهاز يضم حاملي فتيلات متعددة في وحدة واحدة. وهي مصممة لتوحيد وتنظيم الصمامات لدوائر متعددة في نظام كهربائي. توفر كتلة الصمامات موقعًا مركزيًا حيث يمكن الوصول إلى الصمامات بسهولة واستبدالها وحمايتها.

فيما يلي بعض الميزات والوظائف الرئيسية لكتلة الصمامات:

1.Multipleحاملي الصماماتتتكون كتلة الصمامات عادة من العديد من حاملي الصمامات مرتبة في حاوية مدمجة. تم تصميم كل حامل فتيل داخل الكتلة لاستيعاب حجم الصمامات المحددة والتصنيف الحالي.

2.Circuit Distribution: تسمح كتلة الصمامات بتوزيع الدوائر الكهربائية من خلال توفير حاملي الصمامات الفردية لكل دائرة. هذا يساعد على تنظيم وحماية الأسلاك والمكونات المرتبطة بالدوائر المختلفة في النظام.

3. الحماية وكشف التيار الزائد: كل حامل الصمامات في كتلة الصمامات يحمي الدائرة المرتبطة بها من التدفق الحالي المفرط. إذا تجاوز التيار السعة المقدرة للصمامات ، فسوف ينفجر أو يذوب ، ويقطع الدائرة ويمنع تلف الأسلاك والمكونات. تضمن كتلة الصمامات حماية كل دائرة بشكل كافٍ.

4. سهولة الوصول والاستبدال: تم تصميم كتل الصمامات لتسهيل الوصول السهل إلى الصمامات. عادة ما يكون لديهم غطاء قابل للإزالة أو باب مفصلي يمكن فتحه للوصول إلى حاملي الصمامات. وهذا يسمح لاستبدال الصمامات السريعة والمريحة عندما تكون هناك حاجة إلى ضربات الصمامات أو الصيانة.

5. وصلات الطرفية: توفر كتلة الصمامات وصلات طرفية لكل دائرة ، مما يسمح بتوصيل الأسلاك الكهربائية بشكل آمن. عادة ما يتم تصميم هذه المحطات لقبول محطات الحلقة أو محطات المجرفة أو غيرها من الموصلات المناسبة للأسلاك السهلة والموثوقة.

6. تحديد الدائرة: العديد من كتل الصمامات لديها أنظمة وضع العلامات أو وضع العلامات لتحديد الدوائر والصمامات المقابلة لها. وهذا يساعد المستخدمين على تحديد وتحديد موقع الصمامات المحددة بسهولة داخل الكتلة ، مما يجعل مهام استكشاف الأخطاء وإصلاحها وصيانتها أكثر كفاءة.

7. خيارات التثبيت: يمكن تصميم كتل الصمامات لمختلف خيارات التركيب ، بما في ذلك تركيب الألواح ، أو تركيب السكك الحديدية ، أو تركيب السطح. هذا يسمح للتركيب المرن في التطبيقات والبيئات المختلفة.

تستخدم كتل الصمامات عادة في الأنظمة الكهربائية للسيارات والبحرية والصناعية والسكنية حيث تحتاج الدوائر المتعددة إلى الحماية والتنظيم. أنها توفر حلا مركزيا وفعالا لإدارة الصمامات، وضمان الحماية الكهربائية المناسبة، وتبسيط عمليات الصيانة واستكشاف الأخطاء وإصلاحها.

بف فويس أصحاب فيديو العرض

معلمات المنتج

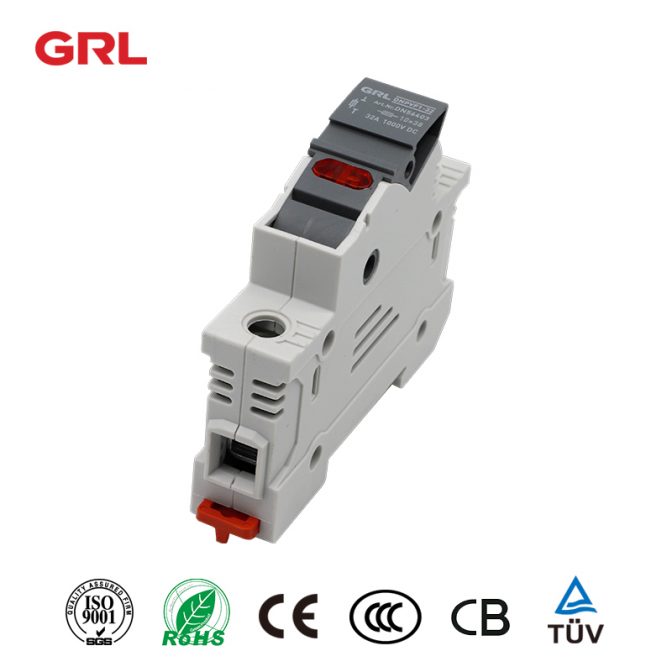

حاملي الصمامات الكهروضوئية DNPVF1-32

رقم الطلب: DN56401

نموذج: DNPVF1-32

الاسم والوصف PV (Photovoltaic) Fuse Holders (Disconnectors)
القطب 1 القطب
طريقة التركيب تركيب السكك الحديدية الدين
منطقة الموصل 0،75-25 مم2 ف-4
حجم وصلة الصمامات 10 * 38
تصنيف التشغيل الحالي LE 32A
تصنيف الجهد التشغيلي UE نموذج: DC1000V
تصنيف العزل الجهد UI نموذج: 1000V
تصنيف دفعة withstangd الجهد Uimp 6KV
كسر القدرة مع الصمامات 20KA
فئة الاستخدام DC-PV0
درجة الحماية نموذج: IP20
(المرجع) المعيار IEC 60947-3 GB / T 14048.3

PV Fuse Holders

حاملي الصمامات الكهروضوئية DNPVF1-63

رقم الطلب: DN56411

نموذج: DNPVF1-63

الاسم والوصف PV (Photovoltaic) Fuse Holders (Disconnectors)
القطب 1 القطب
طريقة التركيب تركيب السكك الحديدية الدين
منطقة الموصل 1.5-35 مم2 ف-4
حجم وصلة الصمامات ١٤*٥١
تصنيف التشغيل الحالي LE 50(أ)
تصنيف الجهد التشغيلي UE نموذج: DC1000V
تصنيف العزل الجهد UI نموذج: 1000V
تصنيف دفعة withstangd الجهد Uimp 6KV
كسر القدرة مع الصمامات 20KA
فئة الاستخدام DC-PV0
درجة الحماية نموذج: IP20
(المرجع) المعيار IEC 60947-3 GB / T 14048.3

2a fuse

حاملي الصمامات الكهروضوئية DNPVF-125

رقم الطلب: DN56421

نموذج: DNPVF1-125

الاسم والوصف PV (Photovoltaic) Fuse Holders (Disconnectors)
القطب 1 القطب
طريقة التركيب تركيب السكك الحديدية الدين
منطقة الموصل 0،75-25 مم2 ف-4
حجم وصلة الصمامات 10 * 38
تصنيف التشغيل الحالي LE 50(أ)
تصنيف الجهد التشغيلي UE نموذج: DC1000V
تصنيف العزل الجهد UI نموذج: 1000V
تصنيف دفعة withstangd الجهد Uimp 6KV
كسر القدرة مع الصمامات 20KA
فئة الاستخدام DC-PV0
درجة الحماية نموذج: IP20
(المرجع) المعيار IEC 60947-3 GB / T 14048.3

4a fuse

انقر للعرض grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة رابط الصمامات المنتج & GT ؛ & GT ؛

فتيل,سلسلة وصلات الصمامات nt nh

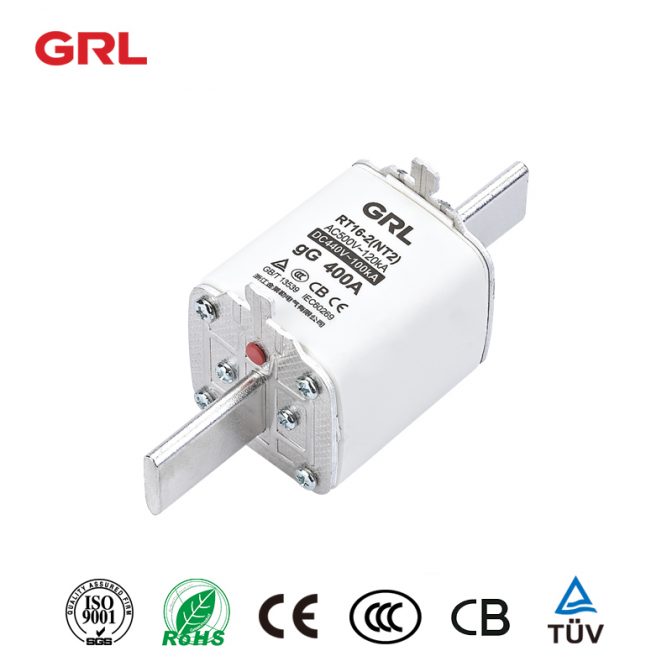

Lv Hrc ربط الصمامات السيراميك

LV HRC السيراميك الصمامات لينك

رسومات المنتج

هذا هو الرسم البياني لحجم NH00 (2A-160A) HRC Fuse Link المعلمات ، باستثناء حجم رابط الصمامات HRC ، لدينا أيضًا NH1 (40A-250A) ، NH2 (80A-400A) و NH3 رابط الصمامات الخزفية (315A-630A)

LV HRC السيراميك فيوز وصلة المعلمات

بند المنتج RT16 (NT / NH) انصهار لينك
التصنيف الحالي 2A-630A
الفولطية المقننة 500VAC / 690VAC / 250VDC
كسر القدرة (كا) 120kA (500V)، 50KA (690V)
المعيار GB / T13539.2 و IEC60269-2
التطبيقات نظام التحكم في الطاقة ، المعدات الكهربائية الصناعية

ما هو رابط HRC فيوز؟

HRC Fuse Link هو جهاز حماية كهربائي. عندما يتجاوز التيار التصنيف لعدة ميلي ثانية ، فإنه سوف يذوب المعدن في وصلة الصمامات لفصل الدائرة.Lv HRC السيراميك الصمامات لينك

كيف يعمل Lv HRC Ceramic Fuse Link؟

ترتبط LV HRC Fuse Link في سلسلة ، عندما يكون التيار مثقلًا أو قصير الدائرة ، فإن رابط الصمامات HRC سوف يذوب بسبب التدفئة الخاصة به ، ثم كسر الدائرة. يتم تطبيقه على نطاق واسع في نظام التحكم في الطاقة ، والمعدات الكهربائية الصناعية كجهاز وقائي بسبب هيكله البسيط وسهولة الصيانة.

المواد من وصلة الصمامات السيراميك Lv HRC؟

يتكون رابط الصمامات HRC بشكل رئيسي من لوحة الغطاء ، والمكونات ، والاتصال بالسكين ، وعنصر الصمامات ، والحشو ، والجسم السيراميك.

  • غطاء لوحة: GRLappies سبيكة الألومنيوم عالية القوة. النقش السطحي يجعل المنتج أكثر جمالا وتصميم المقوي يجعل المنتج أكثر صلابة وموثوقية.
  • المكونات: GRLappies مادة النايلون عالية القوة ، والتي هي أكثر مقاومة لدرجة الحرارة العالية
  • Knifecontact: التصميم المتكامل بدلاً من هيكل التثبيت للنحاس لديه أداء أقوى وارتفاع أقل في درجة الحرارة.
  • عنصر الصمامات: GRLapits شريط نحاسي عالي الأداء ، وتصميم تخطيط عنصر الصمامات أكثر معقولية وقدرة الكسر أقوى.
  • حشو: GRLappies رمل السيليكا في درجة نقاء عالية.
  • فيوز الجسم: GRLapits عالية التردد الخزف.

ما هي تطبيقات Lv HRC Ceramic Fuse Link؟

أيضا حماية الدائرة من الدوائر القصيرة في المفاتيح الكهربائية HV.

لسلامة النسخ الاحتياطي

لحماية الأجهزة الكهربائية مثل المحركات والمحولات والسيارات ، إلخ

تستخدم في الجزء الثابت من المحرك

كيفية اختيار رابط HRC فيوز الصحيح؟

1. حسب فئة الاستخدام

2. عند اختيار رابط الصمامات HRC ، يرجى الرجوع إلى حجم جسم الصمامات أولاً ، ثم حدد التيار.

3. أداء حماية الصمامات يجب أن تتطابق بشكل جيد مع أداء الزائد للكائن المحمي.

4. في نظام توزيع الطاقة ، فإن التيار المقنن لصمامات المستوى العلوي هو 2 ~ 3 مرات من وصلة الصمامات الفرعية.

5. للمحرك حماية الصمامات ، يرجى ملاحظة أن تأثير المحرك بدء الحالية. يستخدم رابط الصمامات HRC بشكل عام كحماية ماس كهربائى للمحرك فقط ، ويجب استخدام التتابع الحراري لحماية الحمل الزائد.

6. يجب ألا يكون التيار المقنن للصمامات أقل من التيار المقنن لعنصر الصمامات ؛ يجب أن تكون قدرة الكسر المقدرة أكبر من الحد الأقصى لتيار الدائرة القصيرة الذي قد يحدث في الدائرة.

ميزة Lv HRC Fuse Link التي تنتجها GRL؟

* يمسح تيارات الخطأ العالية والمنخفضة.

* لا تتدهور مع تقدم العمر.

* يوفر تمييزًا موثوقًا به.

* الصيانة ليست ضرورية

* أرخص من أجهزة مقاطعة الدوائر الأخرى مع نفس التصنيف.

* السماح بالأداء المتسق

* عملية الصمامات سريعة دون ضجيج ودخان

* سهلة التصميم وبسيطة جدا

* قدرة كسر عالية

* عملية سهلة

* سهلة التصميم وبسيطة جدا

* سمة الوقت العكسي مناسبة لحماية الزائد

* اكتملت الشهادات. لدينا TUV ، CCC ، CE CB

لدينا أيضًا مخزون كبير ، في حالة وجود مطالب عاجلة.

هناك أكثر من 40 معدات اختبار في مختبر GRL ، مثل اختبار ارتفاع درجة الحرارة ، اختبار الحياة الميكانيكية ، آلة اختبار رش الملح ، مقعد معايرة التبديل ، اختبار صلابة روكويل وهلم جرا. تركيز GRL على إدارة مراقبة الجودة. نحن نقدم المنتجات المؤهلة للعملاء من جميع أنحاء العالم.

لدينا فريق مبيعات محترف وفريق ما بعد البيع على الإنترنت على مدار 24 ساعة ، والتي تستجيب بسرعة وتقدم المساعدة في أي وقت.

اتصل بنا للحصول على تفاصيل تسجيل الدخول الفريدة الخاصة بك! [email protected]

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

وصلة الصمامات الكهروضوئية,نظام الطاقة الكهروضوئية,PV Fuse

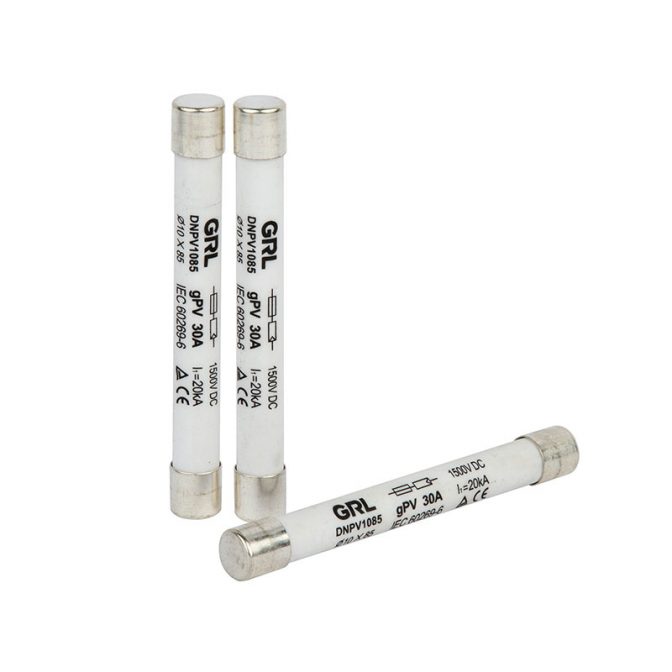

DC1500V وصلة الصمامات

DC 15 00 V مع لمات وصل ة الص م امات

الم نت ج الب ند D NP V 10 85
تص ني ف الحال ية 2 A -25 A
تص ني ف ال جه د DC 15 00 V
القد رة على ك سر (k A) 20 k A
معيار I EC 60 26 9 -6 GB / T 13 53 9. 6
الت طب يق ات الن ظام الش م سي

ما هو تع ريف الص م امات DC ؟

يتم ت طب يق رابط الص م امات الض و ئي ة الع اص مة بشكل ر ئ يسي في الن ظام الش م سي الك ه رو ض و ئي ، وت ستخدم لح ما ية الأ ل وا ح الش مس ية . DC 1000 V و DC 15 00 V .عند ف حص وت ح ليل م كون ات الخط أ ، لا يكون ل صل ة ص م امات ال جه د الع ادي أي تأ ثير على م كون ات العمل الأخرى .
الر سم الب ياني للح جم هو على الن ح و الت الي :

كيف ية اختيار الص م امات DC لح امل الص م امات ؟

* الخط وة 1: تأ ك يد حامل الص م امات حجم أو مفت اح الص م امات .

* الخط وة 2: تأ ك يد ال جه د والأ م بير من حامل الص م امات أو مفت اح الص م امات .

* الخط وة 3: حد د رابط الص م امات DC و فق ً ا لل جه د والأ م بير .

نم وذ ج .

تق ي يم الح الي

（A）

 I 2 T (A 2 S) الس ل طة الخ س ارة
0.8In 1.0In










D NP V 10 85

 2 4 8 1.0 2.0
3 6 11 1.1 2.1
4 8 14 1.2 2.2
5 11 22 1.4 2.4
6 15 30 1.5 2.6
8 9 35 1.8 3.0
10 10 98 2.2 3.5
12 12 120 2.5 3.8
15 14 170 3.0 4.8
20 34 400 3.5 6.2
25 65 550 4.0 7.2

ما هي الش ه ادات وت ق رير ال اخت بار الذي لديك لص م امات DC ؟

CE ، TU V ، Ro H s وه لم ج را

قاعدة الصمامات,قاعدة الصمامات مع شل

160 أمبير خرطوشة فيوز حامل

160 أمبير خرطوشة فيوز حامل المعلمات

بند المنتج DNF1 (00-3)، DNF2 (00-3)
التصنيف الحالي 160A-630A
Voltage تقييمه 500VAC / 690VAC / 400VDC
كسر القدرة (كا) 120kA (500VAC) / 50kA (690VAC) / 100KA (440VDC)
المعيار IEC 60269-1 ، IEC 60269-2 ، GB / T 13539.2
التطبيقات نظام التحكم في الطاقة ، المعدات الكهربائية الصناعية

ما هو حامل الصمامات خرطوشة؟

حامل الصمامات الخرطوشة هو ملحق لمعدات الصمامات. من الضروري دمج الصمامات التي لا يمكن وضعها مباشرة في المسار الموصل بسبب شكلها وحجمها.

تتمثل وظيفة حامل صندوق الصمامات في دمج الصمامات بأمان في الدوائر الكهربائية ، وضمان مسار تيار قوي (لا يزحف الجهد إلى المكونات الأخرى). وفي الوقت نفسه، فإنه يوفر طريقة لاستبدال الصمامات بمجرد إدارتها على الأحداث الجارية على النحو المنشود.

كيف يعمل حامل الصمامات الخرطوشة؟

حامل خرطوشة الصمامات (نوع من ملحق الصمامات) يقبل الطاقة الواردة. في الوقت نفسه ، فإنه يساعد الجهاز الذي يمر عبر الصمامات بأكبر قدر ممكن من الكفاءة.

عند القيام بذلك ، توجد إمكانية أن يتم تضمين الميزات المضافة في المنتج لتوفير وظائف إضافية مفيدة لشركة تصنيع المعدات الأصلية أو للمستخدم النهائي للتجميع.

يمكن تعريف بعض المكونات الشائعة لملحقات الصمامات على النحو التالي:

    • المحطات الطرفية هي المسؤولة عن كل من قبول التيار من الدائرة إلى ملحق الصمامات وتسليمه مرة أخرى إلى الدائرة.
    • جهات الاتصال هي المسؤولة عن التعامل مع الصمامات لتوصيل التيار من وإلى الصمامات ، وغالبًا ما يكون ذلك في شكل مقطع أو عيينة.
    • يمكن العثور على مكونات إضافية في حاملي الصمامات المختلفة ، لكنها تعتمد على نوع المنتج.

ما هي أنواع أصحاب الصمامات المتاحة للصمامات الخاصة بي؟

سواء مع غطاء وقائي أم لا ، يتم تقسيم حاملي صمامات GRL إلى ثلاث فئات وفقًا لعدد المراحل وطريقة تثبيت الصمامات.

هذه الخرطوشة حامل الصمامات أنواع هي كما يلي:

س 1P / 2P / 3P
طريقة تثبيت الصمامات خرطوشة الصمامات هولدر / الصمامات مربع هولدر
اللجنة الفرعية لتعزيز وحماية حقوق الإنسان مع جهاز حماية اللمس

N القطب مع كسر القدرة دون جهاز حماية اللمس.

المعلمات الحالية الرئيسية للصمامات لدينا هي:

  • 160 أمبير خرطوشة فيوز حامل
  • 250 أمبير خرطوشة فيوز حامل
  • 400 أمبير خرطوشة فيوز حامل
  • 630 أمبير خرطوشة فيوز حامل

ما هي المعايير التي تحكم حامل الصمامات خرطوشة؟

UL و IEC هما المعياران الأساسيان اللذان يحكمان حاملي الصمامات. بالنسبة لحاملي الصمامات الإلكترونية ، تقدم UL فقط التعرف على UL. يمكن لهيئات إدارة الطرف الثالث ، مثل VDE أو Semko ، التصديق على حاملي الصمامات وفقًا لمعيار IEC.

اعتمادًا على ما إذا كان التجميع النهائي يسعى للحصول على شهادة طرف ثالث ، مثل UL أو VDE ، يمكن أن يساعد حامل صندوق الصمامات الذي تم تقييمه واعتماده لأي من هذه المعايير في دعم شهادة التجميع النهائي.

وبينما تقوم GRL بأعمال تجارية في جميع أنحاء العالم ، فإننا ملتزمون بتعزيز منتجاتنا لتلبية الولايات البيئية الحكومية العالمية المعمول بها الآن. تعهدت GRL بالقضاء على المواد الخطرة في منتجاتنا بغض النظر عن التطبيق أو السوق. لقد بدأنا مراجعة شاملة لمنتجات سلسلة NT لاستبدال المواد غير الخطرة في بنائها كلما كان ذلك ممكنًا.

معظم حاملي الصمامات خرطوشة GRL متوافقة مع RoHS. نحن نقدم أداة لحالة الامتثال بنفايات والشهادات. قد لا يتم إدراج بعض حاملي صناديق الصمامات القديمة على أنهم متوافقون مع RoHS داخل الأداة ، وعلى هذا النحو ، يمكنك الاتصال بنا للحصول على مزيد من المعلومات.

كيفية تثبيت خرطوشة فيوز حامل على سلك الطاقة؟

  • قطع التيار الكهربائي أولاً
  • ثم حدد حامل الصمامات المناسب وفقًا لجهد التيار الكهربائي
  • قم بتوصيل الخط بشكل صحيح بمحطة حامل صندوق الصمامات
  • ثم إصلاح حامل الصمامات في خط الطاقة
  • تأكد من إعادة توصيل الطاقة بعد التثبيت

إذا كان لديك أي أسئلة، من فضلكاتصل بفريق GRLعلى الفور وسوف نعود إليك في غضون 24 ساعة.

فيوز تبديل فاصل,dnh1

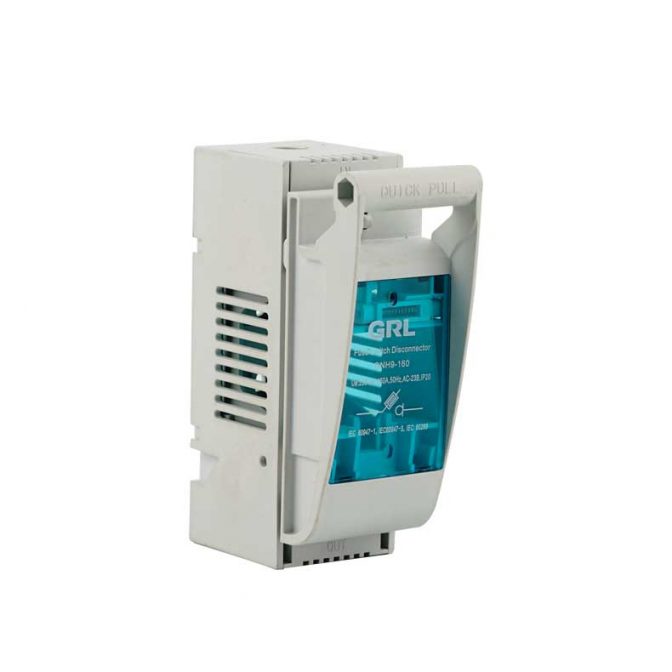

DNH9 فيوز التبديل قطع

Application

الوضع:DNH9

التيار:١٦٠ ألف

الجهد االكهربى:400VAC / 500VAC / 690VAC

مواد:DMC ، PA66 ، PC ، ABS

الشهادات:ههه

البريد الإلكتروني:البريد الإلكتروني: [email protected]

1. رسومات المنتج

2.Parameters

3. المكونات

4.Packing البيانات

5.Packaging & أمبير؛ الشحن

DNH9 التبديل

DNH9 fuse التبديل disconnector المعلمات

البيانات التقنية
تصنيف العزل الجهد 800V
تصنيف الجهد التشغيلي 400/500 / 690V
تيار حراري الهواء الحر التقليدي مع وصلات الصمامات ١٦٠ ألف
الوزن 290 جرام
التصنيفات على مختلف فئات الجهد التشغيلي والاستخدام
تصنيف الجهد التشغيلي 690V 500V 230 / 400V
تصنيف التشغيل الحالي 100A 125A 160A
فئة الاستخدام AC21B AC22B AC23B
NH فيوز-لينك الحجم 0,000 00 00
كسر قدرة وصلة الصمامات 50KA 100KA 100KA

مكونات DNH9 fuse switch Disconnector

&GT ؛ GRL DNH9 Fuse Switch Disconnector (LV Fuuse Cut Out) يتوافق مع معيار اللجنة الكهروتقنية الدولية IEC 60947-3.

تستخدم على نطاق واسع في شبكات الطاقة ، والتحكم الصناعي في الطاقة ، والطاقة الجديدة وغيرها من المجالات.

في نظام الطاقة ، يتم تطبيقه على نطاق واسع في عمود التغذية ، ولوحات التوزيع المتكاملة ، وخزائن توزيع الطاقة منخفضة الجهد ، وخزائن تعويض المكثفات ، إلخ. في مجال الرقابة الصناعية ، يستخدم على نطاق واسع في المعدات الكهروضوئية ، والأفران الكهربائية الصناعية ، وخزائن التحكم الصناعية في تصنيع السيارات وغيرها من الصناعات. في صناعة الطاقة الجديدة ، يتم تطبيقه عمومًا في صناديق التجميع والخزائن المتصلة بالشبكة ، إلخ.

& GT؛ مفتاح الصمامات

التعبئة البيانات:

نموذج ()

 حجم الكرتون التعبئة الكمية واحد / GW (كجم)

وحدة / GW (كلغ)

DNH9-160 / 30

 49 * 30 * 24.5 40 ٠,٢٢ 9.8

انقر لمشاهدة GrlDNH7-160 المنتج & GT ؛ & GT ؛

Packaging&shipping

إذا كنت مهتمًا بمنتجنا وتحتاج إليه ، أو كنت بحاجة إلى العينات ، فيرجى الاتصال بنا مباشرة. عنوان البريد الإلكتروني الخاص بنا هو البريد الإلكتروني: [email protected]ماذا؟

وصلة الصمامات الكهروضوئية,PV قاعدة الصمامات,نظام الطاقة الكهروضوئية,PV Fuse

DNPVF1-32L 1500VDC 10 * 85 حامل الصمامات

Application

الوضع:DNPVF1-32L

ياردرس(ن)أ.م.م.:نموذج: DN53432

القطب:1 ف

التيار:30A

الجهد االكهربى:نموذج: DC1500V

حجم:W * H * D: 22 * 129 * 69

تصنيف دفعة تحمل الجهد:6 كيلو فولت

ستاندارد:IEC 60947-3

GB / T 14048.3

الشهادات:CE، CB

البريد الإلكتروني:البريد الإلكتروني: [email protected]

1. رسومات المنتج

2.Parameters

3. المكونات

4. شهادة

DNPVF1-32L 1500Vdc 10 * 85 فيوز هولدر رسومات المنتج

fuse holder-1DNPVF1-32L 1500Vdc 10 * 85 Fuuse Holder المنتج المعلمات

نموذج برودكت

DNPVF1-32L

الوصف

حامل الصمامات الضوئية

القطب

1 ف

طريقة التركيب

تركيب السكك الحديدية الدين

نطاق الأسلاك

0.75-25mm 2

حجم الصمامات

10 * 85 مم / 14 * 85 مم

تصنيف التشغيل الحالي LE

32A

تصنيف الجهد التشغيلي UE

نموذج: DC1500V

تصنيف العزل الجهد UI

نموذج: DC1500V

تصنيف الدافع تحمل IPK الحالي

8 كيلو فولت

كسر القدرة مع الصمامات

30kA

فئة الاستخدام

DC-PV0

مكتبة الشروحات

نموذج: IP20

معيار مرجعي

IEC 60947-3 GB / T 14048.3

الميزات من NPVF1-32L 1500Vdc 10 * 85 Fuuse Holder

– مادة السلوك هي النحاس T2 مع طلاء الفضة.

– رمل الكوارتز السيليكا عالية.

– سرعة كسر الدائرة القصيرة سريعة.

– حياة طويلة ، موثوقية عالية ، استقرار عالي.

— الاعتماد العالمي .

مساعدة الاختيار

— فئة Utilization: GPV

– حجم : 10 * 85 ملليمتر و 14 * 85 ملليمتر

– مؤشر / إشارة: لا شيء

– نوع الاتصال : أسطواني

— Voltage: 1500V DC.

Packaging&shipping

إذا كنت مهتمًا بمنتجنا وتحتاج إليه ، أو كنت بحاجة إلى العينات ، فيرجى الاتصال بنا مباشرة. عنوان البريد الإلكتروني الخاص بنا هوالبريد الإلكتروني: [email protected]ماذا؟

مفتاح عزل الطاقة الكهروضوئية,نظام الطاقة الكهروضوئية

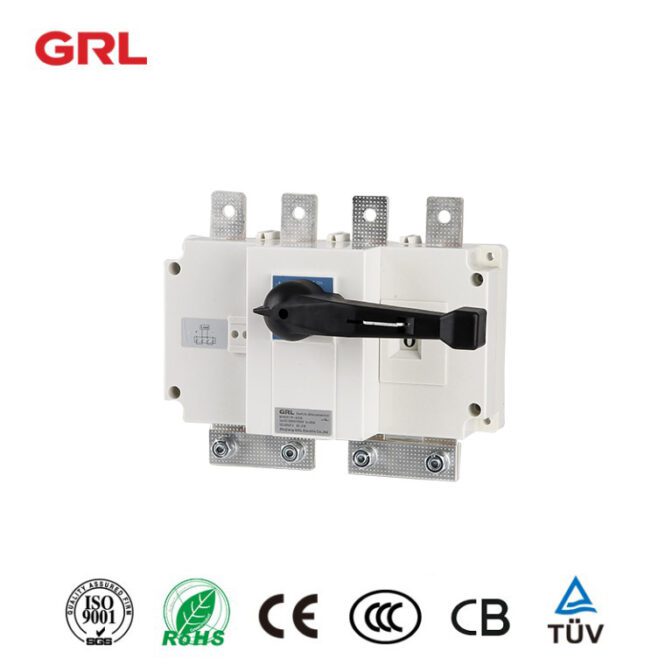

DNH19 سلسلة DC1000V 1500V فاصل التبديل

Application

الوضع:DNH19

التيار:250A، 400A، 1250A

الجهد االكهربى:DC1000V، DC1500V

الشهادات:CE، CB

البريد الإلكتروني:البريد الإلكتروني: [email protected]

1. رسومات المنتج

2.Parameters

3. المكونات

4. شهادة

DNH19 سلسلة DC1000V 1500V تبديل التبديل disconnectors رسومات المنتج

Switch Disconnectors 1DNH19 سلسلة DC1000V 1500V تبديل التبديل disconnectors المعلمات

المعلمات الكهربائية

التيار الحراري التقليدي ITH (A)

 250 ٤٠٠

٥٠٥٠

استخدام الفئة

 دس-21B دس-21B

دس-21B

تصنيف عملية Votage UE (DC)

 1000 (1500) 1000 (1500)

ألف

تصنيف Opreation الحالي IE (A)

 250 ٤٠٠

٥٠٥٠

تصنيف العزل الجهد UI (V)

 ١٦٠٠ ١٦٠٠

١٦٠٠

الدوائر

 1 ف-3 1 ف-3

1 ف-3

تصنيفها قصيرة الوقت تحمل ICW الحالي (Kaeff) هو

 5 خ ع (رأ) ١٢-٦

30

تصنيف قدرة صنع قصيرة الحالية ICW (كا) 50ms

 9 17

63

تصنيف عرام مقاومة الجهد UIMP (KV)

 12 12

12

مقياس باراميتر ميكانيكي

الحياة الميكانيكية (بدون تحميل)

 ٧٠٠٠ ٧٠٠٠

٧٠٠٠

الحياة الكهربائية (أوقات التحميل)

 200 200

200

عزم الدوران التشغيلي (Nm)

 12 16

38

معلمات الاتصال

النحاس القياسية (مم 2)

 120 22 * 150

2 * 500

عرض النحاس القياسي (مم)

 25 32

80

المسمار عزم الدوران دقيقة (Nm)

 20 20

20

المسمار عزم الدوران ماكس (Nm)

 26 26

26

مكونات سلسلة DNH19 DC1000V 1500V Switch Disconnectors

&GT؛ سلسلة GRL DNH19 DC1000V 1500V Switch Disconnectors ، تم تصميم مجموعة DNH19 من موصلات التبديل من 100A إلى 1250A خصيصًا لتطبيقات DC.

تم تصميم موصلات التبديل DNH19 لتوفير أداء فعال وموثوق به حتى في درجات الحرارة المحيطة العالية والظروف البيئية القاسية. فهي خالية من الصيانة تقريبا. يؤدي تصميم الاتصال الفريد إلى ارتفاع أقل في درجة الحرارة.

إن مفتاح تبديل السكين HD13 مناسب لألواح التوزيع في AC 50Hz ، والجهد المقنن حتى AC690V وتصنيف ampere t إلى 3150A. تستخدم بشكل غير منتظم لإغلاق وكسر الدوائر الحالية يدويًا ، أو مفاتيح الفصل. مع مقبض التشغيل الأوسط ، يتم تطبيق المفتاح بشكل أساسي في نظام الطاقة ، ويتم تشغيله كمفتاح كسر الحمل ، ولا يقطع الدائرة بالتيار.

Packaging&shipping

إذا كنت مهتمًا بمنتجنا وتحتاج إليه ، أو كنت بحاجة إلى العينات ، فيرجى الاتصال بنا مباشرة. عنوان البريد الإلكتروني الخاص بنا هوالبريد الإلكتروني: [email protected]ماذا؟

مفتاح السكين

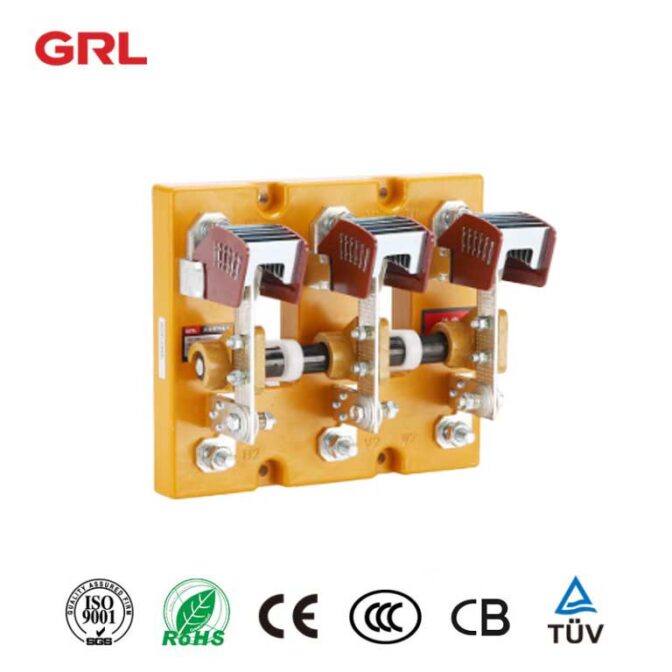

HD13BX Knife Switch

Application

الوضع:HD13BX

الحالي:200A، 400A، 600A، 1000A، 1500A، 2000A، 3000A

الجهد االكهربى:

مواد:قاعدة DMC ، اتصال النحاس ،

الشهادات:

البريد الإلكتروني:البريد الإلكتروني: [email protected]

1. نموذج لا.

2.Dimensio

3. المعلمات

4. المكونات

5. التعبئة

6.Packaging & أمبير؛ الشحن

نموذج رقم

البند

 رقم الطلب التيار

حالة العمل

1 ف-3

 HD13BX-200/31

200A

 درجة الحرارة المحيطة: + 5 °C ~ + 40 °C موقع التثبيت يجب أن يكون على ارتفاع أقل من 2000 م

&nbsp؛

رطوبة:

وعندما تكون أعلى درجة حرارة +40 درجة مئوية، لا تتجاوز الرطوبة النسبية للهواء 50 في المائة.

ويمكن السماح برطوبة نسبية أعلى عند درجات حرارة أقل، مثل 90 في المائة عند درجة حرارة 20oس.

يجب اتخاذ تدابير للتكثيف العرضي بسبب التغيرات في درجات الحرارة المحيطة.

&nbsp؛

تصنيف التلوث البيئي

&nbsp؛

يجب تثبيت المفتاح في مكان لا يوجد فيه اهتزاز كبير ، واهتزاز الصدمة ، والرياح والمطر.

يجب تثبيت المفتاح في مكان لا يوجد فيه وسيط متفجر ولا يوجد غاز وغبار يمكن أن يتآكل المعدن ويدمر العزل.

&nbsp؛

المواد العازلة يمكن أن تصل إلى درجة V0 مثبطات اللهب

2 ف-4

 HD13BX-400/31

٤٠٠ )أ(

3 ف-3

 HD13BX-600/31

600A

4 خ ع (رأ)

 HD13BX-1000/31

1000A

5 خ ع (رأ)

 HD13BX-1500/31

1500A

6 خ ع (رأ)

 HD13BX-2000/31

2000A

7 –

 HD13BX-1500/30

1500A

8

 HD13BX-2000/30

2000A

9

 HD13BX-3000/30

3000A

(10)

 HD13BX-200/41

200A

11

 HD13BX-400/41

٤٠٠ )أ(

12

 HD13BX-600/41

600A

(13)

 HD13BX-1000/41

1000A

14

 HD13BX-1500/41

1500A

15

 HD13BX-2000/41

2000A

16

 HD13BX-1500/40

1500A

17

 HD13BX-2000/40

2000A

18

 HD13BX-3000/40

3000A

بُعد

بارامترات

التيار الحراري Ith / A (A)

 ١٠٠ 200 ٤٠٠ 600 ألف ألف وخمسمائة عام 2000

ثلاثة آلاف

تصنيف currentIe (A)

 ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠

٤٠٠

تصنيف العزل الجهد (V)

 ١٠٠ 200 ٤٠٠ 600 ألف ألف وخمسمائة عام 2000

ثلاثة آلاف

الفولطية المقدرة (V)

 ألف ألف ألف ألف ألف ألف ٦٩٠

٦٩٠

أوقات التحمل الكهربائية ()

 عشرة آلاف ٨٠٠٠ ٨٠٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ثلاثة آلاف

ثلاثة آلاف

1s تصنيفها قصيرة الوقت تحمل الحالي (كا)

 ألف ألف ألف 500 500 500 300

300

قوة التشغيل (N)

 (10) (10) 15 20 25 35 40

40

التيار الحراري Ith / A (A)

 ≤300 ≤300 ≤400 ≤400 ≤450 ≤450 ≤450

≤450

مكونات مفتاح سكين HD13BX

إن مفتاح تبديل السكين HD13 مناسب لألواح التوزيع في AC 50Hz ، والجهد المقنن حتى AC690V وتصنيف ampere t إلى 3150A. تستخدم بشكل غير منتظم لإغلاق وكسر الدوائر الحالية يدويًا ، أو مفاتيح الفصل. مع مقبض التشغيل الأوسط ، يتم تطبيق المفتاح بشكل أساسي في نظام الطاقة ، ويتم العمل كمفتاح كسر الحمل ، لا تقطع الدائرة مع التيار. HD13BX سكين التبديل

خصائص

– النحاس (99.99٪) الاتصالات. سطح القصدير الطلاء

– مع غرف القوس

– عملية الروتاري

– درجة الحرارة الممغنطة – 5 درجة مئوية ~ 40 درجة مئوية

– ارتفاع العمل أقل من 2000 متر

مساعدة الاختيار

– MAX إلى 3150A

3 القطب & أمبير؛ 4 القطب

– الأسلاك الأمامية أو الأسلاك الخلفية

– مع أو بدون غرف مقوسة

اقرأ عن ما هو مفتاح السكينماذا؟

Packaging&shipping

إذا كنت مهتمًا بمنتجنا وتحتاج إليه ، أو كنت بحاجة إلى العينات ، فيرجى الاتصال بنا مباشرة. عنوان البريد الإلكتروني الخاص بنا هوالبريد الإلكتروني: [email protected]ماذا؟

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlسكين التبديل المنتج & GT ؛ & GT ؛

انقر لمشاهدة GRL فيوز المنتج & GT ؛ & GT ؛

مفتاح السكين

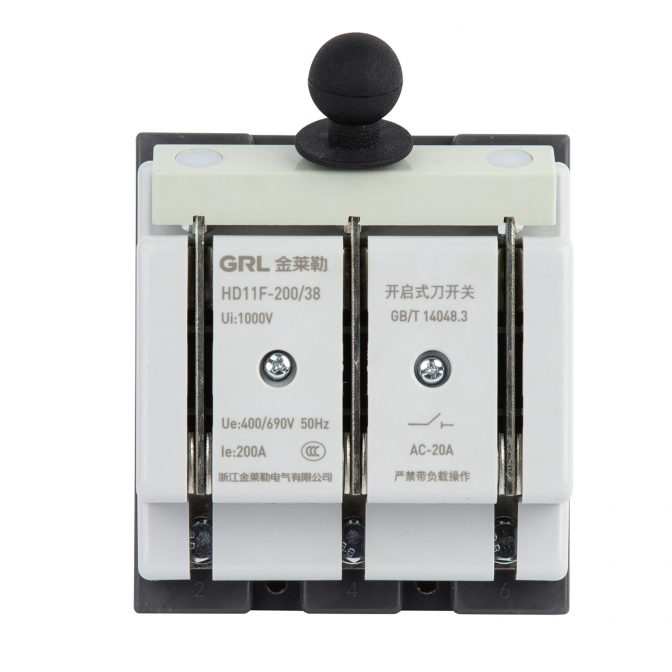

HD11FG Knife Switch

Application

الوضع:HD11FG

الحالي:100A، 200A، 400A، 630A، 1000A

الجهد االكهربى:AC400V / 690V

مواد:قاعدة DMC ، اتصال النحاس ، إطار ABS

الشهادات:

البريد الإلكتروني:البريد الإلكتروني: [email protected]

1. نموذج لا.

2. البعد

3. المعلمات

4. المكونات

5. التعبئة

6.Packaging & أمبير؛ الشحن

نموذج رقم

البند

 رقم الطلب التيار

حالة العمل

1 ف-3

 HD11F-100/38 100A درجة الحرارة المحيطة: + 5 °C ~ + 40 °C موقع التثبيت يجب أن يكون على ارتفاع أقل من 2000 م

&nbsp؛

رطوبة:

وعندما تكون أعلى درجة حرارة +40 درجة مئوية، لا تتجاوز الرطوبة النسبية للهواء 50 في المائة. ويمكن السماح برطوبة نسبية أعلى عند درجات حرارة أقل، مثل 90 في المائة عند درجة حرارة 20oس.

يجب اتخاذ تدابير للتكثيف العرضي بسبب التغيرات في درجات الحرارة المحيطة.

&nbsp؛

تصنيف التلوث البيئي

&nbsp؛

يجب تثبيت المفتاح في مكان لا يوجد فيه اهتزاز كبير ، واهتزاز الصدمة ، والرياح والمطر.

يجب تثبيت المفتاح في مكان لا يوجد فيه وسيط متفجر ولا يوجد غاز وغبار يمكن أن يتآكل المعدن ويدمر العزل.

&nbsp؛

يمكن أن تصل المواد العازلة إلى مثبطات اللهب V0 Graden

2 ف-4

 HD11F-200/38

200A

3 ف-3

 HD11F-400 / 38

٤٠٠ )أ(

4 خ ع (رأ)

 HD11F-630/38

630A

5 خ ع (رأ)

 HD11F-1000/38

1000A

6 خ ع (رأ)

 HD11F-200 / 48

200A

7 –

 HD11F-400 / 48

٤٠٠ )أ(

8

 HD11F-630/48

630A

بُعد

بارامترات

التيار الحراري Ith / A (A) 250 ٤٠٠ ٦٠٣ ألف
التصنيف الحالي IE (A) 100/160 200/250 ٤٠٠ ٦٠٣ ألف

تصنيف العزل الجهد (V)

 ألف ألف ألف ألف ألف
الفولطية المقدرة (V) ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠ ٤٠٠/٦٩٠

أوقات التحمل الكهربائية ()

 ٨٠٠٠ ٨٠٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ٥٠٠ ثلاثة آلاف

1sRated قصيرة الوقت تحمل الحالي (كا)

 6 خ ع (رأ) (10) 15 12 25
قوة التشغيل (N) ≤100 ≤150 ≤150 ≤250 ≤250

مكونات HD11FG سكين التبديل

أولا – مقدمة

إن مفتاح HD11 Knife مناسب لألواح التوزيع في AC 50Hz ، والجهد المقنن حتى AC690V و ampere t إلى 1600A. تستخدم لإغلاق وكسر الدوائر الحالية يدويًا بشكل غير متكرر ، أو مفاتيح الفصل في لوحات توزيع الجهد المنخفض.

تحديث أحدث سكين التبديل تحسين أداء حماية السلامة الشخصية، لمنع صدمة كهربائية عرضية. HD11FG سكين التبديل

خصائص

– النحاس (99.99٪) الاتصالات. سطح القصدير الطلاء

– مع غطاء واقية

– دليل التشغيل

– درجة الحرارة الممغنطة – 5 درجة مئوية ~ 40 درجة مئوية

– ارتفاع العمل أقل من 2000 متر

مساعدة الاختيار

– ماكس إلى 1600A

3 القطب & أمبير؛ 4 القطب

– الأسلاك الأمامية أو الأسلاك الخلفية

–OEM & أمبير؛ ODM

اقرأ عن ما هو مفتاح السكينماذا؟

Packaging&shipping

إذا كنت مهتمًا بمنتجنا وتحتاج إليه ، أو كنت بحاجة إلى العينات ، فيرجى الاتصال بنا مباشرة. عنوان البريد الإلكتروني الخاص بنا هوالبريد الإلكتروني: [email protected]ماذا؟

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlسكين التبديل المنتج & GT ؛ & GT ؛

انقر لمشاهدة GRL فيوز المنتج & GT ؛ & GT ؛

AC عازل التبديل

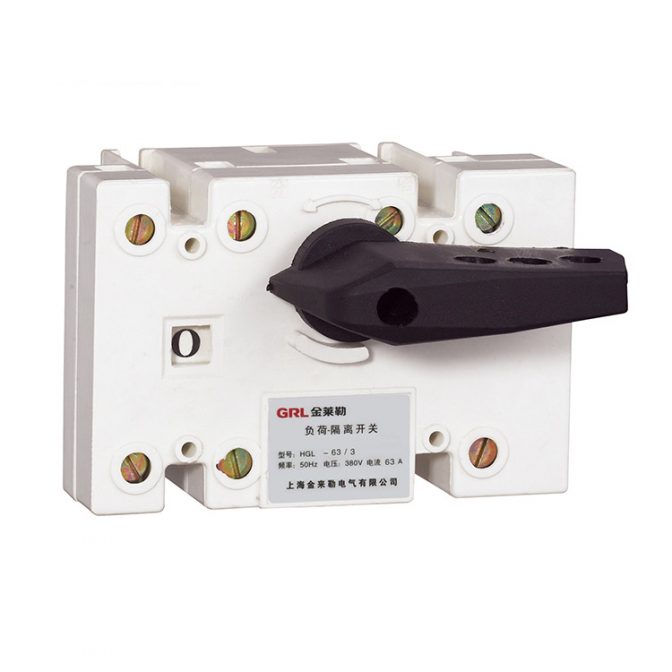

HGL تبديل فاصل

Application

الوضع:HGL

الحالي:63A، 100A، 125A، 160A، 200A، 250A، 315A، 400A، 500A، 630A، 800A، 1000A، 1250A، 1600A، 2000A، 2500A، 3150A

الجهد االكهربى:AC400V / 690V

مواد:DMC الإطار ، النحاس الاتصال مقبض PA66الشهادات:ههه

البريد الإلكتروني:البريد الإلكتروني: [email protected]

1. نموذج لا.

2. البعد

3. المعلمات

4. المكونات

5. التعبئة

6.Packaging & أمبير؛ الشحن

نموذج رقم

البند رقم الطلب التيار حالة العمل
1 ف-3 DNH8 (HGL) – 63/3 63A درجة الحرارة المحيطة: + 5 °C ~ + 40 °C موقع التثبيت يجب أن يكون على ارتفاع أقل من 2000 م

&nbsp؛

الرطوبة: لا تتجاوز الرطوبة النسبية للهواء 50 في المائة عندما تكون أعلى درجة حرارة +40 درجة مئوية. ويمكن السماح بزيادة الرطوبة النسبية عند درجات الحرارة المنخفضة، مثل 90 في المائة عند درجة حرارة 20 درجة مئوية، وينبغي إجراء قياسات للتكثيف العرضي بسبب التغيرات في درجات الحرارة المحيطة.

&nbsp؛

لا يوجد وسيط خطر متفجر.

&nbsp؛

لا الرياح والثلوج تغزو البيئة

&nbsp؛

· تجدر الإشارة إلى ما يلي:

درجة حرارة محيطة خاصة يرجى السماح للشركة المصنعة بمعرفة مقدما.

&nbsp؛
2 ف-4 DNH8 (HGL) – 100/3 100A
3 ف-3 DNH8 (HGL) – 160/3 ١٦٠ ألف
4 خ ع (رأ) DNH8 (HGL) – 250/3 250A
5 خ ع (رأ) DNH8 (HGL) – 400/3 ٤٠٠ )أ(
6 خ ع (رأ) DNH8 (HGL) – 630/3 630A
7 – DNH8 (HGL) – 630 / 3 630A
8 DNH8 (HGL) – 800/3 800A
9 DNH8 (HGL) – 1000/3 1000A
(10) DNH8 (HGL) – 1250 / 3 1250A
11 DNH8 (HGL) – 1600/3 1600A
12 DNH8 (HGL) – 2500/3 2500A
(13) DNH8 (HGL) -3150/3 ٣١٥٠ ألف
14 DNH8 (HGL) – 63/4 63A
15 DNH8 (HGL) – 100/4 100A
16 DNH8 (HGL) – 160/4 ١٦٠ ألف
17 DNH8 (HGL) – 250/4 250A
18 DNH8 (HGL) – 400/4 ٤٠٠ )أ(
19 DNH8 (HGL) – 630/4 630A
20 DNH8 (HGL) – 1000/4 1000A
21 DNH8 (HGL) – 1250 / 4 1250A
22 DNH8 (HGL) – 1600/4 1600A
23 DNH8 (HGL) – 2500/4 2500A
24 DNH8 (HGL) -3150/4 ٣١٥٠ ألف

بُعد

بارامترات

تصنيف الحالي IE / A (A) 63A 100A ١٦٠ ألف 250A 630A
التيار الحراري ITH (A) 40 63 80 ١٠٠ 125 160 200 250 ٣١٥ ٤٠٠ 500 ٦٠٣
الفولطية UE / V ٦٩٠ ٦٩٠ ألف ألف ألف
Intesity عازلة (V) ١٨٩٠ ١٨٩٠ 2200 2200 2200
تحمل الجهد Uimp KV 8 8 12 12 12
التصنيف الحالي IE (A) AC-21B 40 63 80 ١٠٠ 125 160 200 250 ٣١٥ ٤٠٠ 500 ٦٠٣
AC-22B 40 63 80 ١٠٠ 125 160 200 250 ٣١٥ ٤٠٠ 500 ٦٠٣
Ac-23B 40 63 80 ١٠٠ 125 160 200 250 ٣١٥ ٤٠٠ 500 ٦٠٣
مورور السلطة P (كيلوواط) 400V ١٨-٥١ 25 40 40 63 80 ١٠٠ 132 160 ٢٢٠ ٢٨٠ ٣١٥
تصنيف وقت قصير

تحمل ICW الحالي (Ka RMS) 1S

 2 ف-4 2 ف-4 2 ف-4 2 ف-4 6 خ ع (رأ) 6 خ ع (رأ) 9 9 ١٢-٦ ١٢-٦ ١٢-٦ ١٢-٦
تصنيف كسر القدرة ICN (A RMS) AC-23B 400V 320 ٥٠٤ ٦٠٤ ٨٠٠ ١٠٠ ٣٠٨٠ ١٦٠٠ عام 2000 ٥٢٢٠ ٣٢٠٠ أربعة آلاف ٥٠٤٠
تصنيف قدرة التبديل ICM (A RMS) AC-23B 400V ٤٠٠ ٦٠٣ ٨٠٠ ألف ٥٠٥٠ ١٦٠٠ عام 2000 ٢٥٠٠ ٣١٥٠ أربعة آلاف ٥٠٠ ٥٠٠ ٦٠٠ ٣٠٠
تصنيف قصير الوقت تحمل الحالي ICM (Ka) ٢-٨٤ ٢-٨٤ ٢-٨٤ ٢-٨٤ 9.2 9.2 ٥-٥-٣ ٥-٥-٣ ٢٥-٢ ٢٥-٢ ٢٥-٢ ٢٥-٢
أوقات التحمل الكهربائية 400V ١٧٠٠ ١٧٠٠ ١٧٠٠ ١٧٠٠ ألف وأربعمائة ألف وأربعمائة ألف وأربعمائة ألف وأربعمائة ٨٠٠ ٨٠٠ ٨٠٠ ٨٠٠
الكهربائية الحياة 400V 300 300 300 300 200 200 200 200 200 200 200 200
عزم الدوران التشغيلي (Nm) ١.٢ ١.٢ ١.٢ ١.٢ ٦-٥ ٦-٥ (10) (10) 21 21 21 21
الوزن (كلغ) 3pole ٤.٤ ٤.٤ ٥,٥٠ ٥,٥٠ ١.٢ ١.٢ 2 ف-4 2 ف-4 ٤-٤-٤ ٤-٤-٤ ٤-٩-٩ ٤-٩-٩
4pole ٠,٤٢ ٠,٤٢ ٦,٦٢ ٦,٦٢ ١-٤-٤ ١-٤-٤ ٢.٣٥ ٢.٣٥ ٥-٥-٥ ٥-٥-٥ ٦-٣-٣ ٦-٣-٣

مكونات HGL switch Disconnector Introduction

تقدم GRL مجموعة خطيرة من مفاتيح الفصل للتطبيقات المختلفة.

هناك 3 أقطاب و 4 أقطاب ، من الأمبير 63A إلى 3150A. تتكيف المنتجات مع جميع أنواع متطلبات القطع.

عادة ، يتم استخدامها كمفاتيح

إن الهيكل الفريد من نوعه والمواد الخام عالية الجودة يجعل قدرة الكسر أعلى بكثير من العلامات التجارية الأخرى.

GRL أيضا توفير تطبيق مخصص وفقا لخصوصياتك.

خصائص

– النحاس (99.99٪) الاتصالات؛ إطار دمك؛ PA66-V0 مقبض

– مع غرف القوس

– AC-23B (AC400V) ، AC-21B (AC690V)

– 29 عاما الكلاسيكية فصل التبديل

مساعدة الاختيار

– 63A إلى 3150A

3pole & أمبير؛ 4 القطب

– نوع Indoor & أمبير ؛ نوع في الهواء الطلق

– مع اتصال مساعد أم لا

– نوع مرئي وأمبير؛ نوع غير مرئي

المعزل التبديل أو إيقاف التشغيل

التعبئة البيانات

عارضة أزياء رقم: حجم الكرتون التعبئة الكمية واحد / GW (كجم)

وحدة / GW (كلغ)
HGL-63/3 48 * 26.5 * 28 (33) 0،388 ١٣,٨٠٤
HGL-100/3 48 * 26.5 * 27.5 24 ٥,٥٠ ١٤-٢
HGL-160/3 44 * 30 * 26.5 15 ١-٥١ ١٨-٥٢
HGL-250/3 39 * 37 * 36 12 2 ف-4 25
HGL-400/3 31 * 28 * 32 2 ف-4 ٤.٣٥ 9.7
HGL-630/3 31 * 28 * 32 2 ف-4 ٤-٩-٩ ١٠-٨
HGL-1000/3 45 * 36 * 21 1 ف-3 11.75 12.75
HGL-1250/3 45 * 36 * 21 1 ف-3 ١٣-٣٥ ١٤-٣٥
HGL-1600/3 45 * 36 * 21 1 ف-3 ١٣-٣٥ ١٤-٣٥
HGL-2500/3 47.5 * 40.5 * 37 () 1 ف-3 1 ف-3
HGL-3150/3 53 * 40.5 * 37 () 1 ف-3 1 ف-3
HGL-63/4 48 * 26.5 * 28 (33) ٤.٤ ١٤-٢
HGL-100/4 48 * 26.5 * 27.5 24 0،6 ٥-٥-٤
HGL-160/4 45 * 36 * 21 12 ١ – ٣٥ ٧١-٢
HGL-250/4 51 * 37 * 24 8 ٢.٣٥ ٩١-٨
HGL-400/4 37 * 28 * 32 2 ف-4 ٥-٤-٤ ١١-٨
HGL-630/4 37 * 28 * 32 2 ف-4 ٦-٢-٢ ١٣-٤
HGL-1000/4 57 * 36 * 21 1 ف-3 1 ف-3
HGL-1250/4 57 * 36 * 21 1 ف-3
HGL-1600/4 57 * 36 * 21 1 ف-3
HGL-2500/4 47.5 * 52.5 * 37 () 1 ف-3 46 47
HGL-3150/4 53 * 52.5 * 37 () 1 ف-3 56 57
HGL-100 / 3Z1 43 * 37 * 18 6 خ ع (رأ) ١.٩٥ 12.7
HGL-160 / 3Z1 47 * 22.5 * 42 6 خ ع (رأ) 3 ف-3 19
HGL-250 / 3Z1 51.5 * 38.5 * 24.5 4 خ ع (رأ) 4-8 ٠٢-٢
HGL-400 / 3Z1 56 * 32 * 32 2 ف-4 9.85 20.7
HGL-630 / 3Z1 56 * 32 * 32 2 ف-4 ١١-٢-٢ ٣.٤.٤
HGL-1000 / 3Z1 49 * 36 * 34.5 () 1 ف-3 28 29
HGL-1250 / 3Z1 49 * 36 * 34.5 () 1 ف-3 31 32
HGL-1600 / 3Z1 49 * 36 * 34.5 () 1 ف-3 1 ف-3
HGL-2500 / 3Z1 61 * 53 * 53 () 1 ف-3 1 ف-3
HGL-3150 / 3Z1 61 * 53 * 53 () 1 ف-3 1 ف-3
HGL-100 / 4Z1 43 * 37 * 18 6 خ ع (رأ) ٢.٠٥ ١٣-٣
HGL-160 / 4Z1 47 * 25.5 * 42 6 خ ع (رأ) ٣.٠٥ ٩١-٣
HGL-250 / 4Z1 61.5 * 38.5 * 24.5 4 خ ع (رأ) ٥-٥-٥ 23
HGL-400 / 4Z1 56 * 39 * 32 2 ف-4 12.05 ٥٢-١
HGL-630 / 4Z1 56 * 39 * 32 2 ف-4 ١٣-٦٥ ٢٨-٣
HGL-1000 / 4Z1 61 * 36 * 34.5 () 1 ف-3 1 ف-3
HGL-1250 / 4Z1 61 * 36 * 34.5 () 1 ف-3 1 ف-3
HGL-1600 / 4Z1 61 * 36 * 34.5 () 1 ف-3 1 ف-3
HGL-2500 / 4Z1 61 * 53 * 53 () 1 ف-3 1 ف-3
HGL-3150 / 4Z1 61 * 53 * 53 () 1 ف-3 1 ف-3

اقرأ عن ما هو المعزل التبديلماذا؟

Packaging&shipping

إذا كنت مهتمًا بمنتجنا وتحتاج إليه ، أو كنت بحاجة إلى العينات ، فيرجى الاتصال بنا مباشرة. عنوان البريد الإلكتروني الخاص بنا هو البريد الإلكتروني: [email protected]ماذا؟

فيوز تبديل فاصل,عمودي فيوز تبديل فاصل

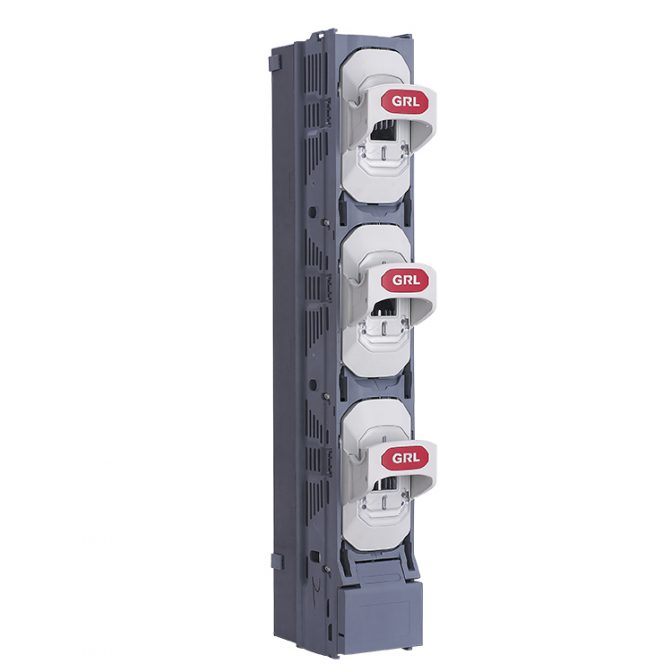

DNH18 فيوز التبديل قطع

Application

الوضع:DNH18

التيار:160A، 250A، 630A، 800A

الجهد االكهربى:400VAC / 500VAC / 690VAC

مواد:DMC ، PA66 ، PC ، ABS

الشهادات:Ce، توفالو

البريد الإلكتروني:البريد الإلكتروني: [email protected]

1.Dimensional رسم

2.Parameters

3. المكونات

4.Packing البيانات

5.Packaging & أمبير؛ الشحن

ابعاد:

بارامترات

DNH18-160 DNH1-250 DNH1-400 DNH1-630
مع الصمامات الفولطية UE / V نموذج: AC400 نموذج: AC500 نموذج: AC690 نموذج: AC400 نموذج: AC500 نموذج: AC690 نموذج: AC400 نموذج: AC500 نموذج: AC690 نموذج: AC400 نموذج: AC500 نموذج: AC690
تصنيف Current IE / A 160 125 ١٠٠ 250 250 200 ٤٠٠ ٤٠٠ ٣١٥ ٦٠٣ ٦٠٣ ٦٠٣
تصنيف العزل voltageUi / V ألف ألف ألف ألف
تيار حراري Ith / A 160 125 ١٠٠ 250 250 200 ٤٠٠ ٤٠٠ ٣١٥ ٦٠٣ 500
تحمل voltageUimp / KV 8 12 12 12
تصنيف قصير الوقت تحمل currentIq / Ka 50 ١٠٠ ١٠٠ 50 ١٠٠ ١٠٠ 50 ١٠٠ ١٠٠ 50
استعمال catagory Ac-23B Ac-23B AC-22B Ac-23B AC-22B AC-21B Ac-23B AC-22B AC-21B Ac-23B AC-22B AC-21B
أوقات التحمل الكهربائية 200 200 200 200
مع وصلة النحاس الفولطية المقدرة (UE / V) UE / V /. /. نموذج: AC500 /. /. نموذج: AC500 /. /. نموذج: AC500 /.
تصنيف currentIe / A /. /. 250 /. /. ٤٠٠ /. /. ٦٠٣ /.
تصنيف العزل voltageUi / V /. ألف ألف ألف
تيار حراري Ith / A /. /. 250 /. /. ٤٠٠ /. /. ٦٠٣ /.
تحمل voltageUimp / KV /. 12 12 12
تصنيف وقت قصير تحمل الحالي ICW كا / 1S /. /. 12 /. /. 12 /. /. 12 /.
استعمال catagory /. /. Ac-23B /. /. Ac-23B /. /. Ac-23B /.
الحياة الكهربائية /. 200 200 200
المعايير المشتركة تصنيف التردد هرتز /. ٥٠/٦٠ ٥٠/٦٠ ٥٠/٦٠
رابط الصمامات الحجم (RT16 / NT / NH) IEC 60269-2 GB / T 13539.2 00 1 ف-3 2 ف-4 3 ف-3
التشغيل الحالي في / أ 160 125 ١٠٠ 250 250 200 ٤٠٠ ٤٠٠ ٣١٥ ٦٠٣ ٦٠٣ 500
فقدان الطاقة P / W 12 12 12 18 23 32 28 34 45 40 48 60
التنظيم قوة P / W ألف وأربعمائة ألف وأربعمائة ٨٠٠ ٨٠٠ ألف وأربعمائة ٨٠٠
تباعد شريط الحافلة هو مم ٥١٥ ٥١٥ ٥١٥ ٥١٥
جهات أخرى التبديل فتح وإغلاق إشارة التغذية المرتدة (microswitch) يمكن القيام به يمكن القيام به يمكن القيام به يمكن القيام به
مراقب الصمامات الإلكترونية (EFM) يمكن القيام به يمكن القيام به يمكن القيام به يمكن القيام به
مستوى الحماية (الأمامي) افتح نموذج: IP20 نموذج: IP20 نموذج: IP20 نموذج: IP20
كولسي نموذج: IP30 نموذج: IP30 نموذج: IP30 نموذج: IP30

مكونات DNH18 fuse switch Disconnector

&GT؛ يتم تثبيت GRL DNH18 فصل التبديل الصمامات العمودية مع محطة معلقة خاصة ومتصلة مباشرة إلى بسبار. يمكن تثبيت محطة التعليق على المفتاح مقدمًا وتثبيتها بشكل متكامل مع التبديل بكفاءة وسهولة. وهو يتوافق مع المعيار الوطني GB / T 13539.2 و GB / T 14048.3 ومعيار اللجنة الكهروتقنية الدولية IEC 60947-1 و IEC 60947-3.

يمكن أن يوفر فصل تبديل الصمامات العمودية DNH18 مجموعة متنوعة من أوضاع الأسلاك لتلبية احتياجات الأسلاك الخاصة بك في مواقف مختلفة.

تستخدم على نطاق واسع في شبكات الطاقة ، والتحكم الصناعي في الطاقة ، والطاقة الجديدة وغيرها من المجالات.

في نظام الطاقة ، يتم تطبيقه على نطاق واسع في عمود التغذية ، ولوحات التوزيع المتكاملة ، وخزائن توزيع الطاقة منخفضة الجهد ، وخزائن تعويض المكثفات ، إلخ. في مجال الرقابة الصناعية ، يستخدم على نطاق واسع في المعدات الكهروضوئية ، والأفران الكهربائية الصناعية ، وخزائن التحكم الصناعية في تصنيع السيارات وغيرها من الصناعات. في صناعة الطاقة الجديدة ، يتم تطبيقه عمومًا في صناديق التجميع والخزائن المتصلة بالشبكة ، إلخ.

& GT؛ مفتاح الصمامات

التعبئة البيانات:

نموذج (بدون فتيل) حجم الكرتون التعبئة الكمية واحد / GW (كجم)

وحدة / GW (كلغ)
DNH18-160 / 3L 70 * 38 * 24 8 ٢.٥٢ ٢١-٢٦
DNH18-250 / 3L 70 * 44 * 27 4 خ ع (رأ) ٥-٧٦ ٢٤-٢٨
DNH18-400 / 3L 70 * 44 * 27 4 خ ع (رأ) ٥-٥٢ ٢٧.٣٢
DNH18-630 / 3L 70 * 44 * 27 4 خ ع (رأ) ٥٢-٥٢ ٣١.٣٢
DNH18-160 / 3S 70 * 38 * 24 8 ٢.٣٥ ٩١-٩
DNH18-250 / 3S 70 * 44 * 27 4 خ ع (رأ) ٥.٦٢ ٢٣-٧٢
DNH18-400 / 3S 70 * 44 * 27 4 خ ع (رأ) ٦-٣٥ ٦٢-٦٤
DNH18-630 / 3S 70 * 44 * 27 4 خ ع (رأ) ٧-٣٦ ٣٠.٦٨

انقر لمشاهدة GrlDNH7-160 المنتج & GT ؛ & GT ؛

Packaging&shipping

إذا كنت مهتمًا بمنتجنا وتحتاج إليه ، أو كنت بحاجة إلى العينات ، فيرجى الاتصال بنا مباشرة. عنوان البريد الإلكتروني الخاص بنا هو البريد الإلكتروني: [email protected]ماذا؟
