فيوز تبديل فاصل,hr6

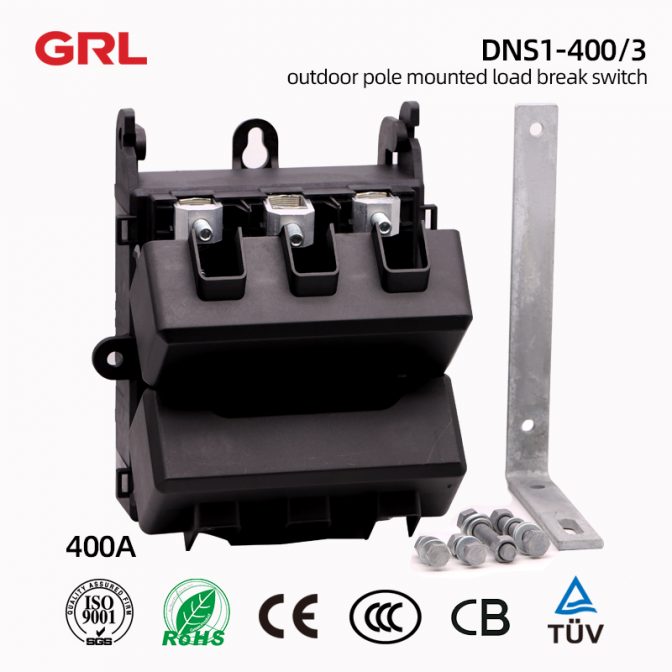

DNS1-400 / 3 في الهواء الطلق القطب شنت تحميل كسر التبديل

ملاحظات عامة

في الهواء الطلق القطب شنت تحميل كسر التبديل DNS1-400 / 3 هوابل تصل إلى 400A فيوز NH حجم 1 و 2.

وهو مثالي لجميع حمايات التوزيع الثانويةيمكن توصيله بعروات الكابلات (غير المدرجة) أو الموصلاتالقابلة للتكوين لعملية أحادية القطب ، ثنائية القطب ، ثلاثية الأقطاب إلخ.

مع أجهزة للإشارة والإشارة إلى التشغيل وملحقات السلامة لتحسين تشغيل cquipment

ميزات

&nbsp؛

  • رابط حامي
  • ضوء التشغيل الصمامات * مؤشر الصمامات المثبتة
  • خصائص المشاهد من الصمامات المثبتة
  • إدراج السلامة القابلة للإغلاق للأشقاء من القطبين على شكل قطب ، القطب ، الخ.
  • الثقوب مناسبة للفتح والإغلاق السليم والآمن تجميع وتفكيك الغطاء

أكثر من حجم وحجم التثبيت

ما قبل التثبيت مقدما

شنت القطب

استبدال فيوز لينك

تحذير السلامة !

&nbsp؛

1، من أجل حماية الكهربائية
معدات أفضليرجى اختيار وصلة الصمامات مطابقة مع الدائرة ؛
2 ، سوف ينكسر رابط الصمامات على الفور
وقطع الطاقة عند خطأ الدائرة أو التسبب في حريق:
3، عندما كهربائي هو الحفاظ على
المعدات أو استبدال fusesيرجى التأكد من قطع الدائرة لمنع الصدمة الكهربائية.

انقر لمشاهدة GrlDNH7-160 المنتج & GT ؛ & GT ؛

Contact

PV قاعدة الصمامات,حامل الصمامات,حامل الصمامات PV

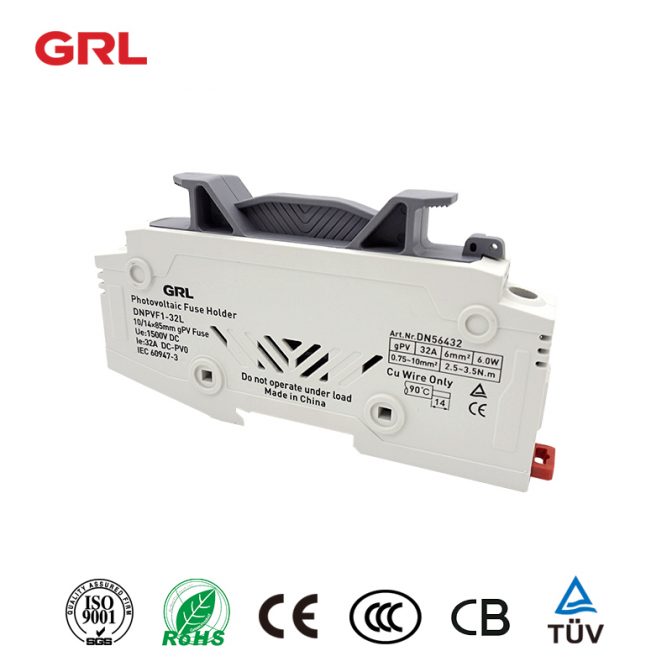

حاملات الصمامات الكهروضوئية DNPVF1-32L DC1500V 30A

حاملي الصمامات الضوئية DNPVF1-32L

الاسم والوصف حاملي الصمامات الضوئية
القطب 1 القطب
طريقة التركيب تركيب السكك الحديدية الدين
منطقة الموصل 0،75-25 مم2 ف-4
حجم وصلة الصمامات 10 * 85/14 * 85mm
تصنيف التشغيل الحالي LE 30A
تصنيف الجهد التشغيلي UE نموذج: DC1500V
تصنيف العزل الجهد UI نموذج: 1500V
تصنيف دفعة withstangd الجهد Uimp 8KV
كسر القدرة مع الصمامات 20KA
فئة الاستخدام DC-PV0
درجة الحماية نموذج: IP20
(المرجع) المعيار IEC 60947-3 GB / T 14048.3

Photovoltaic Fuse Holders

Photovoltaic Fuse Holders 10*38

ما هي وظيفة حامل الصمامات؟

تتمثل وظيفة حامل الصمامات في توفير موقع آمن ويمكن الوصول إليه بسهولة لتركيب الصمامات واستبدالها في الدائرة الكهربائية. حامل الصمامات له وظيفتان أساسيتان:

1. حماية الصمامات: الوظيفة الرئيسية لحامل الصمامات هي حماية الدائرة الكهربائية من التدفق الحالي المفرط. عندما يتجاوز التيار الذي يمر عبر الدائرة السعة المقدرة للصمامات ، فإن الصمامات سوف تذوب أو تنفجر ، مما يقطع الدائرة ويمنع تلف مكونات الدائرة أو الأسلاك. يحمل حامل الصمامات الصمامات في مكانها ويضمن الاتصال الكهربائي المناسب بين الصمامات والدائرة.

2.Fuse استبدال:حاملي الصماماتالسماح باستبدال الصمامات بسهولة عند انفجارها أو عند الحاجة إلى الصيانة أو استكشاف الأخطاء وإصلاحها. يوفر الحامل طريقة مريحة وآمنة لإزالة الصمامات المنفوخة وتثبيت فتيل جديد ، مما يقلل من وقت التوقف عن العمل ويضمن استعادة حماية الدائرة على الفور.

من خلال تثبيت الصمامات بشكل آمن في مكانها وتسهيل الاستبدال السهل ، يلعب حامل الصمامات دورًا حاسمًا في الحفاظ على سلامة ووظائف الدوائر الكهربائية. فهو يساعد على منع الأحمال الزائدة والدوائر القصيرة والأضرار المحتملة للمعدات أو الأسلاك ، وبالتالي الحماية من المخاطر الكهربائية وضمان التشغيل الموثوق به.

&nbsp؛

فيما يلي بعض المعلومات الإضافية حول وظيفة حامل الصمامات:

1. الاتصال الكهربائي: أصحاب الصمامات ضمان الاتصال الكهربائي المناسب بين الصمامات والدائرة. وهي تتميز بالمحطات الطرفية أو الموصلات التي تمسك الصمامات بشكل آمن في مكانها مع توفير اتصال كهربائي موثوق به. هذا الاتصال أمر بالغ الأهمية لتدفق التيار الكهربائي عبر الدائرة ويضمن أن الصمامات يمكنها اكتشاف ظروف التيار الزائد والاستجابة لها بفعالية.

2. حماية ميكانيكية: أصحاب الصمامات توفر الحماية الميكانيكية للصمامات. فهي تساعد على منع الاتصال العرضي بالصمامات ، مما قد يؤدي إلى مخاطر السلامة أو تلف الصمامات نفسها. عادة ما يتضمن تصميم الحامل ميزات مثل الأغطية أو العبوات أو الدروع التي تحمي الصمامات من التأثير المادي والغبار والرطوبة والعوامل البيئية الأخرى.

3.Mounting والتركيب: أصحاب الصمامات تأتي في تكوينات مختلفة لاستيعاب متطلبات التركيب المختلفة. قد تكون مصممة لتركيب ثنائي الفينيل متعدد الكلور ، تصاعد لوحة ، أو التثبيت في الخط. يسمح تصميم الحامل بالتعلق الآمن بالموقع المناسب ، مما يضمن بقاء الصمامات في مكانها أثناء التشغيل وتقليل خطر التوصيلات الفضفاضة أو الاضطرابات في الدائرة.

4. تحديد الصمامات: بعض أصحاب الصمامات تشمل ميزات وضع العلامات أو وضع العلامات لتحديد نوع الصمامات أو التصنيف أو التطبيق. وهذا يساعد المستخدمين على تحديد الصمامات البديلة الصحيحة بسهولة ويضمن حماية الدائرة بشكل كافٍ. التحديد السليم للصمامات مهم بشكل خاص في التطبيقات ذات الصمامات المتعددة أو الأنظمة الكهربائية المعقدة.

5. مرونة التصميم: تتوفر حاملات الصمامات في مجموعة واسعة من الأحجام وعوامل الشكل والمواد لاستيعاب أنواع الصمامات المختلفة والتصنيفات الحالية والظروف البيئية. تسمح مرونة التصميم هذه بالتوافق مع التطبيقات المختلفة ، مما يتيح للمستخدمين اختيار حامل الصمامات المناسب الذي يلبي متطلباتهم المحددة.

بشكل عام ، يوفر حاملو الصمامات دورًا حاسمًا في الدوائر الكهربائية من خلال الحماية من ظروف التيار الزائد ، وتسهيل استبدال الصمامات ، وضمان الاتصال الكهربائي ، وتوفير الحماية الميكانيكية ، والمساعدة في تحديد الهوية ، وتوفير مرونة التصميم. فهي عنصر أساسي للحفاظ على السلامة الكهربائية والموثوقية في مجموعة واسعة من التطبيقات ، بما في ذلك أنظمة السيارات والصناعية والسكنية والتجارية.

انقر للعرض grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة حامل الصماماتالمنتج & GT; & GT;

انقر للعرضرابط الصماماتالمنتج & GT; & GT;

مفتاح النقل,مفتاح النقل اليدوي

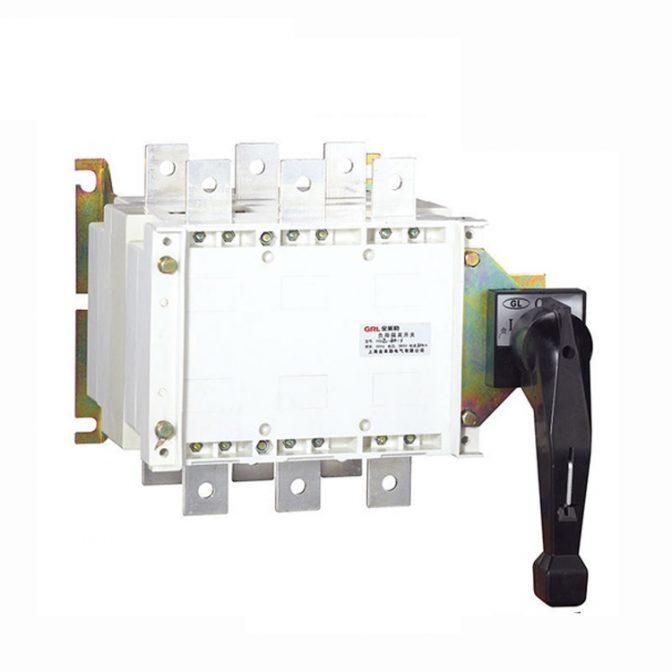

HGLZ Manual Transfer Switch

HGLZ دليل نقل التبديل المعلمات

بند المنتج دردشةHGLZ
التصنيف الحالي 63A، 100A، 125A، 160A، 200A، 250A، 315A، 400A، 500A، 630A، 800A، 1000A، 1250A، 1600A، 2500A، 3150A
Voltage تقييمه AC 400VAC / 690V
التطبيقات خزانات التحكم الصناعية
وضع التشغيل مقبض التشغيل الأمامي أو الخارجي المباشر

ما هو مفتاح النقل اليدوي HGLZ؟

مفتاح النقل اليدوي HGLZ ، ويسمى أيضًا مفتاح التغيير الكهربائي ، مناسب لتغيير مجموعتين من الدوائر الكهربائية ذات الجهد المنخفض أو تغيير مجموعتين من الأجهزة المحملة أو عزل السلامة.

Modle من العملية

  • التشغيل المباشر: مقبض مثبت على المفتاح.
  • العملية خارج المجلس: Handleinstalled خارج باب لوحة توزيع الطاقة.

تحتوي المنتجات على ثلاثة أقطاب وأربعة أقطاب و (ثلاثة + على وخارج الأقطاب النيوترالية). يتم استخدام عمود ممتد للعملية خارج اللوحة. يمكن تجميع مجموعتين من الاتصالات المساعدة وفقًا للطلب.

يمكن لـ GRL تزويد المنتجات بنوافذ مراقبة كما هو مطلوب لمراقبة حالة التشغيل المباشر لجهات الاتصال مباشرة. الملكية الميكانيكية والممتلكات الكهربائية تتوافق مع الملكية الميكانيكية والكهربائية من HGLZ 63A ~ 3150A. يمكن توفير جسر لمحتوى محطة المدخل أو المخرج للتبديل.

ملاحظة

عند استخدام وضع الجسر ، من الضروري الإشارة إلى أن المدخل أو المخرج متصل به. 125 ~ 630A مناسبة لعزل الدائرة على الخروج.

فوق 1000A مناسبة فقط للعزل الكهربائي. 125 ~ 630A لديها ثلاثة أقطاب وأربعة أقطاب (ثلاثة أقطاب + على أو خارج القطب المحايد).

قاعدة الصمامات,السكك الحديدية الصمامات العمودية

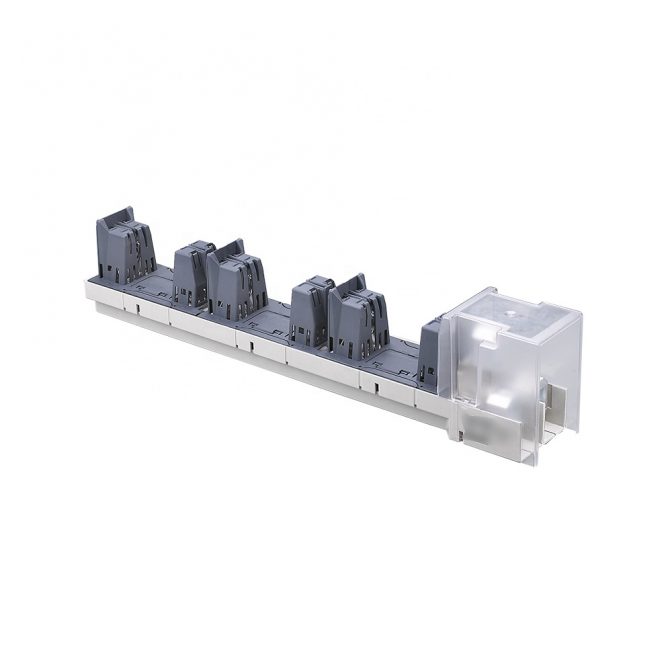

DNTRS السكك الحديدية العمودية الصمامات

DNTRS Vertical Fuuse Rail معلمات

بند المنتج DNTRS
التصنيف الحالي 100A-630A
Voltage تقييمه AC 400VAC / 690V
التطبيقات خزانات التحكم الصناعية
أحجام الصمامات NH00، NH1، NH2، NH3
تصنيفها Frequency 50/60 هرتز
تصنيف Insulation Voltage (UI) نموذج: 1000V
تصنيفها 10 كيلو فولت
وضع الاتصال الافتراضي الوضع V-المشبك
وضع الاتصال الآخر الوضع المسمار & أمبير؛ كابل العروة
تركيب من busbar
  • مثقب مستطيل بسبار
  • غير مثقب مستطيل بسبار
  • أخرى
طريقة ثابتة
  • مسامير
  • خطاف
  • الملحقات المخصصة الأخرى

ما هو DNTRS Vertical Fuuse Rail؟

تتميز قضبان الصمامات العمودية DNTRS بهندسة عملية فريدة من نوعها. يدرك GRL تكامل المحولات الحالية ومفتاح الصمامات. يتم استخدام جهاز إدخال سلك حافة السكين وجهاز إطفاء القوس لضمان سلامة المشغل.

تحتوي قضبان الصمامات العتيقة GRL على الخيارات التالية:

  • شفرة العزل الاختيارية. حماية شاملة لنواة الصمامات.
  • يمكن تثبيت جهاز مراقبة الصمامات ومفتاح الإشارة ، مع ثقب مراقبة الصمامات ذاتية الإغلاق.
  • يمكن استخدامه كمفتاح أساسي. يمكن أن تصل قدرة الكسر الفوري إلى 100kA.
  • قدرة التشغيل مع الحمل تصل إلى 1.3 مرة من التيار المقنن
  • 100mm أو 185mm بسبار التثبيت

تفاصيل فوثر

  • يمكن أن يكون النوع الملتصق عبارة عن ثلاث مراحل مغلقة في وقت واحد. ويمكن تشغيل نوع الانقسام بشكل مستقل.
  • العملية بأمان . في حين أن الصمامات مثبتة في المقبض ، يمكن استخدامها كشفرة اتصال مباشرة.
  • إنها جميلة وعملية. يمكن تفكيك المفتاح بأكمله بسهولة وتثبيته في الخزانة بسرعة.
  • تقليل الأسلاك وتسهيل زيادة استخدام الحلقة والخزانة.
  • قاعدة شبكية. درجة مثبطات اللهب ، درجة حماية الضميمة تصل إلى IP30.
  • أحدث المنتجات لديها أعلى استخدام في السوق.
  • يمكن أن تصل قوة الكسر الفورية إلى 100kA.
  • يمكن أن تصل القدرة التشغيلية مع الحمل إلى 1.3 مرة من التيار المقنن.
  • يمكن استخدامها مع شاشات الصمامات ومفاتيح الإشارة ووحدات التحكم عن بعد.
مفتاح السكين

سلسلة HD (HS) مفتوحة التبديل بليد سكين وسكين نوع تبديل

Backend timeout, please retry it later

Switch Blade Knife HD(HS) series

Open knife switch and knife type change-over switch Knife Blade Switch

Open Knife Blade Switch-1

Scope of application

Knife Blade Switch HD series and HS series open knife switches and knife shaped transfer switches (hereinafter referred to as switches) are applicable to complete sets of power distribution devices with AC 50Hz, rated voltage up to AC690V and rated current up to 3000A. They are used as infrequent manual connection and disconnection of AC circuits or as isolation switches.



The central handle type switch is mainly used in the power station, which does not cut off the circuit with current and is used as an isolating switch.Knife Blade Switch

The central lever operating mechanism switch is mainly used in the switchgear with front operation and rear maintenance, and the operating mechanism is installed in the front.Knife Blade Switch

The side and front lever operated mechanism switch is mainly used in the switch cabinet for side and front operation and front maintenance. The operating mechanism can be installed on both sides of the cabinet.Knife Blade Switch

The switch equipped with arc extinguishing chamber can cut off the current load, and other series of knife switches are only used as disconnectors.Knife Blade Switch

This product conforms to IEC60947-3 GB14048.3 standard.

Read on what is isolator switch?

Normal working and installation conditions

The ambient air temperature is not higher than +40 ℃ and not lower than -5 ℃.Knife Blade Switch

The altitude of the installation site shall not exceed 2000m.Knife Blade Switch

Humidity: when the maximum temperature is +40 ℃, the relative humidity of the air does not exceed 50%. At a lower temperature, a higher relative humidity can be allowed, such as 90% at 20 ℃. Corresponding measures should be taken for the occasional condensation due to temperature changes.Knife Blade Switch

The pollution level of the surrounding environment is level 3.Knife Blade Switch

The switch shall be installed in a place without significant shaking, shock vibration and rain and snow invasion. At the same time, the installation site shall be free of explosive dangerous media, and the media shall be free of gas and dust that are sufficient to corrode metal and damage insulation.Knife Blade Switch

[/vc_row]

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model Overall dimension

Installation dimension

 Handle opening size


A

 B E H G R J K L I O P M Φ C

D

 S T
HS13-200/31

210

 270 80 160 245~

265

 175 210 / 75 26 / / 8 7 80

240

 100 146
HS13-200/41

290

 270 80 160 245~

265

 175 130 / 75 26 / / 8 7 160 240 100

146
HS13-400/31

242

 300 90 180 245~

265

 175 166 / 65 29 / / 12 7 90 240 100

146
HS13-400/41

330

 300 90 180 245~

265

 175 166 / 65 29 / / 12 7 180 240 100

146
HS13-600/31

270

 392 100 185 245~

265

 175 359 40 68 37 / / 16 9 100 240 100 146
HS13-600/41

370

 392 100 185 245~

265

 175 359 40 68 37 / / 16 9 200 240 100

146
HS13-1000/31

330

 442 120 230 245~

265

 230 358 50 62 23 26 26 2-12 9 120 240 100

146
HS13-1000/41

450

 442 120 230 245~

265

 230 358 50 62 23 26 26 2-12 9 240 240 100

146
HS13-1500/31

360

 484 130 255 245~

265

 230 384 70 73 23 35 35 4-12 9 130 260 130

170
HS13-1500/41

500

 484 130 255 245~

265

 230 384 70 73 23 35 35 4-12 9 260 260 130

170
HS13-1500/30

360

 484 130 255 245~

265

 230 384 70 73 23 35 35 4-12 9 130 260 130

170
HS13-1500/40

500

 484 130 255 245~

265

 230 384 70 73 23 35 35 4-12 9 260 260 130

170
HS13-2000/30

500

 474 180 230 245~

265

 280 358 97 62 44 40 55 4-12 9 180 260 130 170
HS13-2000/40

680

 474 180 230 245~

265

 280 358 97 62 44 40 55 4-12 9 360 260 130

170
HS13-2000/31

550

 442 180 230 245~

265

 280 358 2-50 62 23 26 26 2-12 9 180 260 130

170
HS13-2000/41

730

 442 180 230 245~

265

 280 358 2-50 62 23 26 26 2-12 9 360 260 130

170
HS13-3000/30

600

 534 200 260 245~

265

 280 381 117 73 40 45 68 4-16 9 200 260 130

170
HS13-3000/40

790

 534 200 260 245~

265

 280 381 117 73 40 45 68 4-16 9 400 260 130

170
HS13-3000/31

720

 484 230 255 245~

265

 280 384 2-70 73 23 35 35 2-12 9 230 260 130

170
HS13-3000/41

920

 484 230 255 245~

265

 280 384 2-70 73 23 35 35 2-12 9 460 260 130

170

Open Knife Blade Switch-21
Open Knife Blade Switch-22
Open Knife Blade Switch-23

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model Overall dimension

Installation dimension


A

 B E H G R J K L I O P M Φ C

D
HS13BX-200/31

210

 270 80 160 215~

235

 330 210 / 110 26 / / 8 7 80

240
HS13BX-200/41

290

 270 80 160 215~

235

 330 210 / 110 26 / / 8 7 160

240
HS13BX-400/31

242

 300 90 180 215~

235

 330 256 / 110 29 / / 12 7 90

240
HS13BX-400/41

330

 300 90 180 215~

235

 330 256 / 110 29 / / 12 7 180

240
HS13BX-600/31

270

 392 100 185 215~

235

 330 359 40 110 37 / / 16 9 100

240
HS13BX-600/41

370

 392 100 185 215~

235

 330 359 40 110 37 / / 16 9 200

240
HS13BX-1000/31

330

 442 120 230 240~

260

 330 358 50 105 23 26 26 2-12 9 120

240
HS13BX-1000/41

450

 442 120 230 250~

270

 330 358 50 105 23 26 26 2-12 9 240

240
HS13BX-1500/31

360

 484 130 255 250~

270

330 384 70 110 23 35 35 4-12 9 130

260
HS13BX-1500/41

500

 484 130 255 250~

270

330 384 70 110 23 35 35 4-12 9 260

260
HS13BX-1500/30

360

 484 130 255 250~

270

330 384 70 110 23 35 35 4-12 9 130

260
HS13BX-1500/40

500

 484 130 255 245~

265

330 384 70 110 23 35 35 4-12 9 260

260
HS13BX-2000/30

500

 474 180 230 245~

265

 330 358 97 120 44 40 55 4-12 9 180

260
HS13BX-2000/40

680

 474 180 230 245~

265

 330 358 97 120 44 40 55 4-12 9 360

260
HS13BX-2000/31

550

 442 180 230 245~

265

 330 358 2-50 120 23 26 26 2-12 9 180

260
HS13BX-2000/41

730

 442 180 230 245~

265

 330 358 2-50 120 23 26 26 2-12 9 360

260
HS13BX-3000/30

600

 534 200 260 245~

265

 330 381 117 110 40 45 68 4-16 9 200

260
HS13BX-3000/40

790

 534 200 260 245~

265

 330 381 117 110 40 45 68 4-16 9 400

260
HS13BX-3000/31

720

 484 230 255 245~

265

 330 384 2-70 110 23 35 35 2-12 9 230

260
HS13BX-3000/41

920

 484 230 255 245~

265

 330 384 2-70 110 23 35 35 2-12 9 460

260

Click to view grl group company information>>

Click to view grl Knife switch product>>

Click to view grl fuse product>>

فيوز تبديل فاصل,dnh1

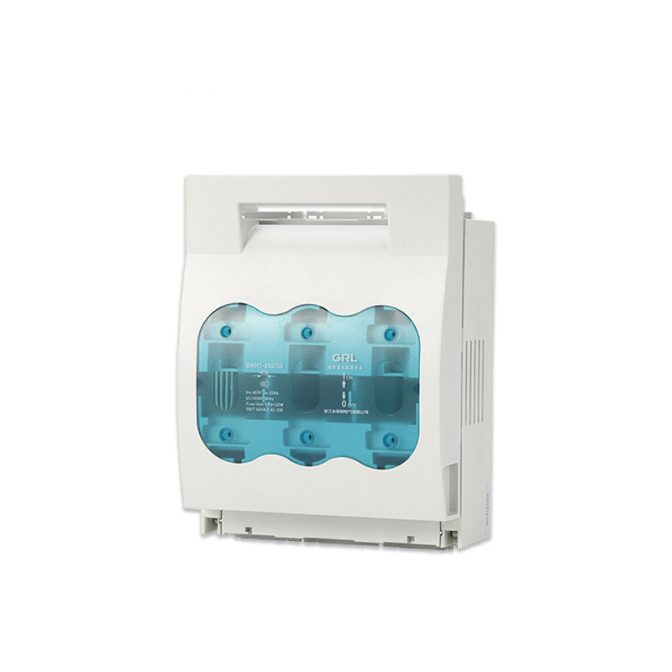

DNH1 250 أمبير 3 المرحلة انصهار قطع التبديل

D NH 1 ان ص هار قطع الت ب دي ل الم علم ات

الم نت ج الب ند D NH 1 ان ص هار قطع الت ب دي ل
تص ني ف الحال ية 40 A -6 30 A
تص ني ف ال جه د 380 V AC / 400 V AC / 6 90 V AC
القد رة على ك سر (k A) AC -23 B (AC 400 V) / AC -21 B (AC 6 90 V)
معيار I EC 60 9 -4 7 -3 GB/T 140 4 8. 3
الت طب يق ات شب كة الط اقة
تول يد الط اقة الك ه رو ض و ئي ة PV
مع دات حما ية الب يئ ة

ان قر لر ؤ ية gr l D NH 7-1 60 الم نت ج>>

ما هو مفت اح قطع الات صال المن ص هر?

مفت اح فصل الص م امات هو جهاز كه رب ائي ي ستخدم لح ما ية الدا ئر ة الك ه رب ائية من الح مل الز ائد .عندما يست ش عر مفت اح قطع الان ص هار الح مل الز ائد في الدا ئر ة ، فإ نه سوف ي قاط ع تد فق الك ه رب اء ومن ع الض ر ر لل دا ئر ة .

G RL واو –استخدام مفت اح قطع الات صالes ع ادة ما تست خدم في المنا زل وال شر كات لح ما ية الأ جه زة والم عد ات الك ه رب ائية من الت لف .

مفت اح قطع الات صال المن ص هر G RL شه ادة

شه ادة منت جات G RL كامل ة ، ير جى الت ش اور[email protected]للت ف اص يل .

فيوز تبديل فاصل,dnh1

DNH1 قطع التبديل

DNH1 قطع التبديل المعلمات

التصنيف الحالي 40A 100A 160A 250A 400A 630A
الفولطية المقننة 380V، 500V، 690V
فئة الاستخدام AC21B (AC400V) AC23B (AC690V)
NH فيوز-لينك الحجم 1 1 2 3

DNH1 قطع التبديل المعلمات

إذا أردنا أن نعرف ما هو مفتاح قطع الاتصال ، في البداية علينا أن ننظر إلى تعريفات أخرى:

قطع يعني وضع (جهاز كهربائي) خارج العمل عن طريق فصله عن مصدر الطاقة.

جهاز تبديل قطع الاتصال هو جهاز ميكانيكي يلبي المتطلبات المحددة لوظيفة العزل في الموضع المفتوح للدائرة.

الغرض من مفتاح قطع الاتصال في دائرة كهربائية هو إيقاف تشغيل جميع الأجزاء المنفصلة أو المنفصلة من الجهاز لأسباب تتعلق بالسلامة عن طريق فصل الجهاز أو الجزء من كل مصدر للطاقة الكهربائية.

مفتاح قطع الاتصال هو جهاز تبديل ميكانيكي قادر على صنع وحمل وكسر التيار في ظل ظروف الدائرة العادية ، والتي قد تشمل ظروف الحمل الزائد المحددة للتشغيل ، أو في ظل ظروف دائرة غير طبيعية محددة (مثل الدوائر القصيرة) لفترة محددة من الزمن.

ما هو مفتاح قطع الاتصال المنصهر؟

مفتاح قطع الاتصالسهو جهاز تبديل يقوم بتبديل / عزل الأحمال ولوحات التوزيع يدويًا. وهي قادرة على صنع وحمل وكسر التيار المقنن المحدد (بما في ذلك الحمل الزائد المحدد). إنه يحمي الأحمال الكهربائية الخلفية ، ويفصل بأمان جميع الأقطاب الكهربائية والمكونات الكهربائية عن مصدر الطاقة تحت الحمل.

بالإضافة إلى الحماية التي يوفرها الصمامات ، فإن مفتاح قطع الاتصال المنصهر له أيضًا خصائص مفتاح التحميل ومفتاح العزل. وهو يتألف من ثلاث مجموعات من المفاتيح والأجسام البلاستيكية ، وتشكل كل مجموعة من المفاتيح كسرًا مزدوجًا لكل مرحلة. هناك فجوة مخصصة لسد الصمامات في وسط كل مجموعة من الشفرات.

عيب هذا الترتيب هو أنه عندما يتم تشغيل المفتاح لاستبدال الصمامات ، قد لا تزال الدائرة المتصلة بمفتاح الفصل المنصهر تحتوي على تيار تسرب ، لذلك يجب على الكهربائيين استخدام معدات الحماية المهنية مثل القفازات العازلة والقبعات الصلبة ، إلخ عند استبدال الصمامات.

انقر لمشاهدة GrlDNH7-160 المنتج & GT ؛ & GT ؛

يؤدي نوع الصمامات من مفتاح قطع الاتصال وظيفة العزل ويحمي الدائرة أيضًا من التيارات الزائدة.

يتم توفير حماية الزائد وماس كهربائى للمعدات الكهربائية الخلفية / الأحمال عن طريق إدخال الصمامات LV HRC على مفتاح قطع الاتصال المنصهر ، عادة ، حجم الصمامات 000 ، 1 2 و 3 ، فإنه يعتمد على نوع متطلبات التثبيت.

الصمامات HRC لديها قدرة كسر ماس كهربائى عالية. بالإضافة إلى ذلك ، فإن وقت فتح مفتاح الفصل المعزل من نوع الصمامات بعد ماس كهربائى قصير جدًا وسريع. عندما ينفجر فتيل HRC ، يجب استبدال فتيل جديد على مفتاح قطع الاتصال المنصهر.

أسهل وأرخص طريقة للجمع بين وظائف الصمامات والعزل هي استخدام مفتاح قطع الاتصال المنصهر. مع هذه الأجهزة مثل قواعد الصمامات ومفاتيح العزل ومفاتيح العزل المنصهرة ، يعمل مفتاح الصمامات أيضًا كعنصر تبديل.

عند إزالة حامل الصمامات ، الذي يحتوي أيضًا على الصمامات ، توجد مسافة عزل مفتوحة بشكل واضح ، والتي يمكنها القيام بأعمال صيانة آمنة. يمكن إزالة الصمامات المنفوخة واستبدالها بسهولة.

يجب أن يتم تشغيل مفتاح قطع الاتصال الكهربائي المنصهر عمليًا فقط من قبل كهربائي مدرب ومؤهل ، ووفقًا لمواصفات التشغيل الكهربائية ، يجب أن يرتدي الكهربائي ملابس واقية.

نظرًا لأن مفاتيح قطع الاتصال المنصهرة لها جهد تحويل محدود وسعة تيار ، فهي بالتالي مناسبة بشكل خاص للتطبيقات التي تكون فيها وظيفة التبديل مطلوبة فقط في بعض الأحيان.

مزايا التبديل قطع الاتصال تنصهر

فوائد أنواع الصمامات من مفتاح قطع الاتصال هي:

مع وظيفة العزلة.

يمكن أن تصمد أمام الدوائر ذات الوقت القصير العالي.

فتح وإغلاق مفتاح قطع الاتصال يدويا أو تلقائيا.

يمكن تحويلها إلى تيار عالٍ.

التبديل تحت الحمل.

وهي متوفرة في 2، 3، 4 إصدارات القطب.

يسمح بالتحقق من حالة عمل الصمامات من خلال الغطاء الشفاف.

كيفية اختيار مفتاح قطع الاتصال تنصهر؟

يتم تصنيع مفتاح قطع الاتصال المنصهر واستخدامه كعناصر موصل (رابط) ، وصمامات الاتصال بالشفرة. يرتبط اختيار نوع موصل الصمامات ارتباطًا مباشرًا بحجم الصمامات المختارة.

لذلك ، أولاً ، يجب اختيار سكن الصمامات (NH000 حتى NH3) وفقًا للتيار الوارد لتحديد موصل تبديل الصمامات الذي سيتم استخدامه.

ثانيًا ، يجب عليك التحقق مما إذا كان مفتاح قطع الاتصال المنصهر قادرًا على حمل التيار المقنن للدائرة أم لا. يجب أن يكون التيار المقنن للحمل أقل من أو يساوي الحد الأقصى للتيار لمفتاح قطع الاتصال المنصهر. قد يكون التصنيف الحالي للصمامات أعلى من مفتاح الفصل المنصهر بسبب متطلبات معايير حجم الصمامات.

تنصهر قطع التبديل الملحقات:

هناك العديد من الملحقات التي يمكن تركيبها على موصلات تبديل الصمامات مثل:

  • مراقبة الصمامات الميكانيكية
  • مراقبة الصمامات الإلكترونية
  • محطات كابل العروة
  • 3 مراحل busbars
  • جهات الاتصال المساعدة
  • أغطية المحطة الطرفية
  • الأقفال والأختام

تنصهر تطبيقات التبديل قطع الاتصال

تبديل الجهاز (تشغيل / إيقاف) (HVAC ، رافعة ، مضخة ، ناقل ، فرن صناعي ، آلة درع)

توزيع الطاقة

لوحة مفاتيح الجهد المنخفض أو عمود التغذية

مراكز التحكم في المحركات (عزل وحماية مبتدئين المحركات)

تطبيقات الأمان

محطات توليد الكهرباء

UPS وتطبيقات الاتصالات

تطبيقات الطاقة الشمسية خارج الشبكة وعلى الشبكة

تنصهر قطع التبديل مخطط الدائرة

تعرف على المزيد حول GRL Disconnect Switch

DPF: GRL كتالوج المنتج

مفتاح عزل الطاقة الكهروضوئية,نظام الطاقة الكهروضوئية

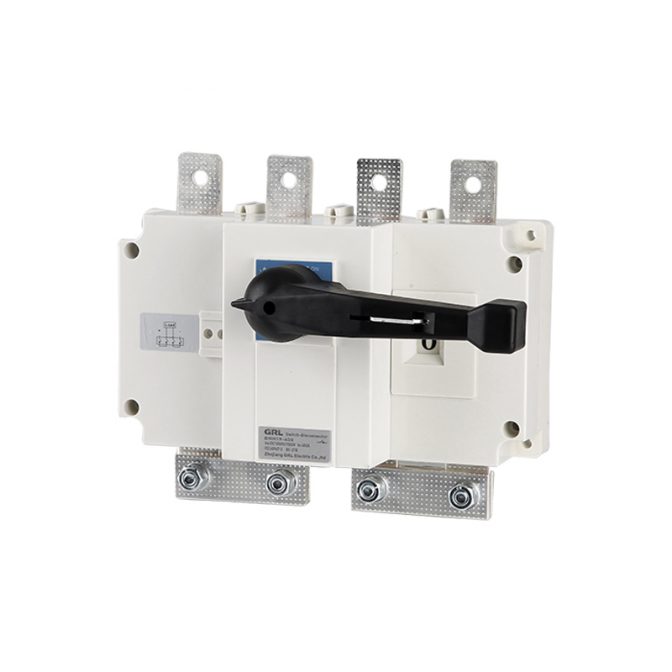

DNH19 العاصمة الرئيسية التبديل فاصل

DNH19 العاصمة الرئيسية التبديل Disconnector المعلمات

بند المنتج DNH19
التصنيف الحالي 100A-1250A
الفولطية المقننة نموذج: DC1000V
أقطاب 4P (المظهر) 2P (مع جسر النحاس)
فئة الاستخدام دس-21B
المعيار IEC60947-3
التطبيقات مربعات سلسلة الموحد

صناديق إعادة الدمج

إدخال العاكس

ما هو DNH19 DC التبديل الرئيسي Disconnector؟

يستخدم DNH19 DC التبديل الرئيسي disconnector لإكمال أو مقاطعة تدفق الكهرباء DC. هذا الجهاز الكهربائي أمر بالغ الأهمية للسلامة والامتثال لأنه بمجرد تثبيته بشكل صحيح ، يمكن لمفصل DC تنفيذ طريقة سريعة وسهلة لإغلاق نظام الطاقة المتجددة.

يمكن لمفتاح المعزل DC أن يجعل الدائرة الرئيسية تتصل وتقطع الاتصال بشكل غير متكرر وتلعب دور الانفصال.

ينطبق DNH19 على صناعات تخزين الطاقة والطاقة والبناء. يوفر GRL 100A ، 125A ، 160A ، 200A ، 250A ، 315A ، 400A ، 500A ، 6800A ، 1000A ، 1250A وغيرها من التيارات المصنفة. عادة ، يمكن استخدام خطوط الكهرباء ذات الجهد المقنن من DC1000V وأقل.

هل يمكنني استخدام مفتاح DC الرئيسي للتيار المتردد؟

قبل أن نناقش ما إذا كان مفتاح DC الرئيسي يعمل كمفتاح AC ، نعتقد أنه من الأفضل الحصول على المفتاح الدقيق الذي يلبي احتياجاتك أولاً. هناك العديد من الشروط التي تؤثر على ما إذا كان يمكن استخدام مفتاح DC كمفتاح AC ، مثل الهيكل والتكوين الداخلي وبيئة الاستخدام.

في بعض الأحيان يكون مفتاح “DC” لتصنيف الجهد المناسب على ما يرام بالنسبة للتيار المتردد. (عادة ما يكون التيار المستمر أكثر صعوبة في المقاطعة). مفاتيح تصنيف AC ليست بالضرورة مناسبة للاستخدام على DC ما لم يتم تحديدها.

بالنسبة لـ GRL DC 1000V ، يمكن استخدام مفتاح DNH19 DC كفصل تبديل AC لـ 1000V وما دونه. على سبيل المثال ، يشير DNH19-630/4 إلى 630A DC1000V ، ولكن لا بأس به مع 630A AC 1000V أيضًا.

تصميم GRL DNH19 على أساس سلسلة GRL AC Switch Disconnector HGL التي زادت فقط من قطعة الانحناء. ومع ذلك ، إذا كانت الشركة المصنعة تستخدم المغناطيس لتفجير القوس ، فلا يمكن استخدام مفتاح قطع الاتصال الشمسي كفصل تبديل التيار المتردد.

إذا كان مفتاح التبديل الرئيسي DC متصلاً بدائرة التيار المتردد ، فلن تكون اتجاهات قوة Lorentz صعودًا أو هبوطًا فحسب.

في الواقع ، سيكون اتجاه قوة لورنتز في كل مكان مما سيؤدي إلى عدم إمكانية إطفاء القوس بأمان.

هل يمكنني استخدام AC Switch لـ DC؟

في بعض الأحيان ، تكون الإجابة نعم. ولكن ضع في اعتبارك أن الجهد المنخفض DC سيكون تيارًا أعلى. يجب تصنيف المفتاح للتيار المناسب.

قد تجد أن بعض المفاتيح تحتوي على كل من جهد التيار المتردد و DC. يكون جهد التيار المتردد عمومًا أعلى من مفتاح التحكم في الجهد DC إذا تم التحقق من التبديل في كل من الجهد AC و DC.

لأن معابر التيار المتردد الصفرية توفر نقطة متأصلة يمكنها عندها إطفاء الأقواس ذاتياً. في هذه الحالة ، يمكن استخدام مفتاح التيار المتردد كمفتاح رئيسي DC.

ابحث عن ورقة بيانات المفتاح الخاص بك. إذا لم يحدد تصنيف DC ، فلا تستخدمه لـ DC فقط من أجل الاحتياطات. لم يتم اختباره لـ DC ولا تحصل على ضمان الشركة المصنعة لما يمكنه التعامل معه.

لمزيد من الأسئلة ، يمكنك كتابة بريد إلكتروني إلينا مباشرة. يمكننا أن نوصي مفتاح فصل الصمامات المناسب لك. عنوان البريد الإلكتروني الخاص بنا هو[email protected].

AC عازل التبديل

HGL تحميل كسر قطع التبديل

HGL تحميل كسر قطع التبديل المعلمات

بند المنتج HGL
التصنيف الحالي 63A-3150A
الفولطية المقننة AC690V / AC1000V
كسر القدرة (كا) AC-21B AC-22B AC-23B
المعيار IEC 60947-3
التطبيقات السلطة نظام التحكم

صناعة المعدات الكهربائية

اقرأ عن ما هو المعزل التبديلماذا؟

ما هو تحميل كسر التبديل؟

مفتاح كسر الحمل هو نوع من المعدات التي تعزل جزء انقطاع التيار الكهربائي عن الجزء المباشر وتخلق نقطة انقطاع واضحة لعزل المعدات المعيبة أو إجراء الصيانة.

الفرق بين مفتاح كسر الحمل وقواطع الدوائر الكهربائية؟

يشبه مفتاح قطع انقطاع الحمل HGL في الهيكل موصل الفصل (كلاهما يحتوي على نقاط انقطاع مرئية في حالة الانفصال) ، ولكن يمكن استخدامه لفتح وإغلاق الدوائر ، والتي بدورها تشبه قاطع الدائرة.

ومع ذلك ، يمكن لقاطع الدائرة التحكم في أي دائرة ، في حين أن مفتاح كسر aLoad يمكنه فقط تشغيل أو إيقاف تشغيل تيار الحمل ، أو إيقاف تشغيل تيار الحمل ، لذلك يتم استخدامه فقط لإيقاف تشغيل الدوائر وتشغيلها في ظل الظروف العادية ، وليس تيار خطأ ماس كهربائى. ومع ذلك ، فمن المطلوب أن هيكلها يمكن أن تمر تيار الخطأ من وقت ماس كهربائى دون ضرر.

نظرًا لأن جهاز إطفاء القوس والاتصال بمفتاح كسر الحمل مصممان لقطع وتوصيل تيار الحمل ، فيجب استخدام مفتاح كسر الحمل مع الصمامات في معظم الحالات ، وهذا الأخير مسؤول عن قطع تيار خطأ الدائرة القصيرة.

عادة ما يكون تردد الفتح والإغلاق وعمر التشغيل لمفاتيح فصل الحمل أعلى من قواطع الدوائر.

HGL load break disconnect switch

مميزات HGL Load Break Disconnect Switches

HGL load break disconnect switch

1، قدرة عالية Breaking
تم تصميم مفاتيح قطع انقطاع الحمل HGL للتعامل مع مستويات عالية من التيار الكهربائي ، مما يضمن الانفصال الآمن حتى في ظل ظروف الحمل الثقيل.

2، البناء القوي
تم بناء هذه المفاتيح بمواد متينة ، وتوفر أداءً طويل الأمد ويمكنها تحمل الظروف البيئية القاسية.

3، تصميم مدمج
إن التصميم المدمج والمريح لمفاتيح قطع انقطاع الحمل HGL يجعلها سهلة التركيب والصيانة ، حتى في البيئات المحدودة المساحة.

4، آليات السلامة
مجهزة بميزات السلامة المتقدمة ، بما في ذلك غرف إطفاء القوس ومؤشرات الكسر المرئية ، تعزز هذه المفاتيح السلامة التشغيلية.

فوائد استخدام HGL Load Break Disconnect Switches

1، تعزيز السلامة
من خلال توفير وسيلة موثوقة لفصل الدوائر الكهربائية ، تساعد مفاتيح قطع انقطاع الحمل HGL على منع الحوادث الكهربائية وتلف المعدات.

2، تحسين كفاءة الصيانة
تسمح هذه المفاتيح بالعزل السريع والآمن للمعدات الكهربائية ، مما يسهل الصيانة ويقلل من وقت التوقف.

3، براعة
مناسبة لمجموعة واسعة من التطبيقات ، بما في ذلك توزيع الطاقة والآلات الصناعية والمنشآت الكهربائية التجارية.

4، الامتثال للمعايير
تلبي مفاتيح قطع انقطاع الحمل HGL معايير السلامة والأداء الدولية ، مما يضمن الامتثال للمتطلبات التنظيمية.

HGL load break disconnect switch

كيفية اختيار نوعية جيدة تحميل كسر التبديل؟

HGL load break disconnect switch

دائما أفضل العلامات التجارية ستكون الأكثر شعبية. في رأيي أن هذا يرجع إلى استراتيجيتهم التسويقية وتاريخهم وسمعتهم وقبولهم في جميع أنحاء العالم أكثر من أي أسباب أخرى. هذا لا يعني أنهم أفضل أو أسوأ بأي شكل من الأشكال ، بل يعني فقط أنهم أكثر قبولاً في العالم على نطاق واسع.

إليك شيء يجب أن تضعه في اعتبارك عند اختيار الشركة المصنعة لمفتاح كسر الحمل:

  1. ما إذا كانت لوحة التلامس والمحطة مطلية بالنحاس بالفضة ، مع سطحين ملامسين منفصلين ، لضمان الأداء الكهربائي الجيد وموثوقية الإغلاق في مكانه؟
  2. ما إذا كانت آلية التشغيل تعتمد تخزين طاقة الربيع ، وآلية تسريع الإفراج الفوري ، والاتصال الفوري وكسر نقاط التوقف المزدوجة؟
  3. ما إذا كان هناك لوحة عزل القوس داخل قذيفة لفصل جهات الاتصال، وضمان أن القوس في كل مرحلة مستقلة إطفاء داخلي، وتحسين أداء السلامة من التبديل؟
  4. باستثناء جزء الأسلاك ، ما إذا كان المنتج يعتمد تصميمًا مغلقًا تمامًا ، مع نافذة لمراقبة حالة الاتصال مباشرة؟
  5. ما إذا كان يمكن تثبيت قفل خاص على مقبض التشغيل لقفل المقبض لمنع سوء التشغيل؟
فتيل

20 أمبير اسطوانة فيوز

20 أمبير اسطوانة الصمامات

اسطوانة الصمامات المعلمات

بند المنتج RT18-32 RT18-63 RT18-125
الحجم 10 * 38mm 14 * 51mm 22 * 58mm
التصنيف الحالي 2A-50A
الفولطية المقننة 500VAC / 690VAC
كسر القدرة (كا) 100KA (500VAC) / 50KA (690VAC)
المعيار IEC 60269-6 GB / T 13539.6
التطبيقات السلطة نظام التحكم,

صناعة المعدات الكهربائية

تابع القراءةما هو فيوز لينك> > >

ما هو فتيل الاسطوانة؟

فتيل الاسطوانة هو نوع سريع من أجهزة السلامة الكهربائية التي تستخدم لحماية الكابلات وخطوط الطاقة والمعدات الكهربائية ضد الأحمال الزائدة والدوائر القصيرة في الأنظمة الكهربائية.

إنه جهاز أمان تم اختراعه لحماية المعدات الكهربائية من التيار المفرط ، مثل الأنواع الأخرى من الصمامات الكهربائية الصغيرة.

تتمثل الوظيفة الرئيسية لصمامات الأسطوانة في حماية الأنظمة وحياة الإنسان.

تابع القراءةما هو وصلة الصمامات الضوئية> > >

البناء & أمبير؛ العمل من اسطوانة الصمامات

* تماما كما يوحي اسمها ، فإن شكل الصمامات الأسطوانية يبدو وكأنه أسطوانة. يتكون جسم فتيل الأسطوانة من السيراميك أو الخزف أو الزجاج.

هناك سلك نحاسي رفيع أو سلك فضي ، أو شريط سبيكة معدنية في منتصف الصمامات. كما أنه يحتوي على غطاء معدني في كل نهاية فتيل ، والتي تستخدم كجهات اتصال عند إدخالها (في سلسلة) في الدائرة الكهربائية.

عادة ، يتكون الغطاء المعدني من النحاس الأحمر المطلي بالنيكل أو النحاس الأحمر المطلي بالفضة والذي يتميز بموصلة عالية. 20 أمبير اسطوانة الصمامات

* اسطوانة الصمامات الجسم يتم ملؤها مع المواد الحبيبية أو مسحوق المعروفة باسم حشو. هناك أنواع مختلفة من المواد المستخدمة كحشو مثل الرمل وكربونات الكالسيوم والكوارتز وما إلى ذلك.

* تم تصميم موصل الأسلاك الرقيقة للاندماج عند درجة حرارة محددة عندما تحمل الدائرة أكثر من التيار المقنن.

عندما يندمج السلك ، تنكسر الدائرة ولا توجد تدفقات حالية. يقوم المسحوق الموجود في خرطوشة الصمامات بتكثيف وتبريد البخار وإخماد القوس هناك عن طريق مقاطعة تيار التدفق.

* يتم تطبيق الصمامات الاسطوانية على نطاق واسع في العديد من أنواع مختلفة من المعدات الكهربائية والإلكترونية. فهي لا تحمي المعدات من الخطر فحسب ، بل تمنع أيضًا الحرائق الخطيرة الناجمة عن ارتفاع درجة حرارة الدائرة.

بمجرد أن يتم تسخين الصمامات الأسطوانية بشكل مفرط ويتم دمج السلك ، فإنه لم يعد يعمل. يجب تثبيت الصمامات الجديدة لاستعادة التيار من خلال الدائرة. يتم استبدال الصمامات الأسطوانية داخل حامل. وهذا ما يسمى حامل الصمامات خرطوشة، مفتاح الصمامات أو حامل الصمامات.

كيفية اختيار حجم التقييم المناسب من اسطوانة الصمامات؟

في حين أن اختيار الصمامات المناسبة وحجمها المقنن للأجهزة الكهربائية يعتمد على عوامل وبيئات مختلفة. لكن الصيغة الأساسية التالية توضح كيفية اختيار الحجم المناسب للصمامات؟

تصنيف الصمامات = (الطاقة / الفولتاج) × 1.25

على سبيل المثال ، يجب عليك العثور على الحجم المناسب للصمامات لمقبس دبوس 10A.

(1000W / 230V) × 1.25 = 5.4A

تطبيق اسطوانة الصمامات

* السيراميك اسطوانة الصمامات:

* مجلس الوزراء التحكم الصناعي.

* بف كومبينر مربع؛

:: حماية أجهزة القياس؛

:: حماية المحولات المعزولة؛

* حماية الموقوفين الطفرة.

* المحرك ، الخ

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

وصلة الصمامات الكهروضوئية,نظام الطاقة الكهروضوئية,PV Fuse

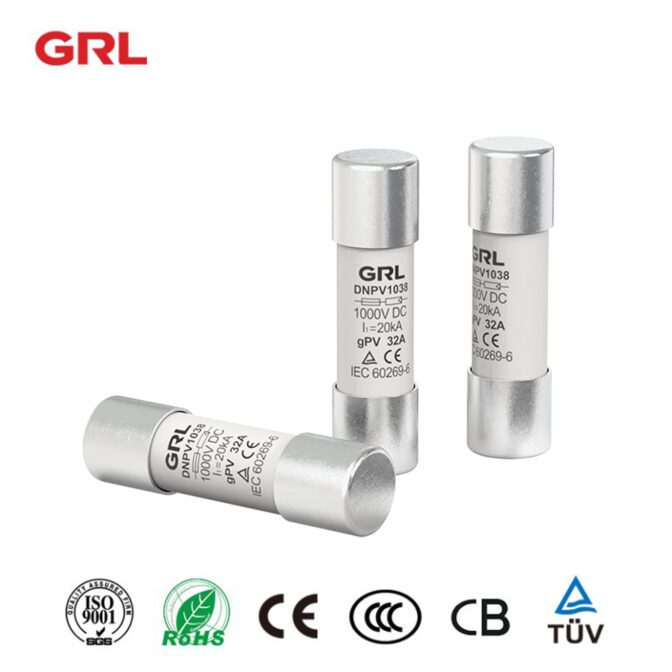

DC1000V السيراميك وصلة الصمامات

DC1000V السيراميك الصمامات لينك المعلمات

بند المنتج نموذج: DNPV1038
التصنيف الحالي 2A-30A
الفولطية المقننة نموذج: DC1000V
كسر القدرة (كا) 20kA
المعيار IEC 60269-6 GB / T 13539.6
التطبيقات النظام الشمسي

كم حجم مختلف من GRL DC1000V وصلة الصمامات السيراميك؟

في الوقت الحاضر هناك حجم 10MM * 38MM.

كيفية اختيار وصلة الصمامات السيراميك لحامل الصمامات؟

* الخطوة 1: تأكيد حجم حامل الصمامات أو مفتاح الصمامات.

* الخطوة 2: تأكيد الجهد وأمبير من حامل الصمامات أو مفتاح الصمامات.

* الخطوة 3: حدد فتيل الاسطوانة وفقا للجهد والأمبير.

نموذج. تم تقييمهسالتيار

(ب)(أ)(ب)

 I2 T (A 2 S) السلطةسالخسارة
0.8 بوصة 1.0 في
&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

نموذج: DNPV1038

 2 ف-4 ١.٢ ٣-٣-٣ ٦,٦٠ ١ – ٣٦
3 ف-3 ٣-٩ – ٣ 11 0،75 ١-٤٢
4 خ ع (رأ) (10) 27 ٤.٩٤ ١.٥١
5 خ ع (رأ) 18 48 ٠.٩٨ ١.٨١
6 خ ع (رأ) 31 89 1 – 10 ١.٨٤
8 3-1 21 ١-٣١ ١.٨٦
(10) ٧-٢ 68 ١.٢١ ٢.٠٨
12 16 ١٦١ ١ – ٣٨ ٢.٦٢
15 24 ٥٢٥ 1 – 67 ٢.٩٥
20 38 392 ١-٩٢ ٣-١٢
25 71 ٥٠٨ ٢.١ ٣-٤٦
30 102 ٨١٢ ٢-٣-٣ ٣-٧٨

ما هي الشهادات وتقرير الاختبار الذي لديك لرابط الصمامات الخزفية؟

CE ، TUV ، ROHS وهلم جرا

إذا GRL DC1000V الدين نوع HRC الصمامات يمكن أن تتطابق مع حامل الصمامات ABB أو حامل الصمامات Eaton DC1000V؟

لا بأس ، إذا تم مطابقة الحجم. GRL DC1000V اسطوانة الصمامات يمكن أن تعمل مع ABB أو علامة تجارية أخرى من حامل الصمامات. تأكد من أن حامل الصمامات DC يتطابق مع وصلة الصمامات الخزفية DC وحامل الصمامات AC تتطابق مع وصلة الصمامات الخزفية AC.

كيفية التعرف على رابط الصمامات جيدة؟

(1) تحقق من أنبوب السيراميك: GRL حدد أنبوب السيراميك من الدرجة الأولى. تأكد من أنه في قوة ضغط عالية وقوة ميكانيكية جيدة. من السهل كسر السيراميك ذو الجودة الرديئة.

جهة الاتصال: هناك اتصالات كوبر وصلة الصمامات وصلات الصمامات النحاسية في السوق. GRL DC اسطوانة الصمامات مع T2 النحاس سكين الصمامات الاتصالات، فورج وبمجرد تشكيل.

النحاس T2 لديه انخفاض في الطاقة dissapation ويجعل التبديل مع ارتفاع درجة الحرارة أقل. العشاء الآخر قد يستخدم النحاس.

(2) بلايت: لوحة الألومنيوم يجعل الدوامة الحالية الصغيرة، وانخفاض ديسابيشن الطاقة التي هي أكثر خطا مع تراند من الحفاظ على الطاقة.

(3) السيليكا SAND: حدد GRL رمل السيليكا لأنه يتمتع بقدرة تقوس أعلى من الرمال الشائعة.

فيوز تبديل فاصل,dnh1

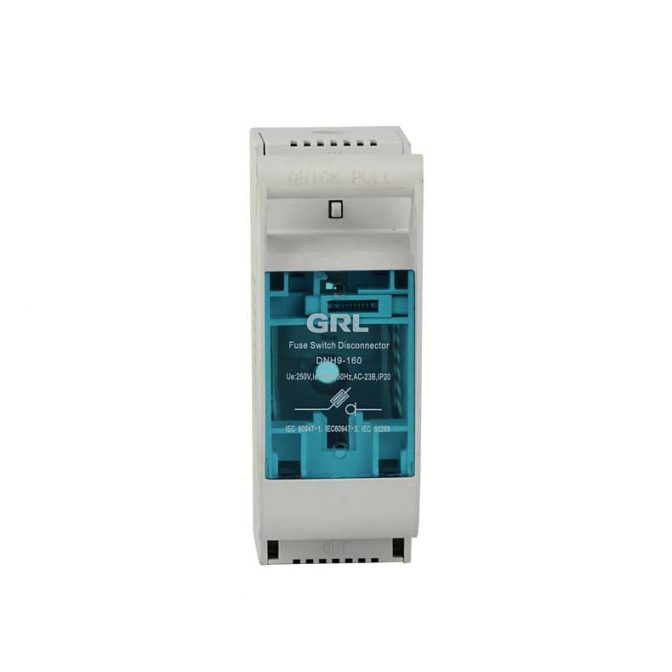

DNH9 الانصهار قطع الاتصال

DNH9 تنصهر المعلمات قطع الاتصال

تصنيف العزل الجهد 800V
تصنيف عملية الجهد 400،500،690V
Vonentional تيار حراري الهواء الحر مع وصلة الصمامات ١٦٠ ألف
NH فيوز-لينك الحجم ٠٠,٠٠٠ دولار
الوزن ٢٨٠
تصنيف الجهد التشغيلي 690V 500V 230 / 400V
تصنيف التشغيل الحالي 100A 125A 160A
فئة الاستخدام AC21B AC22B AC23B
NH فيوز-لينك الحجم 00,000 00 00
كسر قدرة وصلة الصمامات 50kA 100kA 100KA

DNH9 تنصهر قطع Dimensions

ما هو فصل DNH9 المنصهر؟

يُعرف مفتاح قطع الاتصال المنصهر أيضًا باسم مفتاح المعزل ، ومفتاح الأمان ، وفصل التبديل ، ومفتاح كسر الحمل ، ويتم استخدامه لعزل الدوائر عن طريق مقاطعة التدفق الحالي.

مبدأ العمل هو إيقاف تدفق الطاقة بسرعة ، وسيكون مفتاح قطع الاتصال المنصهر هو إيقاف التشغيل في حالات الطوارئ ، أو التحول إلى الطاقة الاحتياطية ، ثم سيتمكن الكهربائي من خدمة لوحة توزيع الصيانة والصيانة.

عادة ، يتكون مفتاح الانفصال الرئيسي من حاوية بلاستيكية ، وربط جهات الاتصال المعدنية الكهربائية ، ومحرك (مثل المقبض ، العمود ، المفتاح ، إلخ).

تحمي العلبة البلاستيكية جهات الاتصال من المخاطر البيئية وتمنع الكهربائي أيضًا من لمس الدوائر الحية.

يمكن للمستخدم إشراك جهات الاتصال أو فك ارتباطها دون فتح العلبة عن طريق المقبض أو المقبض.

بالنسبة للعديد من التطبيقات ، يُنصح بقفل مفتاح قطع الاتصال المنصهر ووضع علامة عليه بعد تنشيطه ، بحيث لا يقوم الكهربائيون الآخرون بتشغيل المفتاح مرة أخرى عن طريق الخطأ.

ما هو الفرق بين مفاتيح قطع الاتصال المنصهرة وغير المنصهرة؟

اثنين من تصاميم مفتاح قطع الاتصال الأساسية قابلة للانصهار وغير قابلة للانصهار. كما يوحي الاسم ، يتم عمل مفاتيح قطع الاتصال المنصهرة مع الصمامات للحماية من التيار الزائد والدوائر القصيرة.

وبالمقارنة ، فإن مفتاح قطع الاتصال غير القابل للانصهار لا يمنع الدوائر القصيرة ، بل يقوم ببساطة بتشغيل التيار أو إيقاف تشغيله. يوصى فقط بمفاتيح قطع الاتصال غير المنصهرة لأنظمة الطاقة ذات التيارات الخاطئة التي تقل عن 5KA أو الصمامات المخصصة في المنبع من مفتاح الأمان.

تنصهر تطبيقات قطع الاتصال

يشيع استخدام مفاتيح قطع الاتصال المنصهرة وغير المنصهرة في أنظمة توزيع الطاقة وتطبيقات المعدات الصناعية. في نظام توزيع الطاقة ، يتم استخدام مفاتيح قطع الاتصال وقواطع الدوائر لإيقاف تشغيل الطاقة في منطقة معينة أو للتبديل من مصدر طاقة إلى آخر في حالة الطوارئ.

في التطبيقات الصناعية ، يمكن استخدام مفتاح قطع الاتصال المنصهر لقطع الطاقة عن الآلات والمحركات عندما يكون هناك خطر على السلامة أو الصيانة مطلوبة. في الواقع ، يتم تكليف العديد من الأنظمة الكهربائية الوطنية باستخدام مفاتيح قطع الاتصال الكهربائية في جميع المرافق الصناعية والتصنيعية.

كيف يعمل قطع الاتصال المنصهر؟

يعمل مفتاح الانفصال المنصهر ومفتاح الفصل غير المنصهر بالتزامن مع قواطع دوائر MCCCB أو MCB ، والتي تقاطع التدفق الحالي في الدائرة الكهربائية عندما يتجاوز التيار قدرة الدائرة. يمكن أن تعمل مفاتيح قطع الاتصال المنصهرة على أنظمة التيار المتردد أو التيار المستمر ، وكذلك على إمدادات الطاقة أحادية الطور وثلاث مراحل.

تحتوي مفاتيح قطع الاتصال المنصهرة على العديد من الأقطاب المختلفة والأمبير. مثل GRL DNH9 تنصهر مفتاح قطع الاتصال ، تصنيف التيار الأقصى 160A. هذا النوع من الانفصال المنصهر له جسم مشترك.

يمكن تجميعها 1P ، 2P ، 3P ، 4P ، يمكننا اختيار كمية القطب وفقًا لكميات المعدات الكهربائية للخدمة. على سبيل المثال ، مفتاح قطع الاتصال من نوع GRL DNH1 هو جسم 3P ، ويحتوي على 160A ، 250A ، 400A ، 630A. يمكننا اختيار التيار المقنن للتبديل وفقًا لقدرة الدائرة الواردة.

متى يكون مفتاح قطع الاتصال المنصهر مطلوبًا؟

عادة ما تعمل مفاتيح قطع الاتصال المنصهرة بشكل جيد في الدوائر ذات التيارات العالية للغاية ، لأن الصمامات تضمن أن الدائرة ستنفصل في حالة حدوث مشكلة. يمكن استخدام معظم قواطع الدوائر الحديثة لنفس الغرض ولنفس التطبيقات باستثناء المواقف الحالية العالية.

مُصنّع ماكينات قطع التبديل

  • نموذج: ABB
  • إيتون بوسمان
  • جان مولر
  • ميرسن (فيراز شوموت)
  • GRL (لا تنصهر التبديل Disconnector ، الصمام التبديل Disconnector ، الصمامات ، تحميل كسر التبديل ، نظام busbar )

حيث لشراء GRL تنصهر قطع الاتصال

GRL Electric هي شركة محترفة لصناعة التيار المتردد و DC Fuse ، و No Fused Switch Disconnector ، و Fused Disconnect Switch ونظام busbar منذ عام 1992. يتم توفير مفاتيح قطع اتصال GRL بشكل رئيسي للمناقصات الحكومية للعديد من البلدان.

هناك العديد من الأنواع المختلفة من مفاتيح قطع الاتصال للاختيار ، مثل مفتاح قطع الاتصال الأفقي ، ومفتاح قطع الاتصال الرأسي ، ومفتاح صمامات الأسطوانة ، وقاعدة الصمامات أيضًا. مفاتيح الأمان ذات الجهد المنخفض GRL Brand هذه معتمدة من TUV و CE وهي متوفرة في كل من الأنواع القابلة للانصهار وغير القابلة للانصهار.

زيارةالبريد الإلكتروني: [email protected]Com والبريد الإلكتروني: [email protected] للبحث وتصفية مفاتيح قطع الاتصال وطلب عروض الأسعار.

انقر لمشاهدة GrlDNH7-160 المنتج & GT ؛ & GT ؛

حيث لمعرفة المزيد عن مفاتيح قطع الاتصال

إذا كنت على استعداد لمعرفة المزيد عن مفاتيح قطع الاتصال المنصهرة ومفاتيح قطع الاتصال غير المنصهرة ، نرحب بالتحقق من موارد كتالوج GRL. كما هو الحال دائمًا ، يسعد فريق GRL من خبراء المنتجات المحليين بالمساعدة ويمكنهم توصيلك بالمهندسين الكهربائيين المهرة.

للمساعدة اتصل بنا هنا.

كتالوج منتجات GRL
