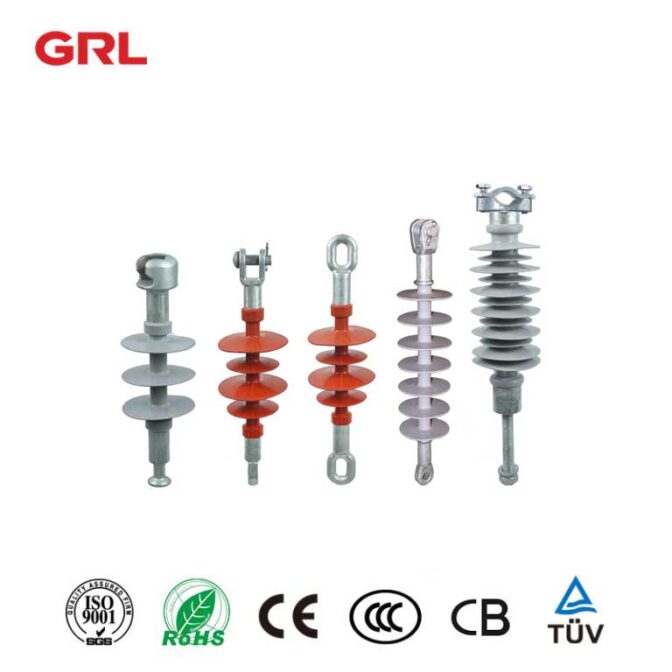

العوازل المركبة نظرة عامة
ما هو العازل المركب؟
العازل المركب هو منتج عزل متقدم عالي الجهد يتكون من ثلاثة مكونات رئيسية: قضيب أساسي عازل ، وسقيفة مطاط السيليكون ، وتجهيزات الاتصال. يوفر القضيب الأساسي ، المصنوع من الألياف الزجاجية راتنجات الإيبوكسي ، قوة شد عالية ، وعزلًا ممتازًا ، ومقاومة للتآكل الكيميائي ، متفوقًا على الخزف التقليدي في القوة الميكانيكية والمرونة. تم تصميم العوازل المركبة للبيئات القاسية ، وتستخدم على نطاق واسع في أنظمة نقل الطاقة وكهربة السكك الحديدية بسبب متانتها وأدائها المتفوق تحت الضغط.
مركب عازل هيكل
يتكون العازل المركب من ثلاثة مكونات رئيسية:
العزل كور رود:مصنوعة من الألياف الزجاجية راتنجات الايبوكسي ، فإنه يوفر الدعم الهيكلي ، والعزل ، والقدرة الميكانيكية الحاملة. مع قوة الشد التي تتجاوز 60 ميجا باسكال ، فهي أقوى بكثير من الفولاذ القياسي وأقوى بـ 8 مرات من الخزف.
غطاء مطاط السيليكون Umbrella:يحمي القضيب الأساسي من العناصر البيئية ، ويعزز مسافة الزحف ويوفر مقاومة ممتازة للشيخوخة ، والخصائص الكارهة للماء ، والجهد فلاش أوفر عالية التلوث.
موصلات عالية الجودة:تم تصميم الموصلات من الفولاذ الخاص ، وتستخدم تصميم متاهة لختم متفوق ، مما يمنع الانهيار الكهربائي.
تستفيد العوازل المركبة لدينا من التكنولوجيا المتقدمة ، مثل عملية العقص التي يتم التحكم فيها بواسطة الكمبيوتر والكشف عن عيب الانبعاثات الصوتية ، مما يضمن أداءً موثوقًا ودائمًا.
القوة الميكانيكية:تتجاوز قوة الشد 60 ميجا باسكال ، مما يجعلها أقوى مرتين من الفولاذ و 5-8 مرات أقوى من الخزف.
الخصائص الكهربائية:يوفر الجهد فلاش أوفر عالية التلوث، ممتازة hydrophobicity، ومناسبة للاستخدام في المناطق شديدة التلوث مع الحد الأدنى من الصيانة.
القدرة على التكيف البيئي:يعمل بين -40 درجة مئوية إلى +40 درجة مئوية ، ويقاوم سرعات الرياح التي تصل إلى 35 م / ث ، ويقاوم الزلازل حتى المستوى 8.
ميزات المواد:يتضمن سقيفة مطاط السيليكون مثبطات اللهب وعوامل مكافحة الشيخوخة ، مما يضمن عزلًا موثوقًا ومقاومة للتلوث.
العوازل المركبة مثالية ل:
1 ، خطوط نقل عالية الفولتاج: تستخدم في أنظمة تصل إلى 500kV ، مما يوفر عزلًا مستقرًا لخطوط الطاقة.
2 ، كهربة السكك الحديدية: يلبي معايير العزل لهياكل السكك الحديدية المكهربة ، ويؤدي أداءً جيدًا في ظروف التلوث العالي والرطوبة العالية.
3 ، المعدات الصناعية والطاقة: يوفر عزلًا موثوقًا به في المحطات الفرعية ومحطات التبديل ، مما يضمن سلامة المعدات والاستقرار التشغيلي.
خصائص أداء العوازل المركبة
- خفيفة الوزن وصغيرة الحجم:فهي ما يقرب من 1/5 إلى 1/9 وزن عوازل الخزف من درجة مماثلة ، مما يجعلها أسهل في التعامل معها وتركيبها.
- قوة ميكانيكية وكهربائية عالية:هذه العوازل لديها أداء مستقر وهامش أمان كبير. يمكن أن تعمل بأمان في المناطق شديدة التلوث دون الحاجة إلى صيانة منتظمة.
- دائم ومقاومة للظروف القاسية:العوازل المركبة تقاوم الأحماض والقلويات والشيخوخة ، ولديها ختم قوي للحماية من الرطوبة ودرجات الحرارة القصوى.
- مكافحة بريتل ومقاومة للصدمات:مصممة لمنع الكسور الهشة ، فإنها تؤدي بشكل موثوق حتى تحت الصدمة والإجهاد.
أنواع العوازل المركبة
تأتي عوازلنا المركبة في نماذج مختلفة ، مصممة خصيصًا لتطبيقات مختلفة:
- FXBW-رود من نوع تعليق عازل مركب
- FPQ – مركب دبوس عازل
- FZSW – مركب آخر عازل
- FS-مركب عبر الذراع عازل
- FCGW – مركب الجدار الجاف البطانة
- FQB – المعصم مركب عازل للسكك الحديدية المكهربة
- FQX – عازل مركب معلق للسكك الحديدية المكهربة
- FQJ-Roof عازل مركب للطرق المكهربة
عوازل مركبة القدرة على التكيف البيئي
نطاق درجة الحرارة: -40 °C إلى + 40 °C
الارتفاع: مناسبة للمنشآت التي تصل إلى 1500 متر فوق مستوى سطح البحر
ماكس ويند سبيد: يقاوم ما يصل إلى 35 م / ث
مقاومة الزلازل: تم تصنيفها لمدة تصل إلى المستوى 8 من شدة الزلزال
ما هو الفرق بين البوليمر والعوازل المركبة؟
عوازل البوليمروالعوازل المركبةهي مصطلحات غالبا ما تستخدم بالتبادل، ولكن هناك بعض الاختلافات، وخاصة في تكوينها وتطبيقاتها.
واحد.تكوين المواد
- عوازل البوليمر: مصنوعة في المقام الأول من مواد البوليمر مثل مطاط السيليكون أو EPDM (الإيثيلين البروبيلين دين مونومر). لديهم غلاف بوليمر صلب فوق قضيب من الألياف الزجاجية ، والذي يعمل كقلب.
- العوازل المركبةهذه هي في الأساس نوع من عازل البوليمر ولكن مع مواد متعددة مجتمعة ، وبالتالي فإن مصطلح “مركب”. عادة ما يتكون العازل المركب من نواة من الألياف الزجاجية ، وسكن بوليمر (مثل مطاط السيليكون) ، وتجهيزات معدنية في كلا الطرفين. يوفر الهيكل المركب أداءً معززًا في القوة الميكانيكية ومقاومة الطقس.
-إثنانالأداء والمتانة
- عوازل البوليمر: خفيفة الوزن ، ومقاومة للتخريب ، ولديها رهاب مائي ممتاز (القدرة على صد المياه) ، مما يقلل من خطر الفلاش في الظروف الرطبة. ومع ذلك ، قد تختلف متانتها اعتمادًا على البوليمر المحدد المستخدم والعوامل البيئية مثل التعرض للأشعة فوق البنفسجية.
- العوازل المركبةنظرًا لموادها المركبة ، توفر العوازل المركبة عمومًا قوة ميكانيكية أعلى وعمرًا أطول ، خاصة في البيئات ذات التلوث العالي أو الطقس المتطرف. غالبًا ما يتم تفضيلها للتطبيقات الخارجية ذات الجهد العالي حيث تكون المتانة القوية أمرًا بالغ الأهمية.
▁3 .التطبيقات
- عوازل البوليمرتستخدم عادة في تطبيقات الجهد المتوسط والعالي ، وغالبًا ما توجد عوازل البوليمر في أنظمة النقل والتوزيع ، خاصة في المناطق المعرضة للتلوث أو التخريب.
- العوازل المركبةمثالية للبيئات المتطرفة ، مثل خطوط الطاقة عالية الجهد في المناطق الشديدة التلوث أو الساحلية.يوفر هيكلها المركب حماية إضافية ضد الضغوط البيئية ، كما أنها تستخدم بشكل متكرر في تطبيقات الجهد العالي مثل أنظمة نقل الجهد العالي للغاية (UHV).
4. المزايا
- عوائل البوليمر: خفيفة الوزن ، وسهلة التعامل معها وتركيبها ، ومرنة ، وأقل عرضة للكسر.
- عوائل مركبة: مقاومة أعلى للإجهاد الميكانيكي والظروف البيئية ، مناسبة بشكل خاص للتطبيقات التي تتطلب موثوقية ومتانة معززة.
باختصار ، في حين أن كلا النوعين خفيف الوزن وغير السيراميكي ، ويستخدم على نطاق واسع في الأنظمة الكهربائية ، عازلات البوليمر معروفة بمرونتها وفعاليتها من حيث التكلفة.في حين أن تتميز العوائل المركبة بقوتها الميكانيكية المعززة ومتانتهامناسبة بشكل خاص للبيئات ذات الإجهاد العالي.
