DNT5-R1J الصمامات حماية أشباه الموصلات

DNT5-R1J حماية أشباه الموصلات الصمامات

aR Fuse links 39

DNT5-R1J رابط الصمامات غير القابل للتطبيق لحماية معدات أشباه الموصلات ينطبق على نظام التيار المتردد. الجهد المقنن هو 1300V والتيار المقنن هو 1000A ~ 2500A. يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومجموعاتها الكاملة من المعدات.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.

aR Fuse links 40

aR Fuse links 41

تعتبر الصمامات مكونًا أساسيًا في الأنظمة الكهربائية لأنها تساعد على حماية الأجهزة والمعدات من ظروف التيار الزائد التي يمكن أن تسبب أضرارًا أو حرائق كهربائية أو حتى ضررًا للناس.

قد تبدو هذه الأجهزة الصغيرة بسيطة ، ولكن لديها العديد من سيناريوهات التطبيق في صناعات مختلفة ، بما في ذلك السيارات والصناعة والإلكترونيات الاستهلاكية والطبية والطاقة المتجددة.

سيناريوهات تطبيق السيارات

آليالصماماتحاسمة في حماية الأنظمة الكهربائية للمركبات من الدوائر القصيرة أو طفرات الطاقة أو أي أعطال كهربائية أخرى.

توجد هذه الصمامات عادة في صندوق الصمامات أو لوحة الصمامات للسيارات أو الشاحنات أو المركبات الأخرى وتحمي كل شيء من المصابيح الأمامية والمصابيح الخلفية إلى وحدة التحكم في المحرك ومضخة الوقود. الصمامات حماية أشباه الموصلات

تأتي صمامات السيارات في تصنيفات وأنواع مختلفة ، بما في ذلك صمامات الأنبوب الزجاجي ، والصمامات الخزفية ، وصمامات الشفرة.

سيناريوهات التطبيق الصناعي

تستخدم الصمامات على نطاق واسع في التطبيقات الصناعية لحماية المعدات والآلات الكهربائية من ظروف التيار الزائد التي يمكن أن تسبب أضرارًا أو حرائق. الصمامات حماية أشباه الموصلات

وهي تستخدم عادة في قواطع الدوائر الكهربائية والمفاتيح الكهربائية وغيرها من معدات التوزيع الكهربائية لمنع تلف المعدات والحد من خطر الحرائق الكهربائية. تأتي الصمامات الصناعية في تصنيفات وأنواع مختلفة ، بما في ذلك الصمامات عالية الجهد ، والصمامات ذات الجهد المنخفض ، وصمامات أشباه الموصلات.

سيناريوهات تطبيق الإلكترونيات الاستهلاكية

تستخدم الصمامات عادة في مجموعة من الإلكترونيات الاستهلاكية ، بما في ذلك أجهزة التلفزيون وأجهزة الكمبيوتر وأنظمة الترفيه المنزلي ، لحماية المكونات الإلكترونية الحساسة من ظروف التيار الزائد التي يمكن أن تسبب الضرر.

وعادة ما يتم تركيبها على لوحات الدوائر المطبوعة داخل المعدات وتأتي في أنواع مختلفة، بما في ذلك الصمامات رقاقة، الصمامات خرطوشة، والصمامات شعاعي. الصمامات حماية أشباه الموصلات

سيناريوهات التطبيق الطبي

الصمامات ضرورية في المعدات الطبية لحماية المكونات الإلكترونية الحساسة ومنع التلف في حالة حدوث أعطال كهربائية.

وهي تستخدم عادة في معدات التصوير الطبي مثل أجهزة الأشعة السينية ، والماسحات الضوئية بالرنين المغناطيسي ، والماسحات الضوئية CT ، وكذلك في المعدات الجراحية والأجهزة الطبية الأخرى. الصمامات حماية أشباه الموصلات

تأتي الصمامات الطبية في تصنيفات وأنواع مختلفة ، بما في ذلك الصمامات عالية الجهد ، والصمامات ذات الجهد المنخفض ، والصمامات القابلة لإعادة التوطين. الصمامات حماية أشباه الموصلات

سيناريوهات تطبيقات الطاقة المتجددة

تستخدم الصمامات عادة في تطبيقات الطاقة المتجددة ، بما في ذلك أنظمة الطاقة الشمسية وطاقة الرياح ، لحماية المعدات الكهربائية من ظروف التيار الزائد التي يمكن أن تسبب أضرارًا أو حرائق.

عادة ما توجد في العاكسين ومعدات التوزيع الكهربائية الأخرى المستخدمة في هذه الأنظمة وتأتي في تصنيفات وأنواع مختلفة ، بما في ذلك الصمامات عالية الجهد ، والصمامات ذات الجهد المنخفض ، وصمامات أشباه الموصلات.

فوائد الصمامات

تقدم الصمامات العديد من الفوائد في تطبيقات مختلفة ، بما في ذلك:

1. غير مكلفة: الصمامات غير مكلفة نسبيا، مما يجعلها خيارا بأسعار معقولة لحماية المعدات الكهربائية.

2. سهلة التركيب: الصمامات سهلة التركيب ، وتتطلب الحد الأدنى من المعرفة التقنية ، مما يقلل من تكاليف التثبيت.

3. حماية المعدات: الصمامات يمكن أن تساعد في منع تلف المعدات الكهربائية ، وضمان أنها تعمل بشكل صحيح وتقليل تكاليف الصيانة.

تقليل خطر الحرائق الكهربائية: تحمي الصمامات من ظروف التيار الزائد ، والتي تعد سببًا رئيسيًا للحرائق الكهربائية.

5. زيادة السلامة: يمكن للصمامات منع الصدمات الكهربائية وغيرها من المخاطر التي قد تنتج عن الأعطال الكهربائية ، مما يضمن بقاء الأشخاص الذين يستخدمون المعدات الكهربائية آمنين.

أنواع مختلفة من الصمامات

هناك عدة أنواع من الصمامات المتاحة في السوق ، كل منها مصمم لتطبيق معين أو مجموعة من التطبيقات.

1. الصمامات Cartridge: هذه الصمامات أسطوانية الشكل ومصممة للتطبيقات الحالية العالية ، بما في ذلك التطبيقات الصناعية والسيارات.

2.Blade الصمامات: الصمامات شفرة مستطيلة الشكل ومصممة لتطبيقات السيارات ذات الجهد المنخفض.

الصمامات 3.Glass Tube: هذه الصمامات هي أنابيب زجاجية تحتوي على خيوط سلكية وتستخدم عادة في التطبيقات الإلكترونية والسيارات.

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

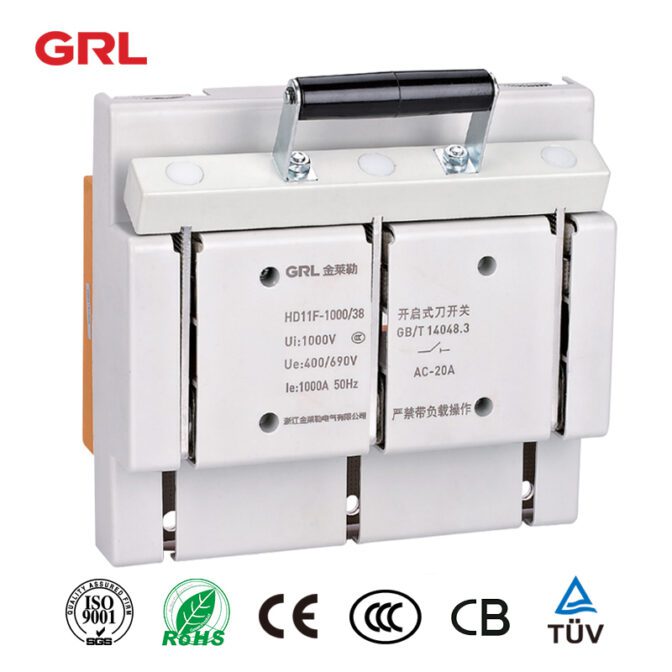

تبديل السكين الكهربائي

معلمات التبديل سكين الكهربائية

بند المنتج HD11FG
التصنيف الحالي 1000A
الفولطية المقننة 400VAC / 690VAC
التطبيقات خزانات التحكم الصناعية

ما هو مفتاح السكين الكهربائي ، وكيف يعمل؟

يتكون مفتاح السكين الكهربائي بشكل رئيسي من سكين الاتصال المتحرك ، كتلة سكين الاتصال الثابتة ، كتلة خط الخط الواردة والصادرة ، يتم تثبيت هذه الأجزاء الموصلة على اللوحة السفلية للخزف. جنبا إلى جنب مع أجهزة الحماية الأخرى: غرفة إطفاء القوس ، الصمامات ، وما إلى ذلك ، وكلها مغطاة بغطاء عازل.

لذلك عندما يتم إغلاق السكين ، لا يلمس المشغل الجزء المباشر. الغطاء الواقي هو التأكد من فصل القطبين عن بعضهما البعض لمنع الدائرة القصيرة الناجمة عن القوس بين القطبين ؛

منع قوس تحلق من الغطاء، وحرق المشغل؛ منع الأجزاء المعدنية من السقوط على السكين لتشكيل دائرة كهربائية قصيرة بين القطبين.

يستخدم دور مفتاح السكين الكهربائي في الدائرة بشكل رئيسي لعزل إمدادات الطاقة أو توصيل وفصل دوائر التيار المتردد والعاصمة يدويًا ، ولكن أيضًا للتوصيل النادر وفصل الحمل تحت التيار المقنن ، مثل المحركات الصغيرة والأفران الكهربائية ، وما إلى ذلك ، بمثابة مفتاح طاقة ، مفتاح عزل ، مفتاح الطوارئ وحماية الدائرة.

ما هو الفرق بين رمية واحدة ومفتاح رمي مزدوج؟

رمية واحدة سكين الكهربائية التبديل لديه واحد فقط على و لمرة واحدة، واثنين من حالات العمل.

رمي مزدوج سكين الكهربائية التبديل لديه اثنين على واحد قبالة، ثلاث حالات العمل.

واحد رمي سكين التبديل: اثنين من نقاط الأسلاك، واحدة في واحد خارج.

مزدوجة رمي سكين التبديل: ثلاث نقاط الأسلاك، واثنين في واحد خارج؛

HD سلسلة سكين التبديل هو مفتاح سكين رمي واحد ، والذي يشير إلى إغلاق اتجاه واحد.

مفتاح سكين سلسلة HS هو مفتاح مزدوج الرمي ، والذي يمكنه التبديل إلى جانبين للتحول من دائرة إلى أخرى.

اقرأ عن ما هو مفتاح السكينماذا؟

كيفية اختيار مفتاح سكين كهربائي؟

هناك العديد من أنواع مختلفة من مفاتيح السكين، مثل 2 مراحل سكين التبديل، 3 المرحلة و 4 مراحل الكهربائية سكين التبديل، العادية تصنيف الحالي هو 10A ~ 3000A. بالنسبة للحمل العادي، يمكن تحديد التيار المقنن لمفتاح السكين وفقا للتيار المقنن للحمل؛

بالنسبة للمحرك ، ضع في اعتبارك تيار الذروة الذي يصل إلى 4 ~ 7 أضعاف التيار المقنن ، عند اختيار التيار المقنن لمفتاح الشفرة الكهربائية ، من الأفضل اختيار حوالي 3 أضعاف التيار المقنن للمحرك.

كيفية تثبيت مفتاح سكين كهربائي؟

عند تثبيت مفتاح السكين الكهربائي ، اختر الجاف ، الخالي من الغبار ، الذي لا يتأثر بالاهتزاز مكان مشرق ، ومجهز بصندوق توزيع خاص أو مثبت على لوحة المفاتيح.

يتم توصيل مزود الطاقة بالاتصال الثابت ، ويتم تثبيت المفتاح في الشكل الرسمي وفقًا للوائح ، أي أن اللوحة السفلية للسكين يجب أن تكون عمودية على الأرض ، والمقبض لأعلى ، ويقع الاتصال الثابت فوق مصدر الطاقة ، ويقع الاتصال المتحرك أسفل الحمل.

بالإضافة إلى ذلك ، يجب أن يكون إجراء سحب وإغلاق السكين مناسبًا ومرنًا. لا يمكن عكسها ، أي أن مقبض حالة الاتصال يجب أن يكون صعوديًا.

خلاف ذلك ، في حالة الكسر ، قد يفقد مفتاح السكين ويسقط مما يسبب سوء الاتصال. في الوقت نفسه ، ليس من الجيد إطفاء ACR ، لأنه في التثبيت الرسمي ، يرتفع الهواء الساخن ، وسيتم تمديد القوس وسهل إطفائه.

عند الأسلاك ، لا يمكن توصيل الخط الوارد والخط الصادر عكسيًا ، وإلا فقد يحدث حادث صدمة كهربائية عند استبدال الصمامات. لا تقم بالتثبيت أفقياً أيضاً.

لماذا تختار لنا

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlسكين التبديل المنتج & GT ؛ & GT ؛

انقر لمشاهدة GRL فيوز المنتج & GT ؛ & GT ؛

DNH1-160/21GR 2P مفتاح منصهر

DNH1-160 / 21GR 2P تنصهر التبديل

النموذج والمعنى

fused switch

Product Selection

المعلمات التقنية الرئيسية

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

&nbsp؛

المعلمة التقنية

المواصفات DNH1-250 DNH1-160
تصنيف العمل الجهد يو يو م ع: م خ م: نموذج: AC400 نموذج: AC690 نموذج: AC400 نموذج: AC690
تصنيف العمل الحالي ههه (أ) 250 200 160 ١٠٠
وافق التدفئة الحالية إيث (أ) 250 200 160 ١٠٠
تصنيف محدود ماس كهربائى الحالي (مع جوهر تنصهر) كا ١٠٠ 50 ١٠٠ 50
فئة الاستخدام (مع جوهر تنصهر) Ac-23B Ac-23B Ac-23B Ac-23B
تصنيف العزل الجهد واجهة المستخدم م ع: م خ م: نموذج: AC1000 نموذج: AC1000 نموذج: AC1000 نموذج: AC1000
تصنيف دفعة تحمل الجهد أويمب ك.ف 12 12 12 12
تصنيف التردد هـز ٥٠/٦٠ ٥٠/٦٠ ٥٠/٦٠ ٥٠/٦٠
الحياة الكهربائية (عدد الدورات) الأوقات 200 200 200 200
أقصى عزم دوران ن.م.م 30 30 20 20
&nbsp؛

الأساسية منصهر

المعايير التنفيذية: IEC60269-2 / GB / T 13539.2 1 ف-3 1 ف-3 00 00
تصنيف العمل الحالي في (أ) 200 200 160 ١٠٠
تبديد الطاقة نموذج: PN م. 23 32 12 12
الاستخدام العادي والتركيب وظروف النقل درجة حرارة الهواء المحيط – 5 °س ~ + 40 °س
ارتفاع ≤2000m
فئة التركيب ومستوى التلوث 3 ف-3
النقل والتخزين -25 درجة مئوية ~ +55 درجة مئوية

Transportation and Storage

adjusted up or down

طريقة تركيب المنتج (160A)

cover to the base

طريقة تركيب المنتج (250A)

Install the cover to the base

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة GRL الصمامات التبديل Disconnector المنتج & GT ؛ & GT ؛

انقر لمشاهدة GRL فيوز المنتج & GT ؛ & GT ؛

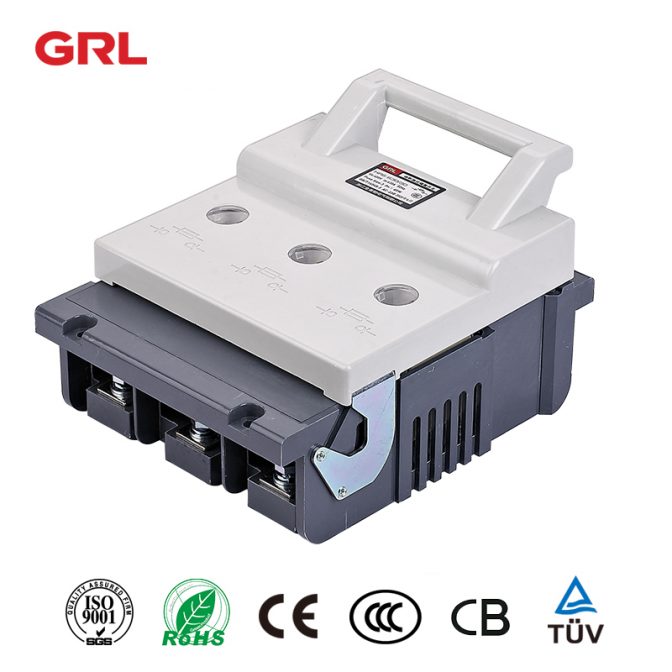

HR6 سلسلة الصمامات عزل التبديل 160A-800A AC400 / 690V

الصمامات عزل التبديل

نطاق التطبيق

تستخدم مفاتيح عزل الصمامات من سلسلة HR6 (يشار إليها فيما يلي باسم المفاتيح) بشكل رئيسي في دوائر توزيع الطاقة ودوائر المحركات ذات التيار الكهربائي العالي مع الجهد المقنن AC400 / 690V وتيار التسخين المتفق عليه حتى 800A ،

كمفاتيح الطاقة ، والمفصلات ، ومفاتيح الطوارئ ، وحماية الدائرة ، ولكن بشكل عام لا تستخدم لفتح وإغلاق محرك واحد مباشرة ، يتوافق هذا المنتج مع معيار IEC60947-3GBT14048.3.

هيكل الخصائص

يتكون مفتاح عزل الصمامات من قاعدة ، غطاء ، غرفة إطفاء القوس وأجزاء أخرى ، وكلها مصنوعة من البلاستيك المقاوم للقوس مع هيكل بلاستيكي كامل.

يتم تثبيت الاتصال الثابت مباشرة على قاعدة مفتاح عزل الصمامات ، وبالتالي فإن غرفة إطفاء القوس سهلة التفكيك والتجميع.

تحتوي كل غرفة إطفاء قوسية على جزأين: غرفة داخلية وغرفة خارجية. وتستخدم شبكات إطفاء قوس معدنية متعددة لتعزيز قدرة إطفاء القوس وتحسين حياة الاتصال.

يتم تثبيت رابط الصمامات من نوع NT داخل الغطاء. يمكن أن يكون الغطاء على شكل مروحة ، ويتم تدويره على طول العناصر الداعمة.

لديها مسافة عزل كهربائية كبيرة لتلبية متطلبات الانفصال. يمكن إزالة الغطاء بسهولة من القاعدة ، مما يجعل من السهل تثبيت واستبدال رابط الصمامات.

هناك مجموعتان من ثقوب التثبيت على المقعد السفلي ، والتي يمكن أن تلبي متطلبات التثبيت في خزانات التبديل المختلفة وعلى اللوحة.

على جانبي المفتاح ، يمكن تثبيت جهات الاتصال المساعدة كما هو مطلوب لإرسال إشارات تشير إلى حالة إيقاف تشغيل المفتاح.

ظروف التشغيل العادية وظروف التركيب

يجب ألا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية. لا يجوز ارتفاع موقع التثبيتتجاوز2000 م.

الرطوبة: عندما تكون درجة الحرارة القصوى +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية للهواء 50 في المائة. ويمكن السماح بزيادة الرطوبة النسبية في درجات الحرارة المنخفضة، مثل 90 في المائة عند درجة حرارة 20oس.

بالنسبة للتكثيف العرضي بسبب التغيرات في درجات الحرارة ، يجب اتخاذ التدابير المقابلة. مستوى التلوث في البيئة المحيطة هو المستوى 3.

يجب تثبيت مفتاح عزل الصمامات في مكان خالٍ من الاهتزاز الكبير والصدمة والاهتزاز والأمطار والثلوج. في الوقت نفسه ، يجب أن يكون موقع التركيب خاليًا من الوسائط الخطرة المتفجرة ، ويجب أن تكون الوسائط خالية من الغاز والغبار الذي يمكن أن يؤدي إلى تآكل المعادن وتلف العزل.

انقر لمشاهدة GrlDNH7-160 المنتج & GT ؛ & GT ؛

16a fuse

المعلمات التقنية الرئيسية

مطابقة العلاقة بين Switch و Fuse Link

توليد الطاقة الحرارية المتفق عليها (A) نموذج من قواطع اللهب الفولطية العاملة (v) تذوب القيمة الحالية (A)
160 NT00، RT16-00 Ac-23b 400 2،4،6،10،16،20،25،32،40،50،63،80،100،125،160
160 NT00، RT16-00 Ac-22b 690 2،4،6،10،16،20،25،32،40،50،63،80،100
250 NT1، RT16-1 Ac-23b 400 40،50،63،80،100،125،160،200،225،250
250 NT1، RT16-1 Ac-22b 690 40،50،63،80،100،125،160،200
٤٠٠ NT2، RT16-2 Ac-23b 400 160،200،250،300،315،350،400
٤٠٠ NT2، RT16-2 Ac-22b 690 -ماذا؟
٦٠٣ NT3، RT16-3 Ac-23b 400 315،400،500،630
٦٠٣ NT3، RT16-3 Ac-22b 690 ٣١٥,٤٠٠,٥٠٠
٨٠٠ NT3، RT16-3 Ac-23b 400 315،400،500،630،800

تبديل المعلمات التقنية

نموذج HR6-160 HR6-250 HR6-400 HR6-630 HR6-800
تصنيف العزل الجهد (V) ألف ألف ألف ألف ألف
تيار التدفئة المتفق عليه (A) 160 250 ٤٠٠ ٦٠٣ ٨٠٠
تصنيف العمل الحالي (A) 160 250 ٤٠٠ ٦٠٣ ٨٠٠
تصنيف الحد من ماس كهربائى الحالي (Ka) 50 50 50 50 50
حجم الصمامات المتطابقة 00 1 ف-3 2 ف-4 3 ف-3 3 ف-3
فئة التلوث 3 ف-3 3 ف-3 3 ف-3 3 ف-3 3 ف-3
فئة التركيب III ثالثا ثالثا ثالثا ثالثا

ملاحظة: الجهد المقنن للمفتاح المساعد هو AC 380V ، وتيار التدفئة المتفق عليه هو 5A ، وفئة الاستخدام هي AC-15 ، وقوة العمل المقدرة هي 300VA

fuse Isolating switch

32 fuse

DNH1 قطع التبديل المعلمات

إذا أردنا أن نعرف ما هو مفتاح عزل الصمامات ، فعلينا في البداية أن ننظر إلى تعريفات أخرى:

قطع يعني وضع (جهاز كهربائي) خارج العمل عن طريق فصله عن مصدر الطاقة.

جهاز تبديل عزل الصمامات المنفصلة هو جهاز ميكانيكي يلبي المتطلبات المحددة لوظيفة العزل في الموضع المفتوح للدائرة.

الغرض من مفتاح قطع الاتصال في دائرة كهربائية هو إيقاف تشغيل جميع الأجزاء المنفصلة أو المنفصلة من الجهاز لأسباب تتعلق بالسلامة عن طريق فصل الجهاز أو الجزء من كل مصدر للطاقة الكهربائية.

مفتاح فصل الصمامات هو جهاز تبديل ميكانيكي قادر على صنع وحمل وكسر التيار في ظل ظروف الدائرة العادية ، والتي قد تشمل ظروف الحمل الزائد المحددة للتشغيل ، أو في ظل ظروف دائرة غير طبيعية محددة (مثل الدوائر القصيرة) لفترة محددة من الزمن.

ما هو مفتاح قطع الاتصال المنصهر؟

A قطع التبديل فيوز عزل التبديلسهو جهاز تبديل يقوم بتبديل / عزل الأحمال ولوحات التوزيع يدويًا.

وهي قادرة على صنع وحمل وكسر التيار المقنن المحدد (بما في ذلك الحمل الزائد المحدد).

إنه يحمي الأحمال الكهربائية الخلفية ، ويفصل بأمان جميع الأقطاب الكهربائية والمكونات الكهربائية عن مصدر الطاقة تحت الحمل.

بالإضافة إلى الحماية التي يوفرها الصمامات ، فإن مفتاح قطع الاتصال المنصهر له أيضًا خصائص مفتاح التحميل ومفتاح العزل.

وهو يتألف من ثلاث مجموعات من المفاتيح والأجسام البلاستيكية ، وتشكل كل مجموعة من المفاتيح كسرًا مزدوجًا لكل مرحلة. هناك فجوة مخصصة لسد الصمامات في وسط كل مجموعة من الشفرات.

عيب هذا الترتيب هو أنه عندما يتم تشغيل المفتاح لاستبدال الصمامات ، قد لا تزال الدائرة المتصلة بمفتاح قطع الاتصال المنصهر تحتوي على تيار تسرب ،

لذلك يجب على الكهربائيين استخدام معدات الحماية الاحترافية مثل القفازات العازلة والقبعات الصلبة وما إلى ذلك عند استبدال الصمامات.

يؤدي نوع الصمامات من مفتاح قطع الاتصال وظيفة العزل ويحمي الدائرة أيضًا من التيارات الزائدة.

يتم توفير حماية الزائد وماس كهربائى للمعدات الكهربائية الخلفية / الأحمال عن طريق إدخال الصمامات LV HRC على مفتاح قطع الاتصال المنصهر ، عادة ، حجم الصمامات 000 ، 1 2 و 3 ، فإنه يعتمد على نوع متطلبات التثبيت.

الصمامات HRC لديها قدرة كسر ماس كهربائى عالية. بالإضافة إلى ذلك ، فإن وقت فتح مفتاح الفصل المعزل من نوع الصمامات بعد ماس كهربائى قصير جدًا وسريع. عندما ينفجر فتيل HRC ، يجب استبدال فتيل جديد على مفتاح قطع الاتصال المنصهر.

أسهل وأرخص طريقة للجمع بين وظائف الصمامات والعزل هي استخدام مفتاح قطع الاتصال المنصهر. مع هذه الأجهزة مثل قواعد الصمامات ومفاتيح العزل ومفاتيح العزل المنصهرة ، يعمل مفتاح الصمامات أيضًا كعنصر تبديل.

عند إزالة حامل الصمامات ، الذي يحتوي أيضًا على الصمامات ، توجد مسافة عزل مفتوحة بشكل واضح ، والتي يمكنها القيام بأعمال صيانة آمنة. يمكن إزالة الصمامات المنفوخة واستبدالها بسهولة.

يجب أن يتم تشغيل مفتاح قطع الاتصال الكهربائي المنصهر عمليًا فقط من قبل كهربائي مدرب ومؤهل ، ووفقًا لمواصفات التشغيل الكهربائية ، يجب أن يرتدي الكهربائي ملابس واقية.

نظرًا لأن مفاتيح قطع الاتصال المنصهرة لها جهد تحويل محدود وسعة تيار ، فهي بالتالي مناسبة بشكل خاص للتطبيقات التي تكون فيها وظيفة التبديل مطلوبة فقط في بعض الأحيان.

مزايا التبديل قطع الاتصال تنصهر

فوائد أنواع الصمامات من مفتاح قطع الاتصال هي:

مع وظيفة العزلة.

يمكن أن تصمد أمام الدوائر ذات الوقت القصير العالي.

فتح وإغلاق مفتاح قطع الاتصال يدويا أو تلقائيا.

يمكن تحويلها إلى تيار عالٍ.

التبديل تحت الحمل.

وهي متوفرة في 2، 3، 4 إصدارات القطب.

يسمح بالتحقق من حالة عمل الصمامات من خلال الغطاء الشفاف.

كيفية اختيار مفتاح قطع الاتصال تنصهر؟

يتم تصنيع مفتاح قطع الاتصال المنصهر واستخدامه كعناصر موصل (رابط) ، وصمامات الاتصال بالشفرة. يرتبط اختيار نوع موصل الصمامات ارتباطًا مباشرًا بحجم الصمامات المختارة.

لذلك ، أولاً ، يجب اختيار سكن الصمامات (NH000 حتى NH3) وفقًا للتيار الوارد لتحديد موصل تبديل الصمامات الذي سيتم استخدامه.

ثانيًا ، يجب عليك التحقق مما إذا كان مفتاح قطع الاتصال المنصهر قادرًا على حمل التيار المقنن للدائرة أم لا. يجب أن يكون التيار المقنن للحمل أقل من أو يساوي الحد الأقصى للتيار لمفتاح قطع الاتصال المنصهر. قد يكون التصنيف الحالي للصمامات أعلى من مفتاح الفصل المنصهر بسبب متطلبات معايير حجم الصمامات.

تنصهر قطع التبديل الملحقات:

هناك العديد من الملحقات التي يمكن تركيبها على موصلات تبديل الصمامات مثل:

  • مراقبة الصمامات الميكانيكية
  • مراقبة الصمامات الإلكترونية
  • محطات كابل العروة
  • 3 مراحل busbars
  • جهات الاتصال المساعدة
  • أغطية المحطة الطرفية
  • الأقفال والأختام

تنصهر تطبيقات التبديل قطع الاتصال

تبديل الجهاز (تشغيل / إيقاف) (HVAC ، رافعة ، مضخة ، ناقل ، فرن صناعي ، آلة درع)

توزيع الطاقة

لوحة مفاتيح الجهد المنخفض أو عمود التغذية

مراكز التحكم في المحركات (عزل وحماية مبتدئين المحركات)

تطبيقات الأمان

محطات توليد الكهرباء

UPS وتطبيقات الاتصالات

تطبيقات الطاقة الشمسية خارج الشبكة وعلى الشبكة

تنصهر قطع التبديل مخطط الدائرة

تعرف على المزيد حول GRL Disconnect Switch

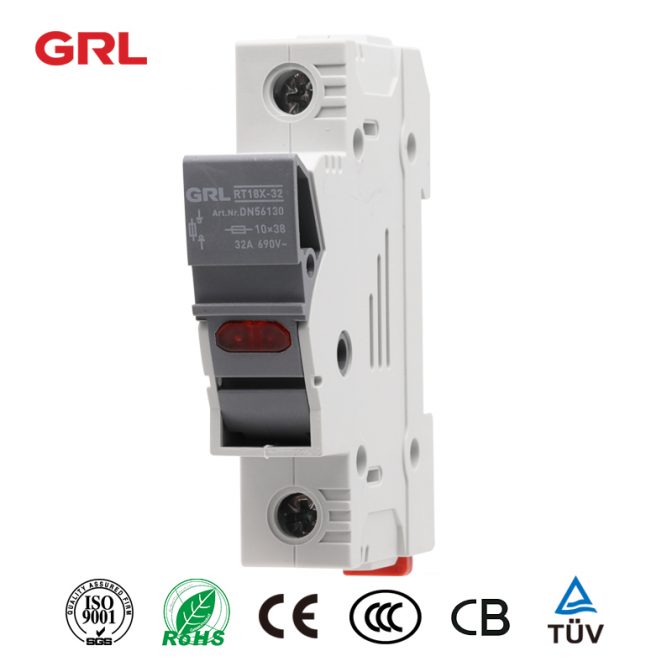

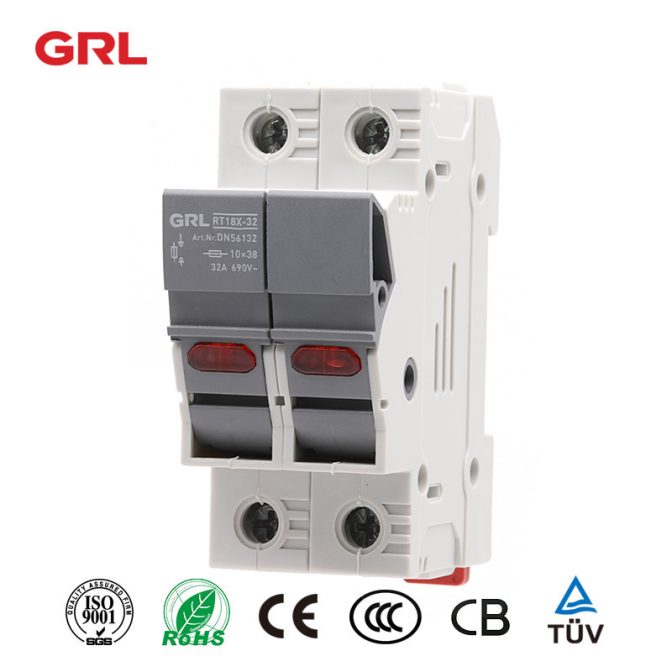

GRL Fuseholders RT18X-32 مع مؤشر الصمام حجم الصمامات 10 * 38

ما هي لوحة الصمامات؟

لوحة الصمامات ، والمعروفة أيضًا باسم صندوق الصمامات أو لوحة الصمامات ، هي جهاز أو حاوية تضم حاملي الصمامات المتعددة أو كتل الصمامات. وهو موقع مركزي للصمامات في نظام كهربائي ، وعادة ما توجد في الإعدادات السكنية والتجارية والصناعية. تعمل لوحة الصمامات كنقطة توزيع للدوائر الكهربائية وتوفر وسيلة لحماية الدائرة.

فيما يلي بعض الميزات والوظائف الرئيسية للوحة الصمامات:

1. حماية الدائرة: الوظيفة الأساسية للوحة الصمامات هي توفير حماية الدائرة عن طريق الصمامات السكنية. يتم وضع الصمامات في الفرديةحاملي الصماماتأو كتل الصمامات داخل اللوحة ، وكل فتيل مسؤول عن حماية دائرة معينة من ظروف التيار الزائد.

2. منظمة الصمامات: تسمح لوحة الصمامات بالترتيب المنظم للصمامات ، مما يسهل تحديد الصمامات المرتبطة بالدوائر المختلفة والوصول إليها. عادة ما يتم تصنيف الصمامات أو وضع علامة عليها للإشارة إلى الدائرة أو الحمل المقابل.

3. اتصال الكهربائية: لوحة الصمامات بمثابة نقطة اتصال مركزية لمختلف الدوائر الكهربائية. وهو يوفر محطات أو موصلات حيث يمكن توصيل الأسلاك من دوائر مختلفة وإنهائها ، مما يضمن التوصيلات الكهربائية المناسبة.

4. السلامة والعزل: تم تصميم لوحات الصمامات لتوفير العزل والحماية للصمامات والوصلات الكهربائية. غالبًا ما يكون لديهم أغطية أو أبواب لمنع الاتصال العرضي ، ودخول الغبار ، وتعزيز السلامة الكهربائية.

5. مراقبة الدائرة واستكشاف الأخطاء وإصلاحها: يمكن أن تتضمن لوحة الصمامات ميزات مثل أضواء المؤشر أو العدادات التي توفر معلومات عن حالة كل دائرة. وهذا يسهل مراقبة الدوائر ، وتحديد الصمامات المنفوخة ، واستكشاف الأخطاء وإصلاحها في المشكلات الكهربائية.

6. التوسع والوحدة: في بعض الحالات ، توفر لوحات الصمامات القدرة على توسيع عدد الدوائر عن طريق إضافة كتل أو وحدات فتيل إضافية. تسمح هذه الوحدة بالمرونة في استيعاب الاحتياجات الكهربائية المتغيرة أو إضافة دوائر جديدة.

تستخدم ألواح الصمامات عادة في المنازل السكنية والمباني التجارية والمرافق الصناعية لتوفير حماية الدوائر وتنظيم نظام التوزيع الكهربائي.

وهي تلعب دورًا حاسمًا في ضمان سلامة الدوائر الكهربائية وتشغيلها بشكل صحيح من خلال الحماية من ظروف التيار الزائد وتسهيل سهولة الوصول إلى الصمامات للصيانة واستكشاف الأخطاء وإصلاحها.

Fuseholders RT18X-32 مع مؤشر الصمام حجم الصمامات 10 * 38 1P

Fuseholders

رقم الصنف.DN56130

نموذج المنتج RT18-32
الوصف الصمامات التبديل disconnector مع LEDindicator
القطب 1 ف
طريقة التركيب تركيب السكك الحديدية الدين
طريقة الأسلاك 0،75-25 مم2 ف-4
حجم الصمامات 10 * 38
تصنيف التشغيل الحالي LE 32A (500VAC) / 25A (690VAC)
تصنيف الجهد التشغيلي UE 500VAC / 690VAC
تصنيف العزل الجهد 800V
تصنيف دفعة withstangd الحالي LPK 6KV
كسر القدرة مع الصمامات 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام مع الصمامات جي جي
مؤشر الصمام الجهد 110-690VAC / DC
مكتبة الشروحات نموذج: IP20
المعيار المرجعي IEC 60269-2 GB / T 13539.2

Fuseholders RT18-32 حجم الصمامات 10 * 38 1P

Inline fuse holder RT18-32 fuse size 10*38 1P

رقم الصنف.DN56110

نموذج المنتج RT18-32
الوصف الصمامات التبديل disconnector مع LEDindicator
القطب 1 ف
طريقة التركيب تركيب السكك الحديدية الدين
طريقة الأسلاك 0،75-25 مم2 ف-4
حجم الصمامات 10 * 38
تصنيف التشغيل الحالي LE 32A (500VAC) / 25A (690VAC)
تصنيف الجهد التشغيلي UE 500VAC / 690VAC
تصنيف العزل الجهد 800V
تصنيف دفعة withstangd الحالي LPK 6KV
كسر القدرة مع الصمامات 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام مع الصمامات جي جي
مؤشر الصمام الجهد 110-690VAC / DC
مكتبة الشروحات نموذج: IP20
المعيار المرجعي IEC 60269-2 GB / T 13539.2

انقر للعرض grl المجموعةالصفحة الرئيسية & GT; >

انقر للعرضFuseholders المنتج & GT ؛ & GT ؛

انقر لمشاهدة رابط الصمامات المنتج & GT ؛ & GT ؛

GRL الصمامات مع حامل RT18-32-2P حجم الصمامات 10 * 38 حامل الصمامات للأمبير

الصمامات مع حامل RT18-32 حجم الصمامات 10 * 38 2P

Fuse with holder

رقم الصنف.DN56112

نموذج المنتج RT18-32
الوصف الصمامات التبديل disconnector مع LEDindicator
القطب 2p
طريقة التركيب تركيب السكك الحديدية الدين
طريقة الأسلاك 0،75-25 مم2 ف-4
حجم الصمامات 10 * 38
تصنيف التشغيل الحالي LE 32A (500VAC) / 25A (690VAC)
تصنيف الجهد التشغيلي UE 500VAC / 690VAC
تصنيف العزل الجهد 800V
تصنيف دفعة withstangd الحالي LPK 6KV
كسر القدرة مع الصمامات 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام مع الصمامات جي جي
مؤشر الصمام الجهد 110-690VAC / DC
مكتبة الشروحات نموذج: IP20
المعيار المرجعي IEC 60269-2 GB / T 13539.2

الصمامات مع حامل RT18X-32 حجم الصمامات 10 * 38 2P

30 Amp fuse holder RT18X-32 with LED indicator 2P

رقم الصنف.DN56132

نموذج المنتج نموذج: RT18X-32
الوصف الصمامات التبديل disconnector مع LEDindicator
القطب 2p
طريقة التركيب تركيب السكك الحديدية الدين
طريقة الأسلاك 0،75-25 مم2 ف-4
حجم الصمامات 10 * 38
تصنيف التشغيل الحالي LE 32A (500VAC) / 25A (690VAC)
تصنيف الجهد التشغيلي UE 500VAC / 690VAC
تصنيف العزل الجهد 800V
تصنيف دفعة withstangd الحالي LPK 6KV
كسر القدرة مع الصمامات 100KA (500VAC) / 50KA (690VAC)
فئة الاستخدام مع الصمامات جي جي
مؤشر الصمام الجهد 110-690VAC / DC
مكتبة الشروحات نموذج: IP20
المعيار المرجعي IEC 60269-2 GB / T 13539.2

ما هو حامل فتيل الشفرة؟

حامل فتيل الشفرة هو نوع من حامل الصمامات المصمم خصيصًا لعقد صمامات الشفرة. تستخدم صمامات الشفرة ، والمعروفة أيضًا باسم صمامات السيارات ، على نطاق واسع في المركبات والتطبيقات الأخرى التي تتطلب حماية تيار منخفضة إلى معتدلة. يوفر حامل فتيل الشفرة طريقة آمنة ومريحة لتوصيل صمامات الشفرة في الدوائر الكهربائية.

فيما يلي بعض الميزات والخصائص الرئيسية لحامل فتيل الشفرة:

1. التصميم: يتكون حامل فتيل الشفرة عادة من سكن أو جسم مصنوع من مواد غير موصلة ، مثل البلاستيك. تم تصميم السكن لإحاطة فتيل الشفرة وتوفير الحماية ضد الاتصال العرضي.

2. جهات الاتصال الطرفية: أصحاب الصمامات شفرة لديهم اتصالات طرفية أو مآخذ حيث يتم إدخال الصمامات شفرة. تم تصميم جهات الاتصال الطرفية لإجراء اتصال كهربائي قوي مع محطات الشفرة في الصمامات.

3.Mounting: قد يكون لحاملي الصمامات شفرة خيارات التركيب ، مثل البراغي أو المشابك ، لإرفاق الحامل بشكل آمن على سطح أو لوحة الصمامات. وهذا يضمن الاستقرار وتحديد المواقع المناسبة لحامل الصمامات.

4. وصلات الأسلاك: غالبًا ما يكون لحاملي فتيل الشفرة توصيلات سلكية للسماح بالتكامل السهل في الدوائر الكهربائية. يمكن أن تكون هذه الاتصالات في شكل محطات برغي أو محطات تجعيد أو علامات تبويب لحام ، اعتمادًا على تصميم الحامل.

5.Fuse الوصول: أصحاب الصمامات شفرة عادة ما يكون غطاء أو غطاء التي يمكن فتحها أو إزالتها لتوفير الوصول إلى الصمامات. وهذا يسمح بسهولة التفتيش والاختبار واستبدال الصمامات عند الضرورة.

6.Fuse Ratings: تتوفر حاملات فتيل الشفرة بأحجام مختلفة لاستيعاب تصنيفات فتيل الشفرة المختلفة. تشمل أحجام فتيل الشفرة الشائعة صمامات الشفرة المصغرة (ATM) ، وصمامات الشفرة القياسية (ATO / ATC) ، وصمامات الشفرة ماكسي. س-حامل الصماماتيجب أن تتطابق مع حجم الصمامات المقابلة والتصنيف للوظائف المناسبة والحماية.

يستخدم حاملو فتيل الشفرة عادة في تطبيقات السيارات ، مثل السيارات والشاحنات والدراجات النارية والقوارب والمركبات الترفيهية (RVs). فهي توفر اتصالًا آمنًا وموثوقًا به لصمامات الشفرة ، مما يسمح بسهولة التركيب والتفتيش والاستبدال.

تم تصميم حاملي فتيل الشفرة لحماية الدوائر الكهربائية من ظروف التيار الزائد وضمان سلامة وأداء النظام الكهربائي بشكل صحيح.

انقر للعرض grl المجموعةالصفحة الرئيسية & GT; >

انقر لمشاهدة الصمامات مع حامل المنتج & GT ؛ & GT ؛

انقر لمشاهدة رابط الصمامات المنتج & GT ؛ & GT ؛

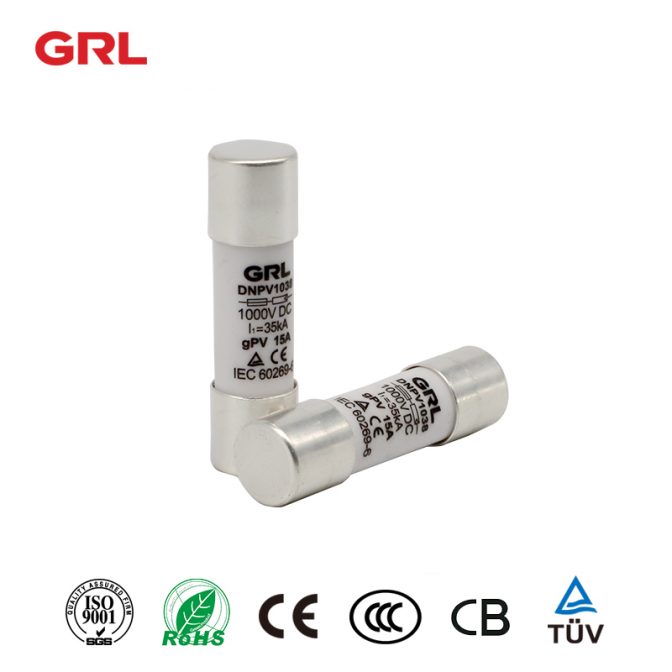

الكهروضوئية الصمامات وصلات 1000VDC الكهروضوئية الصمامات 10 * 38 2A-30A

بف الصمامات وصلات 1000VDC بف فيوز

فئة الاستخدام GPV
تصنيف كسر القدرات العاصمة 20KA
الوقت ثابت L / R 1-3 مللي ثانية
(المرجع) قياسي IEC 60269-6 GB / T 13539.6

16a fuse

PV Fuse Links

25a fuse holder

32a fuse

63a fuse holder

125a fuse holder

160a fuse switch disconector

250a fuse switch disconector

تابع القراءةما هو فيوز لينك> > >

ما هو فتيل الاسطوانة؟

فتيل الاسطوانة هو نوع سريع من أجهزة السلامة الكهربائية التي تستخدم لحماية الكابلات وخطوط الطاقة والمعدات الكهربائية ضد الأحمال الزائدة والدوائر القصيرة في الأنظمة الكهربائية.

إنه جهاز أمان تم اختراعه لحماية المعدات الكهربائية من التيار المفرط ، مثل الأنواع الأخرى من الصمامات الكهربائية الصغيرة.

تتمثل الوظيفة الرئيسية لصمامات الأسطوانة في حماية الأنظمة وحياة الإنسان.

البناء & أمبير؛ العمل من اسطوانة الصمامات

* تماما كما يوحي اسمها ، فإن شكل الصمامات الأسطوانية يبدو وكأنه أسطوانة. يتكون جسم فتيل الأسطوانة من السيراميك أو الخزف أو الزجاج. هناك سلك نحاسي رفيع أو سلك فضي ، أو شريط سبيكة معدنية في منتصف الصمامات. كما أنه يحتوي على غطاء معدني في كل نهاية فتيل ، والتي تستخدم كجهات اتصال عند إدخالها (في سلسلة) في الدائرة الكهربائية. عادة ، يتكون الغطاء المعدني من النحاس الأحمر المطلي بالنيكل أو النحاس الأحمر المطلي بالفضة والذي يتميز بموصلية عالية.

* اسطوانة الصمامات الجسم يتم ملؤها مع المواد الحبيبية أو مسحوق المعروفة باسم حشو. هناك أنواع مختلفة من المواد المستخدمة كحشو مثل الرمل وكربونات الكالسيوم والكوارتز وما إلى ذلك.

* تم تصميم موصل الأسلاك الرقيقة للاندماج عند درجة حرارة محددة عندما تحمل الدائرة أكثر من التيار المقنن. عندما يندمج السلك ، تنكسر الدائرة ولا توجد تدفقات حالية. يقوم المسحوق الموجود في خرطوشة الصمامات بتكثيف وتبريد البخار وإخماد القوس هناك عن طريق مقاطعة تيار التدفق.

* يتم تطبيق الصمامات الاسطوانية على نطاق واسع في العديد من أنواع مختلفة من المعدات الكهربائية والإلكترونية. فهي لا تحمي المعدات من الخطر فحسب ، بل تمنع أيضًا الحرائق الخطيرة الناجمة عن ارتفاع درجة حرارة الدائرة. بمجرد أن يتم تسخين الصمامات الأسطوانية بشكل مفرط ويتم دمج السلك ، فإنه لم يعد يعمل. يجب تثبيت الصمامات الجديدة لاستعادة التيار من خلال الدائرة. يتم استبدال الصمامات الأسطوانية داخل حامل. وهذا ما يسمى حامل الصمامات خرطوشة، مفتاح الصمامات أو حامل الصمامات.

كيفية اختيار حجم التقييم المناسب من اسطوانة الصمامات؟

في حين أن اختيار الصمامات المناسبة وحجمها المقنن للأجهزة الكهربائية يعتمد على عوامل وبيئات مختلفة. لكن الصيغة الأساسية التالية توضح كيفية اختيار الحجم المناسب للصمامات؟

تصنيف الصمامات = (الطاقة / الفولتاج) × 1.25

على سبيل المثال ، يجب عليك العثور على الحجم المناسب للصمامات لمقبس دبوس 10A.

(1000W / 230V) × 1.25 = 5.4A

تطبيق اسطوانة الصمامات

* السيراميك اسطوانة الصمامات:

* مجلس الوزراء التحكم الصناعي.

* بف كومبينر مربع؛

:: حماية أجهزة القياس؛

:: حماية المحولات المعزولة؛

* حماية الموقوفين الطفرة.

* المحرك ، الخ

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

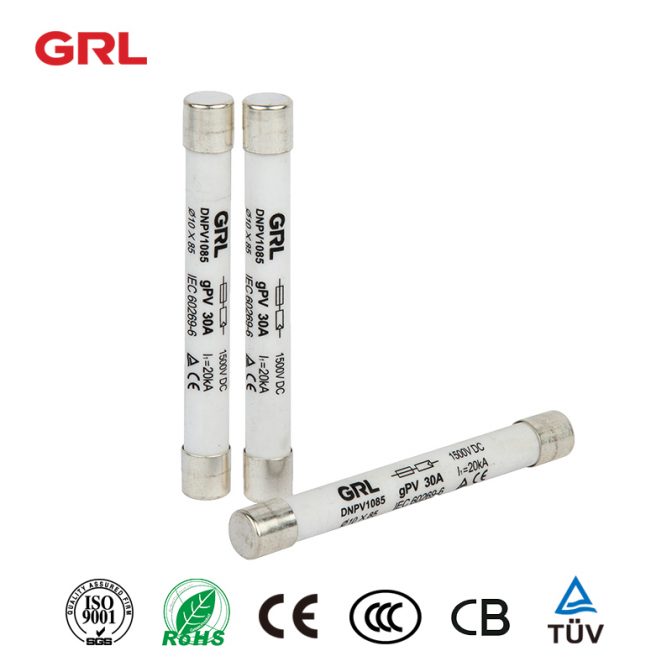

الصمامات الكهروضوئية 1500VDC PV الصمامات 10 * 85 2A-25A

الصمامات الضوئية 1500Vdc الكهروضوئية الصمامات

فئة الاستخدام GPV
تصنيف كسر القدرات العاصمة 20KA
الوقت ثابت L / R 1-3 مللي ثانية
(المرجع) قياسي IEC 60269-6 GB / T 13539.6

16a fuse

Photovoltaic fuse 25a fuse holder

32a fuse

63a fuse holder

125a fuse holder

160a fuse switch disconector

250a fuse switch disconector

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

ما هو فتيل الاسطوانة؟

فتيل الاسطوانة هو نوع سريع من أجهزة السلامة الكهربائية التي تستخدم لحماية الكابلات وخطوط الطاقة والمعدات الكهربائية ضد الأحمال الزائدة والدوائر القصيرة في الأنظمة الكهربائية.

إنه جهاز أمان تم اختراعه لحماية المعدات الكهربائية من التيار المفرط ، مثل الأنواع الأخرى من الصمامات الكهربائية الصغيرة.

تتمثل الوظيفة الرئيسية لصمامات الأسطوانة في حماية الأنظمة وحياة الإنسان.

البناء & أمبير؛ العمل من اسطوانة الصمامات

* تماما كما يوحي اسمها ، فإن شكل الصمامات الأسطوانية يبدو وكأنه أسطوانة. يتكون جسم فتيل الأسطوانة من السيراميك أو الخزف أو الزجاج. هناك سلك نحاسي رفيع أو سلك فضي ، أو شريط سبيكة معدنية في منتصف الصمامات. كما أنه يحتوي على غطاء معدني في كل نهاية فتيل ، والتي تستخدم كجهات اتصال عند إدخالها (في سلسلة) في الدائرة الكهربائية. عادة ، يتكون الغطاء المعدني من النحاس الأحمر المطلي بالنيكل أو النحاس الأحمر المطلي بالفضة والذي يتميز بموصلية عالية.

* اسطوانة الصمامات الجسم يتم ملؤها مع المواد الحبيبية أو مسحوق المعروفة باسم حشو. هناك أنواع مختلفة من المواد المستخدمة كحشو مثل الرمل وكربونات الكالسيوم والكوارتز وما إلى ذلك.

* تم تصميم موصل الأسلاك الرقيقة للاندماج عند درجة حرارة محددة عندما تحمل الدائرة أكثر من التيار المقنن. عندما يندمج السلك ، تنكسر الدائرة ولا توجد تدفقات حالية. يقوم المسحوق الموجود في خرطوشة الصمامات بتكثيف وتبريد البخار وإخماد القوس هناك عن طريق مقاطعة تيار التدفق.

* يتم تطبيق الصمامات الاسطوانية على نطاق واسع في العديد من أنواع مختلفة من المعدات الكهربائية والإلكترونية. فهي لا تحمي المعدات من الخطر فحسب ، بل تمنع أيضًا الحرائق الخطيرة الناجمة عن ارتفاع درجة حرارة الدائرة. بمجرد أن يتم تسخين الصمامات الأسطوانية بشكل مفرط ويتم دمج السلك ، فإنه لم يعد يعمل. يجب تثبيت الصمامات الجديدة لاستعادة التيار من خلال الدائرة. يتم استبدال الصمامات الأسطوانية داخل حامل. وهذا ما يسمى حامل الصمامات خرطوشة، مفتاح الصمامات أو حامل الصمامات.

كيفية اختيار حجم التقييم المناسب من اسطوانة الصمامات؟

في حين أن اختيار الصمامات المناسبة وحجمها المقنن للأجهزة الكهربائية يعتمد على عوامل وبيئات مختلفة. لكن الصيغة الأساسية التالية توضح كيفية اختيار الحجم المناسب للصمامات؟

تصنيف الصمامات = (الطاقة / الفولتاج) × 1.25

على سبيل المثال ، يجب عليك العثور على الحجم المناسب للصمامات لمقبس دبوس 10A.

(1000W / 230V) × 1.25 = 5.4A

تطبيق اسطوانة الصمامات

* السيراميك اسطوانة الصمامات:

* مجلس الوزراء التحكم الصناعي.

* بف كومبينر مربع؛

:: حماية أجهزة القياس؛

:: حماية المحولات المعزولة؛

* حماية الموقوفين الطفرة.

* المحرك ، الخ

سلاممجموعة GRLتفاصيل الشركة

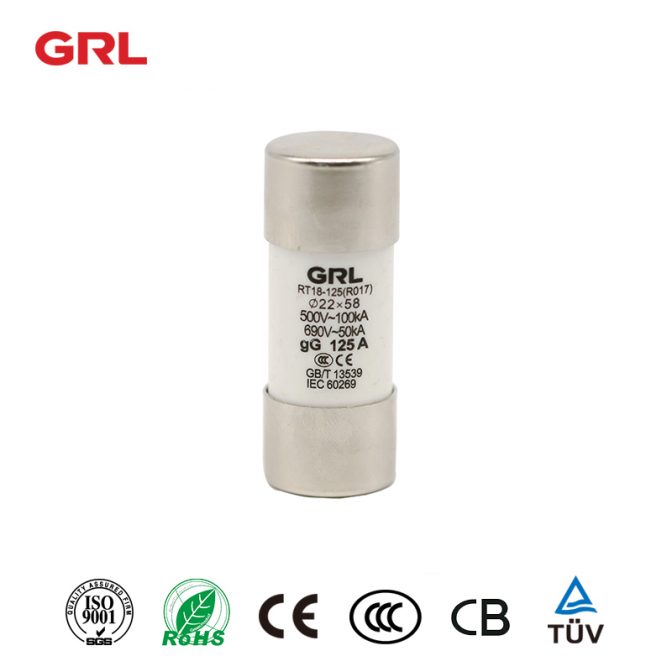

صمامات وصلة قابلة للصهر R017 10A-125A 500VAC صمامات وصلة 22 * 58 حامل الصمامات

الصمامات منصهر وصلة R017 10A-125A

عارضة أزياء رقم: التصنيف الحالي في تصنيف Voltage un كسر القدرة مع الصمامات
في: 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A، 80A، 100A، 125A (500VAC)؛ 500VAC / 100KA (500VAC) /
في: 10A، 16A، 20A، 25A، 32A، 40A، 50A (690VAC) 690VAC 50KA (690VAC)

16a fuse

20a fuse

fuse fusible link

32a fuse holder

32a fuse

fuse base

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

ما هو فتيل الاسطوانة؟

فتيل الاسطوانة هو نوع سريع من أجهزة السلامة الكهربائية التي تستخدم لحماية الكابلات وخطوط الطاقة والمعدات الكهربائية ضد الأحمال الزائدة والدوائر القصيرة في الأنظمة الكهربائية.

إنه جهاز أمان تم اختراعه لحماية المعدات الكهربائية من التيار المفرط ، مثل الأنواع الأخرى من الصمامات الكهربائية الصغيرة.

تتمثل الوظيفة الرئيسية لصمامات الأسطوانة في حماية الأنظمة وحياة الإنسان.

البناء & أمبير؛ العمل من اسطوانة الصمامات

* تماما كما يوحي اسمها ، فإن شكل الصمامات الأسطوانية يبدو وكأنه أسطوانة. يتكون جسم فتيل الأسطوانة من السيراميك أو الخزف أو الزجاج. هناك سلك نحاسي رفيع أو سلك فضي ، أو شريط سبيكة معدنية في منتصف الصمامات. كما أنه يحتوي على غطاء معدني في كل نهاية فتيل ، والتي تستخدم كجهات اتصال عند إدخالها (في سلسلة) في الدائرة الكهربائية. عادة ، يتكون الغطاء المعدني من النحاس الأحمر المطلي بالنيكل أو النحاس الأحمر المطلي بالفضة والذي يتميز بموصلية عالية.

* اسطوانة الصمامات الجسم يتم ملؤها مع المواد الحبيبية أو مسحوق المعروفة باسم حشو. هناك أنواع مختلفة من المواد المستخدمة كحشو مثل الرمل وكربونات الكالسيوم والكوارتز وما إلى ذلك.

* تم تصميم موصل الأسلاك الرقيقة للاندماج عند درجة حرارة محددة عندما تحمل الدائرة أكثر من التيار المقنن. عندما يندمج السلك ، تنكسر الدائرة ولا توجد تدفقات حالية. يقوم المسحوق الموجود في خرطوشة الصمامات بتكثيف وتبريد البخار وإخماد القوس هناك عن طريق مقاطعة تيار التدفق.

* يتم تطبيق الصمامات الاسطوانية على نطاق واسع في العديد من أنواع مختلفة من المعدات الكهربائية والإلكترونية. فهي لا تحمي المعدات من الخطر فحسب ، بل تمنع أيضًا الحرائق الخطيرة الناجمة عن ارتفاع درجة حرارة الدائرة. بمجرد أن يتم تسخين الصمامات الأسطوانية بشكل مفرط ويتم دمج السلك ، فإنه لم يعد يعمل. يجب تثبيت الصمامات الجديدة لاستعادة التيار من خلال الدائرة. يتم استبدال الصمامات الأسطوانية داخل حامل. وهذا ما يسمى حامل الصمامات خرطوشة، مفتاح الصمامات أو حامل الصمامات.

كيفية اختيار حجم التقييم المناسب من اسطوانة الصمامات؟

في حين أن اختيار الصمامات المناسبة وحجمها المقنن للأجهزة الكهربائية يعتمد على عوامل وبيئات مختلفة. لكن الصيغة الأساسية التالية توضح كيفية اختيار الحجم المناسب للصمامات؟

تصنيف الصمامات = (الطاقة / الفولتاج) × 1.25

على سبيل المثال ، يجب عليك العثور على الحجم المناسب للصمامات لمقبس دبوس 10A.

(1000W / 230V) × 1.25 = 5.4A

تطبيق اسطوانة الصمامات

* السيراميك اسطوانة الصمامات:

* مجلس الوزراء التحكم الصناعي.

* بف كومبينر مربع؛

:: حماية أجهزة القياس؛

:: حماية المحولات المعزولة؛

* حماية الموقوفين الطفرة.

* المحرك ، الخ

سلاممجموعة GRLتفاصيل الشركة

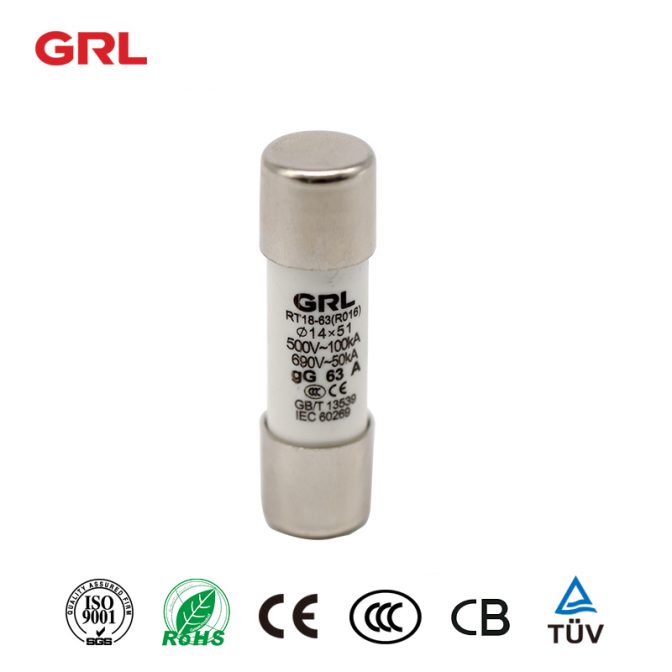

موقع رابط الصمامات R016 2A-63A 500VAC رابط الصمامات 14 * 51 حامل الصمامات

موقع وصلة الصمامات R016 2A-63A

عارضة أزياء رقم: التصنيف الحالي في تصنيف Voltage un كسر القدرة مع الصمامات
في: 2A، 4A، 6A، 8A، 10A، 12A، 16A، 20A، 25A، 32A، 40A، 50A، 63A (500VAC)؛ 500VAC / 100KA (500VAC) /
في: 2A، 4A، 6A، 8A، 10A، 12A، 16A، 20A، 25A، 32A (690VAC) 690VAC 50KA (690VAC)

16a fuse

20a fuse

fuse link location

32a fuse holder

32a fuse

fuse base

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

ما هو فتيل الاسطوانة؟

فتيل الاسطوانة هو نوع سريع من أجهزة السلامة الكهربائية التي تستخدم لحماية الكابلات وخطوط الطاقة والمعدات الكهربائية ضد الأحمال الزائدة والدوائر القصيرة في الأنظمة الكهربائية.

إنه جهاز أمان تم اختراعه لحماية المعدات الكهربائية من التيار المفرط ، مثل الأنواع الأخرى من الصمامات الكهربائية الصغيرة.

تتمثل الوظيفة الرئيسية لصمامات الأسطوانة في حماية الأنظمة وحياة الإنسان.

البناء & أمبير؛ العمل من اسطوانة الصمامات

* تماما كما يوحي اسمها ، فإن شكل الصمامات الأسطوانية يبدو وكأنه أسطوانة. يتكون جسم فتيل الأسطوانة من السيراميك أو الخزف أو الزجاج. هناك سلك نحاسي رفيع أو سلك فضي ، أو شريط سبيكة معدنية في منتصف الصمامات. كما أنه يحتوي على غطاء معدني في كل نهاية فتيل ، والتي تستخدم كجهات اتصال عند إدخالها (في سلسلة) في الدائرة الكهربائية. عادة ، يتكون الغطاء المعدني من النحاس الأحمر المطلي بالنيكل أو النحاس الأحمر المطلي بالفضة والذي يتميز بموصلية عالية.

* اسطوانة الصمامات الجسم يتم ملؤها مع المواد الحبيبية أو مسحوق المعروفة باسم حشو. هناك أنواع مختلفة من المواد المستخدمة كحشو مثل الرمل وكربونات الكالسيوم والكوارتز وما إلى ذلك.

* تم تصميم موصل الأسلاك الرقيقة للاندماج عند درجة حرارة محددة عندما تحمل الدائرة أكثر من التيار المقنن. عندما يندمج السلك ، تنكسر الدائرة ولا توجد تدفقات حالية. يقوم المسحوق الموجود في خرطوشة الصمامات بتكثيف وتبريد البخار وإخماد القوس هناك عن طريق مقاطعة تيار التدفق.

* يتم تطبيق الصمامات الاسطوانية على نطاق واسع في العديد من أنواع مختلفة من المعدات الكهربائية والإلكترونية. فهي لا تحمي المعدات من الخطر فحسب ، بل تمنع أيضًا الحرائق الخطيرة الناجمة عن ارتفاع درجة حرارة الدائرة. بمجرد أن يتم تسخين الصمامات الأسطوانية بشكل مفرط ويتم دمج السلك ، فإنه لم يعد يعمل. يجب تثبيت الصمامات الجديدة لاستعادة التيار من خلال الدائرة. يتم استبدال الصمامات الأسطوانية داخل حامل. وهذا ما يسمى حامل الصمامات خرطوشة، مفتاح الصمامات أو حامل الصمامات.

كيفية اختيار حجم التقييم المناسب من اسطوانة الصمامات؟

في حين أن اختيار الصمامات المناسبة وحجمها المقنن للأجهزة الكهربائية يعتمد على عوامل وبيئات مختلفة. لكن الصيغة الأساسية التالية توضح كيفية اختيار الحجم المناسب للصمامات؟

تصنيف الصمامات = (الطاقة / الفولتاج) × 1.25

على سبيل المثال ، يجب عليك العثور على الحجم المناسب للصمامات لمقبس دبوس 10A.

(1000W / 230V) × 1.25 = 5.4A

تطبيق اسطوانة الصمامات

* السيراميك اسطوانة الصمامات:

* مجلس الوزراء التحكم الصناعي.

* بف كومبينر مربع؛

:: حماية أجهزة القياس؛

:: حماية المحولات المعزولة؛

* حماية الموقوفين الطفرة.

* المحرك ، الخ

سلاممجموعة GRLتفاصيل الشركة

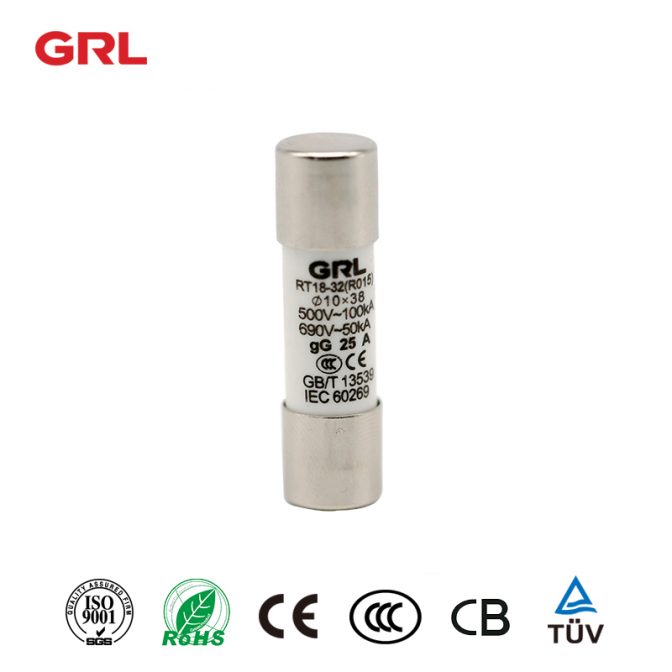

صمامات قادرة على وصلة R015 2A-32A 500VAC صمامات وصلة 10 * 38 حامل الصمامات

الصمامات قادرة على وصلة R015 2A-32A

عارضة أزياء رقم: التصنيف الحالي في تصنيف Voltage un كسر القدرة مع الصمامات
في: 2A، 4A، 6A، 8A، 10A، 16A، 20A، 25A، 32A (500VAC)؛ 500VAC / 100KA (500VAC) /
في: 2A، 4A، 6A، 8A، 10A، 16A (690VAC) 690VAC 50KA (690VAC)

16a fuse

20a fuse

fuse able link

32a fuse holder

32a fuse

fuse base

انقر لمشاهدة مجموعة GRL معلومات الشركة & GT ؛ & GT ؛

انقر لمشاهدة Grlرابط الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة قاعدة الصمامات المنتج & GT ؛ & GT ؛

انقر لمشاهدة حامل الصمامات المنتج & GT ؛ & GT ؛

ما هو فتيل الاسطوانة؟

فتيل الاسطوانة هو نوع سريع من أجهزة السلامة الكهربائية التي تستخدم لحماية الكابلات وخطوط الطاقة والمعدات الكهربائية ضد الأحمال الزائدة والدوائر القصيرة في الأنظمة الكهربائية.

إنه جهاز أمان تم اختراعه لحماية المعدات الكهربائية من التيار المفرط ، مثل الأنواع الأخرى من الصمامات الكهربائية الصغيرة.

تتمثل الوظيفة الرئيسية لصمامات الأسطوانة في حماية الأنظمة وحياة الإنسان.

البناء & أمبير؛ العمل من اسطوانة الصمامات

* تماما كما يوحي اسمها ، فإن شكل الصمامات الأسطوانية يبدو وكأنه أسطوانة. يتكون جسم فتيل الأسطوانة من السيراميك أو الخزف أو الزجاج. هناك سلك نحاسي رفيع أو سلك فضي ، أو شريط سبيكة معدنية في منتصف الصمامات. كما أنه يحتوي على غطاء معدني في كل نهاية فتيل ، والتي تستخدم كجهات اتصال عند إدخالها (في سلسلة) في الدائرة الكهربائية. عادة ، يتكون الغطاء المعدني من النحاس الأحمر المطلي بالنيكل أو النحاس الأحمر المطلي بالفضة والذي يتميز بموصلية عالية.

* اسطوانة الصمامات الجسم يتم ملؤها مع المواد الحبيبية أو مسحوق المعروفة باسم حشو. هناك أنواع مختلفة من المواد المستخدمة كحشو مثل الرمل وكربونات الكالسيوم والكوارتز وما إلى ذلك.

* تم تصميم موصل الأسلاك الرقيقة للاندماج عند درجة حرارة محددة عندما تحمل الدائرة أكثر من التيار المقنن. عندما يندمج السلك ، تنكسر الدائرة ولا توجد تدفقات حالية. يقوم المسحوق الموجود في خرطوشة الصمامات بتكثيف وتبريد البخار وإخماد القوس هناك عن طريق مقاطعة تيار التدفق.

* يتم تطبيق الصمامات الاسطوانية على نطاق واسع في العديد من أنواع مختلفة من المعدات الكهربائية والإلكترونية. فهي لا تحمي المعدات من الخطر فحسب ، بل تمنع أيضًا الحرائق الخطيرة الناجمة عن ارتفاع درجة حرارة الدائرة. بمجرد أن يتم تسخين الصمامات الأسطوانية بشكل مفرط ويتم دمج السلك ، فإنه لم يعد يعمل. يجب تثبيت الصمامات الجديدة لاستعادة التيار من خلال الدائرة. يتم استبدال الصمامات الأسطوانية داخل حامل. وهذا ما يسمى حامل الصمامات خرطوشة، مفتاح الصمامات أو حامل الصمامات.

كيفية اختيار حجم التقييم المناسب من اسطوانة الصمامات؟

في حين أن اختيار الصمامات المناسبة وحجمها المقنن للأجهزة الكهربائية يعتمد على عوامل وبيئات مختلفة. لكن الصيغة الأساسية التالية توضح كيفية اختيار الحجم المناسب للصمامات؟

تصنيف الصمامات = (الطاقة / الفولتاج) × 1.25

على سبيل المثال ، يجب عليك العثور على الحجم المناسب للصمامات لمقبس دبوس 10A.

(1000W / 230V) × 1.25 = 5.4A

تطبيق اسطوانة الصمامات

* السيراميك اسطوانة الصمامات:

* مجلس الوزراء التحكم الصناعي.

* بف كومبينر مربع؛

:: حماية أجهزة القياس؛

:: حماية المحولات المعزولة؛

* حماية الموقوفين الطفرة.

* المحرك ، الخ

سلاممجموعة GRLتفاصيل الشركة
