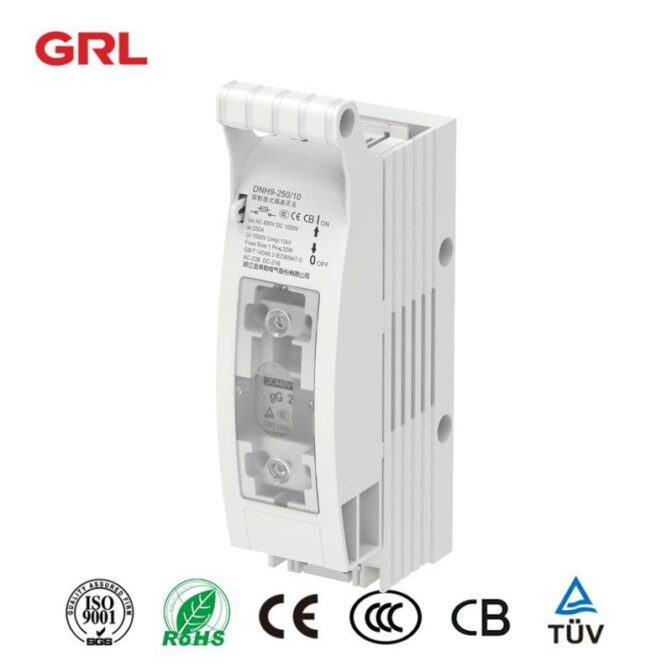

DNH9 Fuse Disconnector Switch Overview

Introduction

تم تصميم مفتاح DNH9 Fuse Disconnector للتوزيع والدوائر الحركية ذات التيارات القصيرة الدائرة العالية. وهو يخدم أدوارًا متعددة ، بما في ذلك تبديل الطاقة ، وتبديل العزلة ، والتبديل في حالات الطوارئ. الامتثال للمعايير الوطنية والدولية (GB / T 14048.3 و IEC / EN60947-3) ، يوفر DNH9 حماية قوية وأداء استثنائي في مختلف التطبيقات الصناعية والكهربائية.

Technical Parameter

معلمة	DNH9-160	DNH9-250
الفولتاج العامل (UE)	230V AC / 415V AC / 1000V DC	415V AC / 690V AC
تصنيف العمل الحالي (أي)	١٦٠ ألف	250A
وافق التدفئة الحالية (مع)	١٦٠ ألف	250A
تصنيف محدود قصيرة الدائرة الحالية (مع تنصهر الأساسية)	100KA	100KA
فئة الاستخدام (مع جوهر تنصهر)	AC-23B / DC-21B	Ac-23B
تصنيف عزل Voltage (UI)	نموذج: 1000V	نموذج: 1000V
تصنيف Impulse تحمل Voltage (Uimp)	12kV	12kV
تصنيف التردد	50/60 هرتز	50/60 هرتز
عمر الكهربائية	200 دورة	200 دورة
أقصى عزم دوران	30 نانومتر	30 نانومتر
الصمامات القياسية	IEC60269-2 / GB / T 13539.2	IEC60269-2 / GB / T 13539.2
استهلاك الطاقة	٢٣ وات	≤32W
درجة حرارة الهواء المحيطة	-5 درجة مئوية إلى +40 درجة مئوية	-5 درجة مئوية إلى +40 درجة مئوية
ارتفاع	≤2000m	≤2000m
مستوى التلوث	الثالث والرابع	الثالث والرابع
النقل والتخزين	-25 درجة مئوية إلى +55 درجة مئوية	-25 درجة مئوية إلى +55 درجة مئوية

Certificate

انقر هنا لتنزيل شهادة DNH9 Fuuse Switch Disconnector

DNH9 الصمامات Disconnector التبديل الميزات

1، وظائف متعددة الاستخدامات: مناسبة لدوائر التوزيع والدوائر الحركية وحماية دائرة الطوارئ ، مما يضمن أداءً موثوقًا به تحت تيارات ماس كهربائى عالية.

2، الامتثال للمعايير: يلبي تماما متطلبات GB / T 14048.3 و IEC / EN60947-3 ، مما يوفر الثقة في الجودة والأداء.

3، البناء القوي: مصممة لمتانة عالية مع عمر كهربائي يصل إلى 200 دورة ودعم لما يصل إلى 100kA تيارات ماس كهربائى.

4، مجموعة تشغيل واسعة: الفولطية المقدرة تصل إلى 1000V DC و 690V AC ، مع دعم لدرجات الحرارة المحيطة من -5 درجة مئوية إلى +40 درجة مئوية.

5، تصميم مدمج: مدمج ومريح للتكامل السلس في الأنظمة الكهربائية ، مع خيارات تركيب مرنة.

شروط التشغيل

درجة الحرارة المحيطة: -25 درجة مئوية إلى +55 درجة مئوية ؛ قد تكون هناك حاجة إلى تقليل السعة لدرجات الحرارة خارج هذا النطاق.
رطوبةالحد الأقصى للرطوبة النسبية بنسبة 50٪ عند 40 درجة مئوية ، وتصل إلى 90٪ عند 20 درجة مئوية لدرجات الحرارة المنخفضة.
ارتفاع: يعمل بشكل موثوق على ارتفاعات ≤ 2000m.
المتطلبات البيئيةخالية من الغازات المتفجرة أو المسببة للتآكل ، والاهتزازات الكبيرة ، أو التعرض للأمطار أو الثلج.
مستوى التلوثتصنيف للمستويين الثالث والرابع ، مما يضمن المرونة في الظروف القاسية.
الإجهاد التثبيتيجب دعم الكابلات الخارجية وأشرطة الحافلات بشكل مستقل لتجنب الضغط الإضافي على المفتاح.

سيناريوهات التطبيق

يعتبر DNH9 Fuuse Switch Disconnector مثاليًا لـ:

تتطلب دوائر المحركات الصناعية حماية دائرة قوية.
شبكات التوزيع ذات الإمكانات الحالية عالية الخطأ.
عزل دائرة الطوارئ في أنظمة الطاقة.
حماية عالية الأداء AC و DC في البيئات الصعبة.

الإحتياطات

ضمان المحاذاة المناسبة أثناء التثبيت لمنع الإجهاد الميكانيكي.
للاستخدام في البيئات القاسية ، استشر الشركة المصنعة للتكوينات المناسبة.
فحص دوري للصمامات الأساسية والمحطات للحفاظ على الأداء الأمثل.

dnh1,فيوز تبديل فاصل

DNH9 منصهر التبديل فاصل 160A GRL الشركة المصنعة

2024年12月17日 grl_admin

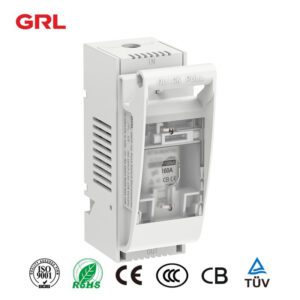

DNH9 Fused Switch Disconnector Overview

Introduction

إن DNH9 Fused Switch Disconnector هو حل متعدد الاستخدامات مصمم للتوزيع والدوائر الحركية ذات التيارات القصيرة الدائرة العالية. وهو يؤدي وظائف حاسمة مثل تبديل الطاقة ، وتبديل العزلة ، والتبديل في حالات الطوارئ. مصممة لتلبية المعايير الوطنية والدولية (GB / T 14048.3وIEC / EN60947-3) ، يضمن DNH9 حماية موثوقة وأداء متميز في الأنظمة الصناعية والكهربائية المتنوعة.

متوفر فيتكوينات 1P و 2P و 3P و 4PDNH9 يتميز بـ aتصميم وحداتالتي تمكن من التكامل السلس في مختلف التطبيقات. مرونتها تجعلها مثالية لكل من الاستخدام المستقل والاجهزة المشتركةالتكيف مع احتياجات الأنظمة الكهربائية الحديثة والمعقدة.

Technical Parameter

معلمة	DNH9-160	DNH9-250
الفولتاج العامل (UE)	230V AC / 415V AC / 1000V DC	415V AC / 690V AC
تصنيف العمل الحالي (أي)	١٦٠ ألف	250A
وافق التدفئة الحالية (مع)	١٦٠ ألف	250A
تصنيف محدود قصيرة الدائرة الحالية (مع تنصهر الأساسية)	100KA	100KA
فئة الاستخدام (مع جوهر تنصهر)	AC-23B / DC-21B	Ac-23B
تصنيف عزل Voltage (UI)	نموذج: 1000V	نموذج: 1000V
تصنيف Impulse تحمل Voltage (Uimp)	12kV	12kV
تصنيف التردد	50/60 هرتز	50/60 هرتز
عمر الكهربائية	200 دورة	200 دورة
أقصى عزم دوران	30 نانومتر	30 نانومتر
الصمامات القياسية	IEC60269-2 / GB / T 13539.2	IEC60269-2 / GB / T 13539.2
استهلاك الطاقة	٢٣ وات	≤32W
درجة حرارة الهواء المحيطة	-5 درجة مئوية إلى +40 درجة مئوية	-5 درجة مئوية إلى +40 درجة مئوية
ارتفاع	≤2000m	≤2000m
مستوى التلوث	الثالث والرابع	الثالث والرابع
النقل والتخزين	-25 درجة مئوية إلى +55 درجة مئوية	-25 درجة مئوية إلى +55 درجة مئوية

Certificate

انقر هنا لتنزيل شهادة DNH9 Fuuse Switch Disconnector

DNH9 تنصهر التبديل Disconnector Features

1، وظائف متعددة الاستخدامات

تم تصميم مفتاح DNH9 Fuse Disconnector للتعامل مع دوائر التوزيع ودوائر المحركات وحماية دائرة الطوارئ ، مما يوفر أداءً استثنائيًا حتى في ظل تيارات الدائرة القصيرة العالية. قدرتها على إجراء تبديل الطاقة ، وتبديل العزلة ، وقطع الاتصال في حالات الطوارئ تجعلها خيارًا موثوقًا به للتطبيقات الصناعية المتنوعة.

2، الامتثال للمعايير الشاملة

يتوافق DNH9 تمامًا مع GB / T 14048.3 و IEC / EN60947-3 ، مما يضمن أنه يلبي معايير السلامة والأداء الصارمة. تضمن هذه المعايير الموثوقية والسلامة التشغيلية ، مما يمنح المستخدمين الثقة في أدائها المتسق عبر بيئات مختلفة.

3، عالية المتانة والبناء قوية

تم تصميم DNH9 لتحمل الظروف الصعبة ، ويفتخر بعمر كهربائي يصل إلى 200 دورة ويمكنه تحمل تيارات الدائرة القصيرة التي تصل إلى 100 كيلو أمبير. يضمن بنائها الوعر أداءً طويل الأمد ويقلل من احتياجات الصيانة ، حتى في البيئات الصناعية الثقيلة.

4، الفولتاج واسعة والنطاق الحالي

دعم الجهد المقنن يصل إلى 1000V DC و 690V AC ، و DNH9 تنصهر التبديل Disconnector يستوعب مجموعة واسعة من التطبيقات. يتم تصنيفها للتيارات التي تتراوح من 160A إلى 630A ، مما يجعلها مناسبة لكل من أنظمة الطاقة المنخفضة والعالية. بالإضافة إلى ذلك ، فإنه يعمل بشكل موثوق ضمن درجات الحرارة المحيطة من -5 درجة مئوية إلى +40 درجة مئوية ، والتكيف مع الظروف المناخية المختلفة.

5 ، تصميم Modular للمرونة

يتوفر DNH9 في تكوينات 1P و 2P و 3P و 4P ، ويتميز بهيكل معياري يسمح بالتكامل السلس في الأنظمة الكهربائية المعقدة. تدعم وحداتها أيضًا الإعدادات المخصصة ، مما يتيح للمستخدمين تخصيصها لتطبيقات محددة ، سواء كانت مستقلة أو كجزء من التكوين المشترك.

6、تصميم مدمج ومريح

يسمح الحجم الصغير والتصميم المريح لـ DNH9 بالتركيب الفعال في المساحات الضيقة ، مما يوفر مساحة لوحة قيمة. خيارات التركيب المرنة ، بما في ذلك المنشآت الرأسية والأفقية ، تجعلها قابلة للتكيف مع متطلبات النظام المختلفة.

سيناريوهات التطبيق

يعتبر DNH9 Fuuse Switch Disconnector مثاليًا لـ:

تتطلب دوائر المحركات الصناعية حماية دائرة قوية.
شبكات التوزيع ذات الإمكانات الحالية عالية الخطأ.
عزل دائرة الطوارئ في أنظمة الطاقة.
حماية عالية الأداء AC و DC في البيئات الصعبة.

الإحتياطات

ضمان المحاذاة المناسبة أثناء التثبيت لمنع الإجهاد الميكانيكي.
للاستخدام في البيئات القاسية ، استشر الشركة المصنعة للتكوينات المناسبة.
فحص دوري للصمامات الأساسية والمحطات للحفاظ على الأداء الأمثل.

تقطعت السبل الأسلاك النحاسية,قضيب توصيل النحاس,معيار Busbar,تخصيص Busbar,مضفر النحاس Busbar

النحاس تقطعت السبل اتصال مرن GRL حسب الطلب

2024年11月19日 grl_admin

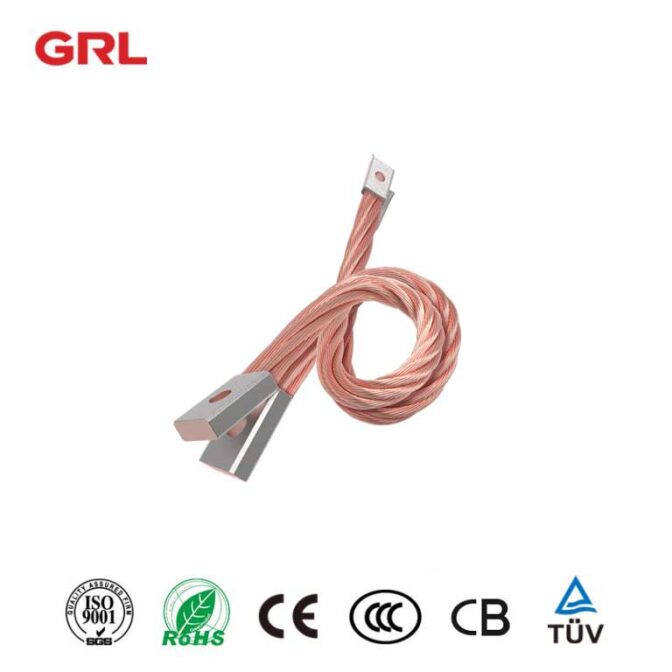

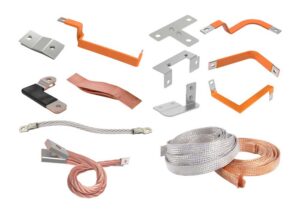

النحاس الذين تقطعت بهم السبل اتصال مرنة نظرة عامة

Description

النحاس الذين تقطعت بهم السبل اتصالات مرنةهي مكونات أساسية في الأنظمة الكهربائية الحديثة. تصنع اتصالات الأسلاك المرنة التي تقطعت بها السبل بالنحاس من GRL من النحاس T2 عالي النقاء (≥99.95٪محتوى النحاس)، مع محطات النحاس مجعد في كلا طرفي السلك الذين تقطعت بهم السبل. يمكن للعملاء تخصيص محطات النحاس لتلبية متطلباتهم المحددة. وهي مصممة لتلبية المتطلبات الصارمة للمعيار الوطني GB / T12970.2-2009.

تم تصميم هذه الوصلات النحاسية المرنة لضمان الموصلية والمتانة الموثوقة ، مما يجعلها تستخدم على نطاق واسع في أنظمة الطاقة وتطبيقات الطاقة المتجددة والمفاتيح الكهربائية وأنظمة التأريض والمعدات الصناعية.

تقدم GRL مجموعة متنوعة من منتجات الأسلاك النحاسية المرنة التي تلبي أعلى معايير الصناعة ، مما يضمن الأداء الأمثل والموثوقية لعملائنا.

Technical Parameter

معلمة	تفاصيل
المادة	T2 النحاس (≥99.95٪)
واحد سلك القطر	0.05mm إلى 0.20mm (AWG44-AWG32)
منطقة متقاطعة	1.5mm 2-2000mm 2
المعالجة السطحية	النحاس العارية ، مطلي بالقصدير
التعبئة	لفائف أو بكرات أو بكرات

Structure and Feature

المادة:يضمن النحاس T2 عالي النقاء التوصيل الكهربائي الممتاز ومقاومة التآكل.
المعالجة السطحية:متوفر في النحاس العاري أو مطلي بالقصدير لتعزيز المتانة في البيئات الصعبة.
التصميم:أنابيب النحاس مجعد أو المحطات الطرفية في كلا الطرفين للاتصال السلس.
بناء الأسلاك الذين تقطعت بهم السبل مرنة لاستيعاب الحركة والاهتزاز.
تخصيص:مناطق مستعرضة مصممة خصيصًا وأقطار ثقب وأطوال لتلبية متطلبات المشروع المحددة.

النحاس الذين تقطعت بهم السبل فوائد اتصال مرنة

1. الموصلية الموثوقة:مصنوعة من النحاس T2 عالية النقاء ، GRLBusbars النحاس العاريةومرنة النحاس بسبارزتقديم التوصيل الكهربائي الممتاز ، مما يقلل من فقدان الطاقة في الأنظمة عالية التيار.

2. المتانة في البيئات القاسية:يعزز خيار المحطات المطلية بالقصدير مقاومة التآكل ، مما يجعل المنتج مناسبًا للبيئات الخارجية أو الصناعية.

3. التخصيص:يمكن للعملاء تحديد أحجام المحطات الطرفية ، وأطوال الأسلاك التي تقطعت بها السبل ، والمعالجات السطحية ، مما يضمن التوافق مع الأنظمة المختلفة ، مثلمفاتيح فصل الصماماتأ-أنظمة بسبارو- و-أجهزة تخزين الطاقةماذا؟

4. براعة:منالنحاس المعلبة busbarsفي إعدادات الطاقة المتجددة إلىمعزول النحاس busbarsفي الآلات الصناعية ، تلبي حلول GRL مجموعة واسعة من التطبيقات.

النحاس الذين تقطعت بهم السبل تطبيقات الاتصالات المرنة

أنظمة توزيع الطاقة:تستخدم اتصالات GRL المرنة على نطاق واسع في أنظمة busbar للتوزيع الحالي الفعال وموثوقية النظام المعززة.

2. الطاقة المتجددة:يستمر الطلب على الوصلات الناعمة لرقائق النحاس وبارات النحاس المعلبة في الألواح الشمسية وأنظمة طاقة الرياح في النمو. تضمن منتجات GRL الاندماج السلس في إعدادات الطاقة المتجددة.

3. المعدات الصناعية:تعتبر قضبان النحاس المرنة أمرًا حيويًا في الأنظمة الديناميكية مثل الأسلحة الروبوتية وأحزمة النقل ، حيث تعتبر مقاومة الاهتزاز والمرونة أمرًا بالغ الأهمية.

4. تخزين طاقة البطارية:في رفوف البطارية وأنظمة تخزين الطاقة ، تضمن قضبان النحاس المعزولة والاتصالات المرنة تدفقًا آمنًا وفعالًا للطاقة بين الوحدات.

5. الحماية الكهربائية:GRL’sوصلات النحاسمتوافقة مع مفاتيح فصل الصمامات ، وتوفير موثوق بهاحماية التيار الزائدوعزل الطاقة في الأنظمة الحرجة.

حالة الاستخدام العملي

عميل في قطاع الطاقة المتجددة يحتاج إلى موثوقةالنحاس احباط اتصال لينةربط وحدات البطارية في نظام تخزين الطاقة الخاص بهم. قدمت GRL تخصيصالنحاس المعلبة بسبارحل مع محطات معقوص، وتوفير الموصلية العالية والمتانة. نجح المنتج في تعزيز موثوقية النظام مع تلبية معايير الصناعة الصارمة.

النحاس الذين تقطعت بهم السبل اتصالات مرنة الأسئلة الشائعة

1. ما هو بسبار النحاس مرنة؟

يتكون شريط النحاس المرن من خيوط نحاسية متعددة مصممة للأنظمة الكهربائية الديناميكية ، مما يوفر موصلية عالية ومقاومة للاهتزاز.

2. كيف يختلف بسبار النحاس المعلب عن بسبار النحاس العاري؟

يحتوي شريط النحاس المعلب على طلاء من القصدير لتعزيز مقاومة التآكل ، مما يجعله مثاليًا للبيئات القاسية ، في حين يتم استخدام قضبان النحاس العارية عادةً في الإعدادات الداخلية الخاضعة للرقابة.

3. أين يتم استخدام الاتصالات المرنة التي تقطعت بها السبل النحاسية؟

وهي تستخدم عادة في أنظمة بسبار، وأنظمة تخزين الطاقة، والآلات الصناعية، وإعدادات الطاقة المتجددة.

4. ما هي ميزة busbars النحاس المعزولة؟

توفر قضبان النحاس المعزولة حماية إضافية ضد الدوائر القصيرة ، مما يضمن تشغيلًا أكثر أمانًا في تطبيقات الجهد العالي.

5. هل النحاس الذين تقطعت بهم السبل اتصالات مرنة متوافقة مع مفاتيح فصل الصمامات؟

نعم ، اتصالات النحاس المرنة من GRL متوافقة تمامًا مع مفاتيح فصل الصمامات ، مما يضمن التكامل السلس والأداء الموثوق به.

في GRL ، نعطي الأولوية للجودة والأداء والابتكار. تلبي مجموعتنا من قضبان النحاس متطلبات الأنظمة الكهربائية الحديثة مع الالتزام بأعلى معايير الصناعة.

للحصول على حلول مخصصة أو مزيد من المعلومات حول أنظمة بسبار لدينا ، أو قضبان النحاس المعزولة ، أو الاتصالات الناعمة لرقائق النحاس ، اتصل بـ GRL اليوم. نحن ملتزمون بتقديم أفضل الحلول لاحتياجاتك الكهربائية.

اتصل بنا لمعرفة المزيد

احصل على Quote

تقطعت السبل الأسلاك النحاسية,قضيب توصيل النحاس,تخصيص Busbar

مرنة النحاس تقطعت السبل الأسلاك GRL النحاس الاتصال

2024年11月18日 grl_admin

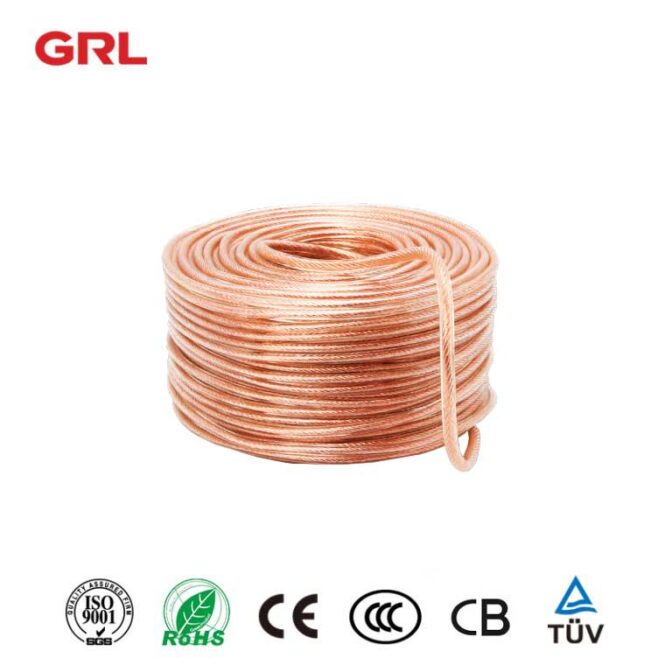

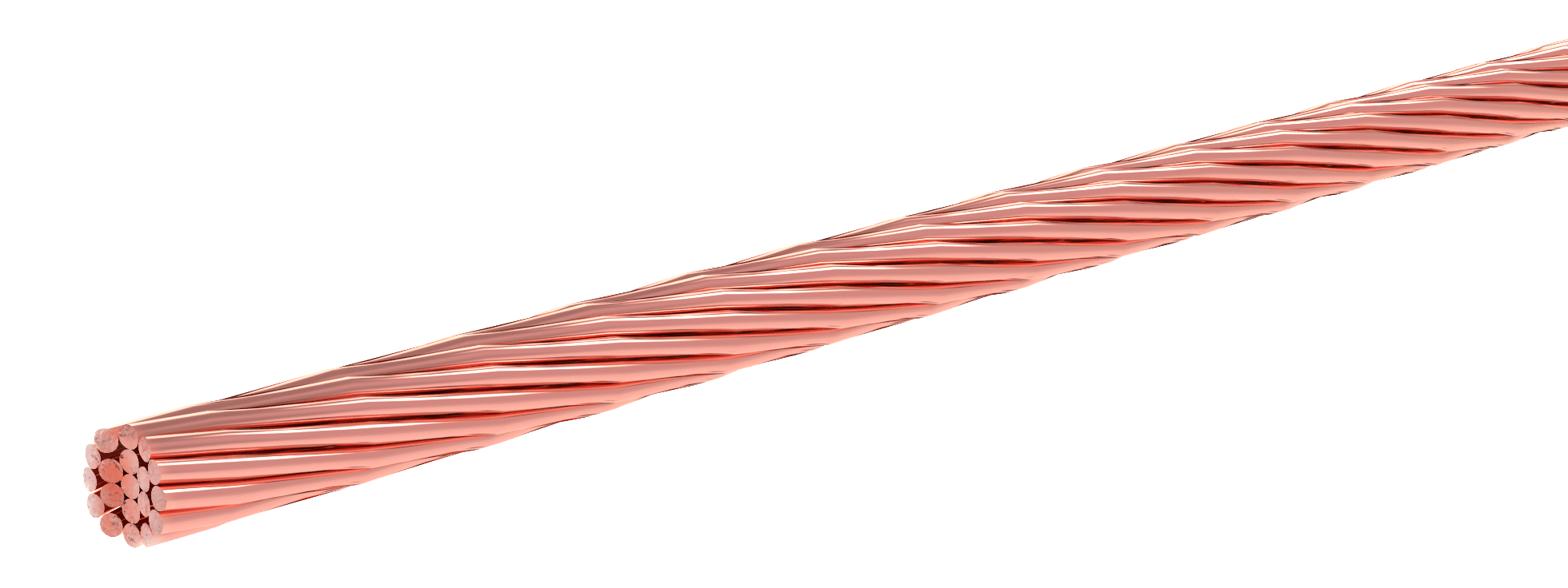

مرنة النحاس الذين تقطعت بهم السبل الأسلاك نظرة عامة

Description

سلسلة DNTJR (X) Flexible Copper Stranded Wire هي حل متعدد الاستخدامات وموثوق به للوصلات الكهربائية المرنة. مصنوعة من النحاس T2 عالي النقاء (محتوى النحاس و GT ؛ 99.95 ٪) ، وهي مثالية للمنشآت الكهربائية ، والمفاتيح الكهربائية ، والأفران الكهربائية ، واتصالات البطارية.

يتم تصنيع هذه الأسلاك وفقًا للمعيار الوطني GB / T12970.2-2009 ، مما يضمن الجودة والأداء الفائقين في التطبيقات الصعبة. يتوفر المنتج في خيارات النحاس العارية والقصدير ويلبي مجموعة واسعة من متطلبات العملاء بمواصفات قابلة للتخصيص.

Technical Parameter

المادة: T2 النحاس (محتوى النحاس و GT ؛ 99.95 ٪)
المعالجة السطحية: النحاس العارية أو القصدير مطلي
منطقة متقاطعة: 1.5mm 2-2000mm 2
قطر السلك: يتراوح قطر السلك الواحد من 0.15mm إلى 1.05mm (AWG30-AWG18)
التعبئة: لفائف، بكرات، أو بكرات لتناسب متطلبات العملاء
معيار الإنتاج: GB / T12970.2-2009

Models and Specifications

نموذج المنتج	المساحة العرضية الاسمية (مم 2)	هيكل الأسلاك	القطر الخارجي (مم)	دس المقاومة في 20 °C (Ω / كم)	الوزن (كجم / كم)
DNTJR (X) 1-1.6	١-٦-٦	32/0.25	٦-٦١	٥١-٥١	١٤-٧
DNTJR (X) 1-2	2 ف-4	40/0.25	١.٨٢	9.24	١٨ – ٣
DNTJR (X) 1-4	4 خ ع (رأ)	7 × 7 / 0.32	٢.٨٨	٤-٦٤	٣٧-١
DNTJR (X) 1-10	(10)	7 × 7 / 0.51	٤.٥٩	١.٨١	٩٤-٣
DNTJR (X) 1-25	25	19 × 7 / 0.49	٧-٣٥	0،376	٢٣٩
DNTJR (X) 1-50	50	19 × 7 / 0.68	١٠-٢ – ٢	٣٠٨٢	٤٥٩
DNTJR (X) 1-120	120	27 × 12 / 0.68	١٧-٣٩	٠,١٥٧	1119
DNTJR (X) 1-400	٤٠٠	37 × 19 / 0.85	29.75	0.0462	٣٧٩٥

ملاحظة: تتوفر مواصفات مخصصة عند الطلب.

مرنة النحاس الذين تقطعت بهم السبل سلك الميزات

1. مرونة عالية

يضمن الهيكل الملتوي مرونة ممتازة ، مما يجعله مناسبًا للمنشآت التي تتطلب الانحناء أو الحركة المتكررة.

2. الموصلية الفائقة

يوفر النحاس T2 أداءً كهربائيًا متميزًا ، مما يقلل من فقدان الطاقة.

3. مقاومة التآكل

توفر خيارات مطلية بالقصدير مقاومة معززة للأكسدة والبيئات القاسية ، مما يطيل عمر السلك.

4. قابلية التطبيق على نطاق واسع

يمكن استخدامها في مجموعة متنوعة من التطبيقات ، بما في ذلك التأريض وتوزيع الطاقة والأنظمة عالية التيار.

5. تصميم قابل للتخصيص

منطقة المقطع العرضي ، المعالجة السطحية

عرض المزيد GRLالنحاس بسبار أنواع & GT ؛ & GT ؛ & GT ؛

العارية النحاس بسبار

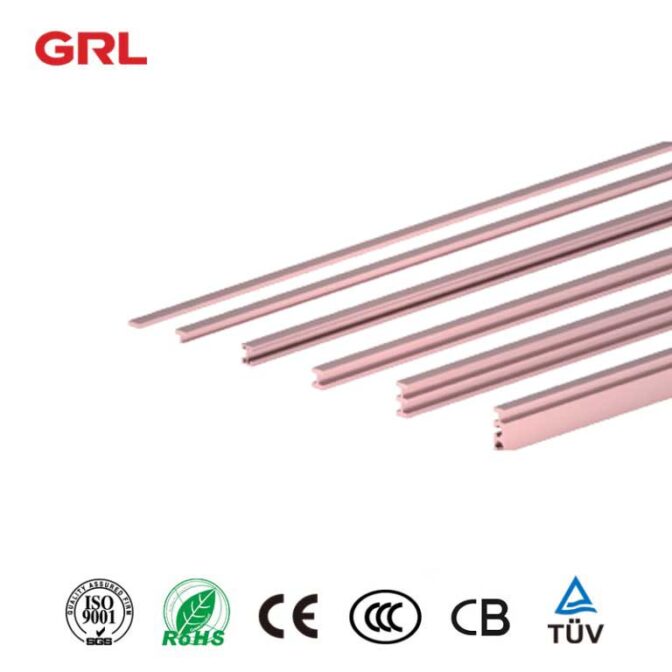

معيار النحاس بسبار

مرنة النحاس بسبار

بسبار مغلفة

النحاس المعلبة بسبار

النحاس مخصصة بسبار & GT; & GT;

احصل على Quote

تقطعت السبل الأسلاك النحاسية,قضيب توصيل النحاس

الصلب مسحوبة أسلاك النحاس GRL النحاس Busbar الصانع

2024年11月15日 grl_admin

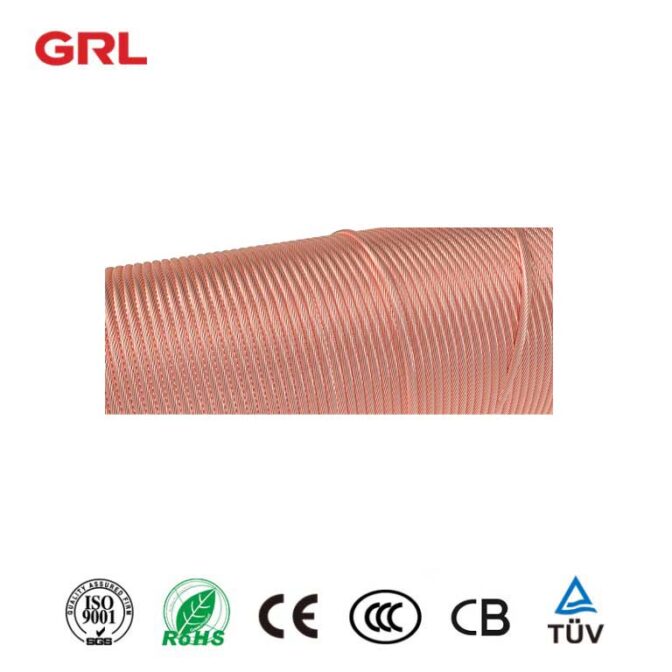

Hard Drawn Copper Wire نظرة عامة

Description

سلسلة DNJT (X) Hard Drawn Copper Wire هي موصل متين وعالي القوة مصنوع من نحاس T2 بنقاء يتجاوز 99.95٪. وهي مصممة خصيصًا للتطبيقات التي تتطلب تعزيز القدرة الحاملة والمتانة ، مما يجعلها مثالية للبيئات الصناعية والكهربائية ذات الطلب المرتفع. يتم إنتاج هذا السلك عن طريق التواء خيوط النحاس ذات القطر الأكبر ، مما يؤدي إلى قوة ميكانيكية متفوقة مع الحفاظ على الموصلية الممتازة.

تلتزم سلسلة GRL DNJT (X) بمعيار إنتاج TB / T3111-2005 وهي متوفرة بتشطيبات نحاسية عارية أو مطلية بالقصدير ، قابلة للتخصيص لمختلف التطبيقات.

Technical Parameter

مواد: T2 النحاس ، محتوى النحاس و GT ؛ 99.95 ٪

واحد سلك القطر: 1.70mm إلى 2.85mm

منطقة مستعرضة: 16mm 2 إلى 400mm 2

المعالجة السطحية: متوفر في النحاس العاري ومطلي بالقصدير

تفاصيل التعبئة والتغليف: تعبئتها على بكرات خشبية قوية لتخزين مريحة والنقل

معيار الإنتاج: TB / T3111-2005

Models and Specifications

نموذج المنتج	المساحة العرضية الاسمية (مم 2)	المساحة المستعرضة المحسوبة (مم 2)	هيكل الأسلاك	القطر الخارجي (مم 2)	الوزن (كجم / كم)
DNJT (X)-16	16	١.١٥٩	٧/١/٧٠	٥-١	١٤٣
DNJT (X)-25	25	0،735	٧/٢-١٤	٦-٤٢	٢٦٢
DNJT (X)-35	35	٥,٥٢٨	٧/٢,٥٢	٥.٥٢	٣١٤
DNJT (X)-50	50	٣٠٧١	٧/٣.٠٠	9	٤٥٠
DNJT (X) -70	70	0،263	19/2.14	10.7	٦١٨
DNJT (X) -95	95	٣٠٫٩٧	19/2.52	١٢-٦	٨٥٢
DNJT (X) -120	120	٠,١٥٤	19/2.80	14	1057
DNJT (X) -150	150	١.١٢١	١٩/٣.١٥	15.75	٣٩٣٩
DNJT (X) -185	٥١٥	0.0.0.0	٣٧/٢-٥٢	١٧-٦٤١	٦١٦٠
DNJT (X)-240	٢٤٠	0.077	37/2.85	٩١-٩٥	٣١٢٣
DNJT (X) -300	300	0.064	٣٧/٣-١٥	١.٧.١	٥٢٩٤
DNJT (X) -400	٤٠٠	0.062	٦١/٢-٨٥	٥٢-٦٥	٣٥٠٢

من الصعب رسمها النحاس الأسلاك Features

1. قوة عالية

يوفر الهيكل المسحوب ذو الخيوط ذات القطر الكبير قوة ميكانيكية عالية ، مما يسمح له بتحمل إجهاد بدني أكبر مقارنة بالأسلاك النحاسية القياسية.

2. الموصلية المعززة

تضمن مادة النحاس T2 الموصلية الممتازة ، مما يتيح نقل الطاقة بكفاءة حتى في التيارات العالية.

3. دائم العلاج السطحي

تتوفر النسخة المطلية بالقصدير في خيارات النحاس العارية والمطلية بالقصدير ، وتوفر مقاومة إضافية للتآكل ، مما يطيل عمر المنتج في البيئات الصعبة.

4. خيارات قابلة للتخصيص

تتوفر العديد من المناطق المستعرضة والتكوينات الهيكلية لتلبية متطلبات المشروع المحددة ، مع خيارات التخصيص عند الطلب.

5. أداء موثوق به

التمسك بمعيار TB / T3111-2005 ، يضمن هذا السلك أداءً متسقًا وعالي الجودة في جميع التطبيقات ، مما يجعله خيارًا موثوقًا به للمنشآت الكهربائية المتطلبة.

يستخدم السلك النحاسي المسحوب على نطاق واسع في المنشآت الكهربائية الثقيلة التي تتطلب قوة ومتانة عالية.وتشمل تطبيقاتها الأساسية توزيع الطاقة في المنشآت الصناعية وشبكات الطاقة والبيئات كثيفة الاستهلاك للطاقة. يعد تصميم النحاس المسحوب بجد مثاليًا للإعدادات التي تتطلب أداءً كهربائيًا مستقرًا وطويل الأجل ومرونة ضد الإجهاد الميكانيكي.

يتم استخدامه عادة في الألواح الكهربائية والمحولات والمحطات الفرعية وأنظمة المفاتيح الكهربائية واسعة النطاق ، حيث تكون الموثوقية والقدرة الحاملة حاسمة.

تجمع سلسلة DNJT (X) Hard Drawn Copper Wire بين المتانة والتوصيل العالي والتصميم القوي ، مما يجعلها مثالية لمجموعة واسعة من احتياجات توزيع الطاقة الصناعية. لمزيد من المعلومات أو لمناقشة خيارات التخصيص ، يرجى الاتصال بفريق المبيعات لدينا.

عرض المزيد GRLالنحاس بسبار أنواع & GT ؛ & GT ؛ & GT ؛

العارية النحاس بسبار

معيار النحاس بسبار

مرنة النحاس بسبار

بسبار مغلفة

النحاس المعلبة بسبار

النحاس مخصصة بسبار & GT; & GT;

احصل على Quote

ما هي فوائد الأسلاك المطلية بالقصدير؟

تجمع الأسلاك النحاسية المطلية بالقصدير بين الموصلية الممتازة للنحاس مع الخصائص الوقائية للقصدير ، مما يوفر فوائد رئيسية:

مقاومة التآكل: القصدير يمنع الأكسدة ، مما يجعل الأسلاك دائمة في البيئات الرطبة أو البحرية أو الكيميائية.
عمر طويل: يقلل من التآكل والتدهور لأداء طويل الأمد.
تحسين قابلية اللحام: نقطة انصهار القصدير منخفضة يضمن اتصالات آمنة وفعالة.
المقاومة الحرارية والكيميائيةيقاوم درجات الحرارة العالية والتعرض للمواد الكيميائية.
صيانة منخفضة: يتطلب استبدال أقل تواترا بسبب تعزيز المتانة.

هذه الميزات تجعل الأسلاك المطلية بالقصدير مثالية للتطبيقات في الأنظمة البحرية والفضاء والإلكترونيات والصناعية.

تقطعت السبل الأسلاك النحاسية,قضيب توصيل النحاس

PVC المغلفة مرنة النحاس تقطعت السبل الأسلاك GRL المورد

2024年11月15日 grl_admin

PVC المغلفة مرنة النحاس الذين تقطعت بهم السبل واير نظرة عامة

Description

تم تصميم سلك DNTJRV (X) المطلي بالنحاس المرن المطلي بالبلاستيك لتوفير اتصالات موصلة موثوقة ومرنة ، وهي مثالية لقواطع الدوائر الكهربائية ، والمفاتيح الكهربائية ، والديكورات الداخلية للمركبة ، وتطبيقات التأريض. يجمع هذا النوع من الأسلاك بين النحاس الموصل للغاية وطبقة العزل البلاستيكية المتينة ، مما يجعله متينًا بينما تعمل طبقة العزل على تحسين السلامة في الاستخدام ومناسبة لمجموعة متنوعة من البيئات الكهربائية القاسية.

Technical Parameter

معلمة	تفاصيل
المادة	T2 النحاس الأسلاك، النحاس المحتوى و غ؛ 99.95٪
واحد سلك القطر	0.05mm (مقياس السلك الأمريكي AWG44) 0.07mm (مقياس السلك الأمريكي AWG41) 0.10mm (مقياس السلك الأمريكي AWG38) 0.12mm ، 0.127mm (مقياس السلك الأمريكي AWG36) 0.15mm (قياسي) 0.20mm (مقياس السلك الأمريكي AWG32) 0.25 مم
PVC عزل اللون	شفافة ، خضراء ، صفراء ، زرقاء ، وحمراء. ألوان أخرى يمكن تخصيصها
منطقة متقاطعة	2.5 مم 2 – 120 مم 2
النحاس واير سورفيس العلاج	النحاس العارية ، مطلي بالقصدير
طريقة التعبئة والتغليف	معبأة في لفائف، أو على بكرات أو بكرات خشبية

Models and Specifications

نموذج المنتج	المساحة العرضية الاسمية (مم 2)	هيكل تقطعت بهم السبل (خيوط × أسلاك لكل Strand × مجموعات / قطر سلك واحد)	القطر الخارجي (مم)	الوزن (كجم / كم)
DNTJRV (X) -2.5	٢.٥	3 × 38 / 0.15	4-8	28
DNTJRV (X)-4	4 خ ع (رأ)	3 × 68 / 0.15	٥-٤-٤	50
DNTJRV (X)-6	6 خ ع (رأ)	7 × 49 / 0.15	6 خ ع (رأ)	75
DNTJRV (X)-8	8	7 × 65 / 0.15	٦-٦-٦	١٠٠
DNTJRV (X)-10	(10)	7 × 81 / 0.15	٧-٢	124
DNTJRV (X)-12	12	7 × 97 / 0.15	٧-٨	150
DNTJRV (X)-16	16	7 × 3 × 38 / 0.15	٩-٤-٤	١٨٢
DNTJRV (X) -20	20	7 × 3 × 49 / 0.15	٥-٥-٥	٣٢٤
DNTJRV (X)-25	25	7 × 3 × 59 / 0.15	٥١-٥١	٢٨٢
DNTJRV (X)-35	35	7 × 3 × 81 / 0.15	(13)	٣٩٨
DNTJRV (X)-50	50	9 × 3 × 94 / 0.15	١٥-٨	584
DNTJRV (X) -70	70	13 × 3 × 94 / 0.15	19	٨٥٢
DNTJRV (X) -95	95	18 × 3 × 94 / 0.15	23	1180
DNTJRV (X) -120	120	21 × 3 × 94 / 0.15	25	1376

PVC المغلفة مرنة النحاس الذين تقطعت بهم السبل Wire Features

ارتفاع Purity النحاس:مصنوعة من النحاس T2 مع أكثر من 99.95٪ محتوى النحاس، وضمان الموصلية الكهربائية ممتازة.
هيكل مرن:وهي مبنية بأسلاك نحاسية تقطعت بها السبل لتعزيز المرونة وهي مناسبة للمنشآت التي تتطلب الانحناء أو الحركة المتكررة.
PVC العزل:مغلفة بك عالية الجودة في خيارات ألوان متعددة (شفافة، الأخضر، الأصفر، الأزرق، الأحمر). تتوفر ألوان مخصصة عند الطلب.
خيارات المعالجة السطحية:متوفر في النحاس العاري أو مطلي بالقصدير لتوفير مقاومة إضافية للتآكل ، مما يطيل عمر المنتج في البيئات القاسية.
مواصفات قابلة للتخصيص:يتم تقديمها في مناطق مستعرضة تتراوح من 2.5 مم 2 إلى 120 مم 2 ، مع تكوينات مختلفة لتلبية احتياجات التطبيق المحددة.

لماذا يتم طلاء الأسلاك النحاسية مع PVC؟

الأسلاك النحاسية مغلفة بـ PVC (كلوريد البولي فينيل) في المقام الأول لتعزيز سلامتها ومتانتها وأدائها في بيئات مختلفة.

يعمل PVC كعازل كهربائي ممتاز ، ويمنع التسرب الحالي ويقلل من خطر الدوائر القصيرة والصدمات الكهربائية. وهذا يضمن أن الأسلاك آمنة للاستخدام في الأنظمة الكهربائية السكنية والصناعية والتجارية.

بالإضافة إلى ذلك ، يوفر PVC حماية ميكانيكية قوية ، وحماية الأسلاك النحاسية من الأضرار المادية مثل الجروح والسحجات والتأثيرات. هذا مهم بشكل خاص في التطبيقات التي تتعرض فيها الأسلاك للحركة أو الانحناء أو القوى الخارجية ، كما هو الحال في الأجهزة المنزلية وأسلاك السيارات والمعدات الصناعية.

واحدة من PVC المغلفة والمزايا الرئيسية للأسلاك النحاسية المرنة هي مقاومتها للرطوبة والتآكل. من خلال تشكيل حاجز وقائي حول الأسلاك النحاسية ، يمنع PVC الماء أو الرطوبة من الوصول إلى المعدن ، مما يجعله مثاليًا للمنشآت الخارجية أو البيئات عالية الرطوبة. علاوة على ذلك ، يقاوم PVC مجموعة واسعة من المواد الكيميائية والزيوت والأحماض ، مما يسمح للأسلاك بالحفاظ على سلامتها في البيئات الصناعية حيث يكون التعرض للمواد الخطرة شائعًا.

كما أن مرونة PVC تجعله خيارًا عمليًا للأسلاك المستخدمة في المساحات الضيقة أو المعقدة ، مثل تسخير أسلاك السيارات أو الأجهزة المحمولة. يضمن مرونته أن الأسلاك يمكن توجيهها وتثبيتها بسهولة دون كسر.

تزيد مقاومة PVC للحرارة من متانته ، مما يسمح للأسلاك بالأداء بشكل موثوق في البيئات ذات درجات الحرارة المتقلبة ، مثل الألواح الكهربائية وتركيبات الإضاءة والآلات الصناعية.

فائدة أخرى كبيرة من طلاء PVC هو فعاليته من حيث التكلفة. بالمقارنة مع مواد العزل الأخرى ، فإن PVC أكثر بأسعار معقولة ، مما يجعله خيارًا شائعًا للمشاريع الكهربائية واسعة النطاق. بالإضافة إلى ذلك ، يمكن صبغ PVC بسهولة بألوان مختلفة ، مما يتيح استخدام الأسلاك المشفرة بالألوان لتسهيل تحديد الهوية والصيانة في الأنظمة الكهربائية المعقدة.

عموما، بك-جOated مرنة النحاس الذين تقطعت بهم السبل الأسلاكيوفر طلاء PVC حماية شاملة للأسلاك النحاسية ، مما يضمن طول عمرها وموثوقيتها وسلامتها عبر مجموعة واسعة من التطبيقات ، من المنشآت السكنية والصناعية إلى الاستخدامات الخارجية والسيارات.

شاهد المدونة:Busbars مرنة مقابل النحاس الصلب Busbars: ما هو أكثر ملاءمة للتطبيق الخاص بك؟

ما هي تطبيقات الأسلاك النحاسية التي تقطعت بها السبل؟

يستخدم على نطاق واسع في العديد من الصناعات بسبب الموصلية الكهربائية الممتازة والمرونة والمتانة.

1. كابلات الطاقة والتوزيع

الوظيفة:يتم استخدام الأسلاك النحاسية التي تقطعت بها السبل في كابلات الطاقة لتوزيع الكهرباء في البيئات السكنية والتجارية والصناعية.

المزايا:تسمح له الموصلية والمرونة العالية بالتعامل مع التيارات الكبيرة بكفاءة مع استيعاب الانحناءات ومتطلبات التوجيه في المنشآت.

2. توليد الطاقة ونقلها

الوظيفة:الأسلاك النحاسية ضرورية في محطات توليد الطاقة والمحولات وخطوط النقل ، مما يتيح نقل الطاقة بكفاءة عبر مسافات طويلة.

المزايا:تسمح مقاومة النحاس المنخفضة وقوة الشد العالية بالحد الأدنى من فقدان الطاقة والمتانة في تطبيقات الجهد العالي.

3 – الاتصالات السلكية واللاسلكية

الوظيفة:وتستخدم الأسلاك النحاسية، وخاصة الأزواج الملتوية، في خطوط الهاتف واتصالات الإنترنت القديمة ذات النطاق العريض.

المزايا:يوفر النحاس نقل إشارة مستقر وواضح ، وهو أمر بالغ الأهمية للاتصالات الصوتية والبيانات.

4. الالكترونيات والأجهزة الكهربائية

الوظيفة:تستخدم في الأسلاك الداخلية لمختلف الأجهزة الإلكترونية ، بما في ذلك أجهزة الكمبيوتر وأجهزة التلفزيون والأجهزة المنزلية.

المزايا:تسمح الموصلية الممتازة والخصائص الحرارية للنحاس بنقل الطاقة بكفاءة وتبديد الحرارة ، مما يعزز أداء الجهاز وسلامته.

5. السيارات الأسلاك

الوظيفة:يتم استخدام الأسلاك النحاسية التي تقطعت بها السبل في تسخير أسلاك السيارات وكابلات البطارية وأنظمة التحكم.

المزايا:تسمح لها مرونتها بالانحناء حول المساحات الضيقة وتحمل الاهتزازات ، وهي ضرورية للبيئة الديناميكية داخل المركبات.

6. أنظمة الطاقة المتجددة (الطاقة الشمسية والرياح)

الوظيفة:تستخدم الأسلاك النحاسية التي تقطعت بها السبل لربط المكونات المختلفة في أنظمة الطاقة الشمسية وطاقة الرياح.

المزايا:إن مقاومتها للتآكل وقدرتها على التعامل مع التيارات العالية تجعلها مثالية لتطبيقات الطاقة الخارجية والمتجددة ، حيث تكون المرونة والمتانة مهمة.

تقطعت السبل الأسلاك النحاسية,قضيب توصيل النحاس

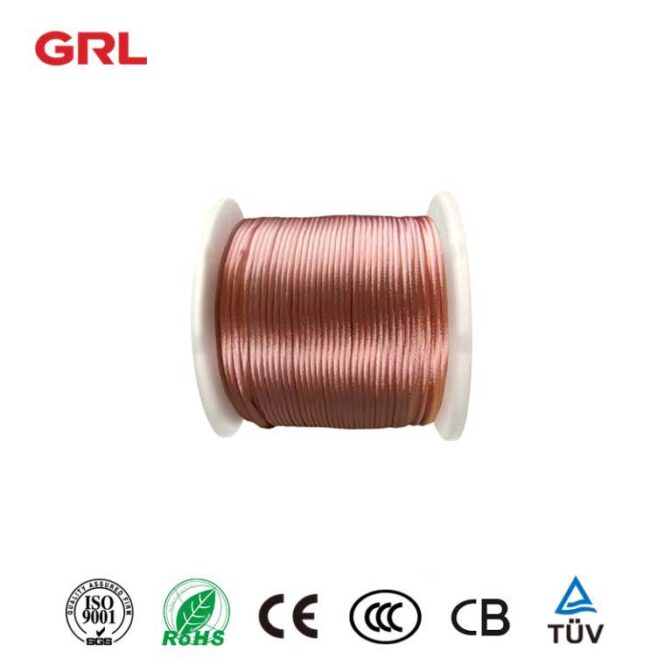

أسلاك النحاس فرشاة GRL تخصيص تقطعت السبل الأسلاك النحاسية

2024年11月13日 grl_admin

Description

أسلاك الفرشاة النحاسية هي موصلات عالية المرونة مصممة خصيصًا للاتصالات المرنة في المحركات والأجهزة الكهربائية ودوائر الأدوات. وهي مناسبة بشكل خاص للتطبيقات الحالية AC أو عالية التردد. يتم تصنيع أسلاك الفرشاة النحاسية GRL من الأسلاك النحاسية فائقة النعومة T2 ، الملتوية لتوفير الموصلية والمرونة الاستثنائية ، وتلبية المعيار الوطني للصين GB / T12970.4-2009.

Technical Parameter

نموذج المنتج	المنطقة العرضية الاسمية (mm2)	المساحة المستعرضة المحسوبة (mm2)	هيكل الأسلاك	القطر الخارجي (مم)	ماكس دس المقاومة في 20 °C (Ω / كم)	الوزن (كجم / كم)
DNTS (X) -1	1 ف-3	٠,٩٩	7 × 12 / 0.10	١-٤-٤	١٨-٥١	٩١-٣
DNTS (X)-1.4	١-٤-٤	١ – ٣٧	7 × 25 / 0.10	١-٧-٧	١٣-٢	١٣-٧
DNTS (X) -1.5	1-5	١ – ٤٨	7 × 27 / 0.10	١-٨-٨	١١-٩	12.7
DNTS (X) -1.8	١-٨-٨	١ – ٧٥	7 × 32 / 0.10	2 ف-4	١٠-٢ – ٢	10.7
DNTS (X) -2	2 ف-4	١.٩٨	7 × 36 / 0.10	٢-٢-٢	٩-٢٣	9.65
DNTS (X) -2.5	٢.٥	٥٢-٥٢	7 × 46 / 0.10	٢.٤	٧-٣٩	٧-٧٢
DNTS (X)-3	3 ف-3	٢.٩٧	7 × 54 / 0.10	٢.٧	٦-٦١	٦-٤٣
DNTS (X)-4	4 خ ع (رأ)	٣.٩٦	7 × 72 / 0.10	٢.٨	٤.٦٢	٤.٨٢
DNTS (X) -5	5 خ ع (رأ)	٤.٩٤	7 × 90 / 0.10	3-2	٣-٦٩	٣.٨٦
DNTS (X)-6	6 خ ع (رأ)	٥-٩٣	12 × 63 / 0.10	٣-٧-٧	٣.١٣.١	٣-٢٣
DNTS (X)-8	8	٧-٩١	12 × 84 / 0.10	٤-٢-٢	٢-٣٣	٢-٤٤
DNTS (X)-9	9	٨.٩٥	12 × 95 / 0.10	٤-٤-٤	٢.٠٥	٢-٥١
DNTS (X) -10	(10)	٨.٨٩	12 × 105 / 0.10	4-8	١.٨١	١-٩١
DNTS (X)-12	12	١١-٩٧	12 × 127 / 0.10	٥-٤-٤	1-5	١.٦٢
DNTS (X)-16	16	٥-٥-٩	12 × 135 / 0.10	٦-٢-٢	١.١٦	١.٢١

النحاس Brush Wire Features

ارتفاع Purity النحاس:مصنوعة من النحاس T2 مع محتوى النحاس يتجاوز 99.95٪، وضمان الموصلية الممتازة والحد من فقدان الطاقة.
مواصفات مختلفة:متوفر بأقطار سلكية واحدة من 0.10mm و 0.05mm (أي ما يعادل AWG38 و AWG44) ، وتستوعب متطلبات الحالية والمرونة المختلفة.
خيارات المعالجة السطحية:متوفر في إصدارات النحاس العارية أو مطلية بالقصدير. يوفر الخيار المطلي بالقصدير مقاومة أكسدة معززة ، مما يطيل عمر المنتج حتى في البيئات المسببة للتآكل.
مرونة استثنائية:تم بناء هذه الأسلاك بخيوط نحاسية فائقة النعومة ، وتوفر مرونة فائقة ، مما يجعلها مثالية للمساحات والتطبيقات المدمجة التي تتطلب الانحناء أو الحركة المتكررة.
تصميم قابل للتخصيص:يدعم التخصيص لمنطقة المقطع العرضي ، والقطر الخارجي ، وهيكل الأسلاك ، والتعبئة والتغليف ، مما يسمح لها بتلبية احتياجات التطبيق المحددة.

عرض المزيد GRLالنحاس بسبارأنواع & GT; &GT;

العارية النحاس بسبار

معيار النحاس بسبار

مرنة النحاس بسبار

بسبار مغلفة

النحاس المعلبة بسبار

النحاس مخصصة بسبار & GT; & GT;

احصل على Quote

الأسئلة الشائعة (FAQ)

1. ما هو سلك فرشاة النحاس المستخدمة ل؟

تستخدم أسلاك الفرشاة النحاسية في المقام الأول للوصلات الكهربائية المرنة في المحركات والأجهزة ودوائر الأدوات. فهي فعالة بشكل خاص في التطبيقات التي تتطلب الموصلية العالية والحركة المتكررة أو الانحناء ، كما هو الحال في الآلات الصناعية وأنظمة الأتمتة.

2. ما هي فوائد أسلاك الفرشاة النحاسية المطلية بالقصدير؟

توفر أسلاك الفرشاة النحاسية المطلية بالقصدير مقاومة معززة للأكسدة والتآكل ، مما يجعلها أكثر متانة في البيئات القاسية أو المسببة للتآكل. تعمل طبقة القصدير أيضًا على تحسين قابلية اللحام ، والتي يمكن أن تفيد بعض المنشآت الكهربائية.

3. كيف يؤثر قطر السلك على الأداء؟

يؤثر قطر الخيوط النحاسية على كل من المرونة والقدرة الاستيعابية الحالية للسلك. توفر الخيوط الأرق مرونة أعلى ، في حين أن الخيوط الأكثر سمكًا تزيد من القدرة الاستيعابية الحالية. يعتمد اختيار القطر المناسب على المتطلبات المحددة للتطبيق ، بما في ذلك قيود المساحة والحمل الكهربائي.

4. هل يمكنني تخصيص مواصفات أسلاك الفرشاة النحاسية؟

نعم ، أسلاك الفرشاة النحاسية لدينا قابلة للتخصيص للغاية. يمكنك تحديد منطقة المقطع العرضي والقطر الخارجي وهيكل الأسلاك والمعالجة السطحية (العارية أو مطلية بالقصدير) لتلبية احتياجات التطبيق الفريدة. يرجى الاتصال بنا للحصول على حلول مصممة خصيصًا.

5. ما هي التطبيقات النموذجية لأسلاك الفرشاة النحاسية في صناعة الطاقة الجديدة؟

في قطاع الطاقة الجديد ، تستخدم أسلاك الفرشاة النحاسية عادة في توصيلات البطارية والعاكسات وغيرها من نقاط الاتصال المرنة عالية التيار. موصليتها العالية ومرونتها تجعلها مثالية لأنظمة الطاقة المتجددة ، مثل منشآت الطاقة الشمسية وطاقة الرياح.

6. كيف تتعامل أسلاك الفرشاة النحاسية مع التيارات عالية التردد؟

يتم بناء أسلاك الفرشاة النحاسية بخيوط ملتوية ، مما يساعد على تقليل خسائر تأثير الجلد في تطبيقات التيار المتردد عالية التردد. وهذا يجعلها مناسبة للدوائر عالية التردد حيث يكون نقل الطاقة الفعال والحد الأدنى من الخسائر أمرًا بالغ الأهمية.

معيار Busbar,قضيب توصيل النحاس,صلبة Busbar,تخصيص Busbar

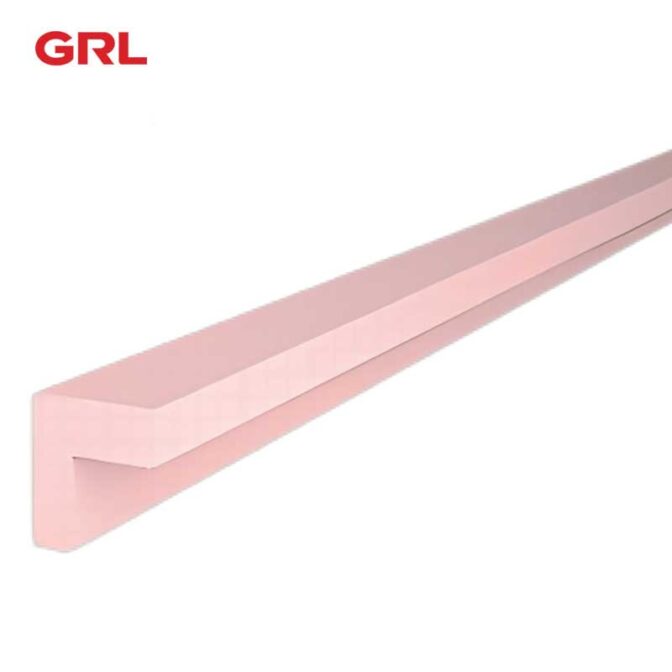

القياسية النحاس Busbar تخصيص الصلبة Busbar

2024年11月11日 grl_admin

Overview
Technical Specifications

Overview

تصنع قضبان النحاس القياسية GRL من النحاس T2 عالي الجودة وهي مناسبة لمختلف تطبيقات الطاقة والطاقة ، وتلبية أنظمة الطاقة الجديدة ومتطلبات نقل الطاقة. لا تحتوي سلسلة بسبار هذه على مجموعة متنوعة من الأحجام فحسب ، بل يمكن أيضًا تخصيصها لمناطق وأشكال مستعرضة محددة لتلبية الاحتياجات الهندسية والمعدات المختلفة.

عرض أكثر تخصيص النحاس busbars & GT; & GT;

العارية النحاس بسبار、النحاس المعلبة بسبار、مرنة النحاس بسبار、النحاس احباط اتصال لينة、معزول النحاس بسبار

جيم أوبر مضفر بسبار、بسبار مغلفة

Technical Specifications

الأبعاد a × b × الطول (مم)	منطقة مستعرضة (مم 2)	القدرة الاستيعابية الحالية في درجة حرارة بسبار من 65 °C	رقم الطلب
12 × 5 × 2400	60	200	DN51618
12 × 5 × 790	60	200	DN51381
12 × 5 × 590	60	200	DN51382
15 × 5 × 2400	75	250	DN51619
20 × 5 × 2400	١٠٠	320	DN51620
20 × 5 × 790	١٠٠	320	DN51383
20 × 5 × 590	١٠٠	320	نموذج: DN51384
25 × 5 × 2400	125	٤٠٠	DN51621
30 × 5 × 2400	150	٤٥٠	DN51622
30 × 5 × 790	150	٤٥٠	DN51387
30 × 5 × 590	150	٤٥٠	DN51388
12 × 10 × 2400	120	٣٦٠	DN51623
12 × 10 × 790	120	٣٦٠	DN51389
12 × 10 × 590	120	٣٦٠	نموذج: DN51390
20 × 10 × 3600	200	س	DN51140
20 × 10 × 2400	200	س	DN51624
20 × 10 × 790	200	س	DN51391
20 × 10 × 590	200	س	DN51392
30 × 10 × 3600	300	٦٠٣	نموذج: DN51204
30 × 10 × 2400	300	٦٠٣	نموذج: DN51625
30 × 10 × 790	300	٦٠٣	DN51393
30 × 10 × 590	300	٦٠٣	DN51394

احصل على Quote

اتصل بنا لمزيد من الأحجام والمواصفات

معيار النحاس بسبار الميزات

الموصلية العالية: مصنوعة من النحاس T2 قسط ، وضمان الموصلية الممتازة وتعزيز كفاءة المعدات.
خيارات عزل متعددة: للتكيف مع بيئات العمل المختلفة ، فهي متوفرة مع أنابيب ، غمس PVC ، بثق PA12 ، وطلاء راتنجات الإيبوكسي.
التخصيص المرن: تتوفر المقاطع العرضية والأشكال القابلة للتعديل لتلبية متطلبات المشروع المتنوعة.
مقاومة درجات الحرارة العالية: تظل مستقرة في بيئات تصل إلى 65 درجة مئوية ، مما يضمن السلامة والموثوقية على المدى الطويل.

مزايا النحاس بسبار القياسية

تصميم قابل للتخصيص: يدعم المواصفات والأشكال المختلفة لتناسب أنظمة الطاقة المختلفة.
السلامة المعززة: توفر قضبان النحاس الصلبة القياسية مقاومة ممتازة لدرجات الحرارة واستقرارًا ، وهي مثالية للبيئات الكهربائية المعقدة ، مما يقلل من فقدان الطاقة.
التوافق القوي: متوافق مع مختلف المنشآت الكهربائية ، وتوفير حلول توزيع الطاقة المرنة.
كفاءة التكلفة: يقلل التصميم المعياري من تكاليف التركيب والصيانة للمشاريع.

تطبيقات النحاس بسبار القياسية

يستخدم معيار النحاس بسبار على نطاق واسع في:

معدات الطاقة: المفاتيح الكهربائية ذات الجهد المنخفض والمتوسط ، المحولات ، لوحات التوزيع ، إلخ.
مرافق الطاقة الجديدة: نقل الطاقة والوصلات في أنظمة طاقة الرياح والطاقة الشمسية.
الأنظمة الكهربائية الصناعية: مثل توزيع الطاقة الثقيلة في التصنيع.
مراكز البيانات: دعم الأحمال الحالية العالية لتوزيع الطاقة عالية الكثافة في مراكز البيانات.

PV قاعدة الصمامات,حامل الصمامات وقاعدة الصمامات,قاعدة الصمامات

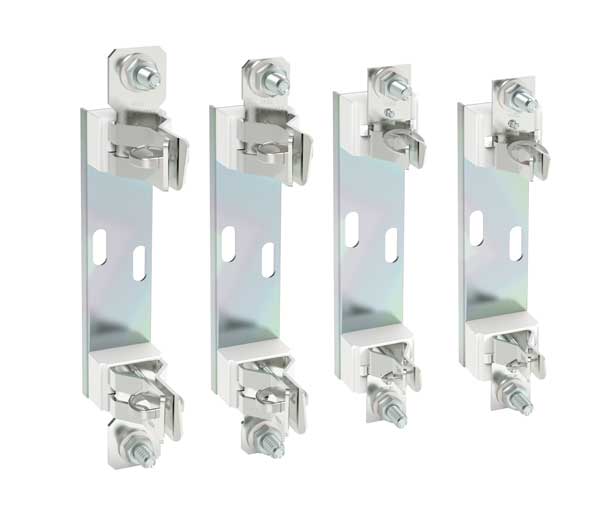

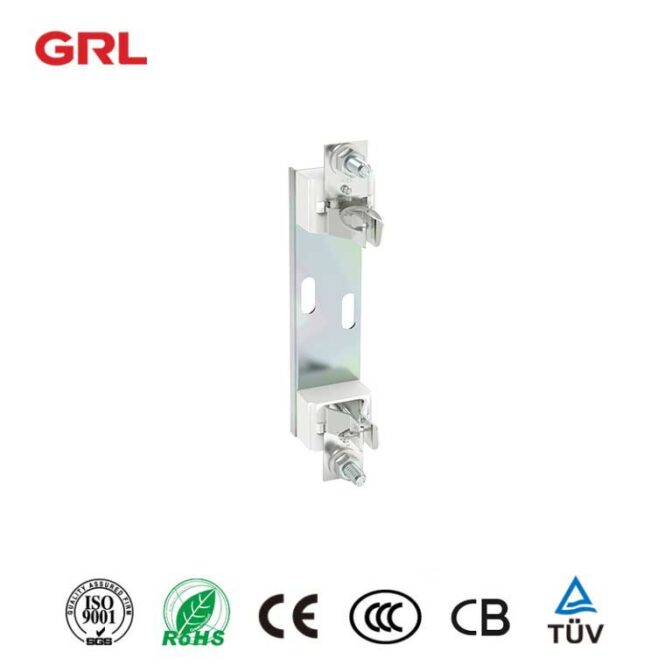

PV قاعدة الصمامات DNPVF2 1500V DC GRL الصانع

2024年11月9日 grl_admin

Overview

تم تصميم سلسلة قاعدة الصمامات الكهروضوئية DNPVF2 لتوفير حماية دائرة كهربائية قصيرة آمنة ويمكن الاعتماد عليها للأنظمة الكهروضوئية (PV). مع الجهد المقنن الذي يصل إلى 1500V DC والتصنيفات الحالية من 250A إلى 630A ، تم تحسين قواعد الصمامات هذه للتطبيقات الشمسية الحديثة. تم تصميم سلسلة DNPVF2 بمواد قوية وتصميم دقيق ، وتضمن أداءً طويل الأمد حتى في البيئات الخارجية الصعبة ، وتلبية معايير الصناعة مثل IEC 60269-6.

ما هي قاعدة الصمامات؟

قاعدة الصمامات هي عنصر مصمم لعقد الصمامات بشكل آمن في الأنظمة الكهربائية ، مما يضمن توصيلات آمنة ومستقرة. في الأنظمة الكهروضوئية (PV) ، توفر قواعد الصمامات حماية حاسمة للدائرة القصيرة والتيار الزائد عن طريق الصمامات السكنية التي تحمي المعدات مثل العاكسين وصناديق التجميع من التلف. تم تصميم قواعد الصمامات من سلسلة DNPVF2 خصيصًا للتطبيقات الكهروضوئية عالية الجهد ، وتلبية معايير الصناعة وتوفير حماية قوية في البيئات الشمسية.

انقر لمشاهدةقاعدة الصهر GRL&GT; &GT;

Technical Parameter

رامتر	DNPVF2-1L	DNPVF2-1XL	DNPVF2-2XL	DNPVF2-3L
Voltage تقييمه	1500V العاصمة	1500V العاصمة	1500V العاصمة	1500V العاصمة
التصنيف الحالي	250A	250A	٤٠٠ )أ(	630A
تركيب المسمار	M10	M10	M12	M12
تصاعد عزم الدوران	32N.m	32N.m	32N.m	35N.m
معيار مرجعي	GB / T 13539.6 ، IEC 60269-6	GB / T 13539.6 ، IEC 60269-6	GB / T 13539.6 ، IEC 60269-6	GB / T 13539.6 ، IEC 60269-6
طريقة التركيب	مظبوط	مظبوط	مظبوط	مظبوط

Application

DNPVF2قاعدة الصمامات الضوئيةالسلسلة مثالية لمختلف التطبيقات في أنظمة توليد الطاقة الكهروضوئية ، بما في ذلك:

حماية الطاقة الشمسية Inverter: يوفر حماية ماس كهربائى أساسية للمحولات في كل من الأنظمة الكهروضوئية السكنية وعلى نطاق المرافق.
صناديق تجميع: يعمل كمكون حاسم في صناديق الجمع الكهروضوئية ، مما يعزز السلامة من خلال منع تلف التيار الزائد.
أنظمة تخزين الطاقة: يضمن أداء مستقر في أنظمة تخزين البطارية المستخدمة في المنشآت الشمسية.
لوحات التوزيع DC: ينطبق في لوحات توزيع DC لمحطات الطاقة الشمسية ، ودعم توزيع التيار المباشر عالي الجهد.

بف فويز قاعدة الميزات الهيكلية

تتميز قواعد الصمامات الكهروضوئية DNPVF2 بتصميم متين ومبسط ، مما يعزز سهولة التركيب والتوافق مع إعدادات النظام الكهروضوئية القياسية. وتشمل السمات الهيكلية الرئيسية ما يلي:

تصميم مدمج ومتعدد الاستخداماتتم تصميم قواعد الصمامات هذه بأبعاد قياسية في الصناعة ، وتندمج بسلاسة في مختلف الإعدادات الكهروضوئية ، مما يسمح بسهولة التركيب والصيانة.
مواد عالية الجودةمصنوعة من مواد مرنة لتحمل الظروف البيئية القاسية ، تحافظ قواعد الصمامات هذه على السلامة حتى في ظل درجات الحرارة العالية والرطوبة.
تصميم تصاعد الأمثلمجهزة بخيارات تركيب ثابتة تضمن الاستقرار ، تدعم سلسلة DNPVF2 التنسيب الآمن في كل من المنشآت الكهروضوئية السكنية والتجارية.

مزايا قاعدة الصمامات الكهروضوئية

توفر سلسلة قاعدة الصمامات DNPVF2 العديد من المزايا ، مما يجعلها خيارًا مفضلًا لحلول الحماية الكهروضوئية:

تعزيز السلامة والحماية:يتم تصنيف قواعد الصمامات للتعامل مع ما يصل إلى 1500V DC ، مما يوفر حماية قوية ضد الدوائر القصيرة في الأنظمة الكهروضوئية عالية الجهد.
متانة عالية:تم بناء قواعد الصمامات لتحمل درجات الحرارة القصوى والتقلبات البيئية ، مما يضمن أداءً موثوقًا به على مدى العمر التشغيلي الممتد.
الامتثال للمعايير الدولية:يضمن الالتزام بمعايير GB / T 13539.6 و IEC 60269-6 أن قواعد الصمامات DNPVF2 تلبي متطلبات السلامة والجودة الصارمة.
تركيب وصيانة فعالة:تعمل آلية التركيب المباشرة والثابتة لسلسلة DNPVF2 على تقليل وقت التثبيت وجهود الصيانة ، مما يجعلها فعالة من حيث التكلفة لنشر الطاقة الشمسية على نطاق واسع.

DNPVF2قاعدة الصمامات الكهروضوئيةالسلسلة هي إضافة قوية إلىحامل فيوز النظام الشمسيحلول ، توفر السلامة عالية الجهد والمتانة والامتثال للمعايير الدولية. مع تصميمها الأمثل لسهولة التركيب والأداء الموثوق به في مختلف التطبيقات الكهروضوئية ، فإنسلسلة DNPVF2مناسبة تمامًا لتلبية متطلبات أنظمة الطاقة الشمسية الحديثة.

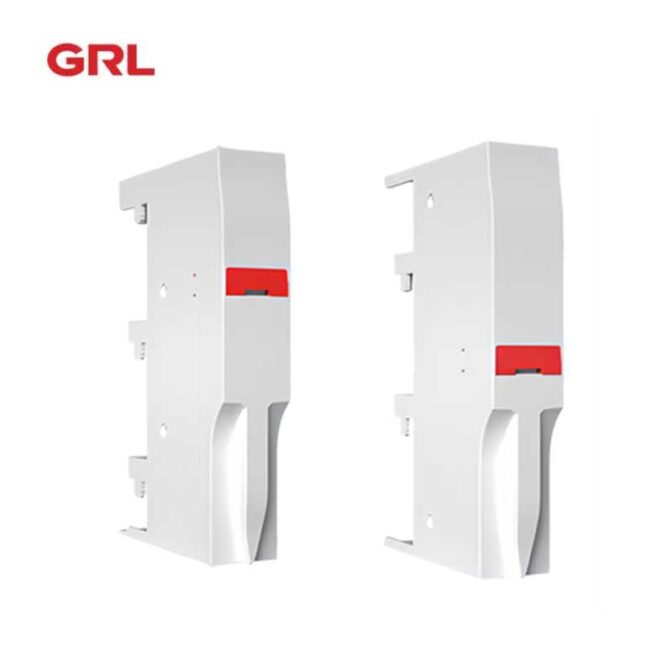

وصل وحدات

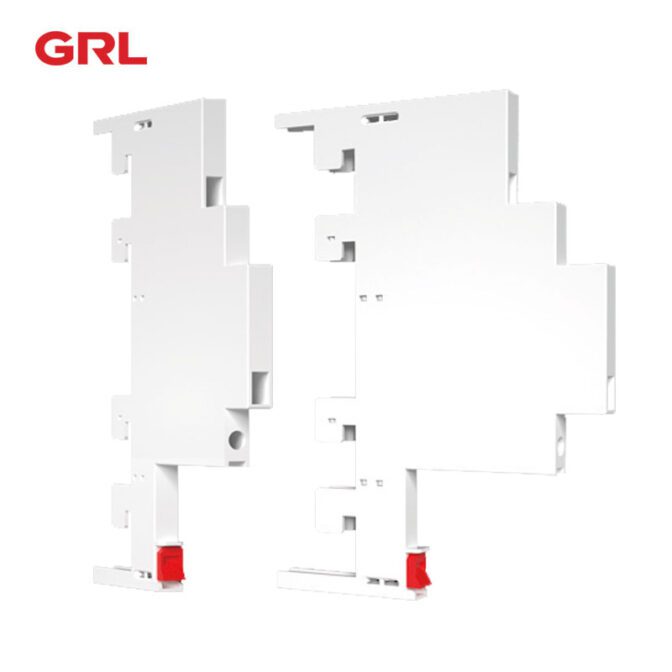

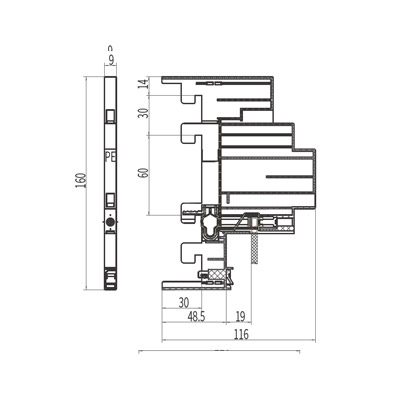

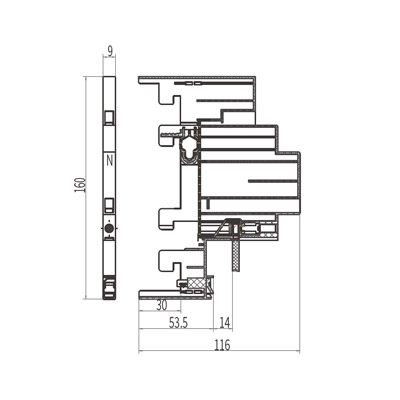

وحدة المخرج N PE لنظام busbar 30 مم

2024年11月16日 grl_admin

نظرة عامة على وحدة المخرج

Description
Technical Specifications

Description

س-30mm نظام بسبارتم تصميم وحدة وحدة المخرج لتوزيع الطاقة بكفاءة وموثوقية في تكوينات خمسة أسلاك. تضمن هذه الوحدة اتصالات سلسة بين دوائر وحدة بسبار والمخرج ، مما يدعم التدفق الحالي الآمن والمستقر. مع تباعد دقيق لنظام 30mm ، فإنه يوفر توافقًا ممتازًا وسهولة التركيب ووصلات آمنة لتحسين الأداء الكهربائي. مثالية للتطبيقات الصناعية والتجارية ، تلبي وحدة وحدة المخرج هذه متطلبات أنظمة توزيع الطاقة الحديثة مع الموثوقية والمتانة.

Technical Specifications

رقم الطلب	نموذج: DN54634
تصنيف الجهد التشغيلي UE	٦٩٠ فولت
النظام	30 مم
القطب	(ن)
تطبيق بسبار	12 × 5 قضبان نحاسية قياسية أو قضبان نحاسية على شكل حرف L
محطة كتلة	1.5-16mm 2
المعيار المرجعي	IEC 61439-1: 2011 GB / T 7251.1

رقم الطلب	نموذج: DN54635
تصنيف الجهد التشغيلي UE	٦٩٠ فولت
النظام	30 مم
القطب	بي
تطبيق بسبار	12 × 5 قضبان نحاسية قياسية أو قضبان نحاسية على شكل حرف L
محطة كتلة	1.5-16mm 2
المعيار المرجعي	IEC 61439-1: 2011 GB / T 7251.1

ما هي وحدة المخرج لـ busbar؟

وحدة المخرج لنظام busbar هي مكون متخصص يستخدم لتوصيل الدوائر أو الأجهزة الخارجية بنظام busbar الرئيسي. وهو بمثابة واجهة بين بسبار والخطوط الكهربائية الصادرة، مما يتيح النقل الفعال للطاقة من بسبار إلى مكونات أخرى في الشبكة الكهربائية.

الميزات الرئيسية لوحدة المخرج:

الربط الكهربائييوفر اتصالًا آمنًا ومستقرًا لنقل الطاقة من شريط الحافلة إلى الأجهزة أو الدوائر الخارجية.
التوافق: مصممة لتناسب أنظمة بسبار محددة ، مثل تكوينات الملعب 30 مم أو 60 مم ، مما يضمن محاذاة دقيقة وأداء موثوق به.
السلامة والعزلغالبًا ما يتضمن ميزات وقائية مثل حواجز العزل لمنع الأعطال الكهربائية وتعزيز السلامة أثناء التشغيل.
سهولة التركيبيسهل الاتصالات السريعة والمباشرة ، مما يقلل من وقت الإعداد وجهود الصيانة.
التحملبنيت من مواد قوية لتحمل الأحمال الكهربائية، والإجهاد الميكانيكي، والعوامل البيئية مثل الحرارة والاهتزاز.

تستخدم وحدات المخرج على نطاق واسع في لوحات توزيع الطاقة والمفاتيح الكهربائية والأنظمة الصناعية حيث تعتبر الاتصالات الفعالة والمرنة بأنظمة بسبار ضرورية لإدارة الشبكات الكهربائية المعقدة.

تم تصميم وحدات مخرج بسبار GRL بخبرة لتوفير اتصالات موثوقة وفعالة بين أنظمة بسبار والدوائر الصادرة. تم تصميم هذه الوحدات من أجل الدقة والمتانة ، وتضمن التكامل السلس في شبكات توزيع الطاقة ، ودعم التدفق الحالي الآمن والمستقر للتطبيقات الصعبة.

مع التوافق مع أنظمة بسبار المختلفة ، بما في ذلك تكوينات 30 مم و 60 مم ، توفر وحدات مخرج GRL تركيبًا سريعًا واتصالات آمنة وأداءً قويًا في كل من الإعدادات الصناعية والتجارية. تم بناؤها بمواد عالية الجودة وعزل متقدم ، وهي توفر أمانًا معززًا وموثوقية طويلة الأمد ، حتى في بيئات التشغيل القاسية.

اختر وحدات مخرج بسبار GRL للحصول على حل موثوق به يحسن نظام توزيع الطاقة الخاص بك بسهولة وكفاءة ومتانة لا مثيل لها.

لدينا أيضا نظام بسبار 30mm ذات الصلةوحدات الاتصال

وصل وحدات

وحدة الاتصال L N PE لنظام busbar 30 مم

2024年11月15日 grl_admin

نظرة عامة على وحدة الاتصال

Description
Technical Specifications

Description

س-30mm نظام بسباروحدة الاتصال هي عنصر رئيسي يستخدم لتوصيل وتأمين العناصر المختلفة لنظام busbar. وهو يضمن توصيلات كهربائية مستقرة ودعمًا ميكانيكيًا ، مما يضمن موثوقية وسلامة نقل الطاقة. توفر وحدات الاتصال عادةً توصيلًا كهربائيًا ممتازًا ومقاومة للتآكل وتحملًا لدرجة الحرارة العالية ، مما يجعلها متوافقة مع أنظمة busbar ذات المواصفات المختلفة. في التطبيقات ، تسهل هذه الوحدات التثبيت السريع والصيانة وتعديل قضبان الحافلات ، مما يجعلها جزءًا أساسيًا من ضمان التشغيل الفعال لأنظمة الطاقة.

Technical Specifications

رقم الطلب	نموذج: DN54370
تصنيف التشغيل الحالي أي:	250A
الحد الأقصى لسعة التحميل الحالية:	٤٠٠ )أ(
تصنيفها التشغيل الجهد UE:	٦٩٠ فولت
النظام المعمول به:	60mm
عدد الأقطاب:	L1القطب مع غطاء
ينطبق بسبار:	12 × 5 بسبار النحاس القياسية أو بسبار على شكل حرف L
توصيل كابل:	35-120 مم 2 جولة واحدة حبلا أو جولة سلك متعدد حبلا

رقم الطلب	DN54371
تصنيف التشغيل الحالي أي:	250A
الحد الأقصى لسعة التحميل الحالية:	٤٠٠ )أ(
تصنيفها التشغيل الجهد UE:	٦٩٠ فولت
النظام المعمول به:	60mm
عدد الأقطاب:	م2القطب مع غطاء
ينطبق بسبار:	12 × 5 بسبار النحاس القياسية أو بسبار على شكل حرف L
توصيل كابل:	35-120 مم 2 جولة واحدة حبلا أو جولة سلك متعدد حبلا

رقم الطلب	DN54372
تصنيف التشغيل الحالي أي:	250A
الحد الأقصى لسعة التحميل الحالية:	٤٠٠ )أ(
تصنيفها التشغيل الجهد UE:	٦٩٠ فولت
النظام المعمول به:	60mm
عدد الأقطاب:	L3القطب مع غطاء
ينطبق بسبار:	12 × 5 بسبار النحاس القياسية أو بسبار على شكل حرف L
توصيل كابل:	35-120 مم 2 جولة واحدة حبلا أو جولة سلك متعدد حبلا

رقم الطلب	نموذج: DN54364
تصنيف التشغيل الحالي أي:	250A
الحد الأقصى لسعة التحميل الحالية:	٤٠٠ )أ(
تصنيفها التشغيل الجهد UE:	٦٩٠ فولت
النظام المعمول به:	60mm
عدد الأقطاب:	(ن)القطب مع غطاء
ينطبق بسبار:	12 × 5 بسبار النحاس القياسية أو بسبار على شكل حرف L
توصيل كابل:	35-120 مم 2 جولة واحدة حبلا أو جولة سلك متعدد حبلا

رقم الطلب	نموذج: DN54365
تصنيف التشغيل الحالي أي:	250A
الحد الأقصى لسعة التحميل الحالية:	٤٠٠ )أ(
تصنيفها التشغيل الجهد UE:	٦٩٠ فولت
النظام المعمول به:	60mm
عدد الأقطاب:	بيالقطب مع غطاء
ينطبق بسبار:	12 × 5 بسبار النحاس القياسية أو بسبار على شكل حرف L
توصيل كابل:	35-120 مم 2 جولة واحدة حبلا أو جولة سلك متعدد حبلا

ما هي وحدة اتصال بسبار؟

وحدة اتصال busbar هي مكون مصمم لربط الأقسام أو المكونات المختلفة لنظام busbar بشكل آمن. وهو بمثابة واجهة بين قضبان الحافلات الفردية أو الأجهزة الكهربائية أو قواطع الدوائر ، مما يتيح توزيعًا مستقرًا وفعالًا للطاقة داخل الأنظمة الكهربائية. توفر هذه الوحدات كل من الموصلية الكهربائية والدعم الميكانيكي ، مما يضمن أن الاتصالات آمنة وموثوقة.

تشمل الوظائف الرئيسية لوحدة اتصال busbar ما يلي:

الربط الكهربائييسهل تدفق التيار الكهربائي بين قضبان الحافلات المتصلة أو المعدات الكهربائية ، مما يضمن الحد الأدنى من المقاومة وفقدان الطاقة.
الدعم الميكانيكيوهو يحمل قضبان الحافلات في مكانها ، مما يمنع الحركة أو الإجهاد الذي يمكن أن يعطل التوصيلات الكهربائية أو يسبب عطلًا ميكانيكيًا.
المرونة والوحدةتم تصميم العديد من وحدات الاتصال لتكون قابلة للتعديل أو متوافقة مع مختلف أحجام وتكوينات busbar ، مما يوفر المرونة في تصميم النظام.
السلامة والمتانةغالبًا ما تكون وحدات الاتصال مصنوعة من مواد يمكنها تحمل درجات الحرارة المرتفعة والاهتزازات والعوامل البيئية القاسية الأخرى ، مما يضمن الأداء والسلامة على المدى الطويل.

وتستخدم هذه الوحدات على نطاق واسع في لوحات توزيع الطاقة، والمفاتيح الكهربائية، والأنظمة الكهربائية الأخرى حيث اتصالات بسبار موثوقة وفعالة حاسمة.

تم تصميم وحدات اتصال بسبار GRL لتوفير اتصال كهربائي متفوق واستقرار ميكانيكي في أنظمة توزيع الطاقة. تم تصميم وحدات اتصال GRL بدقة وبنيت من أجل الموثوقية ، وتضمن التكامل السلس بين قضبان النقل والمكونات الكهربائية ، وتحسين أداء توزيع الطاقة مع تقليل فقدان الطاقة.

تم تصميم وحدات GRL من مواد عالية الجودة ، وتوفر موصلية استثنائية ومقاومة للتآكل والقدرة على تحمل ظروف التشغيل القاسية ، مما يضمن المتانة والسلامة طويلة الأمد في البيئات الصناعية المتنوعة. سواء بالنسبة لألواح التوزيع عالية الطاقة أو المفاتيح الكهربائية المعيارية ، فإن وحدات اتصال busbar الخاصة بنا توفر سهولة التركيب والصيانة وقابلية التوسع ، مما يدعم مجموعة واسعة من تكوينات busbar.

اختر GRL للحصول على حلول بسبار متقدمة وموثوقة توفر الكفاءة والسلامة ، وتلبي احتياجات الأنظمة الكهربائية الصعبة اليوم.

Busbar غير قياسي,تخصيص Busbar

غير قياسي مخصصة Busbars

2024年11月9日 grl_admin

مخصصة Busbars نظرة عامة

Description
Technical Specifications

Description

يمكن لخدمة تخصيص busbar توفير مجموعة متنوعة من الخيارات في الشكل والحجم والمواد ، وما إلى ذلك وفقًا للاحتياجات الخاصة ومتطلبات المشروع للعملاء.يتم استخدام تكنولوجيا المعالجة عالية الدقة لضمان أن شريط busbar لديه موصلة ممتازة وقوة ميكانيكية ، مع تحسين استخدام المساحة لتلبية متطلبات العملاء الصارمة للحلول الكهربائية الشخصية.

Technical Specifications

القسم (مم2) × الطول (مم)	قدرة الحمل الحالية درجة حرارة الحافلة 65 °C
100×2400	320

400X3600	850
400X2400
400X790
400X650
400X590
400X450

500X3600	1250
500X2400
500X790
500X650
500X590
500X450

720X3600	1600
720X2400
720X790
720X650
720X590
720X450

1140X3600	2500
1140X2400
1140X790
1140X650
1140X590
1140X450

هل تحتاج إلى مساعدة في العثور على الحل التقني المناسب؟

اسألوا الخبراء >
